Реле sonoff: подключение к wifi, удаленное управление

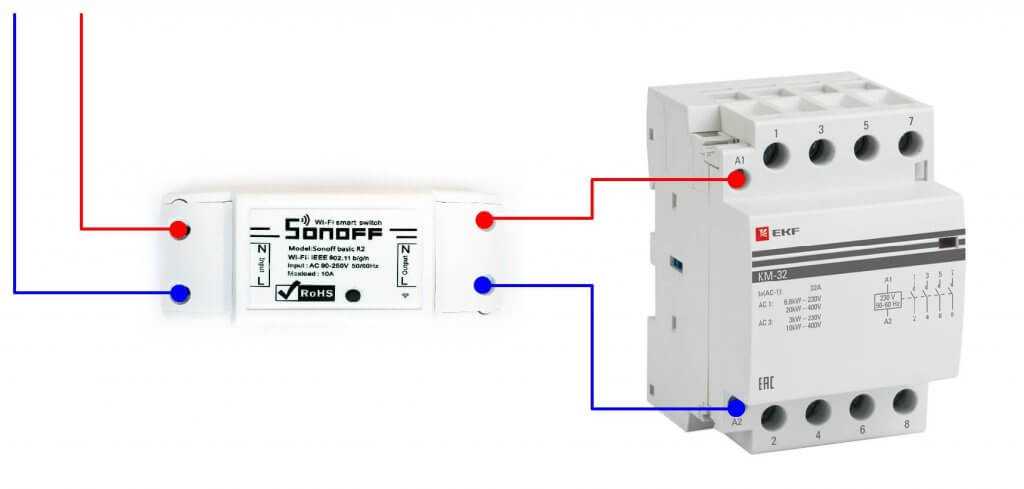

Схемы подключения

О стандартном подключении нагрузки к вай-фай реле мы уже рассказали, но она ограничена коммутационной способностью контактов малогабаритного реле. Как подключить Сонофф для управления мощной нагрузкой? Если вам нужно управлять мощной нагрузкой — используйте контактор, мощное реле или другой коммутационный прибор.

Wi-Fi реле Sonoff RF, оборудовано радиомодулем 433 мГц, это значит, что возможна работа с радио выключателями и пультами. На рисунке ниже показана схема подключения и как установить его вместо обычного выключателя света для люстры.

Для установки беспроводного управления: демонтируйте старый выключатель, замкните его провода (приходящую и уходящую на светильник фазу) и подключить Sonoff RF в разрыв питания светильника. После этого наклеиваете на стену в любое место радиовыключатель и пользуетесь, но не забудьте выполнить привязку. Так вы можете перенести выключатель на новое место без штробления стен.

Кстати, размеры Wi-fi реле Sonoff позволяют спрятать его в чаше люстр и корпусах светильников.

Схемы подключения

Кстати, размеры Wi-fi реле Sonoff позволяют спрятать его в чаше люстр и корпусах светильников.

Разновидности моделей

Компания производитель на выбор предлагает модели из серии Sonoff World On. Разница между ним есть и заключается она в методе использования:

Sonoff World On (базовая версия) подходит для управления домашними бытовыми приборами, такими как светильник, люстра, камера видеонаблюдения, морозильная камера.
Sonoff World On RF — тоже самое реле в базовой версии, но в комплекте идет один пульт управления. Это решение хорошо подойдет для управления воротами или поднятия шлагбаума.
Sonoff World On TH оснащен сенсорами измерения температуры и влажности, поэтому гаджет рекомендуется применять в теплице, рядом с котлом или кондиционером.
Sonoff World On Duo, 4CH и 4CH PRO — работа с 2 или 4 приборами одновременно. Больше подходят для промышленных задач.

Тип подключения к прибору и сопряжения с мобильным телефоном в целом схож, поэтому в статье рассматривается дальнейшее взаимодействие с самой простой моделью реле.

Модельный ряд

Вот мы и разобрались как работает умное реле Sonoff, перейдем к обзору предложенных решений. Ко дню написания статьи, на официальном сайте компании насчитывается 9 моделей вай-фай релюшек и 9 моделей другой умной продукции: розетки, выключатели, лампы, патроны. Рассмотрим, какими они бывают и характеристики некоторых из них:

Basic 10A — простейшая модель, реле рассчитано на ток до 10А, максимальная нагрузка — 2.2 кВт. Работает в диапазоне напряжений 90-250В, по стандарту беспроводной связи 802.11 b/g/n, температура эксплуатации от 0°С до 40°С, Размеры корпуса: 88*38*23мм.
RF — отличительная особенность: поддержка дистанционного управления по радиопульту 433MHz (в комплект не входит, можно привязать любой).
Dual — отличается от характеристик предыдущей лишь наличием двух каналов. То есть вы сможете управлять двумя нагрузками с одного устройства, но сколько можно подключить при этом? Максимальный ток для одного устройства 10А и мощность 2200 Вт, а для двух суммарно 16А и 3500 Вт, Размеры корпуса: 114*52*32мм.
TH10/TH-16 — модели с датчиком температуры и влажности: DHT11, AM2301, DS18B20 (только температура). Они подключаются к разъёму 3.5 мм на боковой панели. TH10 отличается от TH16 максимальным током нагрузки — 10 и 16 ампер соответственно.
POW 16А, основное отличие — возможность мониторинга мощности потребляемой нагрузкой. Это особо актуально при использовании для управления обогревателем, ток нагрузки до 16А. С возможностью отображения дневных и ежемесячных отчетов. Размеры корпуса: 114*52*32мм. В версии POWR2, возможно просматривать потребляемый ток и какое напряжение в сети.
4ch PRO — самый большой по размерам вариант в линейке. Основной особенностью в характеристиках управлять 4-мя каналами потребителей с мощностью 2200Вт, то есть 10А на канал. Размер: 145*90*40мм. Предназначен для монтажа в электрощит на din-рейку и занимает 8 модулей.

Стоимость самого простого реле на момент написания статьи – 3.5 доллара, а самого дорогого – 20 долларов. Сколько можно подключить приборов к одному Wi-Fi реле Sonoff, как вы можете убедиться, зависит не только от потребляемого тока, но и от количества каналов

Удаленное управление

Если устройство Sonoff находится в сети, то на его корпусе статически горит зеленый светодиод. При периодическом моргании светодиод сигнализирует, что связь с роутером или интернетом утеряна.

Чтобы удаленно активировать или деактивировать нагрузку, в приложении кликните на значок реле нажмите на большую виртуальную кнопку питания посередине.

Функция таймера присутствует, поэтому можно настроить вариант управления исходя из фильтров:

Повтор или однократно;
Дни недели;
Дата и время;
Применение на текущем или следующем таймере.

Второй таймер обратного отчета тоже есть. Фильтры, следующие:

Включить или отключить;
Ввод дня, часов и минут.

Третий (циклический таймер) позволяет задавать определенные циклы (через какое время реле включится и через какой промежуток времени реле изменит своё положение). Еще реализуемо указание времени и календарного числа начала этого цикла.

Выставляйте несколько таймеров с осторожностью. Если время накладывается один поверх второго, то ни первый, никакой-либо еще запрограммированный таймер не выполнит свое назначенное действие

В параметрах есть пункт, позволяющий выставить, в каком положении цепи останется автоматика, если неожиданно с него пропадет 220 В:

Нажмите на иконку реле и кликните три точки.
Выберите «Настройка».
Активируйте нужную метку напротив «Питание на выключатель».

Когда питание подается на реле, при:

«Вкл» — устройство включится.
«Выкл» — оно выключится.
«Оставаться» — будет в том же положении, что и перед выключением.

Рекомендуется поддерживать актуальную версию приложения, поэтому в настройках самой утилиты рядом с пунктом «Версия ПО» может быть активна кнопка «Скачать».

Подключение по Wi-Fi

Для полноценного контроля и управления Sonoff со своего смартфона нужно инсталлировать приложение Ewelink. Оно доступно для iPhone и устройств на Android. ПО можно найти в Play Market, App Store и по QR-коду на коробке Sonoff.

После инсталляции утилиты зайдите в нее:

Пройдите регистрацию, выбрал страну и email (гаджет должен иметь выход в интернет).
На электронном ящике отыщите проверочный код и внесите его для завершения регистрации.
После ввода пароля в двух полях, заканчивайте регистрацию и авторизуйтесь в своем профиле.
Далее в утилите жмите кнопку «Добавить устройство».
Для сопряжения мобильного смартфона и реле, на корпусе Sonoff около 5 сек удерживайте черную кнопку.
Как только замигает светодиод зеленым цветом, поставьте метку напротив первой опции и жмите далее.
Из списка выберите домашнюю или офисную Wi-Fi сеть и введите ее SSID и пароль (поставьте птичку напротив «помнить данные»).
Ожидайте, пока смартфон обнаружит, подтянет и настроит подключение к реле.
После успешной регистрации устройства вы можете переименовать его в приложении так, как вам удобно.
Затем кликайте кнопку «Завершить».

Описание системы

Sonoff – это бренд компании ITEAD. Под ним выпускаются устройства «умного дома» и устройства автоматизации. Все они работают на базе беспроводных модулей и поддерживают удаленное управление через специальное приложение под названием eWeLink. Управление осуществляется через сервера компании.

Под брендом Sonoff производятся недорогие модули, такие как реле, выключатели и розетки, управляемые от смартфона и поддерживающие подключение к домашней беспроводной сети через коммутаторы и маршрутизаторы.

Реле с дистанционным управлением от компании ITEAD с интеграцией в разные экосистемы умного дома носит название Wi-fi реле Sonoff. Простые модели управляются только по Wi-fi, а более продвинутые могут управляться по радио каналу.

Особенностью устройств является то, что они интегрируются в экосистему умного дома и могут работать с сервисами и системами Google Home, Nest, а также Amazon Alexa.

Внешний вид устройства отличается эстетичностью, поэтому они идеально вписываются в любой интерьер.

Обратите внимание! Сейчас на отечественном рынке реализуется две разновидности Wi-fi реле Sonoff, в оранжевых и голубых упаковках. Их основное отличие заключается в том, что голубые упаковки заказываются из Китая, а оранжевые являются продукцией для нашего рынка

Плюсы и минусы

Умные выключатели делятся на 3 типа: сенсорные, с дистанционным управлением, гибридные. Данная система управления освещением в квартире или доме имеет следующие преимущества:

сигнал передается по беспроводному радиоканалу, поэтому отсутствует необходимость в прокладывании кабеля, есть возможность установки такого выключателя в любой точке квартиры;
управление может осуществляться с одного устройства (планшет, смартфон, сенсорный телефон, ноутбук и т. п.);
программное обеспечение прилагается к выключателю на диске или находится в свободном доступе на сайте изготовителя;
возможность программирования нескольких сценариев для каждой кнопки умного устройства управления светом отдельно (данная функция имеется не у всех изготовителей);
внушительная площадь покрытия;
устройство может использоваться с любыми типами лампочек: обычными лампочками накаливания, светодиодными, энергосберегающими.

Сфера применения

Традиционные выключатели постепенно отходят в прошлое из-за неудобства применения, сложности подключения и установки, а также небольшому ресурсу. Беспроводные же аналоги обладают лучшими качествами.

Они отличаются стильным внешним видом и устанавливаются в течение нескольких минут.

Применение таких изделий актуально в следующих случаях:

При переносе старого выключателя, когда его установке мешают предметы мебели. Крепление нового устройства производится в любой точке комнаты — на стену, зеркало, шкаф или другой элемент комнаты.
Для устранения ошибок электриков. При монтаже проводки часто совершаются оплошности, которые влияют на комфорт проживания в квартире или доме. В таких случаях не обязательно делать штробу или планировать дорогостоящий ремонт — можно установить беспроводной выключатель (с пультом или без него).
При дефиците пространства. Классический вариант — выключатель проблематично установить на шкаф или другой предмет интерьера по причине сложности крепления. Беспроводные аналоги являются накладными, а их установка доступна даже новичкам. Кроме того, в процессе монтажа нет необходимости прокладывать кабель и ломать голову над его маскировкой. А радиовыключатель можно поставить в любом месте, будь это журнальный стол, барная стойка, тумбочка или другой предмет мебели.
В деревянных домах. Преимущество зданий, изготовленных с применением деревянных материалов, неоспоримо. Они отличаются долговечностью, способностью сохранять тепло, а также небольшой ценой. Но при монтаже проводки возникают проблемы, связанные с повышенными требованиями к безопасности. Оптимальный вариант — монтаж открытой проводки, но она портит внешний вид интерьера и подвержена механическим повреждениям (в том числе и со стороны грызунов). Сделать скрытую проводку в деревянном доме и вовсе проблема. Лучшим решением является монтаж беспроводных выключателей освещения, которые упрощают процесс монтажа скрытой проводки и позволяют сэкономить деньги.
Для управления освещением из нескольких мест. Бывают ситуации, когда включение света необходимо сделать из 2-3 частей помещения. Чтобы не тянуть провода к каждому выключателю, лучше использовать беспроводные устройства. С их помощью упрощается управление освещением и снижается время на монтажные работы. При желании можно поставить беспроводные выключатели с пультом ДУ.
При необходимости монтажа дополнительных выключателей. Бывает, что после завершения ремонтных работ выбранное расположение не устраивает и требуется установка дополнительного устройства для управления светом. Монтаж беспроводного выключателя решает проблему.
Для включения/отключения света на больших расстояниях. Как быть в ситуации, когда включение и отключение лампы необходимо произвести с другой комнаты или даже с улицы? Тянуть провод для монтажа дополнительного выключателя дорого и небезопасно, а возможности новой технологии позволяют избежать таких проблем. Особенность радиовыключателей заключается в большом диапазоне работы — до 350 м (в зависимости от модели). Управление может производиться с помощью простого пульта, который для удобства делается в виде брелока.
С целью сохранения дизайна помещения. Если монтаж выключателя в углубление невозможен, приходится ставить накладные типы изделий, которые портят внешний вид комнаты и выглядят не очень солидно. Решение проблемы — установка беспроводного устройства, которое отличается небольшой толщиной и отлично вписывается в интерьер.
В качестве альтернативы обычным устройствам. При очередном ремонте в квартире или доме хочется внести какие-то новшества в дизайн, сделать жизнь более комфортной. Одним из путей является монтаж беспроводного дистанционного выключателя. Такие изделия обойдутся дороже, но они просты в установке, имеют солидный вид и обеспечивают легкость управления освещением.

Настройка роутера на компьютере

Заводите на компьютер в соответствующий разъем патч корд от LAN1. При подключении должны загореться два световых индикатора.

Если имеется в комплекте диск, вставляете его и запускаете мастер установки.

В нем выбираете свою страну, город и провайдера из выпадающего списка.

Все настройки от этого провайдера уже вшиты в роутер. Этот помощник автоматически определит тип доступного подключения WAN.

Если в списке вашего услугодателя нет, то потребуется выбирать тип подключения самостоятельно. Чтобы его узнать, изучите договор, либо позвоните в службу техподдержки.
Самый распространенный – это динамический IP, где адрес прописывается автоматически.

Когда диск отсутствует, набираете в браузерной строке адрес по умолчанию, который указан на обратной стороне роутера.

Вводите имя пользователя и пароль. Они также указаны на наклейке.

Или просто набираете универсальные адреса 192.168.0.1 или 192.168.1.1. После чего, также вводите пароль и имя (admin).

Пройдя это, попадаете на главную страницу всех настроек. Рассматривать настройки будем на примере роутера от TP-Link.

Первая вкладка ”состояние” дает общую информацию по всем параметрам устройства. В том числе и по состоянию подключения интернет сигнала.

“Рабочий режим” – в данном окне можно изменить основные режимы работы беспроводного модуля маршрутизатора на режим “точка доступа” или ”усилитель WiFi сигнала”. Сбоку дается развернутое описание этих режимов.

Теперь можно перейти непосредственно к настройке подключения интернет соединения.

При выборе ”быстрой настройки” нажимаете автоматическое определение типа соединения и жмете далее. Данный процесс очень быстрый и настраивает локальную сеть.

Чтобы настроить непосредственно сам интернет выбираете вкладку ”Сеть” и далее подраздел WAN.

В открывшемся окне вызываете список доступных подключений. По умолчанию установлен динамический IP.

Если ваш провайдер использует именно такой тип, то по сути никаких настроек в данном подразделе вам производить не нужно. Роутер сам сработает на получение IP адреса, маски подсети и т.п.

Следующий тип – ”Статический IP”. Этот тип подключения полная противоположность первому, так как все параметры сети придется вводить вручную. Всю необходимую информацию вам должен предоставить провайдер.

Пункт L2TP – этот тип подключения является одной из разновидностей VPN соединения. Поэтому для коннекта следует ввести массу идентификационных данных.

Логин, пароль, IP адрес сервера. С последним будьте внимательны, так как может использоваться как динамический, так и статический адрес, что конечно увеличивает количество вводимой информации во время настройки.

Далее ”PPTP соединение”. По настройке оно схоже с предыдущим L2TP.

Последняя вкладка ”Кабель BigPond”. Очень редкое соединение и рассматривать его в рамках данной статьи нет смысла.

Обратимся подробнее к третьему типу – PPPoE. Очень часто именно его использует интернет провайдер Ростелеком. Здесь необходимо прописать логин и пароль, которые указаны в договоре интернет услуг.

Все остальные данные желательно оставить без изменения. После чего, нажимаете ”подключить” и “сохранить”.

На этом настройки вручную интернет соединения окончены. Теперь для проверки можете открыть любую интернет страницу.

На скриншоте это V5. Спускаетесь ниже и жмете вкладку «встроенное ПО». В ней сравниваете последнюю доступную версию с установленной на вашем роутере.

Как видно в данном случае обновление не требуется.

Рейтинг производителей

Рейтинг и обзор производителей беспроводных Wi-Fi выключателей выглядит так.

Xiaomi (линейка китайских продуктов Aqara)

Выпускает выключатели с 1 или 2 клавишами, которые возвращаются пружиной в исходное положение автоматически. Если в модели присутствует только фаза и нет заземления – его можно взять из любой розетки. Подключается устройство с любого современного гаджета при помощи приложения MiHome. Особенностями моделей данного производителя являются:

регулировка яркости освещения на лампочках в разных комнатах;
установка своего отдельного сценария и таймера для каждой клавиши;
отображение потребления электроэнергии за определенный период, с разбивкой по дням и неделям;
одной и той же клавишей можно управлять и физически, и программно (включить нажатием на нее, а выключить через приложение);
рассчитаны на китайскую систему электричества (250 вольт, а не 220 как в России);
для подключения обязательно необходим стандартный шлюз и выбор местоположения «материковый Китай»;
в международной версии прошивки программное обеспечение выходит с заметным опозданием на несколько месяцев (поэтому лучше брать китайскую модель);
совместимость с большинством датчиков движения;
можно вынести клавишу на рабочий стол практически любого современного гаджета.

Sonoff Touch

Это сенсорный выключатель с программным обеспечением eWeLink». Его особенности:

можно прикасаться к клавише мокрыми руками (накладка на кнопку выполнена из закаленного стекла);
необходимо подтверждение создания аккаунта в приложении через SMS;
обязательно нужна регистрация устройства в сети.

Среди остальных популярных устройств отметим следующие.

Legrand (серия Celian) – французские бесшумные дистанционные выключатели.
Vitrum – итальянские выключатели с технологией Z-Wave (ускоренной передачи данных).
Delumo – российская продукция (выключатели, диммеры).
Noolite – качественные бюджетные Wi-Fi выключатели от белорусского производителя.
Livolo – выключатели и розетки для автоматического управления освещением внутри квартиры от китайского изготовителя.
Broadlink – дистанционные двухкнопочные китайские Wi-Fi выключатели для управления двумя осветительными приборами одновременно. Работают от обычной батарейки 12 вольт.
Kopou – китайские выключатели с диммером в виде брелока.
Philips Hue представляет выключатели, которые могут управлять только всеми осветительными приборами в одной комнате сразу. За пределами одного помещения сигнал не срабатывает, настроить отдельно каждый прибор в комнате невозможно.

Механизм работы и настройка

Практически любое реле, управляемое по Wifi, включает в себя главный компонент — вайфай микрочип ESP8266. Он то и обеспечивает подключение к устройству по беспроводной домашней сети. Помимо этого, в корпусе есть само силовое реле, блок питания и клеммники. В глобальной сети Интернет есть много схем и способов собрать такое устройство самостоятельно, но, как считается, экономичность и правильность таких действий крайне трудно назвать рациональной.

Принцип действия прибора следующий: реле Wifi подключается к домашней сети, то есть роутеру и получает связь со своим облачным сервером. После этого можно подключиться к нему с телефона и управлять своими устройствами. Есть также локальный режим управления, достигаемый с помощью нажатия соответствующей клавиши на корпусе реле.

Важно! Благодаря очень простой схеме подключения устройства к сети авторизация в режиме домашнего Wifi проходит быстро и не требует никаких дополнительных технических знаний в этой сфере

Чтобы подключить реле к смартфону требуется:

Загрузить и установить специальное приложение «eWeLink» для Андроид или Айфон;
Произвести регистрацию в нем;
Включить реле, подав питание нажатием кнопки на корпусе;
Дождаться мигания светодиодного индикатора и отпустить кнопку;
Перейти в приложение на смартфоне и выбрать «Поиск беспроводного устройства»;
Обозначить все настройки соединения по Wifi;
Дать имя устройству и начать его использование со смартфона.

Как видно, все очень просто. Теперь можно наладить управление приборами из любой точки планеты, ведь управление происходит по глобальной, а не по локальной сети. При необходимости можно попытаться настроить аппарат на работу в локальном режиме. Делается это с помощью инструкций, которые разрабатывают участники тематических форумов. Официально управлять без интернета могут только модели RF и Basic одного из самых крупных производителей реле — Sonoff.

Заключение

Наш обзор подходит к концу, и мы подведём итоги. Отзывы о семействе Wi-Fi реле Sonoff по большей части положительные, как и многочисленные результаты тестирования. Однако не стоит устанавливать такие приборы в важные цепи, такие как сигнализация, видеонаблюдение и другие охранные системы.

Характеристики устройства отлично подходит для управления освещением, но, чтобы не нажить себе проблем, либо дублируйте цепь с помощью обычного выключателя, либо пользуйтесь моделями с поддержкой радио. Также хорошо эти устройства себя зарекомендовали для автоматизации полива, досветки растений и других систем, не выполняющих основополагающую роль для жизнеобеспечения и безопасности дома.

Доступные на рынке аналоги из этой ценовой категории либо не имеют такого широкого комьюнити, либо представляют собой сырые продукты в виде печатных плат.
