Хлопковый выключатель своими руками: схема, видео, фото

Можно ли сделать выключатель своими руками?

Своими руками сделать звуковой коммутационный аппарат сможет только тот, кто уже имеет хоть какой-то опыт в работе с радиоаппаратурой. Новичку в этом деле лучше всего будет использовать самые простые схемы, найти которые тоже не так-то просто. Если опираться на технические данные, то стандартный хлопковый и акустический выключатель работает при таких параметрах:

Напряжение сети должно быть 220 (В) — то есть, подойдет обычная лампа накаливания;
Мощность нагрузки не должна превышать 300 (Вт);
Температура в помещении не ниже -20 градусов, и не выше +45;
Звук регулируется от 30 до 150 децибелов;
Защита корпуса IP-30.

Это описание характеристик для популярной модели «Экосвет‑Х‑300-Л», на них можно сделать главный упор, поскольку именно этот вариант идеально подходит для обычной квартиры. Чтобы сделать акустический выключатель своими руками, нужно также просмотреть подходящие схемы. Внутренности аппарата должны воспроизводиться по отдельной микросхеме. Если же обходиться без особых затрат по времени, то лучше всего покупать целые детали, из которых, с помощью схемы, можно будет создать работающую конструкцию.

Звуковой, или же голосовой выключатель для обычного дома не будет иметь особенностей, кроме встроенного микрофона и несколько другой реализации. Для тех, кто уже делал своими руками коммуникативную или радиоуправляемую аппаратуру осуществление схемы и вовсе не займет много времени.

Монтаж двухклавишного выключателя

Чтобы вскрыть механизм мы проводим такие же действия, как и с одноклавишным выключателем. Снимаем отверткой клавиши, выкручиваем винты из рамки и вынимаем. Бывают выключатели, где вместо винтов в рамке стоят защелкиватели, аккуратно надавливаем и получаем механизм.

Разберем подробно клеммы подключений. Один вариант клемм мы рассмотрели в монтаж одно клавишного выключателя, другой вариант выглядит следующим образом.

Отсутствуют контактные винты, после зачистки провода вставляются в отверстия в соответствии с маркировкой выключателя, внутри они защелкиваются, чтобы их вытащить необходимо нажать на выключателе защелку.

Двухклавишный выключатель устанавливается при условии, что на люстре предусмотрено разветвление на лампы. Например при включении одной клавиши работает 3 из 5 лампочек, соответственно при включении второй клавиши работает 2 из 5 лампы. Не забываем маркировать провода для удобства и чтобы не запутаться.

По типу управления

Самая распространенная классификация включает в себя виды выключателей по типу управления. Так, популярны следующие устройства:

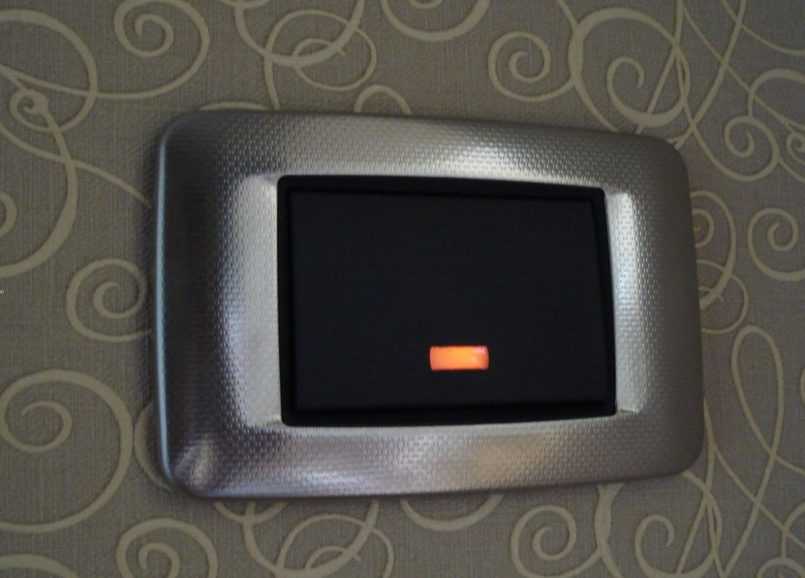

Клавишные, самые распространенные приборы, в которых включение и выключение освещения происходит нажатием клавиши. Такой вариант бюджетный, простой в монтаже и эксплуатации, однако имеет и ряд минусов: непродолжительный срок службы, отсутствие возможности варьирования интенсивности света.

Кнопочные работают по схожему с клавишами принципу и отличаются большей оригинальностью и легче вписывается в интерьер.

Диммерные позволяют выбирать интенсивность света через специальный регулятор, что значительно экономит потребляемую энергию. Однако есть свой недостаток — сложность в подключении и высокая стоимость.

Веревочные повторяют принцип работы обычного торшера или бра. В числе плюсов такого выключателя — быстрое включение в темноте и простое использование даже при невысоком росте.

Акустические запускаются и прекращают подачу электричества на лампы после хлопка, произношения кодового слова или любого другого звукового сигнала.

Дистанционные выключатели способны срабатывать после нажатия на кнопку пульта. Такой свет можно включать из любой точку комнаты, главное, не потерять «ключ» к лампе.

Выключение света по хлопку: польза и преимущества

Высокотехнологичный аппарат замыкает и размыкает электрическую цепь при подаче звукового сигнала, например, хлопка в ладоши. Он способен дистанционно управлять не только светом в доме, но и другими электробытовыми приборами: вентилятором, увлажнителем, музыкальным центром, аппаратурой, подсветкой аквариума.

Это полезное устройство заменяет или дублирует традиционный выключатель/пульт ДУ, экономя время пользователей на совершение действий. Оборудовать акустическими выключателями можно все электропотребители, находящиеся в зоне акустической чувствительности аппарата.

В корпусе на транзисторах

Выключатель в корпусе на транзисторах размещается в пластиковой коробке со степенью защиты от пыли и влаги ≥ IP30.

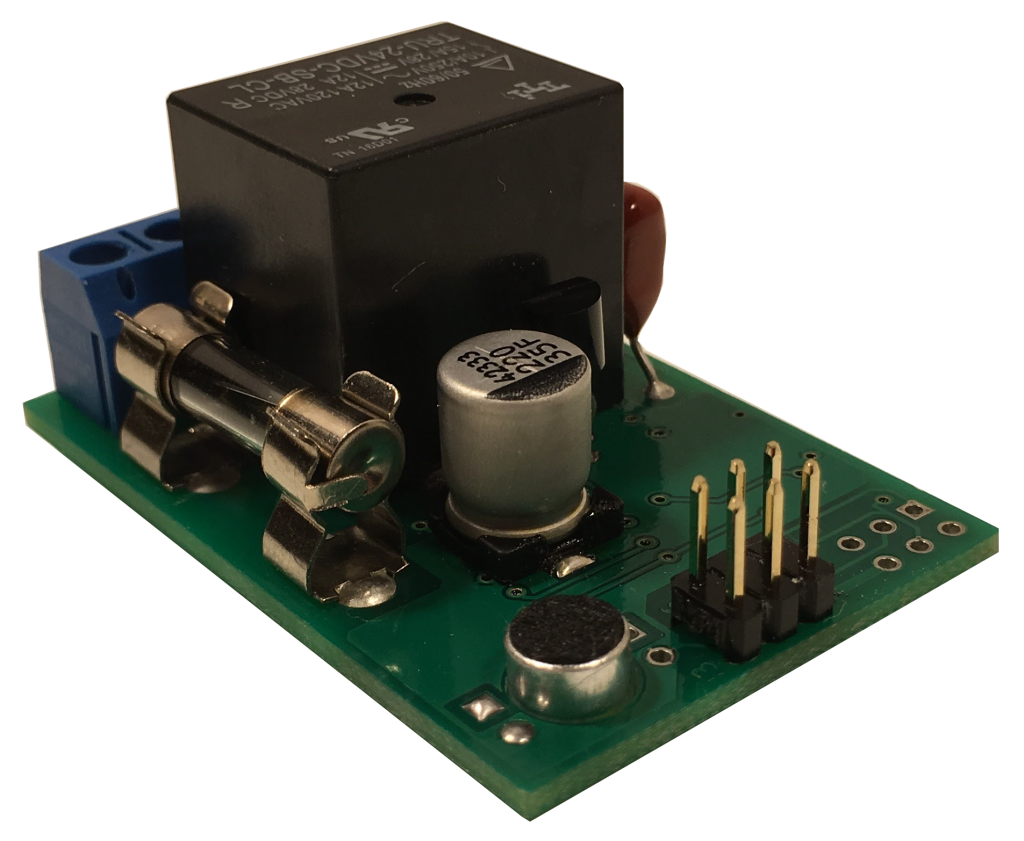

Благодаря применению печатных плат с SMD-элементной базой,пьезоэлектрического датчика и твердотельного реле, размеры современного акустического выключателя в корпусе на транзисторах не превышают габаритов спичечного коробка.

Транзисторные устройства успешно локализуются в слаботочные сети (сигнализации, видеонаблюдения и т.п.).

Без корпуса

Применение изделия без корпуса оправдано в случае, если пользователь собирается встраивать изделие в корпус какого-то электроприбора. Например, предполагает закрепить печатную плату с компонентами и акустическим датчиком под кожухом кондиционера или в подставке вентилятора. Открытая сборка компактнее и заметно дешевле, чем девайс в корпусе.

Выключатели и светильники «вилка-розетка»

Выключатель типа «вилка-розетка» представляет съемное электроустановочное изделие в пластмассовом корпусе с входной вилкой для включения в сеть. Изделие оснащается 1-3 выходными розетками для подключения торшеров, бра, сложной бытовой техники, аппаратуры, гаджетов и других энергопотребителей. Изделие является переходником на пути следования электрического тока от сети 220 В к нагрузке, оснащенным платой управлением звуком.

Обыкновенная пристыковка выключателя типа «вилка-розетка» позволяет подсоединить модуль с акустическим датчиком без электромонтажных и установочных работ.

Очень просто вставить в стационарные розетки комнаты 1–4 выключателя и настроить на разных потребителей (или группы потребителей для устройств с выходами типа «двойник» или «тройник»). Например, 1-й выключатель будет подключать отключать сетевую розетку от 3 хлопков, 2-й сработает от 4, 3-й среагирует на 5 хлопков, 4-й будет управлять 6-ю хлопками в ладоши.

Встроенный в «вилку-розетку» акустический коммутатор срабатывает от хлопков в ладоши благодаря селективной фильтрации, выделяющей характерные звуки на фоне шумов.

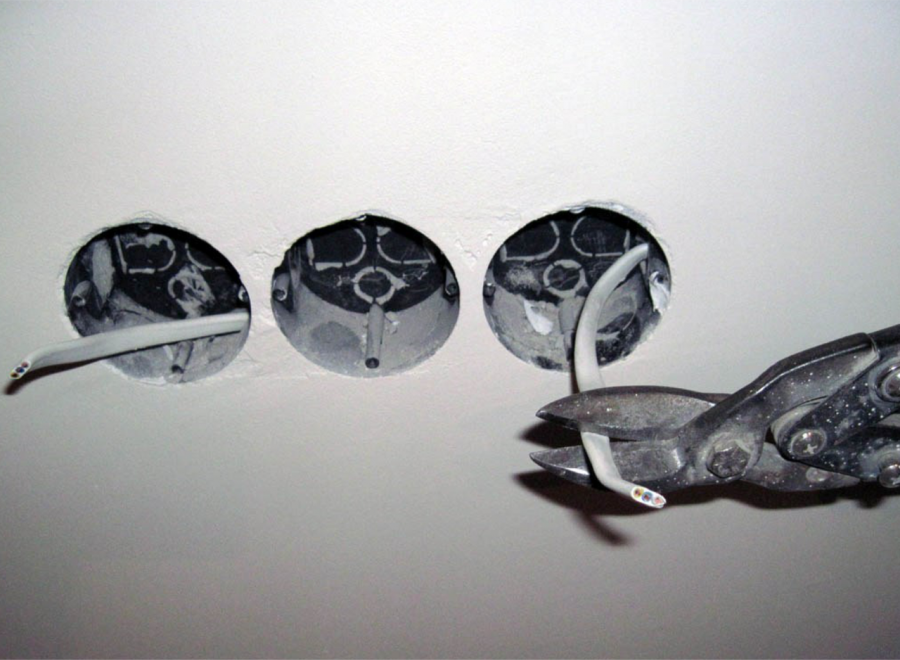

Делаем необходимые отверстия

Если необходимо только заменить старый и подключить новый выключатель, то этот этап можно пропустить, но тех, кто “с нуля” налаживает освещение в доме без строительных работ не обойтись.

Для монтажа скрытого выключателя с проводкой, размещенной внутри стен, придется предпринять следующее:

Определить место для установки выключателя.
Наметить линию будущей проводки от ближайшей распределительной коробки до непосредственной точки выхода.
Проштробить канал в стене глубиной в 2 см, а для выключателя проделать отверстие необходимого размера.
Проложить от коробки до переключателя проводку прямо, но не натягивая, закрепить зажимами и заштукатурить.

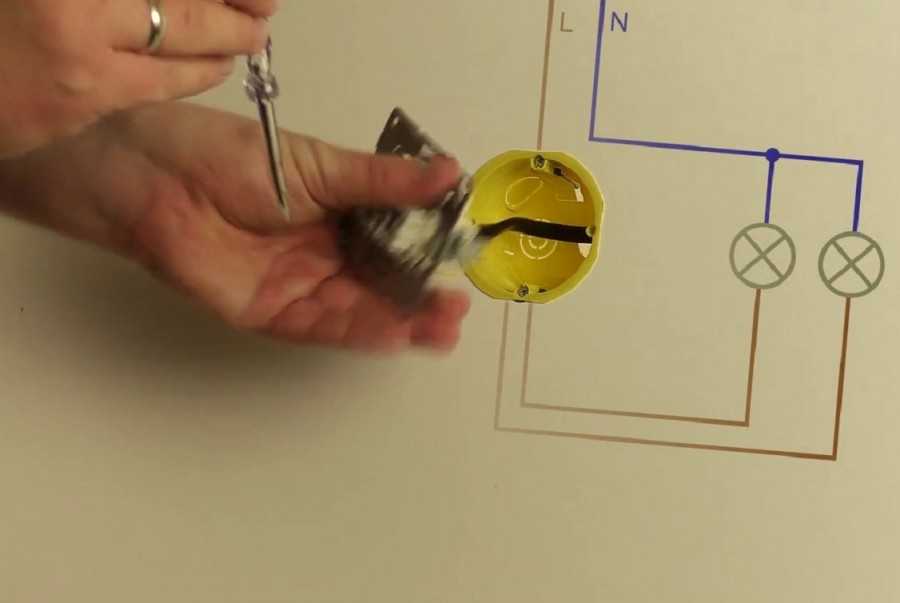

Устанавливаем и подключаем выключатель

Будущее место для нового устройства необходимо тщательно очистить, а торчащие провода зачистить на один или два сантиметра.

Далее приступаем непосредственно к подключению выключателя:

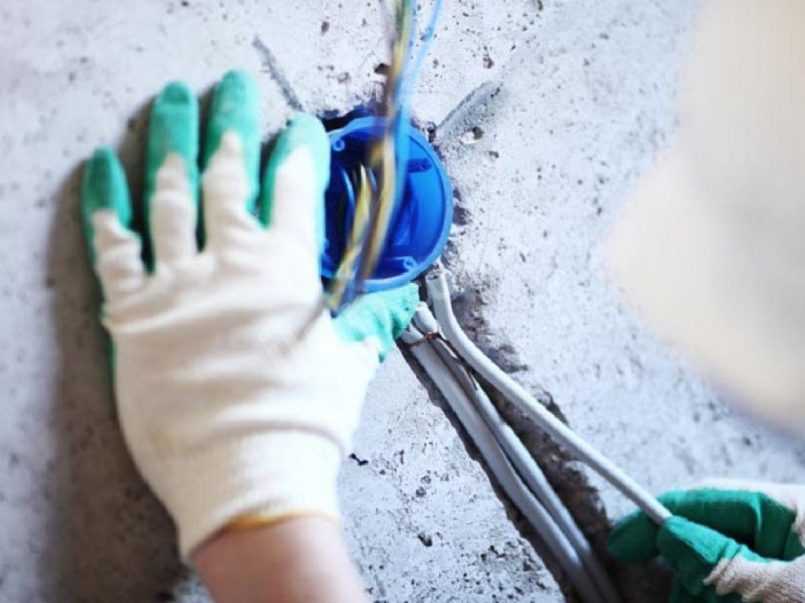

Устанавливаем в подготовленное отверстие подрозетник, не забыв вывести провода в специальные дырочки на задней стенке.
Разбираем выключатель на две части: сердцевину и декоративную крышку.

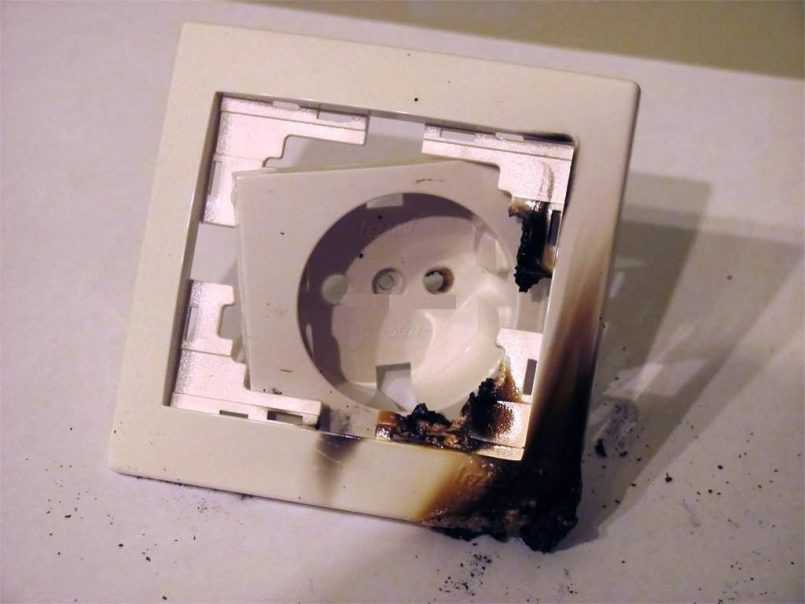

Фиксируем жилы в специальные зажимы, затягиваем крепежный винт и проверяем надежность закрепления (отходящий контакт будет подгорать, провоцировать утечку тока и в худшем случае может вызвать короткое замыкание и пожар).
Закручиваем остальные элементы устройства, следя за тем, чтобы корпус не изменил свое положение.
Раскручиваем имеющиеся распорки или лапки, вставляем в подрозетник, регулируя положение строго по горизонтали.
Закрепляем опорные винты, проверяем устойчивость конструкции.
Закрепляем защитное обрамление.
Размещаем клавиши, следя за совмещением специальных кнопок и пазов устройства.

Подробнее следует рассмотреть, как правильно подключить выключатель с одним, двумя или тремя клавишами. Самым простым считается одноклавишный, так как здесь всего два провода – нулевой и фаза.

В случае с двумя клавишами на задней стенке корпуса переключателя будут три вывода. Одинокий ввод предназначен для входной фазы, а два расположенных рядом отверстия – для исходящих фаз к разным группам светильников. Схема подключения тройного выключателя аналогична предыдущей с тем лишь отличием, что рядом будут находиться сразу три отверстия для трех групп лампочек.

Принцип работы диммерного акустического выключателя

Для диммерного включения электричества применяется оптико-акустический выключатель. Он действует следующим образом:

Звуковой сигнал (в нашем случае это хлопок) поступает на чувствительную мембрану микрофона. Там звук конвертируется в электрический импульс. При проходе через операционный усилитель мощность импульса увеличивается и осуществляется зарядка конденсатора. При достижении зарядом большей величины, чем на ёмкости, происходит переключение компаратора. Ноль при этом на выходе заменяется импульсом от логического участка.
Такая цепочка последовательно активируется в выключателе после получения акустического сигнала от микрофона. Затем запускается транзисторный генератор, направляющий электрические импульсы, и открывается симистор. Через него происходит поступление электропитания на источник света.
Через некоторое время конденсатор теряет уровень напряжения. При этом симистор принимает управляющие электрические сигналы с постоянно увеличивающимся фазовым замедлением, вследствие чего происходит плавное выключение света. При оптимальном подборе номиналов световой источник выключается с паузой до трёх минут.

Для диммерного включения электричества применяется оптико-акустический выключатель

Применение : актуальность

Хлопковый выключатель незаменим в загроможденных (с плохим естественным освещением) помещениях, в которых проблематично подобраться или отыскать электрофурнитуру на стене.

Особенно востребованы звуковые устройства при организации освещения/оснащения системами управления электрооборудования различных хранилищ, cкладов и подсобных помещений.

Акустические выключатели в жилых помещениях

Звуковыми устройствами оснащают подвалы зданий, тамбуры и кладовки частных домов/квартир. Дистанционный аппарат полезен в детской комнате: чтобы выключить свет детям больше не надо подставлять стул, обращаться за помощью к родителям. Незаменим хлопковый выключатель для людей с ограниченными возможностями: отпадет необходимость прибегать к услугам родственников.

Освещение межэтажного пространства

В подъезде (на лестничной площадке) дома оправдана установка акустического модуля с отключением света через настраиваемый период времени. Опция реализована интегрированием в схему дополнительного узла: цепочки с временной задержкой на микросхеме (таймера).

Устройство откликается на звуковой сигнал, производимый жильцами и посетителями дома: скрипаоткрывающейся двери, хлопка в ладоши, разговора и шагов. После срабатывания освещение межэтажного пространства включается, например, на 5 минут. Этого времени вполне достаточно, чтобы открыть или позвонить в дверь. В случае цейтнота дополнительный хлопок обновит выдержку времени.

Механизмы управления

Конструктивные особенности определяют не только функции, но и внешний вид устройства.

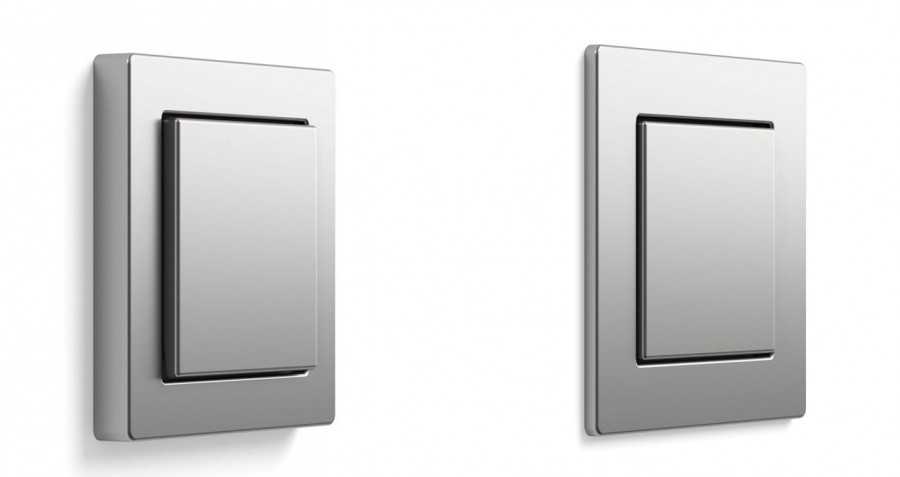

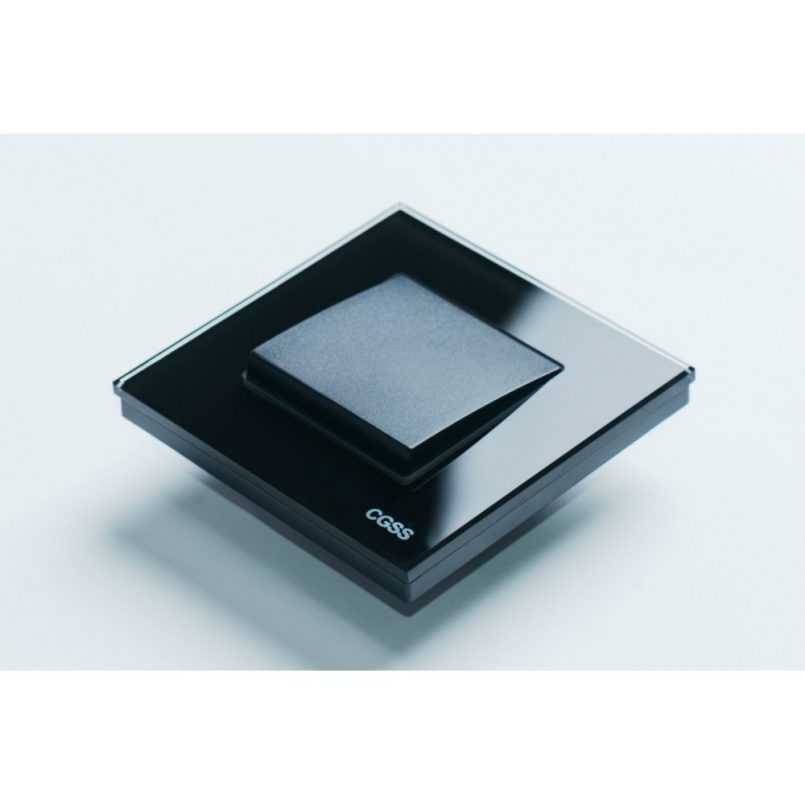

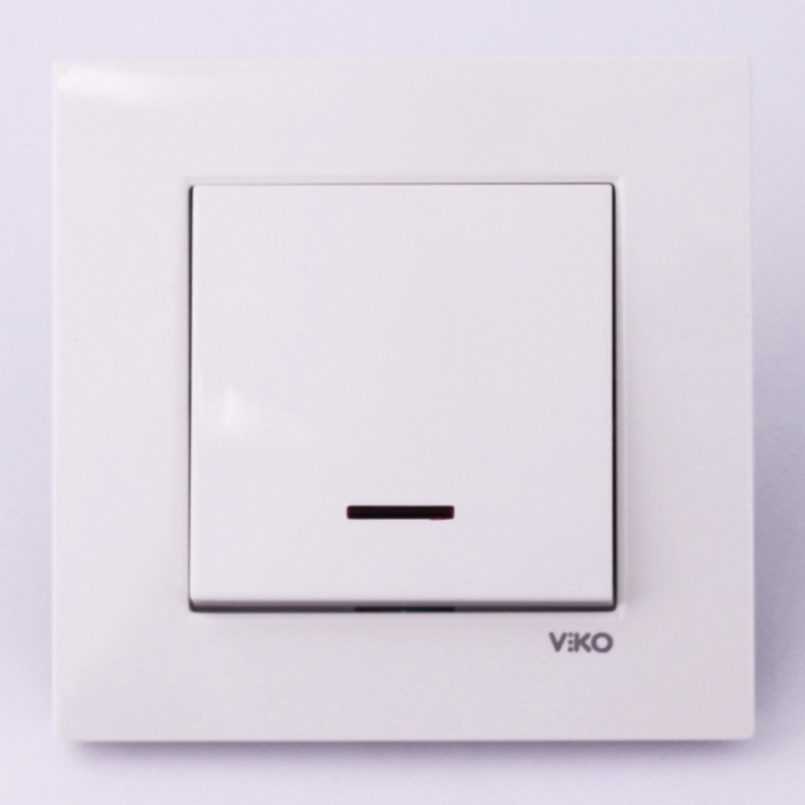

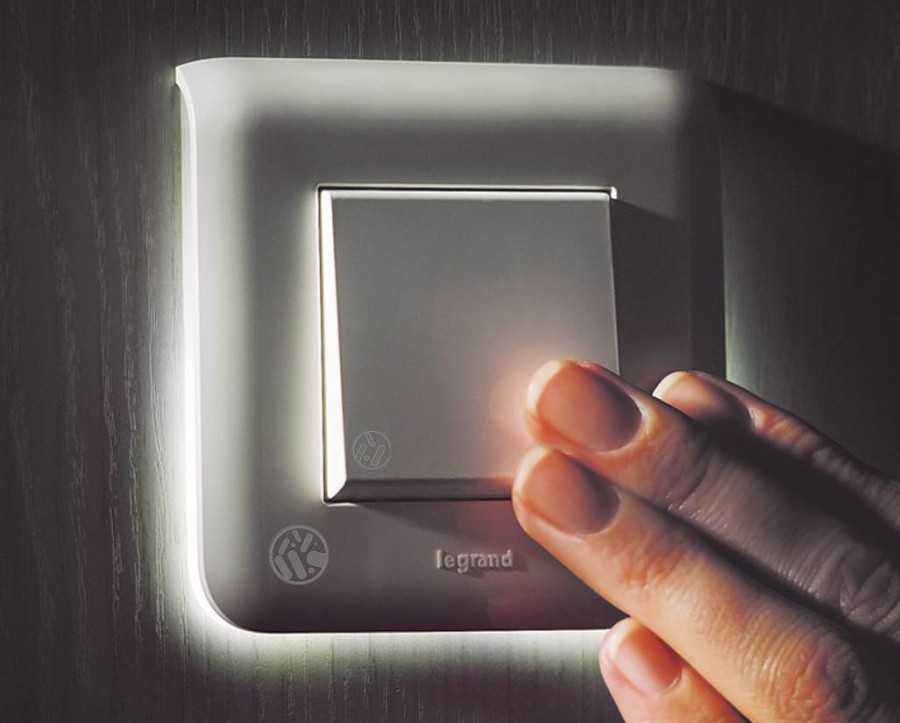

Работа наиболее простых и распространенных клавишных выключателей заключается в замыкании цепи при нажатии. Популярность таких моделей объясняется низкой ценой, легкостью установки и ремонта, приемлемым сроком годности, надежностью и тем, что процесс использования проходит на автомате, без лишнего напряжения. В аварийных случаях режим включенного или выключенного света определяется по положению клавиши.

Чуть выше в ценовом диапазоне – кнопочные выключатели. Они отличаются разнообразием дизайна, есть модели с подсветкой панели в режиме темноты. Некоторые изделия работают по принципу ключа, при котором включение и выключение происходит последовательностью нажатия.

Другой, импульсный вариант с фиксацией – кнопка остается во вдавленном состоянии при включенном свете и возвращается в исходное положение при выключении. Есть также устройства с двумя кнопками: при надавливании на одну, другая выдвигается.

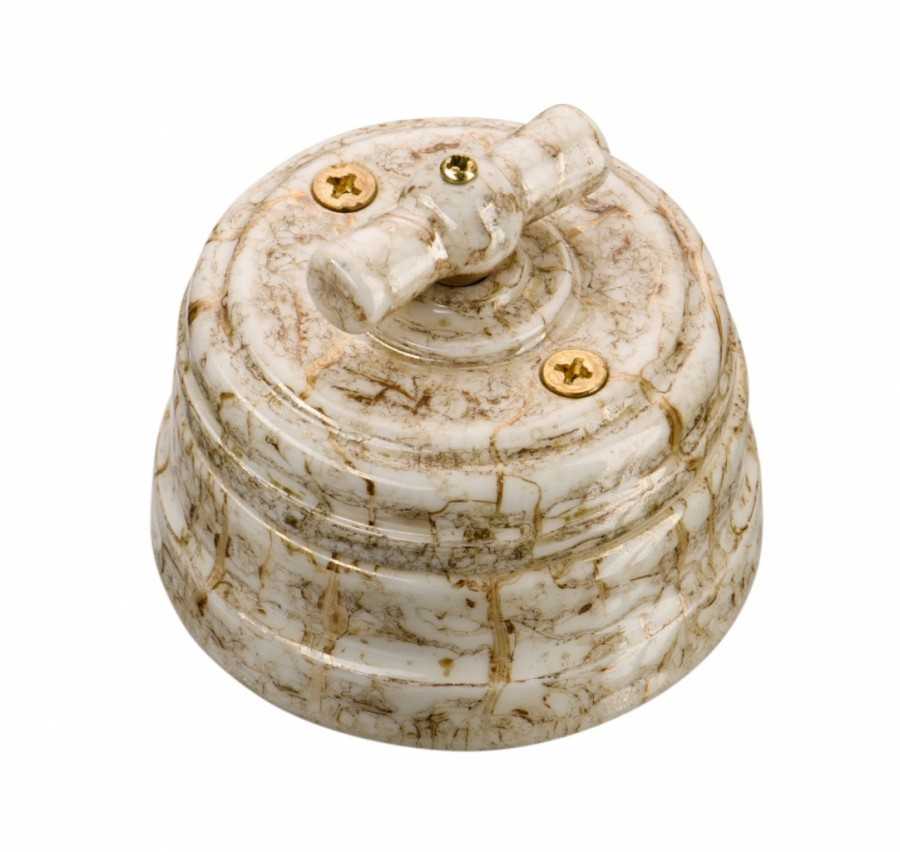

Поворотный механизм стилизованный под старину достаточно удобен в использовании, герметичность корпуса позволяет использовать его в помещениях с повышенной влажностью. Но подобный экземпляр нужно искать в специализированных магазинах и придется раскошелиться за особый дизайн.

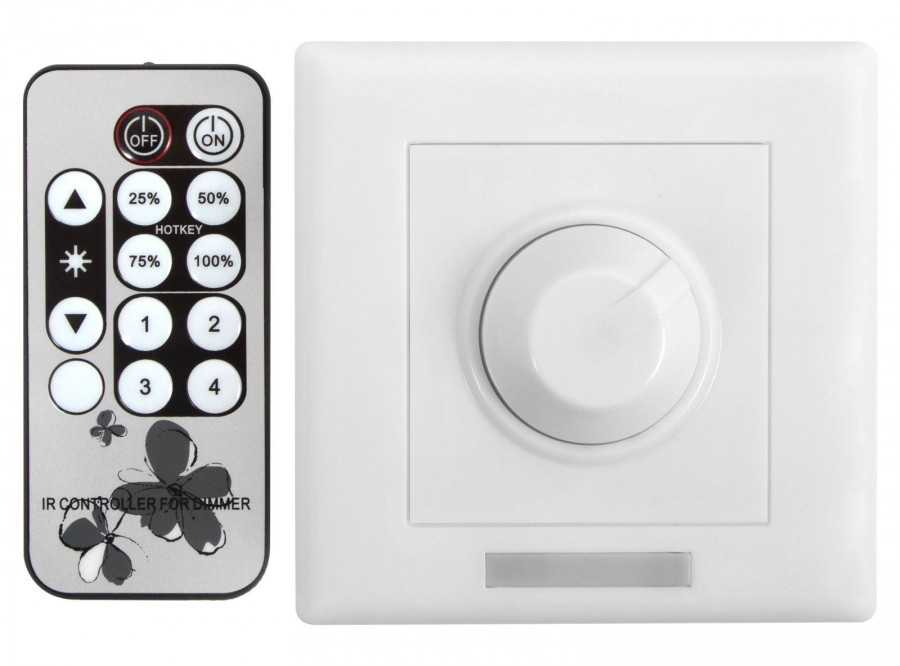

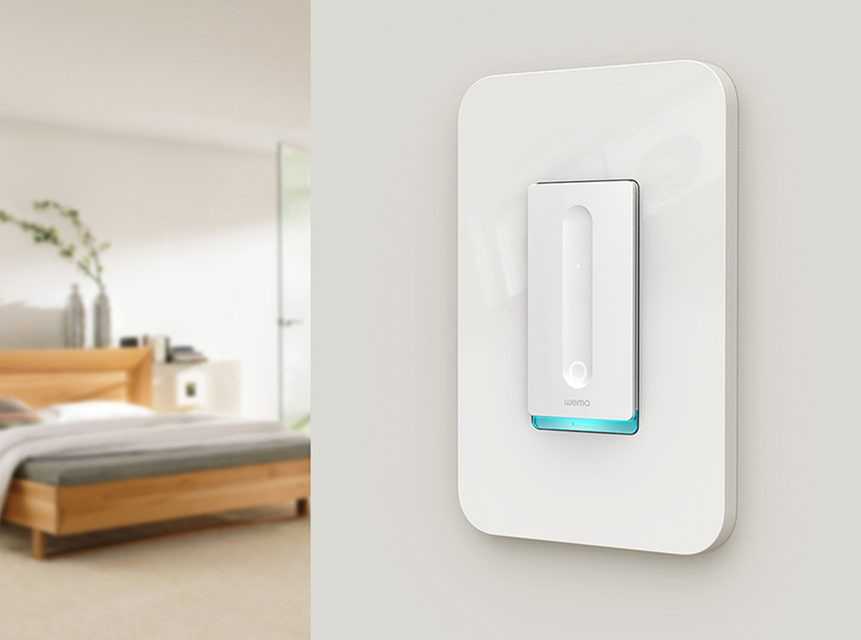

Диммер, устройство включения освещения со шкалой интенсивности, создает дополнительный комфорт и способствует экономии электроэнергии. Механические диммеры с функцией управления яркости могут работать только с лампами накаливания, при подключении ламп другого типа может получиться перерасход энергии и устройство очень быстро выйдет из строя.

Дополнительные функции могут быть обеспечены диммером, который устанавливается в стандартный проем для встроенного выключателя. Управление осуществляться вращением тумблера, крайние позиции которого выполняют включение и выключение.

Электронные диммеры могут быть оснащены дополнительными автоматами таймерного включения, имитацией присутствия, режимами плавного отключения и включения, затемнения, мигания и т.п. Такие устройства подбираются строго по типу используемых осветительных приборов. В них может быть встроено бесконтактное управление, осуществляемое по радио или инфракрасному каналу, а также при помощи шумовых сигналов или голосовых команд.

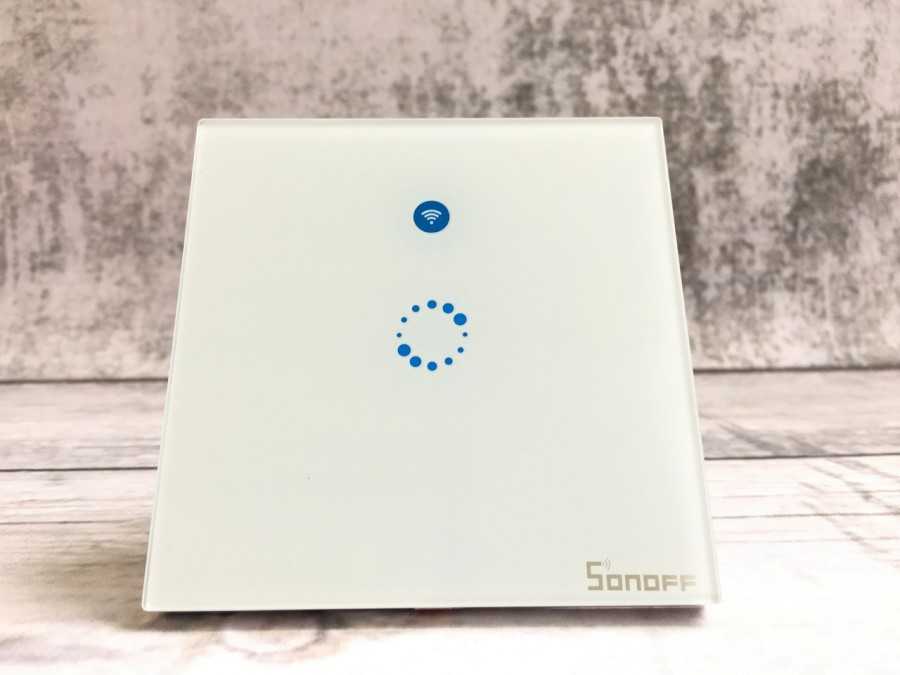

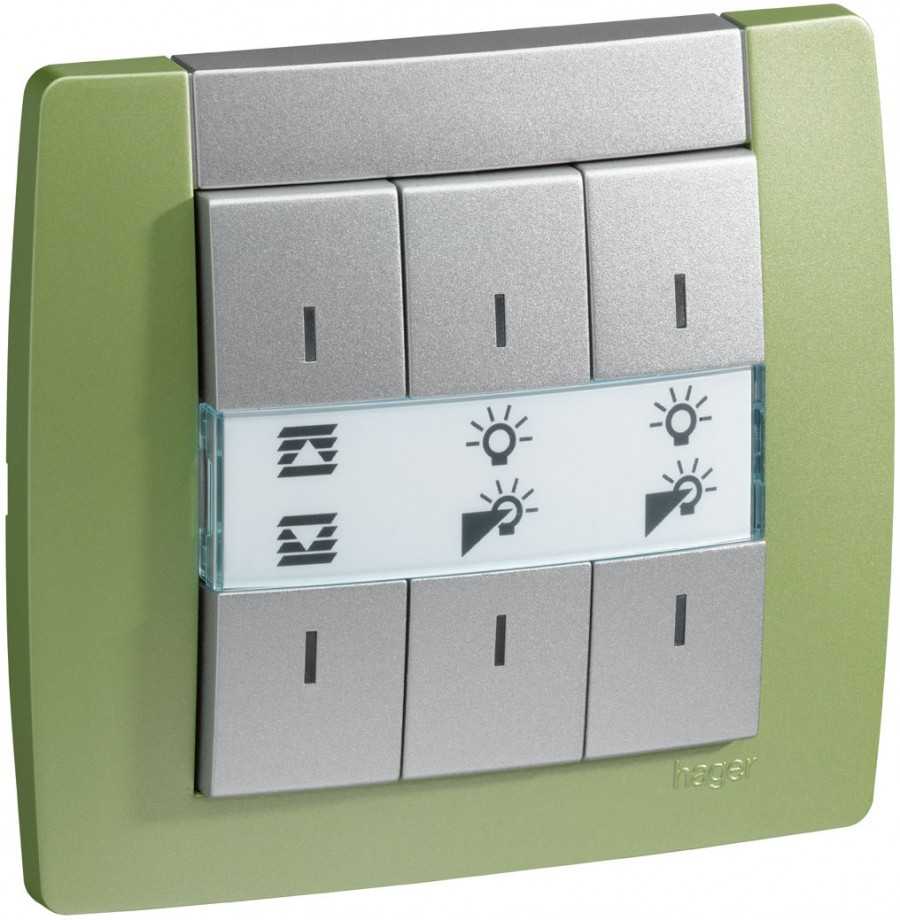

Сенсорными панелями, как правило, оснащаются многофункциональные устройства. Они наиболее удобны и гарантируют наибольшую безопасность от коротких замыканий. Управлять освещением дома или квартиры можно и при помощи пульта, что вполне актуально для больших площадей.

Можно обзавестись недорогим, по сравнению с многофункционалами, акустическим выключателем, работающим по хлопку. Другой бесконтактный вариант – оптико-акустическое устройство, реагирующее на шум и движение. В этом случае для управления светом достаточно просто взмахнуть рукой на близком расстоянии от датчика. Эти эффектные способы освещения лучше совместить с обыкновенным выключателем, во избежание нервотрепки из-за заводских дефектов и недоработок.

Сужение выбора пользу стандартных клавишных и кнопочных выключателей освещения, дает лучшее соотношение цены и качества. А если нужна высокотехнологичная многофункциональная система, стоит оградить себя от приобретения дорогостоящей продукции низкого качества, предварительно проверив авторитет и подлинность производителя.

Схема включения устройства разрыва цепи через розетку

Для того чтобы подключить выключатель с использованием розетки, применяется стандартная схема включения

Важно! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет напрямую на источник освещения:

Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (предварительно надо провести обесточивание помещения), жилы, идущие на выключатель, и провод от светильника.
Одну жилу от источника потребления электричества подключаем к нулю, фазу надо пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.

В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.

Как подобрать сечение провода?

Часто электрическое подключение источника потребления энергии, например, бра от розетки, происходит для установки дополнительного освещения, в нашем случае это может быть одно или несколько бра, по этой причине ток имеет невысокое значение и есть возможность выбирать провода нужного сечения, но есть нюансы:

по требованиям безопасности и ПУЭ для этих целей нельзя применять провод с медной жилой сечением меньше одного квадратного миллиметра;
и провод с алюминиевой жилой не меньше двух с половиной квадратных миллиметров.

При выборе провода необходимо учесть, каким образом он проложен, так для открытой прокладки есть определенные условия:

для медной жилы провода минимальное сечение – 1,5 квадратных миллиметра;
минимальное значение алюминиевой жилы – 4,0 квадратных миллиметра.

Для прокладки провода по наружной стене дома или здания есть следующие требования:

для проводов с медными жилами – 2,5 квадратных миллиметра;
для алюминиевых жил провода – 4,0 квадратных миллиметра.

Как самостоятельно подключить источник света от выключателя?

Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.

Для выполнения этой работы надо сделать следующее:

Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.

Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:

ноль – голубой провод;
заземление – второй провод с двойным цветом (желто-зеленый);
фаза – третий провод, он может быть коричневого цвета.

Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.

К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя подключаем провод от светильника.
Когда вы не знаете, как подключить двойной выключатель, решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.

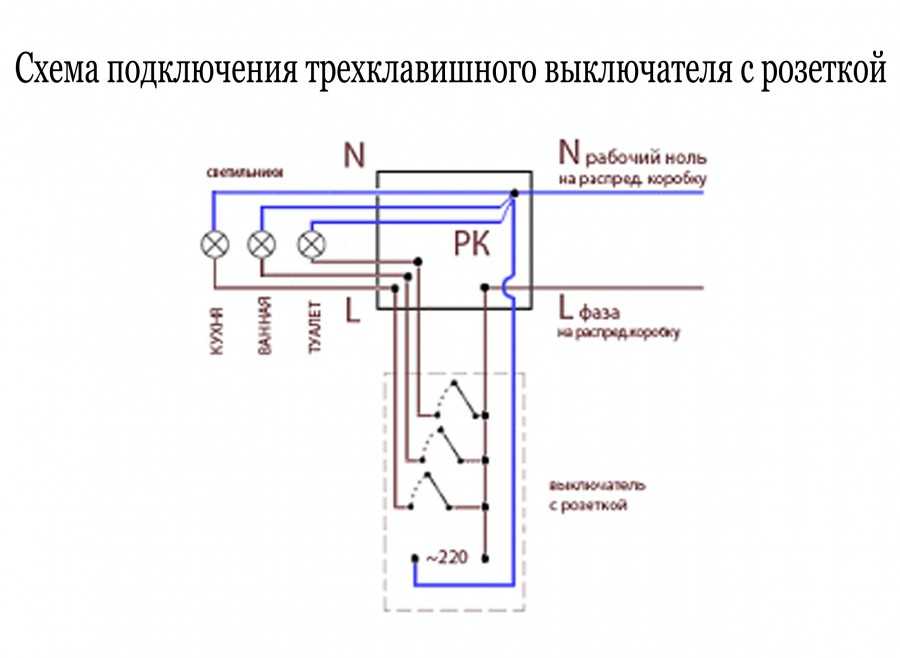

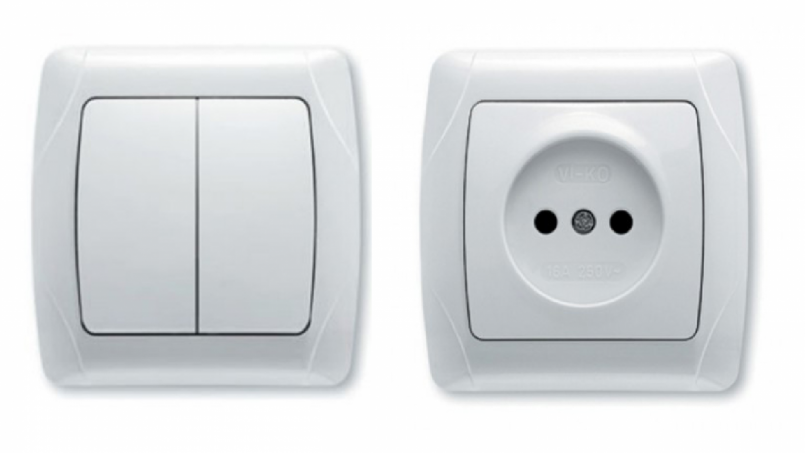

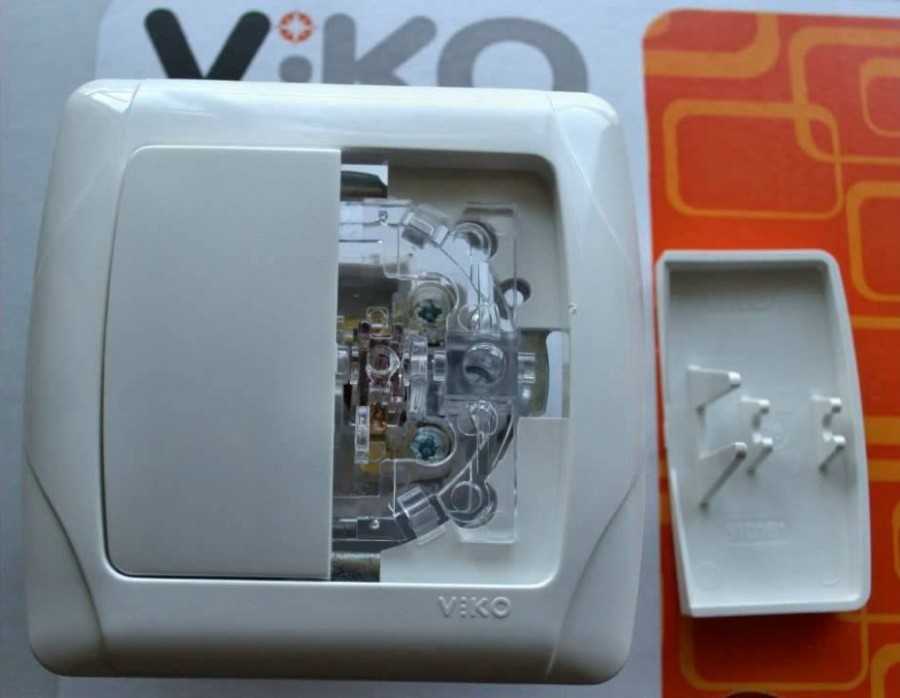

Как подключить розетку-выключатель, которая собрана в едином корпусе?

Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:

розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.

Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.

Технические характеристики устройства, работающего по хлопку

Выключатели света, активирующиеся звуками от хлопков, можно найти в продаже или сделать самостоятельно. Рассмотрим прибор «Экосвет-Х-200-Л», выпускаемый белорусской фирмой «Ноотехника». Он обладает следующими техническими характеристиками:

мощностью нагрузки — до 300 ватт;
силой звука — 30–150 децибел;
напряжением сети — 220 вольт.

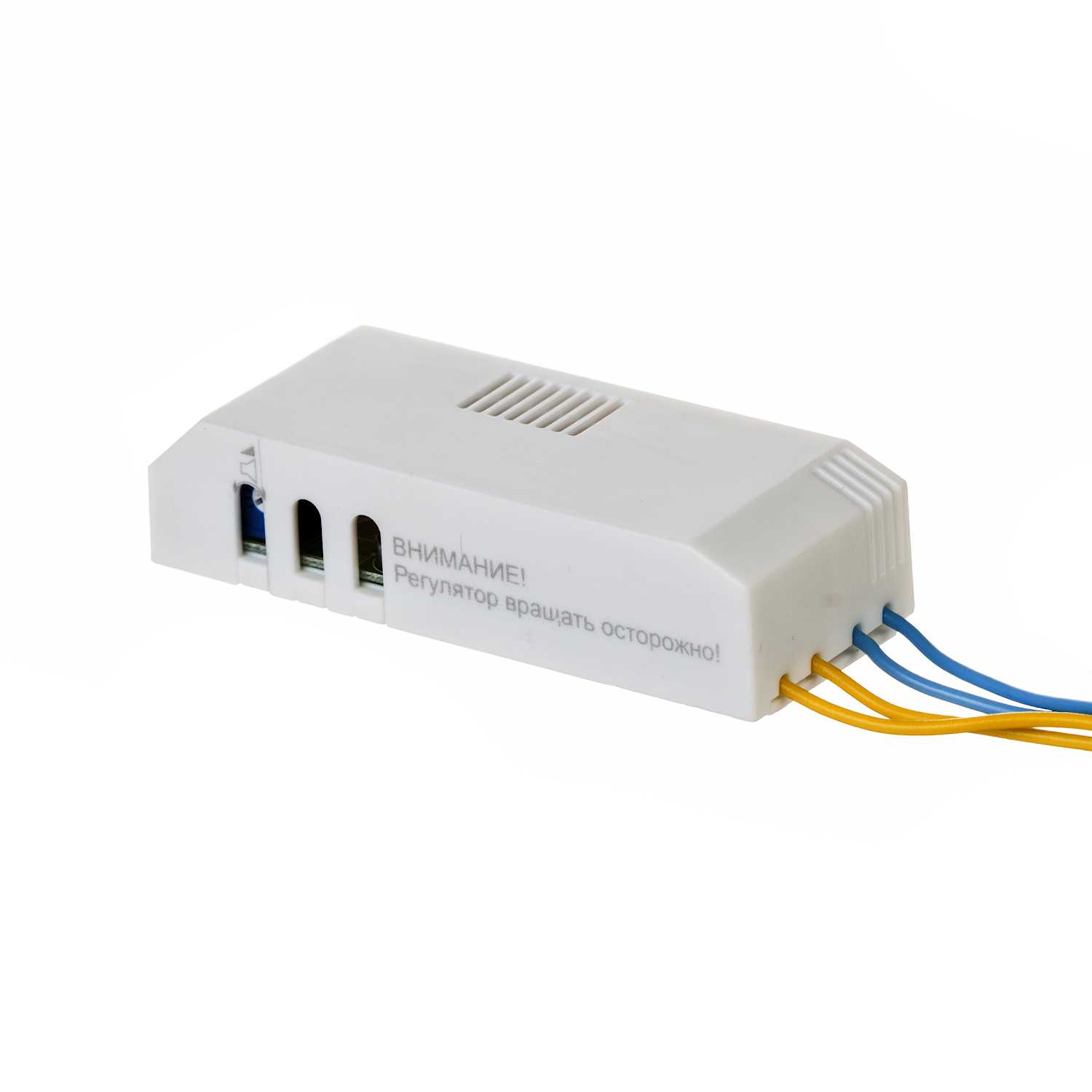

Хлопковые выключатели «Экосвет-Х-300-Л» предназначены для включения и выключения освещения по громкому и звонкому звуку

В комплект кроме непосредственно выключателя входит коробка и инструкция по монтажу. Цена данного выключателя в сравнении с аналогичными приборами других изготовителей является вполне демократичной. Выключатель выпускается в защитном корпусе класса IP-30. Работать он может при температуре от -20 о С до +40 о С. Такое устройство сочетается фактически с любыми светильниками: галогенными, люминесцентными, энергосберегающими, LED и стандартными лампами накаливания. Размер устройства — не более спичечного коробка, поэтому его легко разместить в основании любого источника света. Крепится выключатель с помощью двустороннего строительного скотча или саморезов.

Составляющие компоненты звукового выключателя

Смонтировать акустический выключатель можно и самостоятельно. Приведём пример с использованием в микрофонном усилителе транзисторов КТ315 отечественного производства. В финишном каскаде применяется транзисторный ключ большой мощности на биполярном транзисторе КТ818. Если предполагается управление лампами с питанием выше 12 вольт, то в цепи необходимо реле. Если предполагаемые нагрузки меньше данного значения, то реле можно вычеркнуть. Медные провода соединяются при помощи клемм Wago 222, имеющих свои плюсы и минусы.
