Нюансы выбора жил проводников для переноски
Для самостоятельного изготовления переноски рекомендуется использовать трехжильный кабель в мягкой изоляции. Одна жила предназначена для выполнения защитного заземления. Как правило, она окрашена в желто-зеленый цвет. Предпочтение стоит отдавать многожильным медным проводам в двойной изоляции, желательно резиновой. Это обусловлено эксплуатационными факторами: трение, изгиб, температурное воздействие, механическая нагрузка на изоляционный слой и т. д.
Разновидности кабеля для удлинителя
Теперь рассмотрим наиболее практичные варианты токопроводящих жил для комплектации удлинителя, а также порядок подбора необходимого сечения.
Марка КГ
Морозостойкий тип кабеля, который рекомендуется к применению на улице, но без длительного прямого воздействия ультрафиолетовых лучей. Они способствуют разрушению резиновой защитной оболочки токопроводящих жил. Данная разновидность кабельных линий отлично подходит для переносок, часто подвергающихся изгибу и сдавливанию. Такие условия характерны для строительных объектов.
Переноска из провода КГ 3х4 с резиновой изоляцией
Марку КГ допускается эксплуатировать при температуре от — 40 до + 50 градусов Цельсия. Расчетное количество циклов изгиба составляет не менее 30 тысяч с четырехлетним сроком службы.
Марка КГН
Может использоваться в условиях воздействия агрессивных факторов. К ним относятся различные химические вещества, масла и искры. Основные технические характеристики:
- рабочий диапазон температур — от – 30 до + 50;
- защитный слой из резины;
- предельное количество циклов изгиба — минимум 30 тысяч;
- эксплуатационный ресурс — 2,5 года.
Конструкция маслостойкого кабеля КГН
Марка ПВС
Изоляционный слой токопроводящих жил из ПВХ-пластика не разрушается под воздействием солнечных лучей, но теряет свою пластичность при отрицательных температурах. В связи с этим рекомендуется применять кабель ПВС для переносок, используемых при положительных температурах. Согласно заводским показателям, срок службы марки ПВС составляет более шести лет при температуре в пределах от – 25 до + 40 градусов Цельсия. Провод рассчитан на выдерживание не менее тридцати тысяч циклов изгиба.
Провод соединительный ПВС 3х2,5 белый
Марка ПРС
Данный провод для удлинителя может использоваться как на открытом воздухе, так и внутри помещений. Обладает следующими показателями:
- эксплуатационный температурный диапазон — от – 40 до + 40;
- количество циклов на изгиб — 30 тысяч;
- изоляция — резина;
- срок службы — более шести лет.
Соединительный кабель с резиновой изоляцией ПРС
Выбор и проверка сечения кабеля
Наиболее используемыми сечениями проводов для переносок длиной от 5 до 10 метров являются:
- 0,75-1 мм2 — для напряжения 220 Вольт;
- 1,5-2,5 мм2 — при напряжении 380 Вольт.
Для самостоятельного подбора сечения удлинителя понадобится учесть длину кабельной линии и планируемую нагрузку. Эти показатели напрямую влияют на величину потерь мощности в проводе. Их компенсация обеспечивается посредством использования большего сечения токопроводящей жилы.
Применение удлинителей с неправильно подобранным сечением может привести к нагреванию проводников, что часто сопровождается коротким замыканием.
Таблица сечения силового провода в зависимости от мощности
Для определения требуемого сечения кабеля для удлинителя, понадобится выполнить следующие расчеты:
- Первоначально потребуется определить планируемую мощность (P) подключаемых потребителей, чтобы вычислить токовую нагрузку на провод. Для этого используется следующая формула: I = P/U, где U — напряжение электросети.
- По полученному значению выбираем подходящее сечение токопроводящих жил, согласно таблице 1.3.4 ПУЭ.
- В дальнейшем необходимо проверить выбранное сечение на предмет соответствия используемой длине кабеля. Для этого рассчитывается общее сопротивление кабельной линии удлинителя, используя формулу: R = pxL/S, где:
- p — удельное сопротивление (0,0175 для меди);
- L — длина кабельной линии переноски;
- S — выбранное во втором пункте сечение.
- Вычисляется значение потерь напряжения: U = IxR.
Таблица 1.3.4 ПУЭ
Теперь останется определить процентный показатель потерь. Для этого необходимо разделить величину потерь напряжения на значение напряжения питающей сети и умножить на сто. При получении значения менее пяти процентов выбранное сечение и длина удлинителя соответствуют установленным стандартам. Если наблюдается превышение 5%, то понадобится выбрать кабель большего сечения. После чего повторить расчеты из третьего и четвертого пункта.
Конструкция вилки и розеток, их количество
По конструкции вилки и розетки можно выбрать удлинитель с заземлением или без. При этом в вариант исполнения с контактами заземления и глубокими розетками будет затруднительно или невозможно вставить в них вилки советских электроприборов. Для подключения не слишком мощной бытовой техники (до 1 кВт) универсальным будет вариант исполнения с неглубокими розетками.
Конструктивно вилки могут быть литыми и разборными.
Литые вилки прослужат дольше, а разборные быстрее заменить. Учтите при выборе удлинителя и тот факт, что экземпляры с разборными вилками часто могут оказаться контрафактной продукцией, то есть так называемым самопалом.
Также важно правильно выбрать степень пылевлагозащиты. Для использования под открытым небом, например, на даче для подключения газонокосилки или в строительстве для сварочного аппарата, нужно учитывать возможные попадания капель воды
В этом случае нужно выбирать удлинитель с как можно более высокой степенью защиты, она маркируется как IPxx, где xx-цифры и чем они больше – тем более защищено устройство. На фото ниже вы видите пример модели с закрывающимися розетками.
Розеток может быть от 1 до 4. Реже встречаются модели с 5 и более разъемами для подключения вилки. Не покупайте переноску с 4 розетками если точно знаете, что она вам нужна для конкретного прибора и больше вы ничего подключать не будете. В таком он и прослужит дольше и будет безопаснее.
Как выбрать сетевой фильтр для компьютера и ноутбука
Многие, приобретая ноутбук, моноблок или настольный компьютер не забывают и приобретении фильтра пилота, и поступают правильно. Дорогостоящая техника может сломаться в результате скачков в сети, поэтому ее обязательно нужно защищать от поломки.
При выборе фильтра для защиты ноутбука и компьютера нужно посмотреть на такие первостепенные моменты, как:
- количество розеток,
- длину провода,
- наличие кнопки включения и светового индикатора.
Стандартная длина составляет 180 см, но при желании можно поискать модели со шнуром в 3 и 5 м. Чем длиннее провод, тем он практичнее в эксплуатации, а в офисе будет удобнее короткий шнур, чтобы он не путался под ногами.
Если длина провода оказалась короче, чем заявил производитель, остальные качества устройства также могут быть подвергнуты сомнению, от покупки данного устройства лучше отказаться.
Конечно, устройство должно быть мощным, то есть его должно хватить на все приборы, которые вы планируете подключать к нему.
Будет удобно наличие кнопки отключения и включения, чтобы каждый раз не вынимать шнур из розетки, тем более, если она находится в труднодоступном месте. Лампочка будет сигнализировать о том, включено ли устройство или нет.
Розеток должно быть достаточно для всех устройств: роутера, принтера, монитора, сканера, чтобы не пришлось приобретать дополнительные удлинители, не выполняющие функции сетевого фильтра. Также проверьте расстояние между розетками – его должно хватать для удобного подключения сразу нескольких устройств.
Пригодится и крепление под провода, оно будет полезно, если проводов много, и не хочется, чтобы они спутывались. Данный «пункт» необязательный, но будет удобен в эксплуатации.
Стоит иметь в виду, что ни один сетевой фильтр не обеспечит полную защиту компьютера от скачков в сети. С такой задачей справиться под силу только источнику бесперебойного питания или стабилизатору напряжения.
Важно обратить внимание на такую характеристику, как максимальный ток – этот показатель должен быть не менее 10 А, а также энергию скачка – в дорогих фильтрах он может достигать нескольких тысяч Дж. Если у вас есть дети, стоит приобрести модели со специальными шторками
Если у вас есть дети, стоит приобрести модели со специальными шторками
Если у вас есть дети, стоит приобрести модели со специальными шторками.
Также если вы планируете крепить устройство к стене, приобретите сразу фильтр с таким креплением.
Убедитесь, что у фильтра достаточный срок гарантии. Надежные производители обычно дают на свою продукцию гарантию сроком до 5 лет.
Не стоит покупать дешевые устройства сомнительного производства. Лучше потратиться один раз и приобрести качественный надежный фильтр.
ВИДЕО ИНСТРУКЦИЯ
Если у вас ноутбук
Что касается ноутбуков, то они оснащены аккумуляторными батареями, которые способны частично сглаживать скачки напряжения. Но даже при наличии батареи рекомендуется покупка сетевого фильтра, так как батареи могут вести себя непредсказуемо.
Особенно они не любят, когда их не выключают из сети и при этом выключают ноутбук. Если вы забываете или не хотите каждый раз вытаскивать вилку из розетки, воспользуйтесь сетевым фильтром.
Для того, чтобы работа сетевого фильтра была исправной, в устройство не должны подключаться никакие другие приборы, например, утюг или чайник. Также обязательно должна быть заземлена розетка. К сожалению, в старых домах это встречается не всегда.
Нужен ли сетевой фильтр для телевизора
Довольно спорным среди специалистов является вопрос необходимости установки фильтра для телевизора. Многие считают, что если в вашем доме не отключают электричество, то можно обойтись без этого устройства. Но много ли в нашей стране таких домов?
Ведь даже в столице перебои с электричеством – случай нередкий. А это значит, что о покупке фильтра сетевого помехоподавляющего стоит позаботиться. Бесперебойник поможет продлить срок службы техники при часом отключении и включении.
Для установки дома будет достаточно недорогой модели в 250 Ватт. Ее хватит для стабильной работы обычного телевизора в 130 Ватт с учетом роутера и ресивера.
Стоимость такого устройства будет колебаться в районе двух тысяч рублей, что гораздо дешевле, нежели ремонт оборудования в случае поломки. Если же в доме наблюдаются регулярные проблемы с электричеством, стоит приобрести мощный бесперебойник, способный работать достаточно долго.
Для ЖК телевизоров рекомендуется установка стабилизаторов, подобранных под напряжение именно вашей розетки. Как правило, обычные сетевые фильтры не способны защитить дорогие ЖК телевизоры от поломки, это под силу только стабилизаторам.
Для чего нужен сетевой фильтр?
Вначале рассмотрим, какой ток получает пользователь в розетке от электростанции. Генераторы создают ток с ЭДС в форме синусоиды. В то время, пока ток идет к конечному потребителю, практически идеальная синусоида обрастает помехами, выражающимися в дальнейшем в виде шумов. К форме напряжения добавляются гармоники, которые приведут к возникновению помех в работе подключенных к сети устройств. Дополнительно могут появляться перепады и всплески напряжения, вызванные усилением нагрузки на сеть, перебоями в электроснабжении и прочими непредсказуемыми факторами.
Сетевой фильтр необходим для фильтрации помех сети, чтобы подключенные к ней устройства получали чистое питание, и для уменьшения помех, идущих от питающих приборов. Выполнение этой задачи обеспечивается электросхемой, благодаря которой изменения показателей частоты и малые скачки напряжения просто поглощаются. В случае, когда проблемы с сетью выходят за границы, установленные производителем, подача электричества через сетевой фильтр прекращается, поскольку срабатывает предохранитель.
В магазинах можно найти сетевые фильтры с различным количеством розеток. Благодаря этому к одному устройству можно подключить сразу несколько единиц техники, нуждающейся в защите от перепадов напряжения и прочих помех. Однако у таких фильтров есть максимально допустимая нагрузка. Например, к ним нельзя подключать сразу несколько устройств с высокой мощностью. Пренебрегать этим показателем не рекомендуется, поскольку иначе производитель не может гарантировать качественной работы продукта.
Особенности
Современные удлинители (или переноски) представляют собой функциональные приспособления, служащие для передачи электрического питания на расстояние в том случае, когда длины присутствующего в приборе шнура не хватает, чтобы достать до розетки в доме. Состоит переноска из защищенной розетки, которая прикрепляется к электрическому кабелю большой длины, на конце которого предусматривается вилка.
На сегодняшний день выделяют несколько разновидностей удлинителей, однако, наиболее популярными и спросовыми часто оказываются именно устройства со встроенным выключателем. Их характеризует простота и удобство применения. Сегодня такие изделия есть практически в каждом доме.
В таком удлинителе может присутствовать много розеток. Такие экземпляры привлекают покупателей больше всего, поскольку при их эксплуатации нет необходимости постоянно вытаскивать технику из сети, ведь свободных розеток и без того остается достаточно. При этом пользователи могут избежать разбалтывания и износа контактов, что является распространенной проблемой.
Средняя длина шнура подобных устройств составляет от 1,8 до 10 метров. Удлинители всегда имеют в своей конструкции надежные и крепкие корпуса. Чаще всего встречаются экземпляры, в которых данная составляющая делается из специального пластика несгораемого типа.
Как подключить двойную (сдвоенную) розетку
К вашему вниманию подробная пошаговая фото инструкция – как подключить двойную (сдвоенную) розетку.
Двойная или сдвоенная розетка — это моноблок, состоящий из двух штепсельных разъемов для подключения вилок электроприборов, который устанавливается в одно посадочное место (в один подрозетник) и требующий для подключения стандартного набора проводов – фазу, рабочий ноль и землю (защитный ноль).
Применяются двойные розетки чаще всего в случае, когда одинарной розетки уже не хватает для подключения нескольких потребителей, а добавить еще розетку по каким-то причинам нет возможности
Пользоваться такими розетками нужно с особой осторожностью, следить за мощностью подключенных в нее устройств, чтоб их суммарный ток не превышал 10А-16А (в зависимости от характеристик конкретной модели сдвоенной розетки)
Подключение двойной розетки рассмотрим на примере механизмов Schneider Electric модели Sedna.
1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!
2. Разбираем розетку, для этого откручиваем, при помощью отвертки, крепежные винты , как показано на изображении ниже. В результате этого отделяем лицевую панель от механизма двойной розетки.
3. С помощью пассатижей или бокорезов, укорачиваем провода в подрозетнике , чтоб их длинна составляла примерно 10см. Затем снимаем с концов изоляцию на 8-10мм, и, для удобства подключения, подгибаем провода как показано ниже.
4. Помещаем провода в винтовые клеммы механизма сдвоенной розетки , расположение которых указано на изображении ниже. Фазный провод (у нас коричневый) и рабочий ноль (у нас голубой) помещаем в разные крайние клеммы, а защитный ноль – землю (у нас желто-зеленый) в центральную. И с помощью отвертки затягиваем вины.
5. Установив по уровню механизм двойной розетки- закрепляем его в подрозетнике, при помощи крепежных винтов расположенных по бокам (см. рисунок ниже).
6. Последний шаг — это установка лицевой панели. Прикладываем ее к уже закрепленному в стене механизму и затягиваем крепежные винты. Будьте внимательны, не перетяните их, поскольку лицевая панель может разрушиться.
7. Включаем все автоматы в электо щитке и тестируем работу двойной розетки . Установка завершена.
Особенности выбора сетевого фильтра – советы редакции Zuzako
Выбирая сетевой фильтр и/или удлинитель для бытового использования или подключения офисной техники, рекомендуется обращать внимание на следующие параметры:
- уровень защиты;
- наличие термозащиты;
- максимально допустимая нагрузка;
- показатель компенсации импульса;
- количество, тип и особенности расположения розеток;
- длина провода и возможность его компактного размещения;
- дополнительные параметры.
Охарактеризуем перечисленные критерии более подробно.
Уровень защиты
Один из основных параметров, на который следует ориентироваться при покупке фильтра. Как правило, уровень указан непосредственно на изделии (упаковке) и для удобства пользователей разбит на три категории:
- Essential (минимальный, базовый). Сглаживает небольшие перепады напряжения, имеет самую простую защиту от КЗ. Используется для подключения бытовой и кухонной техники, электроинструмента небольшой мощности, осветительных приборов и т.п.
- Home/Office (средний, расширенный). Наиболее распространенный тип сетевых фильтров. Имеет оптимальное сочетание стоимости и уровня защиты. Предназначен для компьютеров, оргтехники,телевизоров и другой чувствительной электроники.
- Performance (максимальный, профессиональный). Имеет наиболее высокий уровень защиты от всех возможных помех, начиная от грозозащиты и заканчивая перегревом контактов. Некоторые имеют встроенные блоки бесперебойного питания. Используется для подключения высокочувствительной лабораторной электроники и дорогостоящей офисной техники.
Терморазмыкаель (термозащита)
При низком качестве электрического тока катушки сетевого фильтра постоянно работают в усиленном режиме. Если при этом используются все розетки, то возможен перегрев устройства. Термический размыкатель отключает оборудование при достижении пороговых значений температуры. У бюджетных моделей это биметаллическое реле, у более дорогостоящих – термосенсор под управлением микросхемы.
Максимально допустимая нагрузка
От этого показателя зависит возможность подключения к фильтру нескольких мощных устройств. К примеру, большинство офисных (бытовых) моделей имеют предел допустимой нагрузки 2,2 кВт. Это позволяет подключить к одному фильтру компьютер и всё необходимое для работы периферийное оборудование, суммарная нагрузка от которого не превышает 10 А. (10 Ампер × 220 Вольт = 2,2 Киловатта).
Показатель компенсации импульса
Основная задача устройства компенсации импульса – это защита от скачков напряжения. Чем больше этот показатель, тем шире диапазон сглаживания. Такая функция крайне необходима для старых электросетей. Параметр указан в килоджоулях (кДж).
Количество, тип и особенности расположения розеток

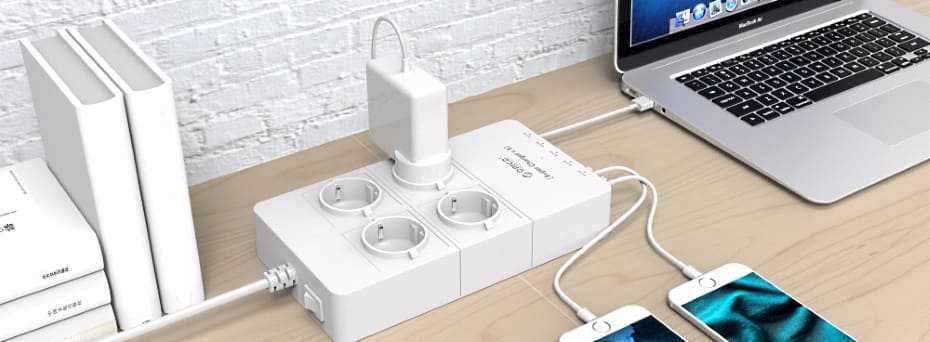

Наиболее распространёнными являются сетевые фильтры на 5-6 розеток. Они оптимальны для подключения домашнего или офисного компьютерного узла: системного блока, монитора, колонки, МФУ/принтера, резервной – для зарядки. Бытовые фильтры-удлинители обычно имеют 3 розетки.
Розетки расположены, как правило, в один ряд. Иногда одна из них находится на некотором отдалении, что удобно, если необходимо подключить вилку с габаритным сетевым адаптером. У многих изделий премиум-класса розетки располагаются в два ряда, что делает устройство более компактным.

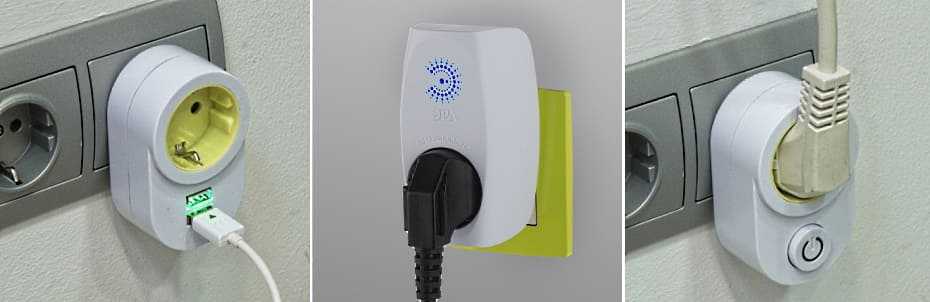

Не так давно появился и стремительно набрал популярность новый класс устройств – фильтры на одну розетку без кабеля. Они используются для обеспечения безопасного подключения одного устройства, к примеру телевизора, котла отопления и т.п. Компактные размеры делают использование подобных устройств более удобными.
Длина провода и возможность его компактного размещения
Выбор длины провода сетевого фильтра зависит от конкретных требований покупателя. Наиболее распространёнными считаются короткие удлинители на 1,2 и 1,8 м. Немного уступают им в популярности 2-3 метровые. Фильтры с длиной кабеля 5 м встречаются довольно редко. У классических удлинителей, использующихся за пределами помещений, длина кабеля может составлять от 20 до 30 м.
Дополнительные параметры
В качестве дополнительных параметров можно рассматривать следующие функциональные возможности и приспособления:
- защитные шторки устанавливаются на отверстия розеток, предотвращают попадание внутрь пыли и защищают от детских шалостей;
- интерфейс для подключения телефонных и телевизионных линий, локальных сетей и внешних интернет-каналов;
- отдельные кнопки отключения на каждую розетку;
- крепежи и проушины для возможности вертикального закрепления.
