Ремонт люстры с пультом управления

Неисправности люстры с ПУ и их устранение

Итак, чаще всего светодиодная люстра с пультом просто не включается. Каковы могут быть причины?

  • Не работает сам пульт. Надо проверить батарейки, они попросту могут разрядиться. Замена их на новые может сразу и решить данную проблему.
  • Если первая причина исключается, а люстра все равно не горит, значит, необходимо разобраться с контроллером. Это так называется приемник, который принимает сигналы от пульта управления.
  • Так как наша люстра – это светильник светодиодный, то соответственно сами источники света напрямую от сети с напряжением в 220 вольт работать не могут. В конструкцию люстры должен быть установлен дополнительный блок питания. Это трансформатор понижающего типа. Ремонт такой неисправности заключается в замене неисправного прибора на новый.

Необходимо отметить, что люстры комбинированного типа – это галогенки, как основной тип освещения, и светодиоды, используемые в качестве подсветки. Так вот всегда необходимо обращать на то, какие галогенные лампы надо устанавливать в осветительный прибор. Имеется в виду их мощность. Если по ошибки были установлены лампы большей мощности, то обязательно сгорит или понижающий трансформатор, или патроны под лампы. Кстати, ремонт патронов в таких люстрах является самым сложным.

Как поменять контроллер

Сразу же оговоримся, что поменять контроллер на новый – удовольствие не из дешевых. Стоит такой прибор в половину самого светодиодного светильника, так что стоит разобраться сначала в неисправностях, а уже после этого решать вопрос покупки и установки.

Если контроллер полностью не работает, то вся люстра гореть не будет. Если горит часть источников света, то необходимо разбираться с группами лампочек по отдельности. Кстати, иногда встречаются ситуации, когда вопрос ремонта решается заменой дистанционного пульта управления.

Итак, рассмотрим ситуацию с невозможностью включить часть люстры. Как исправить ситуацию, какой ремонт для этого понадобится?

  • для этого сначала из схемы отключается контроллер;
  • затем каждую световую группу необходимо по отдельности (по очереди) подключить к напряжению 220 вольт;
  • если одна из них не горит, значит, придется разбираться с блоком ее питания;
  • если, наоборот, все группы горят нормально, значит, все дело в контроллере.

В первом случае думать много не надо, просто на место блока питания устанавливается блок от соседней группы. Если в этом случае лампочки загорелись, придется покупать новый прибор и проводить его установку в схему светильника.

Во втором случае придется менять сам контроллер. Если возможности приобрести у вас его нет, то можно исключить прибор из схемы подключения и перевести выключение и отключение светодиодной люстры от обычного выключателя. Сделать это несложно, потому что сам контроллер в электрической цепи люстры подключается двумя проводами: фазой и нулем. От него нулевой контур поступает на нулевые контакты блоков питания, фазный на фазные.

Замена же контроллера производится также просто. Отсоединяются четыре контакта: два входных, два выходных. Демонтируется прибор, устанавливается новый, производится подключение по старой схеме через четыре контакта. Кстати, на самом приборе (на корпусе) обычно указывается схема подключения, в которой достаточно просто разобраться.

Провести ремонт самого контроллера, в принципе, можно. Но необходимо сначала проверить его на исправность, для чего используется мультиметр, установленный на проверку напряжения. Выставляется режим 220 В, производится тестирование. Если измерительный аппарат показал, что через схему контроллера проходит 220 вольт, то прибор исправен, если нет, то в нем есть какой-то дефект. Как показывает практика, чаще всего все неисправности в плате, другие элементы нормальные. Если вы в этом деле неспециалист, то проводить ремонт своими руками не пытайтесь. Потому что найти дефект очень сложно, иногда даже опытные мастера, не находя его, просто меняют плато.

Иногда причина неисправности – это конденсаторы, которые также можно проверить с помощью мультиметра. Обычно их емкость не меньше одного микрофарада. Если показания измерителя меньше данной величины, то такой конденсатор стоит поменять.

Как подключить люстру с пультом, на дистанционном управлении.

Пожалуй, самыми современными бытовыми осветительными устройствами являются люстры, которые снабжены пультом дистанционного управления. Конструкция такой люстры, как правило, состоит из нескольких светильников (зачастую светодиодных) и контроллера, который является управляющим устройством. Подобные светильники, кстати, могут выполнять не только осветительную функцию, но могут служить в качестве таймера или цветомузыкального многопрограммного устройства. К ним для управления специально прилагается пульт. Впрочем, для некоторых забывчивых людей такое, казалось бы неоспоримое, достоинство может превратиться в недостаток, поскольку они постоянно забывают и теряют дистанционные пульты, когда переходят из комнаты в комнату.

Поэтому некоторые люстры снабжают двумя дистанционными пультами управления — собственно, дистанционным и стационарным базовым, который выполняет функцию поиска. Устанавливается и подключается  стационарный базовый пульт на стене вместо выключателя. Стоит воспользоваться функцией поиска и «потерянный» пульт быстро отыщется благодаря звуковому зуммеру, вставленному в его конструкцию.

Теперь более подробно рассмотрим как подключить люстру с пультом дистанционного управления к проводам и выключателю правильно, а затем посмотрим как установить люстру потолочную. Достаточно легко к сети в старых квартирах подключаются люстры с одним только дистанционным пультом. Заземление подключать не нужно, стоит только подключить общий и любой и двух остальных проводов. Тот провод, который не подключается, необходимо отогнуть в сторону и надежно изолировать.

Новые квартиры с четырьмя проводами, торчащими из потолка, требуют еще и подключение заземления корпуса светильника. Настенный выключатель можно оставить на его месте если он постоянно включен, либо убрать вообще. Если убирать, то два провода на месте выключателя нужно соединить друг с другом.

Впрочем, если есть еще и стационарный пульт все тоже не так уж сложно. Для нормальной работы стационарный пульт требует напряжения  двести двадцать вольт, поэтому необходимо обеспечить его таким питанием. Сначала нужно отключить питание в распределительном щите, демонтировать выключатель на стене, аккуратно развести по сторонам концы проводов, к которым был подключен этот выключатель.

На потолке тогда соединяются общий с одним из двух оставшихся проводов (естественно ,только не с заземляющим) и включается питание. Между оголенными концами присоединенных проводов должно появится небольшое напряжение, которое можно будет измерить с помощью мультиметра.

Проверка напряжения с помощью мультиметра.

Провода, между которыми возникает напряжение, присоединяем к клеммам N и L на стационарном пульте, а оставшийся провод соединяем с клеммой «выход» (впрочем, обозначаться она может и по другому, для этого необходимо ознакомиться с инструкцией, которая прилагается к люстре). В случае наличия клеммы РЕ не надо никуда ее подключать. К сдвоенному питающему потолочному проводу подключается один из проводов, к одиночному — второй, и к заземляющему — третий заземляющий, если, конечно, он имеется.

Устройство и принцип работы люстр ы с пультом

Приборы освещения под управлением дистанционного пульта, обладают довольно сложной конструкцией. Для того чтобы их собрать и подключить потребуются определенные знания и навыки в электронике и электротехнике. Люстр а может эффективно работать на значительном расстоянии, а нужный режим освещения устанавливается с помощью кнопок пульта путем набора несложных комбинаций. Количество функций зависит от конструкции и модели люстр ы.

Все люстр ы с пультом дистанционного управления разделяются на несколько видов:

  • Со светодиодными лампами. В конструкцию входят несколько разноцветных светодиодов, влияющих на постепенно изменяющийся цвет подсветки. В основном эти светильники выполняют декоративную функцию и довольно часто ломаются. Питание светодиодов осуществляется с помощью конденсатора, снижающего напряжение до оптимального значения. Подключение светодиодов выполняется последовательно, поэтому, если перегорает один из них, гаснет вся цепь. Как правило, в процессе ремонта заменяются не отдельные светодиоды, а сразу весь блок.
  • С галогенными лампами. Для питания таких ламп используются трансформаторы, выполняющие импульсное преобразование подаваемого напряжения. В случае поломки каждая из ламп поочереднео проверяется мультиметром. Если лампы находятся в рабочем состоянии, выполняется проверка всех имеющихся трансформаторов.
  • С комбинированными источниками света. У этих люстр наиболее сложная конструкция, в которой соединились светодиодные и галогенные лампы. Они могут включаться поочередно или все вместе. При поломке обнаруживаются недостатки, характерные для первых двух видов люстр .

Все люстр ы оборудуются реле радиоуправления, в котором устанавливается модуль, принимающий радиосигнал, поступающий с пульта. Каждая модель отличается определенным количеством электромагнитных реле, выполняющих коммутацию токов разной мощности.

Питание на реле поступает через гасящий конденсатор, а излишки электроэнергии нейтрализуются балластным конденсатором. Существенным недостатком данного элемента считается место, где он впаян в общую плату. В процессе длительной эксплуатации пайка становится слабее, и реле может отвалиться в любой момент.

Важнейшей составляющей люстр ы является сам пульт дистанционного управления. Он отличается простотой конструкции, минимальным количеством кнопок и набором функций. Следовательно, ремонт люстр ы с пультом дистанционного управления вполне возможно выполнить самостоятельно. Простая электрическая схема гарантирует продолжительную работу, поэтому пульт чаще всего выходит из строя по причине севших батареек.

Как собрать люстру с СДУ

Устанавливаться платы управления могут в любые светильники: от антикварных до самых современных, со светодиодами и галогенными лампами. Достоинства современной аппаратуры в наличии дополнительных плат, осуществляющих различные световые эффекты, и мест для их установки.

Внутри корпуса находятся:

  • контроллер ДУ с антенной;
  • провода питания ламп и подключения сети;
  • клемма, к которой подсоединен заземляющий проводник;
  • платы дополнительных спецэффектов.

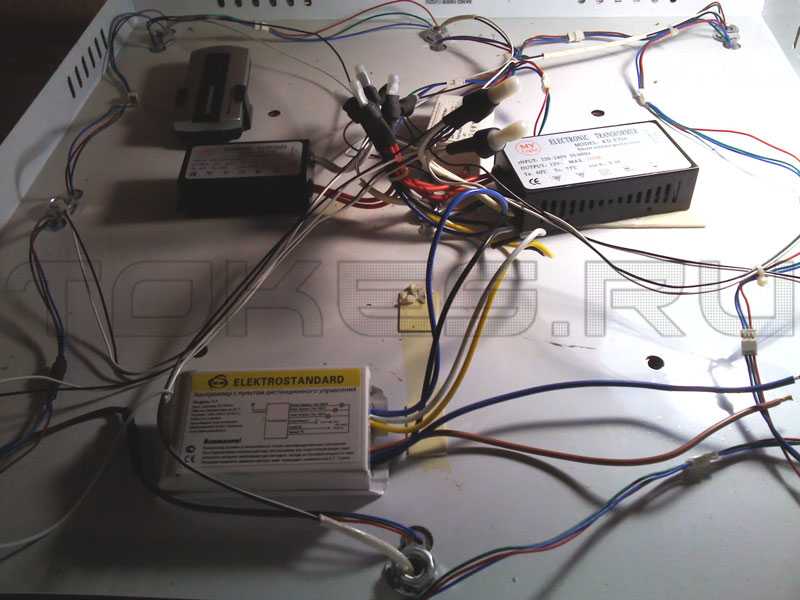

Конструкция люстры с контроллером

Дополнительные возможности системы ДУ

Кроме обычного управления светом, такие системы обладают дополнительными возможностями. Незадействованные каналы управления подключаются к другим электроприборам. Это могут быть бра, электропривод штор или потолочный вентилятор.

Управление одним пультом двумя лампами

Более сложные устройства способны дополнительно к обычным функциям:

  • включать свет по таймеру;
  • менять яркость и цвет светодиодных ламп;
  • служить в качестве светомузыкальной установки.

Кроме обычных устройств на радиоуправлении, есть конструкции, управление которыми осуществляется хлопком или другим громким звуком.

Как подключить люстру с пультом управления

Сборка люстры с пультом управления производится на полу, после чего она крепится на потолок. «Висюльки» к люстре цепляются после окончания работ. Методы крепления таких приборов не отличаются от обычных, но подключение люстры с пультом имеет свои особенности.

Установка выключателя

При отсутствии в комплекте стационарного пульта управления настенный выключатель демонтируется или отключает устройство полностью.

Стационарный пульт устанавливается вместо обычного выключателя и работает, независимо от переносного устройства. Кроме управления светом, стационарный пульт поможет найти мобильный – при нажатии кнопки на настенном устройстве переносное издаёт звуковой сигнал.

Поиск на потолке нулевого и фазного проводов

Согласно ПУЭ, стационарный выключатель должен разрывать фазный провод, но это не всегда так. Поэтому поиск нулевого и фазного провода на потолке начинается с проверки правильности фазировки на выключателе:

  1. включить выключатель, лампа при этом должна гореть;
  2. открыть защитную крышку;
  3. проверить индикаторной отвёрткой наличие фазы на клеммах.

Поиск индикаторной отвёрткой фазного провода

Если индикатор показывает фазу, то подключение выполнено правильно. Если фаза отсутствует, то она появится на одной из клемм при отключенном состоянии устройства. В этом случае подключение выполнено неверно, и его необходимо изменить.

После проверки подключения на выключателе производится поиск ноля и фазы на потолке:

  1. Отключить питание;
  2. Снять люстру и зачистить концы проводов. Развести их в стороны;
  3. Если выключатель многоклавишный, то оставить один отходящий провод. Остальные отключить и заизолировать;
  4. Подать питание и включить выключатель;
  5. Индикаторной отвёрткой найти на потолке фазный провод. Отогнуть его в сторону;
  6. Тестером найти конец, дающий по отношению к фазному проводу 220В. Это нулевой вывод;
  7. Снова отключить питание и подключить контроллер, находящийся в люстре. Лишние концы заизолировать.

Подключение контроллера

Подключение контроллера производится по схеме, находящейся на корпусе устройства или в прилагаемом паспорте. К клемме “L” подключается фазный провод, приходящий от стационарного выключателя или монтажной коробки, к клемме “N” нулевой. Лампа подключается к клеммам “N” и “Out”. При наличии нескольких каналов один из проводов каждой из ламп подключается к своей клемме “Out”, а оставшиеся вместе – к клемме “N”.

Заземление подключается к клемме “PE”.

Схема подключения контроллера через выключатель

Люстра с пультом дистанционного управления даёт дополнительные возможности организации освещения. Подключение таких светильников доступно любому мастеру, обладающему минимальными навыками в электромонтаже и знаниями электротехники.

Подключение люстры с пультом управления своими руками

Прежде чем установить светильник на потолочный подвес, необходимо подключить его к сети и проверить работоспособность всех элементов, в особенности пульта и контроллера. Общая схема подключения приведена ниже.

Чтобы упростить проверку, находим на выводах проводки на потолке ноль и фазу, после чего подключаем люстру с помощью фишек и длинного двухжильного кабеля.

Важно не перепутать подключение сети к контроллеру

Для того чтобы проверить работу пульта и контроллера, необходимо подсоединить сетевой удлинитель с потолка на вход контроллера. Вместо нагрузки подключаем мультиметр в режиме прозвонки и пытаемся включить схему люстры с пульта. Если есть сработка, то необходимо проверить работу трансформатора для галогенок и драйвера для светодиодов.

Их нужно подключить отдельно к черному общему и желтому или белому проводу. Чтобы не вывести электронику люстры из строя, необходимо на выход трансформатора подсоединить хотя бы одну галогенку.

Испытание включения фонаря с пульта «на земле»

Если все работает, собираем схему и крепим детали внутри корпуса люстры. Если возникли проблемы с пультом, то нужно будет проверить питание и напряжение в контрольной точке. Если пульт старый, то проблема с включением люстры могла возникнуть из-за срабатывания контактной поверхности кнопок.

Проверка перед установкой на потолок

Крепление и установка люстры с пультом

Для установки светильника, как правило, используется монтажная планка или крюк. Перед подвешиванием на потолке убираем удлинитель, люстру вывешиваем на крюке на коротком полуметровом шнуре. Так удобнее собирать проводку, затем подключаем входной фазовый провод к контроллеру, а нулевой к общему нулю схемы.

Провода, ведущие на галогенки и светодиодную подсветку, соединяем по временной схеме. Далее с помощью пульта проверяем, насколько устойчиво включаются лампы. Оставляем собранную люстру во включенном состоянии. Через 10-15 минут выключаем, отсоединяем фазу и руками проверяем на наличие сильно греющихся участков. Если таковые имеются, значит, трансформатор или сечение провода выбраны неправильно.

Проверяем нагрев блоков

После прохождения теста можно убрать шнур и закрепить люстру на потолке. Один из способов подключить люстру с пультом управления приведен на видео

Как настроить пульт для люстры

На приборе дистанционного управления имеется несколько кнопок, их количество совпадает с количеством каналов контроллера. Вмешиваться в работу электроники пульта не имеет смысла, так как сигнал команды шифруется, чтобы увеличить помехоустойчивость. Лампы на люстре можно включать, нажимая определенную кнопку на пульте, второе нажатие, как правило, означает команду на выключение. Каналы можно также переключать многократным нажатием на кнопку пульта с «D».

Чем проще устройство, тем реже оно ломается

В последних моделях контроллеров есть также функция регулировки яркости и таймер автоматического отключения освещения.

Устройство и принцип работы прибора

Как правило, потолочные светильники с пультом управления работают в нескольких режимах, основном и вспомогательном. Вспомогательный режим добавляет особый эффект в общую световую палитру помещения. Обычно основное освещение обеспечивает блок светодиодных ламп, которые имеют небольшую мощность, но установлено их довольно много. Дополнительную подсветку могут обеспечивать компактные галогенные лампы с разным цветом излучаемого света.

Устройтсво потолочного светильника с пультом

Подключаются все лампы отдельными блоками, каждый из которых монтируется к контроллеру. Именно он обеспечивает работоспособность и нормальное слаженное функционирование всех режимов и пульта с люстрой. Можно сказать, блок управления является сердцем всего устройства и отвечает за его слаженную работу.

Управление пультом осуществляется с помощью радиоканала. Пульт имеет определённое количество кнопок, которые соответствуют режимам работы светильника. Дальность взаимодействия зависит от типа устройства и потребностей покупателя. Для малогабаритных приборов обычно дальность не слишком большая.

Существуют разновидности, к которым можно подобрать комплектацию с большим радиусом действия. Пульт комплектуется с приёмником, и для замены пульта необходимо будет либо заменить приёмник или же настроить его на необходимую частоту.

Установка контроллера

Чтобы потолочный светильник работала нормально и выполняла свои функции согласно заданной программе, в конструкцию обязательно необходимо подсоединить к блоку управления. Люстра, которая обладает несколькими комплектами светильников, объединённых в блоки, соединяется с помощью контроллера. Каждый блок подсоединяется к нему, а затем контроллер подключается к устройству направления, которое взаимодействует с пультом управления.

Если схема одной группы лампочке нуждается в использовании блока питания, тогда контроллер подключается к нему напрямую. Если же блок питания необязателен, тогда достаточно просто все контакты собрать в цельный провод и направить к управляющему устройству.

Блок управления должен отвечать необходимым параметрам, из-за этого следует подбирать его в соответствии с вашим устройством. Бывают контроллеры с двумя, тремя и более каналами, что позволяет сделать люстру более функциональной.

Зачастую покупая такуой светильник, вся её комплектация будет располагаться в корпусе и спрячется при установке там же. Но если необходимо собирать прибор самостоятельно, тогда постарайтесь установить контроллер именно в корпус, для экономии места.

Если такой возможности нету, его можно установить рядом с выключателем и спрятать в углубление в стене. Для возможности замены, лучше всего закрыть контроллер с помощью специального пластикового корпуса.

Принцип работы люстр с дистанционным управлением

Прежде чем создавать дистанционное управление, необходимо выяснить, как устроены такие люстры, и как они функционируют. Кроме того, очень часто возникает вопрос, для чего нужен пульт, если имеется выключатель?

Основной функцией дистанционного управления люстрой является переключение в ней имеющихся режимов работы с одного на другой. В каждом таком светильнике имеется 2, 3 и более световых групп, с помощью которых создаются различные световые эффекты. Здесь же установлены галогеновые лампочки, обеспечивающие основное освещение и также разбитые на группы. Обеспечение электроэнергией каждой из групп происходит через собственные блоки питания — адаптеры или электронные трансформаторы. Данное оборудование не требуется при использовании лампочек на 220В.

Для управления через пульт используется радиоканал, поэтому его вовсе необязательно направлять непосредственно на люстру. В этом заключается основное отличие от управления телевизорами. В состав радиоканала входит сам пульт дистанционного управления, выполняющий функцию передатчика, и контроллер, играющий роль приемного устройства. Все пульты отличаются различной дальностью действия, в зависимости от необходимости и конкретной обстановки. Для небольших люстр будет достаточно 10-ти метров, а у светильников из общественных мест этот параметр может достигать и 100 метров.

Пульт и приемник представляют собой единую пару, настроенную на общую частоту. В продаже они идут как один комплект. После получения сигнала, питание от приемника поступает на контроллер, отвечающий за создание световых и цветовых эффектов, благодаря определенным сигналам, поступающим к светодиодам. В люстрах используются преимущественно разноцветные светодиоды, которые в совокупности с другими элементами, позволяют добиться нужного результата. Для размещения приемника и контроллера используется общий корпус. Данная система известна как дистанционный выключатель, беспроводное управление и т.д.

Включение и переключение эффектов выполняется путем нажатия кнопок, расположенных на пульте. В случае необходимости он может выполнять функцию обычного выключателя, то есть полностью отключать свет, а затем снова включать его. Сам выключатель, подключенный к домашней электрической сети используется по своему прямому назначению. Очень часто бывает удобнее воспользоваться именно выключателем, нежели искать пульт. При подаче питания на контроллер со стационарного выключателя происходит смена световых режимов и эффектов. То есть, после каждого выключения и включения появляется новый световой режим, что является важным при утере пульта или посаженных батарейках. Таким образом, управление люстрой не прерывается.
