Выбивает пробки (автомат, узо): при включении приборов и по другим причинам

Какими бывают электрические пробки

Электрические пробки бывают двух видов:

  1. 1. С плавкой вставкой
  2. 2. Автоматические с кнопкой включения и выключения

При срабатывании пробки с плавкой вставкой потребуется поменять плавкую вставку на специальном предохранителе, находящемся внутри электрической пробки. В предохранителе, который вы собираетесь поставить вместо сгоревшего, важную роль играют его характеристики: они должны в точности повторять характеристики заменяемого.

Смотреть нужно такой параметр как номинальная сила тока. Если поставить предохранитель с завышенным номинальным током, то при коротком замыкании защитный механизм не сработает, сеть не будет обесточена, в результате скорее всего где-нибудь перегорит электропроводка, поиск неисправности которой достаточно сложен, если она замурована в стене.

Внимание! Не так давно в продаже появились китайские чудо-предохранители. Продавец рекламирует их как “долговечные”. При проверке этих предохранителей, на один из них номиналом 10 ампер подали силу тока в 20 ампер, что в два раза превышает требуемый номинал, и предохранитель не сгорел: сгорело все, что висело в нагрузке

Поэтому запомните: предохранитель – предохраняет, он должен сгорать, чтобы не сгорели электроприборы

При проверке этих предохранителей, на один из них номиналом 10 ампер подали силу тока в 20 ампер, что в два раза превышает требуемый номинал, и предохранитель не сгорел: сгорело все, что висело в нагрузке. Поэтому запомните: предохранитель – предохраняет, он должен сгорать, чтобы не сгорели электроприборы.

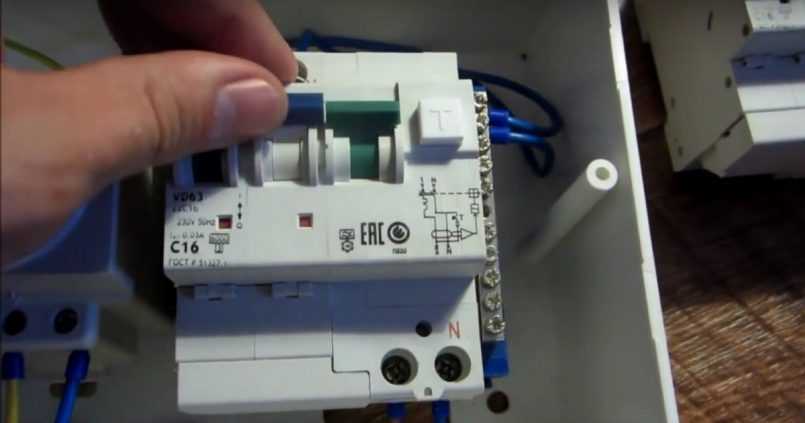

В этом плане автоматы предпочтительней, поскольку плавкой вставки у них нет, там присутствует специальный механизм, который можно неоднократно включать и выключать одним переключением тумблера, поэтому случайно перепутать номинал там не получится.

Такие защитные устройства должны присутствовать во всех электрических цепях, при этом необходимо разделять их по группам: розетки от одного автомата, свет – от другого. Так легче узнать причину срабатывания защитного механизма.

Порядок действий при отключении

Не надо торопиться и пытаться включать всё подряд, если выбило пробки. Спешка может привести к порче электроприборов или пожару. Анализируйте ситуацию перед случившимся отключением. Узнайте, есть ли электричество в соседних квартирах.

Мерцание ламп, срабатывание UPC у компьютера сигнализируют о перепаде напряжения сети. Если у соседей также, то это проблемы центральной подстанции. Подстрахуйтесь и выключите электроприборы. Если мерцание только в вашей квартире, надо проверить проводку и щитовое оборудование.

Что делать, если выбило пробки в квартире при включении нового мощного электроприбора, такого как водонагреватель? Проверьте соответствие мощности АВ на линии подключения. В инструкции к прибору указываются характеристики мощности, именно такой выключатель надо смонтировать в щиток.

Никаких перепадов не было, новые приборы не включали, а пробки все равно вылетели, обследуйте целостность розеток, включенных туда приборов и щитовое оборудование. Найдите неисправность, исключите повторную возможность короткого замыкания.

Наиболее частые поломки, при которых машина выбивает УЗО (или автомат)

Если вышибает пробки, то скорее всего, что-то «коротит». Очень редкий, но возможный случай – стиральная машина выбивает автомат из-за большого содержания конденсата на электрических элементах внутри машины. В этом случае достаточно оставить машинку на сутки-другие в покое в хорошо проветриваемом помещении.

Но повторимся, шанс, что это ваш случай – не высок. Значительно чаще со стиральными машинками случаются следующие неприятности:

Поломка

В чем проблема

Стоимость ремонта * **

Неисправность ТЭНа (трубчатого электронагревателя)

При работе машинки ТЭН постоянно находится под воздействием воды, моющих средств и микрочастиц из стираемых вещей. Все это постепенно разъедает его оболочку и  приводит к попаданию влаги на нагревающую спираль внутри прибора, выходу ТЭНа из строя и короткому замыканию.

Сломанный ТЭН подлежит замене

От 1000 руб.

Неисправность управляющей платы

От влажности на управляющей плате могут окислиться контакты. Это приводит к замыканию – как следствие, стиральная машина выбивает пробки.

Сломанную плату необходимо отремонтировать или заменить – в зависимости от степени повреждения.

От 1500 руб.

Неисправность мотора стиральной машины

Замыкания в моторе стиральной машины происходят либо в случае протечки воды внутри машинки, либо из-за естественного износа. В обоих случаях происходит межвитковое замыкание.

Неисправный мотор не подлежит ремонту, требуется его замена.

От 1500 руб..

Неисправность кнопки включения

Кнопка включения используется чаще всех остальных: именно поэтому ее контакты «изнашиваются» быстрее прочих. Добавим к этому вероятность окисления – и получим не малый шанс получить короткое замыкание именно на кнопке пуска.

Требуется перепайка контактов и/или замена кнопки.

От 700 руб..

* Пожалуйста, обратите внимание, что в таблице указана ориентировочная стоимость ремонта. Точную смету на все работы мастер предоставит вам после диагностики стиральной машины

Диагностика проводится бесплатно, но при отказе от ремонта необходимо оплатить 400 рублей за выезд специалиста.

** Цены указаны только на работу мастера, без учета стоимости запасных частей.

Потенциальные причины срабатывания

Почему выбивает пробки? Если нет дополнительной (дифавтомата, УЗО) зашиты, то существуют лишь три основные причины, это:

  • короткое замыкание — моментальная перегрузка;
  • превышение номинальной нагрузки (длительное);
  • неисправность самого прибора.

Короткое замыкание (КЗ)

К самым опасным последствиям может привести короткое замыкание — внезапный и резкий скачок тока цепи, который провоцирует мгновенный нагрев проводов. Одновременно падает напряжение, а следствием становится перегорание проводки либо — еще хуже — пожар. Вызвать такую аварийную ситуацию способна некорректная коммутация аппаратуры, повредившаяся изоляция, попадание воды на проводку.

Чем быстрее среагирует защитное устройство, тем меньше короткое замыкание причинит вреда. Есть происшествия, знакомые многим. Например, КЗ при включении света. Его вызывают замкнутые оголенные провода, находящиеся в патроне, нередки ситуации, когда сама лампа становится источником проблемы. В этом случае небольшое короткое замыкание возникает внутри колбы, но это явление не приводит к серьезным последствиям: из строя выходит только лампа.

Превышение номинальной нагрузки

Это происшествие не заканчивается печальными последствиями, а виноваты в перенапряжении сети зачастую сами хозяева, включающие несколько приборов в одну розеточную группу. Причина — разница между пусковым и рабочим током: первый несколько превышает второй.

Большую опасность представляют мощные агрегаты — например, бойлеры, стиральные машины, холодильники, провоцирующие при пуске сильный скачок тока в электроцепи. Чтобы избежать нередкого выбивания пробок, лучше всегда тщательно контролировать все приборы, включенные в конкретную розеточную группу. Это относится как к их количеству, так и к мощности.

Неисправность оборудования

Любая пробка, автомат — сложные устройства (особенно — последний), которые рано или поздно могут попросту выйти из строя, либо начать работать некорректно, поэтому такие варианты также нельзя исключать. Решение одно — покупка нового аппарата, современного. Иная ситуация — внезапная поломка мощной бытовой техники — ведет к такому же результату — срабатыванию механизма защиты.

Причины без явных причин

Это провода в старых домах, возведенных во время существования Советского Союза. Тогда суммарная мощность небольшого набора бытовой техники была довольно мала, поэтому и электроцепи не подвергались большим нагрузкам. Такие провода совсем не предназначены для того изобилия приборов, существующих теперь практически в каждом доме. В этом случае единственный путь обезопасить себя от постоянно выбиваемых пробок — поиск и замена потенциальных слабых участков.

Избыточная влажность — еще одна возможная виновница выбивания пробок. Воздух имеет достаточно сильное электрическое сопротивление. Тот, что постоянно насыщается парами воды, теряет это свойство. Поэтому обустройством розеток в помещениях с повышенной влажностью — в банях, подвалах, ванных комнатах — должны заниматься только профессиональные электрики. Для монтажа устройства там необходимы специальные конструкции, имеющие довольно высокий уровень защиты от влаги.

Плохой контакт на клеммах также может стать причиной срабатывания автоматического защитного оборудования. В большей мере этим грешат мягкие алюминиевые проводники. Ослабленный контакт неизбежно приводит к нагреванию аппарата. На такие изменения реагирует тепловой расцепитель (биметаллическая пластина), логичный результат — срабатывание защиты. Чтобы избежать потенциальных проблем, необходима хотя бы ежегодная ревизия электрощитка, подтягивание клемм. Если эта операция не помогает, то следует искать виновников в другом месте.

Что нужно знать заранее

Первое, если у вас выбило пробки старого типа с плавкими вставками, ни в коем случае не ставьте в них «жучки», но сейчас уже не только по соображениям безопасности. Современная бытовая техника насыщена электроникой. Загрубление плавкого предохранителя источник неполадок не ремонтирует и не устраняет. Включение чего угодно – от планшета до утюга и стиралки – в неисправную сеть может стоить ремонта многократно более дорогого, чем покупка пары-двух пробок-автоматов, вполне заменяющих автомат токовой защиты.

Второе, до определения причины срабатывания автоматики защиты все, что включено в розетки или через штатные выключатели, должно быть отключено. Отключения и пробные включения производятся только на обесточенной проводке последовательно по потребителям: выключаем общий автомат (см. далее) или пробки-автоматы, вынимаем все вилки из розеток, выключаем выключатели. Нужно проверить какой-то прибор или светильник – включаем в розетку или выключателем, включаем общий автомат или пробки. Требуется для проверки подключить следующий прибор, или светильник – снова выключаем общую автоматику, подключаем и т.д.

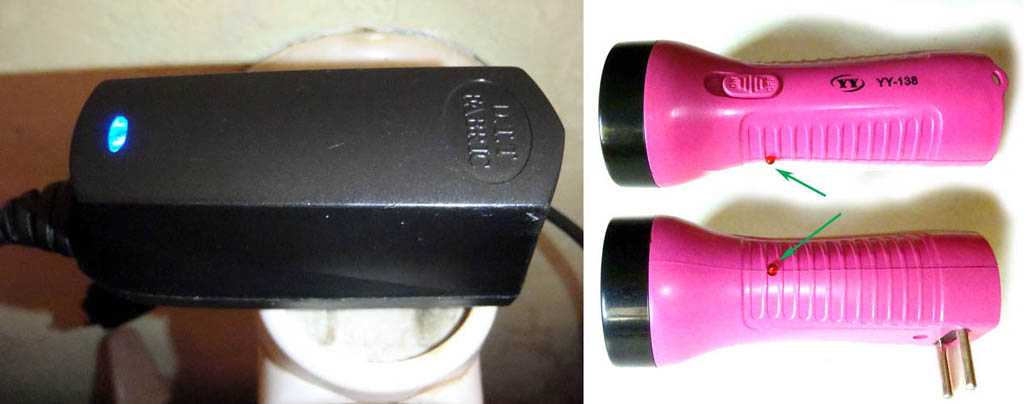

Подручные средства для проверки наличия напряжения в розетках

Третье, предположим, что у вас нет тестера, индикатора-фазоуказателя и вы вообще представления не имеете, что это такое. В таком случае проверить наличие напряжения в квартире при пробном включении, не рискуя собой и дорогой техникой, можно с помощью зарядного устройства для телефона со световым индикатором (слева на рис.) или светодиодного фонарика с подзарядкой (справа). Зарядку включают в розетку без телефона, а фонарик – не включая света. Ни в каких нормативных документах возможности использования этих устройств в таком качестве не предусмотрено, но для дилетанта они даже безопаснее индикатора фазы и тестера: ухватиться по неопытности за оголенную часть щупа или пытаться померять напряжение тестером, включенным на измерение тока, невозможно. Сами «квази-индикаторы» на аварийной сети могут выйти из строя (проводники внутри них очень тонкие), но они недороги и ремонтопригодны. Однако мы забегаем вперед, сначала нужно добраться туда, где выбило.

ВЩ и ЩА

Защитная автоматика в квартире чаще всего монтируется рядом с электросчетчиком на вводном щите ВЩ. Если защита пробками, ВЩ может быть совершенно допотопным (поз. 1 на рис.), халтурно сделанным, поз. 2, но рядом с ВЩ всегда найдется распределительная коробка (дозатор, «доза», показано красной стрелкой). Из дозатора расходятся ветви проводки по комнатам. Так вот, открывать дозатор, не будучи электриком, нельзя. Источник неисправности в таком случае нужно искать пробными включениями (см. выше и далее).

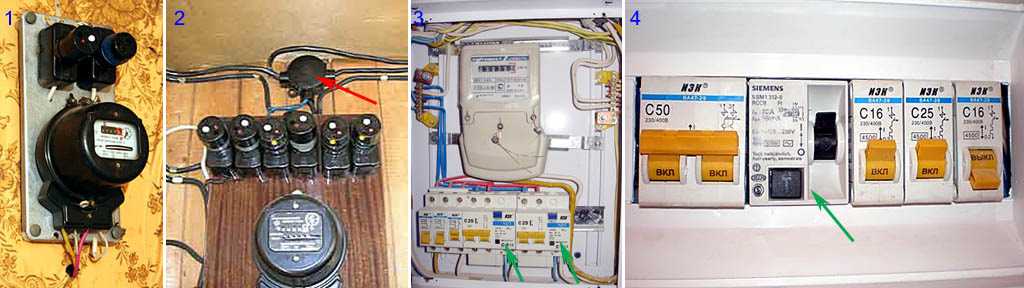

Вводные щиты и щит автоматики в квартире

В квартире с ВЩ современного типа (поз. 3) поиск, отчего защиту вышибает, начинается в перебора ветвей проводки: они включены через отдельные автоматы на токи меньшие, чем общий (главный). В таком случае сначала выключают автоматы ветвей, включают главный автомат, и, включая по очереди автоматы ветвей, находят неисправную, а ее уже проверяют, как в пред. случае. Если квартирные счетчики на лестничной клетке, то вместо ВЩ в прихожей будет щит автоматики ЩА. В таком случае труднее будет найти причину срабатывания защиты по реактивности, см. далее.

Что нужно знать заранее

Первое, если у вас выбило пробки старого типа с плавкими вставками, ни в коем случае не ставьте в них «жучки», но сейчас уже не только по соображениям безопасности. Современная бытовая техника насыщена электроникой. Загрубление плавкого предохранителя источник неполадок не ремонтирует и не устраняет. Включение чего угодно – от планшета до утюга и стиралки – в неисправную сеть может стоить ремонта многократно более дорогого, чем покупка пары-двух пробок-автоматов, вполне заменяющих автомат токовой защиты.

Второе, до определения причины срабатывания автоматики защиты все, что включено в розетки или через штатные выключатели, должно быть отключено. Отключения и пробные включения производятся только на обесточенной проводке последовательно по потребителям: выключаем общий автомат (см. далее) или пробки-автоматы, вынимаем все вилки из розеток, выключаем выключатели. Нужно проверить какой-то прибор или светильник – включаем в розетку или выключателем, включаем общий автомат или пробки. Требуется для проверки подключить следующий прибор, или светильник – снова выключаем общую автоматику, подключаем и т.д.

Подручные средства для проверки наличия напряжения в розетках

Третье, предположим, что у вас нет тестера, индикатора-фазоуказателя и вы вообще представления не имеете, что это такое. В таком случае проверить наличие напряжения в квартире при пробном включении, не рискуя собой и дорогой техникой, можно с помощью зарядного устройства для телефона со световым индикатором (слева на рис.) или светодиодного фонарика с подзарядкой (справа). Зарядку включают в розетку без телефона, а фонарик – не включая света. Ни в каких нормативных документах возможности использования этих устройств в таком качестве не предусмотрено, но для дилетанта они даже безопаснее индикатора фазы и тестера: ухватиться по неопытности за оголенную часть щупа или пытаться померять напряжение тестером, включенным на измерение тока, невозможно. Сами «квази-индикаторы» на аварийной сети могут выйти из строя (проводники внутри них очень тонкие), но они недороги и ремонтопригодны. Однако мы забегаем вперед, сначала нужно добраться туда, где выбило.

ВЩ и ЩА

Защитная автоматика в квартире чаще всего монтируется рядом с электросчетчиком на вводном щите ВЩ. Если защита пробками, ВЩ может быть совершенно допотопным (поз. 1 на рис.), халтурно сделанным, поз. 2, но рядом с ВЩ всегда найдется распределительная коробка (дозатор, «доза», показано красной стрелкой). Из дозатора расходятся ветви проводки по комнатам. Так вот, открывать дозатор, не будучи электриком, нельзя. Источник неисправности в таком случае нужно искать пробными включениями (см. выше и далее).

Вводные щиты и щит автоматики в квартире

В квартире с ВЩ современного типа (поз. 3) поиск, отчего защиту вышибает, начинается в перебора ветвей проводки: они включены через отдельные автоматы на токи меньшие, чем общий (главный). В таком случае сначала выключают автоматы ветвей, включают главный автомат, и, включая по очереди автоматы ветвей, находят неисправную, а ее уже проверяют, как в пред. случае. Если квартирные счетчики на лестничной клетке, то вместо ВЩ в прихожей будет щит автоматики ЩА. В таком случае труднее будет найти причину срабатывания защиты по реактивности, см. далее.

Внутреннее замыкание магнетрона

В инверторных СВЧ печах конструкторы ввели отрицательный электрод магнетрона. Для того чтобы удостовериться, что магнетрон на самом деле не функционирует:

  • Поставить воду в печь.
  • Включить на полторы минуты и тщательно прислушаться.
  • Если слышен звук, который прерывается, то это свидетельствует о этом, что у магнетрона кончилась эмиссия катода, и вылетели электроны.
  • Он сам практически не нагревается и соответственно вода также будет прохладная.
  • Если этот компонент системы сломался, то следует осуществить его замену:
  • Открутить магнетрон – разрядить теплообменник, убрать питание, открутить от него воздухоотвод, для того чтобы он не мешал, и отвинтить болты.
  • Установить другой, зафиксировав болтами. Система волновода так организована, что за края возможно зацепиться как шайбами, так и крючками. При смене отдельных видов магнетронов возможно высверлить дыры под саморезы непосредственно в волноводе, в случае если не совпадают отверстия. Здесь главное, чтобы вентилирование было соблюдено и ориентировано правильно
  • Поставить на место воздуховод.
  • Проверить его работу – установить воду, включить и прослушать. В начале работы он может несколько потрещать. Вода должна быть теплой и магнетрон тоже.

Будьте особенно осмотрительны и при смене не оставляйте мусора в волноводе. Сор приведет к беспорядку СВЧ волн в волноводе в следствии чего печка будет испускать радиоактивные волны.

Сборка своими руками

Для выполнения работы понадобится умение владеть паяльником и некоторые познания в электротехнике. Также нужен набор деталей, из которых будет собран сенсорный выключатель. Он питается от 220-вольтной сети.

На рисунке внизу изображена схема работы устройства.

Для сборки выключателя понадобятся такие компоненты:

  • пара транзисторов KT315;
  • сопротивление (на 30 Ом);
  • полупроводник D226;
  • обычный конденсатор на 0,22 мкФ;
  • блок питания (также подойдет мощная 9-вольтовая батарея);
  • электролитный конденсатор (100 мкФ, 16 вольт).

Указанные выше компоненты спаивают согласно рассмотренной ранее схеме.

При желании и умении можно собрать сенсорный выключатель своими руками. Это позволит сэкономить определенные деньги. Если же возможность самостоятельной сборки отсутствует, то и покупная модель полностью себя оправдает благодаря своей экономичности и комфортному управлению светом.
