Про схемы подключения диммера

Можно было бы разделить схемы подключения диммера по типу регулируемой нагрузки. А именно,

• для активной и реактивной нагрузки;
• для ламп накаливания, люминесцентных ламп и светодиодных лент и ламп.

Однако сами схемы подключения диммера для различных типов нагрузки не меняются, меняются лишь типы диммеров. Так как диммер это готовое изделие, то, как у готового изделия у него есть клеммы подключения, которые и должны быть важны при подключении. Например:

Вот простая схема подключения диммера для светильника с лампой накаливания или энергосберегающей лампы. Фазный приходящий провод идет на клемму диммера с маркировкой «L». Отходящий провод от диммера идет на светильник (лампу). Нулевой провод, обходя диммер, идет сразу на светильник.

Для конкретного светорегуляторы, схемы подключения будет такой же, только могут смениться обозначения клемм.

Если мы посмотрим, на схему подключения диммера для светодиодной ленты, то она будет аналогичной. Дополнится схема лишь блоком (блоками) питания которые будут стоять между питанием и диммером.

Вот еще одна более объемная схема, взятая из германского источника для подключения нескольких светодиодных лент.

Повторюсь, принципиально схемы подключения не меняются, меняются лишь типы диммеров.

Установка вместо обычного выключателя

Монтаж диммера в качестве выключателя осуществляют так:

1. засверливаются в стену перфоратором или дрелью, вооруженной коронкой (цилиндрическим сверлом). Коронками с напылением (алмазными, карбидно-вольфрамовыми) сверлят в безударном режиме, зубчатыми — в ударном. Габариты для высверливания равны глубине и диаметру (слегка превышает) подрозетника;
2. выбивают зубилом или перфоратором материал внутри высверленной окружности, формируя глухое отверстие;
3. пробивают в стене штроборезом, перфоратором, болгаркой или зубилом штробу — канал, ведущий от распределительной коробки к проделанному отверстию. От точки опуска штробы к месту установки диммера пробивают канавку к светильнику. На подходе к отверстию ее косо заглубляют, чтобы можно было подвести провод к задней стенке подрозетника;
4. закладывают в штробы провода и заполняют ее раствором.

Затем:

1. в подрозетнике выдавливают одну из заглушек с той стороны, с какой подведен провод;
2. заводят торчащий из стены провод в отверстие;
3. готовят алебастровый или цементный раствор и закладывают небольшую его порцию в отверстие;
4. устанавливают подрозетник в отверстие. Раствор при этом выдавливается и заполняет часть пространства между подрозетником и стеной. Остальное заполняют раствором при помощи кельмы;
5. торчащие из подрозетника провода освобождают от изоляции, зачищают концы жил и подключают их к клеммам на внутренней части диммера;
6. складывая провод гармошкой, помещают внутреннюю часть в подрозетник и выкручивают специальные винты, разводя в стороны распорные лапки;
7. прикручивают внутреннюю часть саморезами к подрозетнику;
8. прищелкивают к подрозетнику лицевую панель.

Остается подключить провода к светильнику и проверить работоспособность диммера.

Провода лучше помещать в гофру: если перегорят, можно заменить без вскрытия штробы.

Виды диммеров и особенности конструкций

Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от двухклавишного выключателя, который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.

Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.

Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.

Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.

Формой корпуса он напоминает стандартную электроустановку – розетку или выключатель – поэтому может монтироваться как в подрозетник, так и просто в свободную стенную нишу. Фиксация происходит за счет упругой металлической лапки-распорки или двух лапок, а контакты также стандартны.

Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.

Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.

Современные электронные модели могут управлять одновременно нескольким светильниками (от 2 до 5), установленными в разных помещениях. Дистанционные устройства укомплектованы пультом д/у. Но нужно помнить – чем шире функциональность диммера, тем выше его стоимость.

Если говорить об отличиях в установке, то монтаж и подключение электронных устройств практически такое же, за исключением нюансов, характерных для отдельных производителей.

Три основных схемы подключения

Светорегуляторы могут быть установлены с учетом нескольких схем. Реостатные и сенсорные приспособления управляются с одного места.

В спальнях стараются использовать вариант с регулировкой из двух мест.

Один регулятор устанавливается у кровати, а вот второй у входа. Лежа в постели можно менять яркость освещения.

В большом помещении стоит обратить внимание на схему, где регулировка проводится с одного места, а управление – с трех. Идеальное решение в таком случае – проходные регуляторы освещения

Двойной диммер

По своей конструкции он напоминает обычный выключатель. Левая клавиша отвечает за включение и выключение освещения. Вторая клавиша отвечает за интенсивность освещения. Для монтажа такого устройства необходимо позаботиться об установочном гнезде, параметры которого напрямую зависят от самого регулятора света. Такие модели – идеальное решение для мест с тонкими перегородками, где так просто не вместить обычные приспособления. Такие моноблоки имеют двухпроводное подключение.

Как подключить плавный переход освещения

Плавный переход освещения возможен с применением диммера. Устройства могут контролироваться с пульта или смартфона. При этом допускается настройка промежутка времени, когда свет от тусклого сменится ярким. А наличие патронов с функцией регулирования упрощает процесс установки.

Основной принцип схемы выстроен на снижении силы тока при манипуляциях с устройством. Главная деталь схемы подключения – применение конденсатора и транзистора. Схема подключения простая и предоставляется производителями диммеров, или находится в сети.

Подключение

Далее при рассмотрении различных вариантов подключений мы будем опускать подсоединение защитного заземления (жёлто-зелёный провод). Во-первых, не на всех приборах оно есть, а во-вторых, сложностей оно вызвать, в принципе, не должно.

Простейшая схема

Если проводов, к которым подсоединяется люстра, всего два (ноль и одна фаза), а прокладывать дополнительную проводку желания нет, применяют одинарный выключатель. Здесь количество рожков на люстре принципиальной роли не играет, поскольку все они будут включаться одновременно. Вместо обычного одноклавишного выключателя можно использовать диммер для плавной регулировки освещения либо сенсор.

Применение многоклавишного выключателя с люстрой на несколько рожков

Если проводка позволяет, можно подключить многорожковую люстру к многоклавишному выключателю. Для этого фаз должно быть несколько. Многие современные люстры позволяют использовать имеющиеся на них светильники отдельно или группами.

Возможные варианты подключения группами (при пяти рожках):

• 1+4;
• 2+3;
• 1+2+2.

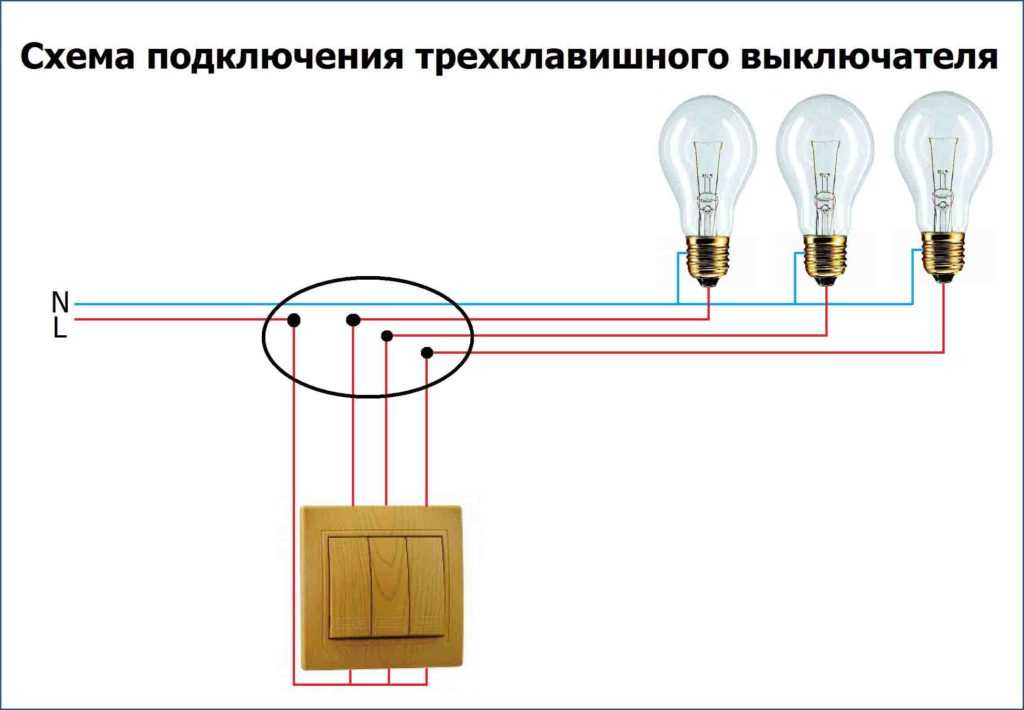

В третьем случае понадобится уже трёхклавишный выключатель. Можно, конечно, извратиться и сделать включение каждого рожка отдельно, посредством пяти клавиш, но смысл? И где взять пять фаз?

Ещё один вариант применения, скажем, двухклавишного выключателя – управление освещением в раздельных помещениях, например, в туалете и ванной.

Использование проходных выключателей

Если есть необходимость включить свет, проходя из одного конца коридора в другой, а затем его выключить, применяют одинарные проходные выключатели. Также они используются на лестницах и в просторных спальнях, чтобы не вставать с кровати.

На лестнице с несколькими маршами можно оборудовать серию таких выключателей, разместив их внизу, на лестничных площадках, и вверху. Нажатием одной клавиши будет выключаться предыдущий светильник, и включаться следующий.

Использование датчиков движения

Их монтируют практически так же, как и обычные одноклавишники, с одним нюансом – датчик движения нуждается в отдельном питании в 220 вольт. Поэтому на него, в отличие от стандартных выключателей, помимо фазы, подводят ещё и рабочий ноль. Это означает, что при прокладке кабеля к нему от распределительного короба понадобится не две, а три жилы.

Как следует из названия, датчик срабатывает при приближении человека, замыкая цепь и включая освещение.

Перечисленные выше способы подключения выключателя к лампочке – лишь малая часть из возможных вариантов, но зато наиболее часто используемые в быту.
