Не горит люстра с пультом — причины и решения
Третий — включение либо отключение светодиодов. Светодиоды управляются LED-драйвером.
Принцип действия лампы с пультом дистанционного управления простой: блок управления (который, кстати, построен на базе безызвестной микросхемы CS52121AGP некой фирмы Semico или Semic (точно не Semiconductor), информацию о которой не удалось найти нигде) получает последовательность импульсов от пульта (который, кстати, тоже построен, видимо, на почти аналогичной микросхеме передатчика CS5211AGP той же замечательной фирмы), анализирует сигнал и подаёт напряжение на нужное реле, которое коммутирует питание LED-драйвера и блоков питания ламп на 12 В.
На пульте есть четыре кнопки:
- Включение/выключение канала #1
- Включение/выключение канала #2
- Включение/выключение канала #3
- Включение/выключение всех каналов одновременно
Естественно, на любой из первых трёх каналов можно подключить всё, что угодно.
В люстре неисправен был блок приёмника, т.к. пульт работал отлично, плата же приёмника никак не хотела реагировать на команды пульта. После проверки платы приёмника был сделан вывод, что неисправна та самая микросхема CS52121AGP.
Так, как даже при «прокачанном» навыке «гугление» информации по данной микросхеме, а соответственно и аналога не было найдено, пришлось приобрести новый блок управления с новым пультом.
Для сравнения даны новый и старый блоки с пультами. Новый (сверху на фото) современнее: при тех же технических характеристиках он раза в два меньше своего предшественника.
Заказать такой пультс управляющим блоком можно в интернете, например, здесь:
Трёхканальный
Четырёхканальный
Подставка для пульта удобно крепится на стену, и может использоваться, как стационарный переключатель
Заменяем блок управления на новый. В комплекте нового был двухсторонний скотч, которым удобно крепить блок на гладкую панель, в данном случае — верхнюю стенку люстры.
Новый блок сразу же заработал, как надо, ничего настраивать не требовалось. Требовалось только аккуратно это всё обратно уложить и отдать клиенту.
Отремонтированная люстра с пультами управления
Как устроен светильник с ПДУ?
Эта техника имеет довольно много преимуществ перед обычными, ничем не примечательными люстрами, но главные их достоинства — эффектность освещения и удобство. Осветительные приборы, управляемые пультом, являются довольно сложными конструктивно, поэтому навыки в электротехнике и электронике у мастера приветствуются. Если светильники с обычными лампами накаливания имеют простой механический выключатель, то здесь принцип совершенно другой. Сигнал от пульта управления улавливает детектор специального радиореле. «Умные» люстры имеют в составе следующие элементы:
- контроллер;
- пульт управления;
- блок (или блоки) ламп: галогенных и/или светодиодных.

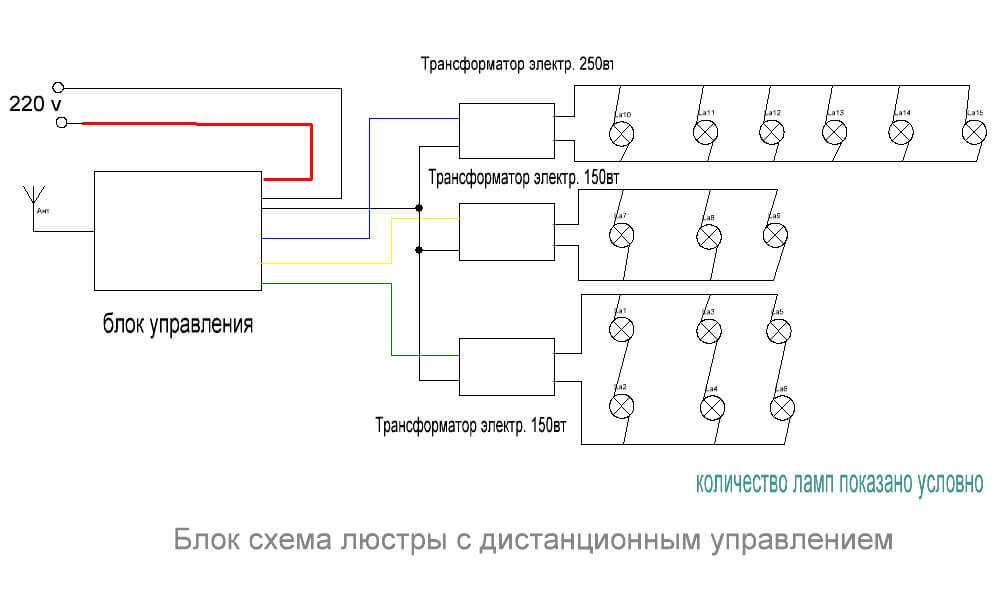

Комплект из двух первых элементов называют блоком радиоуправления. Контроллер (другое название — свитч, switch) — беспроводной переключатель, блок управления светодиодами и/или галогенными лампами. Это радиоуправляемое реле, принимающее команды. Внутри него находится радиомодуль (RF-модуль). Им можно управлять двумя способами: с помощью клавишного переключателя, находящегося на стене, или пультом управления, этот ПДУ имеет минимальное количество функций (клавиш-кнопок).
В блоке управления могут находиться 2-7 электромагнитных реле, переключающих каналы, подающих питание на трансформаторы. Количество тех и других в приборе зависит от модели люстры. «Ахиллесова пята» реле радиоуправления — слабая пайка: элементы со временем отсоединяются от печатной платы. Перед реле располагается гасящий конденсатор. За ними — балластный конденсатор, предохраняющий осветительные приборы от резких скачков напряжения. Если даже одна из ламп вдруг выходит из строя, цепь перестает работать.
В блок галогенных ламп помимо них входит блок питания — электронный трансформатор. На входе светодиодного блока стоит драйвер, мощность которого рассчитана на точное количество светодиодов. Число последних может сильно отличаться: есть модели с 4 приборами, к некоторым драйверам возможно подсоединение 22 светодиодов, или более.
Насколько сложен будет ремонт люстры с пультом, зависит от ее вида. Приборы бывают с галогенными лампами, со светодиодными, или комбинированными — с обоими видами. Последняя программируемая техника, имеющая три разных режима работы, из-за большей сложности устройств ломается гораздо чаще. Самые простые электрические схемы могут гарантировать длительную работу без поломок.
Причины, по которым мигает люстра и что делать в этих ситуациях
Одна из основных причин, при которых происходит мигание люстры, вне зависимости от типа ламп – плохой контакт. Причем неисправность может находиться в любой точке, как в квартире, так и за ее приделами. В последнем варианте достаточно подсоединить контрольный прибор на входе кабеля в квартиру и если электропитание нестабильно, необходимо вызвать мастера обслуживающей организации.
В качестве измерительного прибора используется цифровой или аналоговый тестер. Напомним, что перед измерениями необходимо ознакомится с инструкцией для правильного выбора диапазона измерений.
Если на входе напряжение стабильно, следующим шагом нужно проверить все точки соединения проводов и места их подключения к выключателям и самой лампе. Нередко дополнительное обжатие клемм позволяет устранить неисправность. При проведении работ необходимо соблюдать меры безопасности и не касаться токопроводящих деталей голыми руками. В качестве тестера можно использовать отвертку со световым индикатором, который реагирует при контакте с проводом «фаза».
Еще одна причина, почему мигает свет в люстре, это некачественные детали патрона. При включенном освещении цоколь лампы нагревается и усиливает давление на прижимной контакт патрона, а после выключения, при остывании изделия, этот контакт не возвращается в исходное положение. Как правило, на непродолжительное время проблема решается изменением формы контакта, но лучше сразу заменить деталь на более качественную.
Вышеперечисленные причины можно считать общими для всех светильников вне зависимости от типа ламп используемых в них. Но люстры со светодиодными лампами заслуживают отдельного разговора.
Проверяем пульт и контроллер
Если лампа перестала работать и не включается от пульта. Как уже было сказано выше, первым делом следует заменить батарейки. Если такая махинация не помогла решить проблему и прибор не включается, тогда следует переходить к проверке работоспособности этого пульта и самого контроллера.
Если у вас есть дополнительный пульт, который подходит к контроллеру, можно использовать его в качестве тестера. Если и с его помощью ничего не вышло, тогда неисправность пульта можно отложить в сторону, проблему заключена в устройстве управления всей схемой.
Проверьте правильность подключения контроллера, возможно, его изначально подключили неправильно. Убедитесь, что входящая полярность соответствует норме, и провода подключены как указано в инструкции. Также проверьте качество подключённых проводов, надёжно ли они соединены.
Проверяем работоспособность светодиодов
Светодиодные лампочки очень часто подвергаются поломке из-за неправильного использования. Они состоят из множества разных деталей, которые изнашиваются при повышенном входящем напряжении или неправильно подключении.
Самым простым способом проверить работоспособность лампочки, подключить её к другому прибору. Только следует убедиться, что он абсолютно исправен и работает нормально. Также для проверки можно использовать специальный или сделанный своими руками светодиодный тестер.
Он отлично подходит для лампочек с нестандартным цоколем. Ремонт светодиодов невозможен, их следует заменить, в случае, когда они перестают функционировать.
Причины поломок и их решения
Каждая технически сложная схема подвергается множеству возможных неисправностей. Причин возникновения неисправностей может быть очень много начиная от плохой подачи тока, заканчивая браком элементов питания и поддерживания работоспособности.
Люстры с пультом управления работают при входящем напряжении 220 Вольт. Если входящий ток имеет сильное отклонение, тогда риск возникновения поломки значительно увеличивается. Допустимое отклонение перепадов тока находится в пределах +- пять процентов. Если показатель уходит за эти границы, тогда устройство может быстро выйти из строя.
Также довольно распространёнными причинами является плохое качество соединения контактов, неправильно подключение, смена полярности, недостающая мощность трансформатора и блока питания. Очень часто последние два элемента выходят из строя из-за использования слишком мощных галогенных или светодиодных ламп, они вызывают перегруз схемы и запчасти выйдут из строя.
Поиск неисправностей и их причины
Люстр ы, управляемые на расстоянии и работающие в различных режимах, более других осветительных приборов подвержены риску выхода из строя. Поломки могут начинаться неисправными батарейками и заканчиваться серьезными неисправностями блоков питания, контроллера и программной платы.
Основные признаки неисправностей, характерные для управляемых светильников:
- При подаче сигнала с пульта лампочки на люстр е не включаются.
- Отдельные режимы освещения не работают, светильники могут самопроизвольно выключиться.
- Режимы не переключаются с помощью пульта, но вполне нормально работают при ручном переключении.
- Люстр а самопроизвольно мигает, самостоятельно переключается между режимами.
Данные неисправности встречаются наиболее часто, однако они практически не проявляются одновременно. Как правило, при ремонте требуется замена 1-2 элементов. Поэтому в первую очередь определяем поломку наиболее важных элементов. Сложнее всего бывает обнаружить неисправные детали и заменить их. Обычно поиски начинаются с проверки батареек. Если причина оказалась не в этом, то нужно искать дальше.
Различные виды лампочек могут быть сгруппированы отдельными блоками. Нормальная работа каждого из них обеспечивается несколькими приборами и компонентами. Например, блоки соединяются в единую конструкцию с помощью контроллера. Если батарейки в пульте заменены, а он все равно не работает, можно попробовать выполнить запуск люстр ы выключателем. В случае неудачного запуска можно с высокой вероятностью предположить, что причиной неисправности является контроллер. Поэтому выполняется проверка пульта и контроллера на работоспособность.
В некоторых случаях контроллер способен выполнить запуск лишь отдельных модулей системы, когда светодиоды работают, а галогенные лампы не запускаются. В подобной ситуации проблема может заключаться в модуле галогенных ламп, требующем ремонта. Рекомендуется выполнить проверку всех контактов и качество их крепления. После этого тестируются блоки питания и трансформаторы, которые могут сгореть при использовании слишком мощных ламп.
В последнюю очередь проверяется работоспособность светодиодных ламп. В некоторых случаях они могут сгореть все сразу из-за нестабильности электрической цепи, резких перепадов напряжения. Причиной перегорания могут стать блок питания и трансформатор, обладающие слишком большой мощностью.
Наиболее распостранненые причины поломок и частый выход из строя светодиодных ламп связан с конструктивными особенностями данных элементов. Их миниатюрные детали подвергаются сильному износу под действием высокого входящего напряжения, неправильного подключения и других негативных факторов. Наиболее простым способом проверки является подключение лампочки к другому светильнику, предварительно убедившись в его исправности. Кроме того, работоспособность светодиодов может быть проверена специальным светодиодным тестером. Необходимо помнить, что эти лампочки не ремонтируются и подлежат обязательной замене. Как правило меняется вся неисправная группа ламп.
