Как проверить узо на работоспособность

Как проверить дифавтомат в домашних условиях? — Справочник домашнего мастера

В настоящее время на рынке электронных коммутационных аппаратов появились эффективные, и довольно, удобные устройства — дифференциальные автоматы.

Они компактны и содержат в себе сразу несколько защит: максимальная токовая (от короткого замыкания), тепловая (от превышения номинальной нагрузки дольше установленного времени) и УЗО (защита человека от поражения электрическим током при ухудшении изоляции проводки или электроприборов).

С появлением данных аппаратов появляется и необходимость проверки их исправности. В этой статье мы подробно расскажем, как проверить дифавтомат на работоспособность всеми доступными методами.

Как проверить дифференциальный автомат и УЗО

К сожалению, проверка у дифавтоматов, в условиях дома, таких важных характеристик как время срабатывания, перегрузочные характеристики, ток короткого замыкания не получится. Так как для проверки этих параметров необходимо иметь специальные приборы и оборудование.

Отличие дифавтомата от УЗО

Для дома вполне достаточно проверить дифференциальный автомат на срабатывание и соответствие току утечки защиты, при котором автомат отключается и обеспечивает защиту от поражения электрическим током.

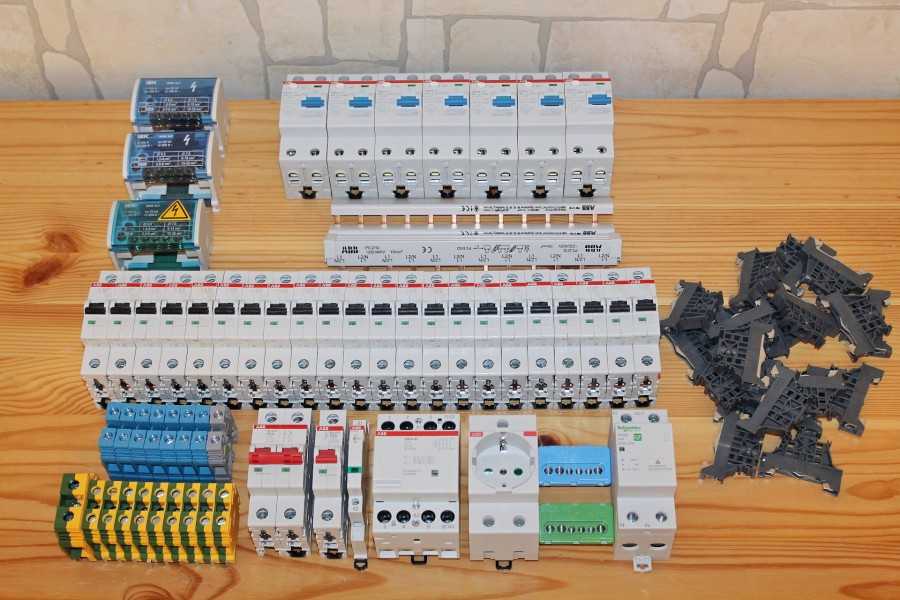

Дифференциальный автомат отличается от устройства УЗО только наличием автоматического выключателя. То есть это тот же УЗО плюс автомат в одном корпусе.

Поэтому все проверки на пригодность дифавтомата аналогичны тестированию УЗО.

Виды проверок дифавтомата

Существует несколько способов проверки защитных устройств на работоспособность, это:

1. Проверка кнопкой «ТЕСТ», расположенной на корпусе прибора.
2. Обычной батарейкой от 1,5 В до 9 В.
3. Резистором, имитирующим нарушение сопротивления изоляции электропроводки и бытовых приборов.
4. Простым постоянным магнитом.
5. Специальным электронным устройством для проверки параметров дифференциального автомата и УЗО используемых в промышленности.

Перед приобретением устройства защиты нужно знать, какие задачи оно будет выполнять. Для противопожарных целей дифавтомат и УЗО выбираются с током утечки 300 мА. Если необходима защита от поражения электрическим током, используется устройство с током утечки 30 мА. В сырых и влажных ванных помещениях или банях нужна защита с током утечки 10 мА.

Почему срабатывает УЗО — ООО «Инжпроф»

Устройство защитного отключения (далее – УЗО) выполняет функцию отключения электропитания, при возникновении утечки тока в цепи фаза-ноль.Проверить исправность УЗО необходимо, не только перед его первым применением, но и также в процессе эксплуатации.Первый способ проверки УЗО – нажать на кнопку «Тест».На кнопке «Тест» обычно изображена большая буква «Т». При нажатии кнопки «Тест» эмитируется случай утечки тока.При этом величина тестового встроенного резистора задает номинал тока утечки, который должен быть не более чем дифференциальный ток, на который рассчитано само УЗО.При нажатии на кнопку «Тест», УЗО должно сработать, если оно правильно подключено к электрической сети и исправно. Причем сработать УЗО должно не зависимо от того подключена к нему нагрузка или нет. Такой проверки в бытовых условиях вполне достаточно.Рекомендуется производить проверку УЗО примерно один раз в месяц.Если УЗО не отключается, при нажатии кнопки «Тест», оно неисправно, а именно неисправен один из его элементов.Одним из тех случаев, когда тест на УЗО не срабатывает, является неисправность механизма симуляции тока утечки. В таком случае УЗО может продолжать выполнение своей защитной функции, даже, несмотря на имеющуюся неисправность (рекомендуется заменить такое УЗО).Рассмотрим наиболее частые причины срабатывания УЗО.Ток утечки внутри УЗО. Внутри корпуса УЗО может сконденсироваться влага, которая приведет к появлению токов утечки внутри схемы УЗО.Неисправна кнопка «Тест». Часто встречающейся неисправностью нормально-открытого контакта кнопки «Тест» является «залипание», что ведет к постоянному срабатыванию УЗО.Кратковременный ток утечки. При включении мощных электроприемников, имеющих индуктивный или емкостной характер, а также импульсных блоков питания (зарядка для телефона, компьютер), УЗО может сработать.Попадание человека под напряжение. При касании человеком токоведущих частей, находящихся под рабочим напряжением, через его тело начинает проходить ток утечки на землю, который отключает УЗО.Нарушение изоляции электропроводки.Неисправен спусковой механизм. При такой неисправности, УЗО будет отключаться от вибраций и колебаний, например, при сильном закрытии двери или работе перфоратором.Схема подключения. Неправильный выбор схемы его подключения.Примеры ошибок при подключении УЗО:1) Соединение нейтрали и заземления после УЗО.Наиболее частая ошибка монтажа, когда в цепи нулевой рабочий проводник (N) соединен с какой-либо открытой частью электроустановки или с нулевым защитным проводником (PE).

2) Неполнофазное подключение УЗО.При подключении нагрузки, до УЗО, к нулевому рабочему проводнику (N) — ток нагрузки станет дифференциальным для УЗО и произойдет ложное срабатывание устройства.

3) Соединение нулевого и заземляющего проводника в розетке.Монтаж розеток, а также клеммных коробок непосредственно самой электроустановки, может сопровождаться неправильным соединением проводников.При чем, даже если в розетку ничего не подключено, УЗО все равно будет срабатывать.

4) Подключение двух УЗО с объединением нулей.Такое подключение становится причиной возникновения дифференциального тока нагрузки по отношению к обоим УЗО, что приведет к срабатыванию одного из них или обоих сразу.Включение каждого УЗО осуществляется посредством рычага управления. Если одно из УЗО перевести в активный режим, то кнопка «Тест» будет функционировать. В случае же перевода в рабочее состояние обоих УЗО, такая ошибка подключения приведет к тому, что оба УЗО отключатся, если будет нажата кнопка «Тест» на одном из них.

5) Два и более УЗО — неправильное подключение нулевых проводов.Такая ошибка монтажа станет заметна на этапе подключения электроприборов, когда все УЗО будут срабатывать одновременно.

6) Неправильное подключение фазы и нуля (фаза и ноль с разных УЗО).Эта ситуация определяет дифференциальный ток нагрузки для обоих УЗО, что и служит причиной срабатывания как одного устройства, так и двух сразу.

7) Несоблюдение полярности подключения.Такая ошибка повлечет за собой неправильную работу УЗО. В частности, кнопка «Тест» не будет функционировать, а подключение нагрузки приведет к срабатыванию устройства.

Неправильное подключение трехфазного УЗО.Такая ошибка может появиться, когда на клеммы заводятся одноименные фазы. Конечно, если предполагается работа однофазных потребителей, то такое подключение не влияет на правильное функционирование устройства.

Причины срабатывания защитного оборудования

Разберём причины, почему срабатывает УЗО и, какие неисправности могут привести к утечке тока, от которого и защищает автоматика. На самом деле их не так уж и мало. Это:

Бытовые приборы . Неисправность может возникнуть, как в самом приборе или технике, так и при его подключении, например, в шнуре питания

Важно тщательно исследовать сам шнур и отключить прибор от сети. Если при его отключении УЗО не срабатывает, то неисправность будет именно в нём.

Проводка

Замыкания или утечки тока чаще всего образуются в старых зданиях или помещениях, в которых проводку меняли давно. Если же проводка была заменена, то следует проверить узлы соединения, в которых может быть слабый контакт.

Работа УЗО . Если проверка УЗО после покупки и установки не проводилась, то причина может заключаться именно в нём. Причём, тут может быть, как неисправность автоматики, так и неверно подобранные характеристики.

Если при длительной работе автоматики УЗО и установке новых приборов начинается срабатывание и отключение питания электроцепей, то причиной может стать несоответствие характеристик. Нужно провести проверку УЗО и его характеристик, а также нагрузку всех электрических приборов.

Монтаж . При неверной установке защитного оборудования его работа может сопровождаться регулярными ложными срабатываниями

Перед подключением УЗО важно тщательно проверить правильность всех действий.

Электросеть. Во время монтажа электрик мог замкнуть «ноль» и «землю», мотивируя уменьшением опасности удара током

На самом деле, это не соответствует действительности и также может привести к срабатыванию автоматики. В этом случае ответом на вопрос, почему выбивает УЗО, будет неверное формирование электроцепей.

Влияние погоды . На автоматику влияют погодные условия, которые могут, как «выбить» автомат, так и не дать ему отключиться в случае замыкания. Отсутствие срабатывания относится к понижению температуры, а именно, в холодное время и при пониженной температуре микросхемы автоматики переохлаждаются и не реагируют на угрозу.

Влага . Влага может быть, как на улице, так и в помещении и, перед тем, как проверять УЗО, важно обезопасить себя от удара током. Повышенная влажность значительно увеличивает потери тока, от которых и срабатывает УЗО . Защищать при этом от влажности необходимо, как само оборудование, так и электропроводку в помещении и точки подключения.

Если УЗО установлено на улице или в помещении с повышенной влажностью, важно будет защитить его от пагубного влияния среды. Для этого можно использовать плёнку, резину или же специальные шкафы, в которые влага не попадает

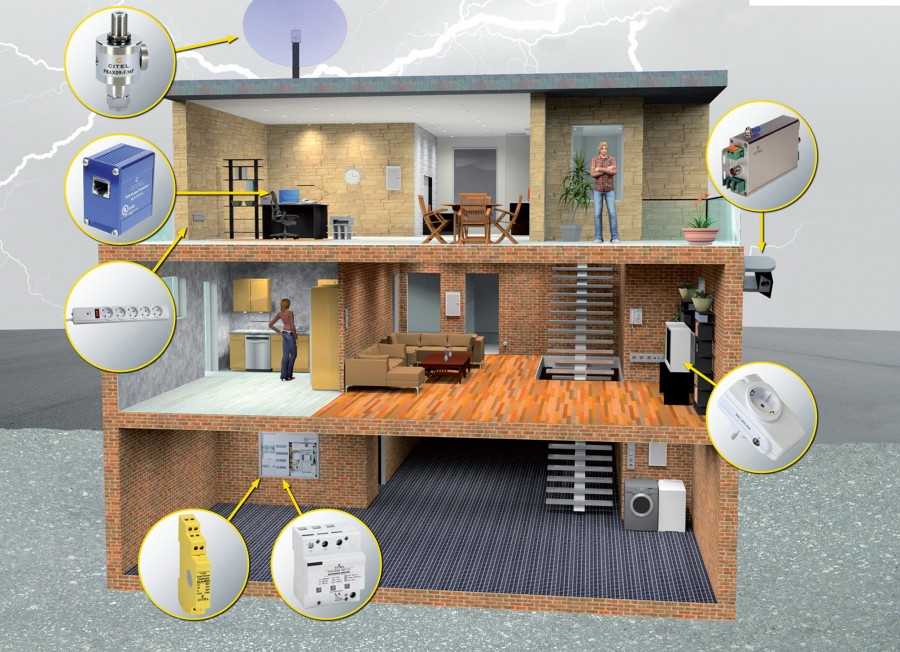

Молния . При отсутствии громоотвода и слабых защитных средствах удар молнии может вызвать резкую утечку тока

При этом защитное оборудование УЗО не всегда успевает сработать, поэтому важно заблаговременно позаботиться о защите в подобной ситуации.

Торопливость. Причиной срабатывания автоматики может стать желание провести быструю проверку сразу после монтажа и организации электропитания для помещения

В такой ситуации ещё не засохший раствор или шпаклёвка выступают в качестве проводника и увеличивают потери тока, вызывая срабатывание автоматики. Лучше всего, если проверка УЗО будет проводиться, хотя бы через несколько часов после всех монтажных работ.

Дебютным методом проверки УЗО является использование специальной кнопки «тест»

Этот способ самый безопасный и распространенный. Кнопка «ТЕСТ» обычно находится на корпусе УЗО. Для проведения тестирования УЗО данной кнопкой не нужен никакой квалифицированный персонал, потому что эту проверку может выполнить рядовой пользователь. Как правило, на кнопке «тест» изображается большая буква «Т». Эта самая кнопка эмитирует случай токовой утечки мимо УЗО.

Величина тестового резистора, обладающего встроенным типом, при этом задает номинал тока такой утечки. Резистор подбирается так, что там протекает ток не более дифференциального, на который и рассчитывается само устройство.

В случае нажатия на кнопку «тест» устройство должно сработать мгновенно, если, конечно, оно было подключено к электрической сети правильно и находится в исправном состоянии. Сработать УЗО должно вне зависимости от подключения к нему нагрузки. Надо сказать, что в бытовых условиях такой проверки будет вполне достаточно. Лучше всего проверять устройство приблизительно один раз в месяц, чтобы постоянно контролировать работоспособность устройства.

Проверка устройства при помощи подобного встроенного штатного функционала представляет собой настоящую утечкой тока «с точки зрения УЗО». На такую утечку исправное устройство обязано среагировать мгновенным отключением. В то же время с точки зрения рядового пользователя вся эта ситуация представляет собой имитацию утечки в защищаемой цепи.

Проверяем работоспособность УЗО

Всего есть пять методов проверить работоспособность этой защиты и каждый из них доступен в домашних условиях:

1. Использование кнопки предусмотренной конструкцией прибора.

Использование батарейки – она же, вырабатывающий напряжение гальванический элемент.

• Подключение резистора – имитирует повышение сопротивления сети схожее с тем, которое возникает при нарушении целостности электросети.
• Применение постоянного магнита.
• При помощи специального целевого оборудования.

Каждый из предложенных методов имеет свои особенности, потому их стоит рассматривать по отдельности.

Штатная кнопка

Самый простой и быстрый метод проверить не только дифавтомат, но и обычное УЗО. На каждом из приборов есть кнопка «ТЕСТ» или «Т», для того чтобы ее нажать не нужно обладать особыми навыками либо специальными знаниями. Ее нажатие запускает реакцию имитирующую утечку в электросети. Сила тока, которая включается вместе с нажатием кнопки, соответствует номиналу, указанному на корпусе (чувствительности прибора).

Чем меньше значение, указанное возле кнопки тест, тем прибор чувствительнее. Это обязательно нужно учитывать при подборе устройства для конкретной электросети, ведь если устройство будет слишком чувствительным – постоянных отключений не избежать, а если ситуация будет обратной – может сгореть оборудование.

При нажатии на тестовую кнопку исправный прибор моментально разорвет электроцепь и вся сеть будет отключена, если после нажатия ничего не происходит – УЗО не функционирует, то есть, защиты от пробоев нет. Использование такого устройства категорически запрещено, ведь пользователь абсолютно не защищен от утечек тока.

Также стоит помнить, что в современных дифавтоматах стоит контроллер, который не даст прибору работать при отключенной электросети или разрыве питающих проводов (ноль или фаза не важно), потому проверять их нужно на рабочей электросети. При этом на проверку влияет лишь замкнутость электросети, а наличие либо отсутствие потребителей значения не имеют

Подобный вид защиты называется электромагнитным УЗО, он предназначен, чтобы защитить человека в любой ситуации, включая обрыв «нуля».

Батарейка

Этот способ хорош тем, что позволяет удостовериться в работоспособности УЗО прямо в магазине, не подключая его к сети. Для этого понадобится батарейка и проводки или скрепки, чтобы подключить ее к автомату.

Методом батарейки, проверяются только электромагнитные УЗО, они сейчас самые популярные, т.к. точные и надежные. Потому, проблем с выбором не будет.

Алгоритм проверки следующий:

батарейку подключаем так же, как и в любой прибор (минус к выходу, а плюс к входу);
нажимаем «Т», если прибор сработал — он исправен.

Таким методом можно проверять и трехфазные, и двухфазные приборы на 220 Вольт. Секрет в том, что работа УЗО основана на сравнении потенциалов на контактах. Потому если подключить даже простую батарейку, разница входного и исходящего потенциалов должна фиксироваться прибором.

Резистор

Данный метод требует от проверяющего не только наличия прибора, но и определенных знаний (умение считать сопротивление резистора). Для этого резистор подключают между заземлением и выводом розетки. Резистор в данном случае будет в роли пораженного током человека. Согласно закону Ома R = U/I. Напряжение в этой формуле равно 220 Вольтам, т.к. мы подключили один конец к розетке. Далее подключаем мультиметр к резистору и видим «ампераж» утечки тока. Пользуясь формулой (в качестве примера 10 mA: 220В/10mA = 22 кОм) настраиваем необходимое для теста значение Ом.

Также данный тест можно провести лампочкой, с подключенным диммером, вместо резистора.

Магнит

Данный метод также применим к отключенному дифавтомату, ведь не имеет ничего общего с электричеством. Если ввести однонаправленный магнит в магнитное поле электромагнитов отвечающих за взведение автомата, он отключится. Магнитное поле сымитирует резонанс, при котором прибор должен отключиться. К сожалению, у метода есть недостаток – им можно проверить только электромагнитное УЗО.

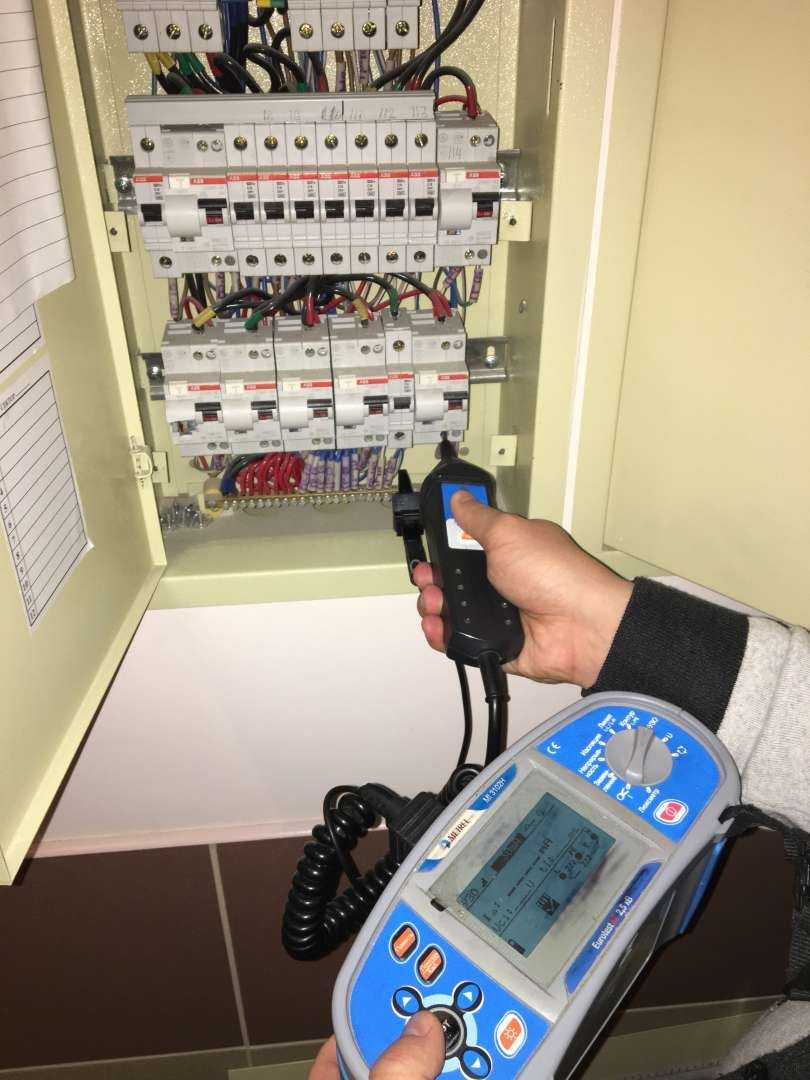

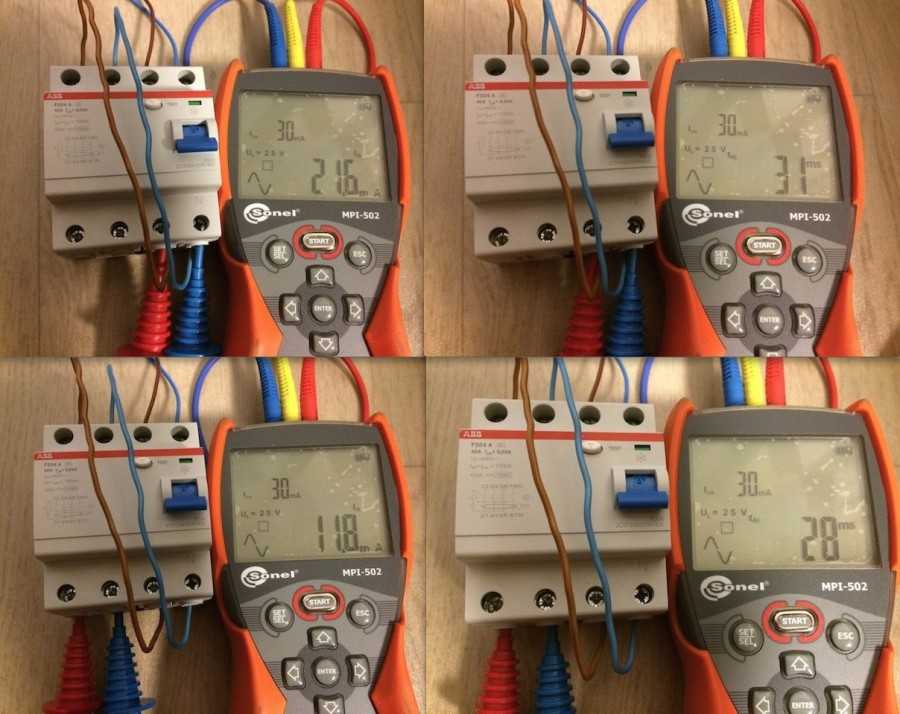

Специальный измеритель

Как только дифференциальные автоматы появились на рынке, за ними последовало появление специальных измерительных приборов. Они позволяют проверить не только работоспособность УЗО, но и всех остальных защит, отображают данные об утечке и времени срабатывания.

Приборы просты в использовании (нужно просто подключить в розетку), а точность исследования соизмерима с лабораторной экспертизой. Единственный минус — это цена на прибор, покупать такой для бытового использования нет смысла, а вот даже на небольшом предприятии, он будет достаточно выгодным приобретением.

Проверка УЗО при помощи контрольной лампы

Одним из способов проверки работоспособности УЗО является использование контрольной лампы. Вместе с сопротивлением она успешно имитирует утечку тока и позволяет получить достоверные сведения. Для проведения проверки понадобится отрезок электропровода, лампочка накаливания на 10-15 ватт, патрон под лампочку, сопротивления и необходимые электроинструменты.

До начала проверки нужно произвести расчеты тока утечки, который будет создан. Для этого существует известная формула, определяющая силу тока: I=P/U. в которой P является мощностью лампочки, а U – напряжением сети. Например, при мощности лампы в 25 ватт значение имитационного дифференциального тока утечки составит 114 мА. Для УЗО с номинальным током 30 мА это не подходит поскольку проверка будет грубой и некачественной.

Необходимо использовать лампу мощностью 10 ватт, через которую будет протекать ток в 43 мА. Добавив необходимое сопротивление, чтобы максимально выровнять токи, можно выполнять проверку УЗО.

Проверка замыкания

Если дифференциальный автомат срабатывает из-за короткого замыкания, это обнаруживается проще всего. Подключенный к линии в качестве нагрузки прибор обычно не работает. У него тоже есть предохранители, которые наверняка перегорели, корпус может быть немного закопченный или провода немного оплавленные.

Если в линии несколько приборов, то неисправный прибор отключают, а дифавтомат включают вновь. При этом он должен встать на контроль. При повторном выключении нужно смотреть, как быстро это произошло.

Если мгновенно, значит, где-то еще замыкает. Отключайте нагрузку постепенно. Убрали один прибор, включили дифавтомат, ждите реакцию.

Если защитное устройство стоит на контроле, значит и отключенный прибор неисправен, если нет, то отключаем следующий, пока не убедимся в исправности всей подключенной техники.

Если с электроприборами все нормально, то при мгновенном отключении имеется замыкание в линии. В первую очередь короткое замыкание может произойти в розетках и распределительных коробках, в местах соединений. Как проверить сеть в этом случае?

Определить неисправность можно визуально по черным от сажи проводам и оплавленной изоляции. Если и там все нормально, проверятю всю линию по участкам от дифавтомата до розеток на короткое замыкание.

Надо найти перегоревший провод и заменяете весь участок (часть линии от одного места соединения проводников до другого).

Как проверить работоспособность УЗО

Теперь рассмотрим различные способы проверки УЗО на срабатывание, поскольку необходимо убедится в работоспособности устройства до его эксплуатации. Рекомендуем проводить различные проверки регулярно, поскольку правильная работа УЗО не постоянна и со временем, может, нарушиться.

Проверка с помощью кнопки тест считается самым простым и доступным способом:

• Она находится на лицевой стороне и обычно обозначается характерным способом;
• После нажатия кнопки создается дополнительное сопротивление – защита сработает.

Иногда нажатие на кнопку тестирования, может, не сработать, что само по себе опасно. Но, устройство, может, нормально работать из-за этого такой вариант не считается единственным верным способом проверки.

И, что делать если кнопка тест не работает – есть несколько вариантов:

• При недавнем подключении, возможно, осуществлен неправильный монтаж УЗО;
• Когда проблема не в этом, и раньше защита реагировала на такое тестирование, тогда проводится полноценная проверка устройства и правильности его подключения;
• Иногда после проверки становится ясно, что УЗО исправно, а собственное тестирование не работает. Разрешается продолжение эксплуатации, но мы рекомендуем заменить устройство, поскольку в нем какая-то проблема и она, может, проявить себя немного позже;
• Если различные проверки доказали, что УЗО работает неправильно необходимо его заменить.

Но существуют и другие способы тестирования работоспособности устройства. Для одного из них придется использовать батарейку. С ее помощью создается ситуация похожая на утечку тока и УЗО должно сработать. Но в реальности такой утечки не будет.

Сложно выделить лучшие методы проверки, но этот считается самым простым и безопасным в сравнении с аналогами. Как это сделать:

• У использующегося устройства необходимо отсоединить все провода;
• К клеммам любого полюса подсоединяются провода для тестирования с помощью батарейки;
• Провода зачищаются и подводятся к поверхности плюса и минуса на боковой стороне батарейки. Если УЗО исправно, тогда его защита сработает.

Но чтобы способ сработал необходимо учитывать важные моменты. Рассмотрим их подробно:

• Необходим достаточный уровень мощности батарейки чтобы он, оказался, выше или равным значению на которое реагирует защита УЗО;
• Необходимо учитывать правильную полярность чтобы подсоединение дало результат. Если ничего не происходит придется изменить полярность. Опять ничего не получается это, может, указывать на неисправность.Но существует и другой нюанс устройство, может, обладать электронной системой управления.

Теперь вы знаете, как правильно проверить УЗО с помощью различных способов и для чего оно служит. Эта информация способна уберечь вашу сеть от неприятных ситуаций, ведущих к плачевным последствиям. Хотя существуют и другие варианты проверки, но они отличаются, более, трудоемким процессом.

Мы предложили вам самые простые и доступные тестирования работоспособности УЗО, и считаем, что этого достаточно в большинстве случаев. Но, если они по различным причинам не дадут необходимый результат можно использовать продвинутые варианты проверок или обратится к электрику, если собственных знаний не хватает.

{SOURCE}

Как проверить исправность дифавтомата

Дифференциальные автоматы – компактное инновационное решение рынка коммутационных аппаратов.

Они очень удобны, компактны, а также объединяют в себе целый ряд защитных механизмов: 1) Тепловой – защита от перегрева во время длительных превышений номинальных нагрузок. 2) Токовый – защита от пиковых скачков максимальной силы (коротких замыканий). 3) УЗО – защита пользователя в момент пиковых нагрузок, нарушения механической целостности изоляции и гуляющих токов.

При применении устройства в бытовом использовании, необходимо знать алгоритм проверки его работоспособности. Потому, в данной статье, мы рассмотрим, какие методы проверки исправности дифавтомата существуют, и как ими пользоваться.

С чего начать проверку работоспособности УЗО

Различные устройства либо материал во время теста подвергают экстремальным ситуациям чтобы убедится в их надежности. Поэтому необходимо создать имитацию условий для срабатывания УЗО. За счет этого и проводятся все проверки.

Далее разберемся, как проверить УЗО различными способами. Устройство срабатывает, если появляется утечка тока за счет того, что по фазе идет больше напряжения, чем выходит со стороны нуля.

Но необходимо выделять установку с землей и без нее, поскольку проверка будет отличаться:

В первом варианте в случае нарушения изоляции электропроводки часть напряжения передается корпусу электроприбора и направляется по заземлению – образуется утечка и УЗО срабатывает;

Если заземление отсутствует напряжение передается на поверхность корпуса электроприбора, поскольку прохода для него нет это сохраняет полноценный баланс. Устройство еще не может сработать, но когда человек дотронется до поверхности неисправного прибора сразу произойдет срабатывание защиты. Это связано с тем, что ток пойдет по телу и это разрушит баланс в сети.

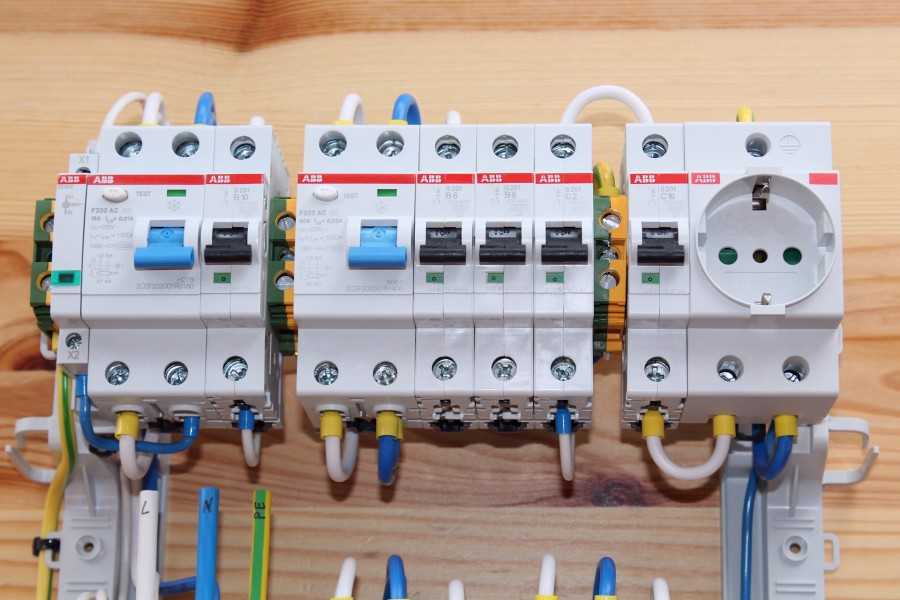

Чтобы вы имели представление о внешних характеристиках этого устройства познакомьтесь с фото УЗО. Это поможет не ошибиться во время выбора в процессе похода к торговой точке с целью его приобретения. Внешне и по принципу работы УЗО похоже на дифавтомат, но отличается наличием автоматического выключателя.

Как проверить УЗО: способы тестирования

Как проверить УЗО на работоспособность? Существует несколько надежных и безопасных способов для диагностики УЗО. Некоторые начинающие специалисты советуют проверить защитное устройство путем прикосновения к корпусу электроприбора, который подвержен утечке тока. Такая диагностика опасна для жизни человека, так как при этом УЗО может не сработать.

Кнопка тест на УЗО

Рекомендуется проверять защитное устройство периодически раз в три месяца, если возникают негативные воздействия на прибор, такая проверка должна производится чаще. Польза от такого тестирования будет — гарантия безопасности пользования электроприборами.

Кнопка Тест

Самый легкий метод проведения диагностики — надавить кнопку Тест. Эта кнопка установлена на лицевой панели данного агрегата. При испытании прибора этим методом, в электрической цепи возникает искусственно образованная утечка. Далее последует отключение УЗО и цепь обесточится.

Если выключение не произойдет, то причиной может послужить:

• неправильно подключенное устройство;
• неисправность клавиши;
• поломка устройства.

Две последние причины можно обследовать собственноручно.

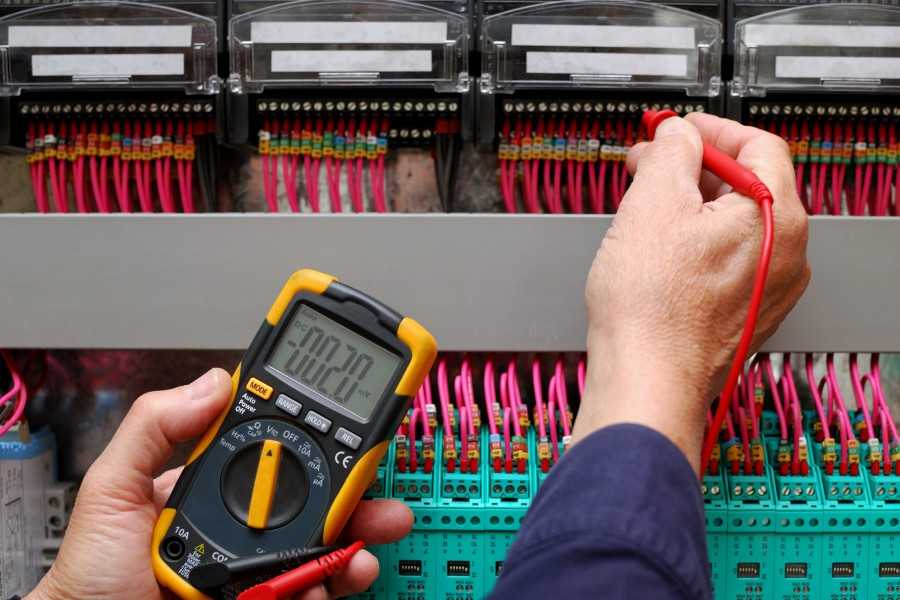

Проверка тестером

Для этой процедуры необходимо иметь мультиметр, реостат, проводники, лампочка на 10Вт, резистор, имеющий сопротивление в 2 кОМ. Следует скрутить последовательную цепь из вышеперечисленных предметов. Незадействованный щуп тестера присоединяется с нулем проверяемого прибора, а другой проводник реостата подсоединяется к фазному значению. Реостат в данной ситуации служит для переключения показателя утечки тока.

Проверка УЗО тестером

После подключения повернуть переключатель реостата для повышения размера тока. В итоге тестер выдаст показание, которое будет соответствовать срабатыванию УЗО.

Проверка батарейкой

Испытание на исправность аппарата этим методом заключается в следующем.

Десятисантиметровый провод подсоединить к полюсу УЗО. Затем к пальчиковой батарейке необходимо притронуться одновременно двумя проводами к полюсам батарейки. Другой проводник, как правило, вмонтирован производителями еще при изготовлении УЗО. Зачастую он расположен снизу устройства.

После прикосновения должно произойти отключение. Ежели этого не случилось, то следует поменять полюса и попробовать еще раз прикоснуться. В результате должно произойти отключение УЗО. В случае несрабатывания данное защитное приспособление не работает.

Проверка лампочкой

УЗО в выключенном состоянии

Как проверить УЗО другим способом? Также допускается проверка аппарата посредством лампочки. С этой целью нужна лампа на 10 Вт, провод, отвертка, резистор, патрон, а также изолента. Стоит отметить, что лампочка должна подходить резистору по техническим характеристикам. То есть мощность лампы должна совпадать с мощностью последнего, в противном случае, диагностику произвести не получиться. Источник света на 10Вт обладает сопротивлением в 5350 Ом, а средний резистор – 2,35 кОм.

На жилых объектах защитное устройство устанавливается на 30мА, для обследования следует составить цепь, имеющую сопротивление 7,7кОм. Эта величина рассчитывается при помощи формулы: напряжение разделить на силу тока. Как правило, бытовая электролиния содержит напряжение в 220В.

Далее собирается цепь последовательно, предварительно распознав в розетке фазный провод. Итак, один из концов собранной цепи воткнуть в гнездо розетки соответствующее фазному показателю, а другим притронуться к клемме заземления в этой же розетке. В случае исправности проверяемого устройства, должно следовать незамедлительное отключение.

Необходимо обратить особое внимание, если в здании отсутствует заземляющий провод по каким-либо причинам, данную проверку произвести будет невозможно. В этой ситуации диагностику можно произвести в распределительном щитке

При этом один из проводов прикладывается к нулю N, а другой – к фазе L. В случае исправности прибора произойдет отключение.

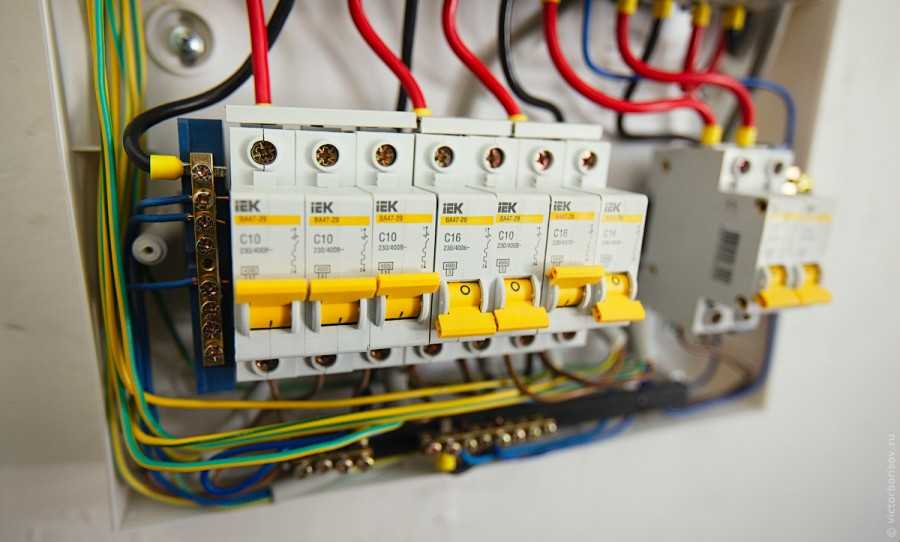

Выбивание при вводе электропроводки в эксплуатацию

В случае нового строительства или капитального ремонта жилища прокладывается новая электропроводка и соответственно устанавливается электрический щит с устройствами защиты от токов утечки и короткого замыкания.

После монтажа и включения автоматов проявляет себя неисправность. Дифавтомат выбивает либо сразу, либо после подключения нагрузки.

Дефект в самом приборе в данном случае исключается, так как он проверялся при покупке. Единственное, что нужно сделать, это проверить значения отключающего и номинального тока дифавтомата.

Они должны соответствовать значениям, предварительно рассчитанным и указанным в схеме. Вторую причину можно исключить, заменив нагрузку обычной настольной лампой.

Обычно так делают на уже работающей системе электроснабжения. На впервые включаемой электропроводке нужно начинать с проверки монтажа.

Проверку дифференциального автомата начинают с включения устройства в тестовом режиме. Если срабатывает, значит, он исправен. Последовательность дальнейших действий такая:

• убедитесь, что отключена нагрузка;
• включите автомат, если выбило, значит, неправильное подключение проводников;
• убедитесь, что к верхним контактам с обозначением N подключен нулевой провод, а к контакту L фазный;
• проверьте нижние контакты дифавтомата на предмет правильности подключения проводов от контролируемой линии;
• попробуйте включить устройство защиты.

Способы проверки УЗО и ДИФ автомата на работоспособность

Как же проверить УЗО / ДИФ автомат на исправность?Есть несколько способов такой проверки…

— Стандартный — кнопкой «ТЕСТ» на корпусе устройства.- Батарейкой- Проверка по току утечки- Магнитом

1Стандартный — кнопкой «ТЕСТ» на корпусе устройства.Данным способом проверяется работоспособность УЗО или ДИФ автомата встроенными средствами — создается утечка тока по которой происходит срабатывание.Иногда бывают случаи, когда кнопкой «Тест» не происходит срабатывания, но само УЗО работоспособно.В таком случае все же лучше поменять такое УЗО.Проверку работоспособности УЗО / ДИФ автомата посредством нажатия на кнопку «Тест» на корпусе устройства необходимо осуществлять 1 раз в месяц.

2БатарейкойБатарейкой можно проверить УЗО / ДИФ автомат на номинал 10 — 30 mA.Берете батарейку на 1,5 — 9 вольт. Присоединяете к ней проводки к каждому полюсу.Один проводок от батарейки подключаете к контакту фазного входа, а второй — к фазному выходу — исправное УЗО / ДИФ автомат должны сработать.УЗО / ДИФ автомат должны также сработать и при подключении батарейки к нулевому входу и к нулевому выходу.Если тестируется УЗО на 10 — 30 mA, то такой способ проверки будет действенный — так можно по быстрому проверить на работоспособность устройства в магазине.

УЗО / ДИФ автомат на 100 — 300 mA таким образом проверить не получится — УЗО не сработает.

Еще нюанс:УЗО с характеристикой А можно проверить батарейкой подключаемой любой полярностью.УЗО с характеристикой АС сработает только в одном случае — т.е. если при проверке такого устройства оно не сработало, то просто поменяйте полярность подключаемых контактов.

3Проверка по току утечки (есть варианты с использованием земляного провода и без земляного провода)Для этого используется сопротивление нагрузки — резистор.Один конец резистора подключается на выход фазного провода УЗО, а второй — ко входу нулевого провода.Для такой проверки необходимо знать конкретное сопротивление для конкретного тока утечки — это легко вычисляется с помощью закона Ома:

Сила тока = напряжение делим на сопротивление:

Отсюда мы при необходимости можем также узнать напряжение и сопротивление:

R = U / IU = I * R

Сопротивления для СРЕДНИХ значений тока утечки для УЗО номиналов 10mA, 30mA, 100mA и 300mA:10mA — 220В / 10mA = 22кОм30mA — 220В / 30mA = 7,3 кОм100mA — 220В / 100mA = 2,2 кОм300mA — 220В / 300mA = 733 Ом

Сопротивление нагрузки для проверки срабатывания подключается одной стороной к фазному выходу проверяемого УЗО, а второй стороной к нулевому входу.

Следует заметить, что проверяемое УЗО / ДИФ автомат могут и не сработать при таких сопротивлениях нагрузки, поскольку по ГОСТу допускается разброс значений…Здесь можно посмотреть на приборчик собранный для проверки УЗО и ДИФ автоматов по токам удечки.

4МагнитомМагнитом можно проверить какое УЗО у вас в руках — электромагнитное или электромеханическое.Лучше всего использовать электромеханическое УЗО.

Если вы возьмете проверяемое взведенное (включенное) УЗО и поводите каким нибудь магнитом по его боковой стороне (с одной и с другой стороны), то электромагнитное УЗО сработает, а электромеханическое — нет.Это быстрый способ проверки устройства в магазине / на рынке.

Конечно же подобные устройства лучше всего приобретать ТОЛЬКО у официальных дилеров чтобы не нарваться на подделку…
