Выключить весь свет одной кнопкой

Общая информация

Когда может быть неудобна классическая схема:

• На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
• В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
• Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
• В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
• У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Сценарии освещения садового участка

Чтобы добиться перечисленных выше эффектов от применения системы дистанционного управления электричеством на участке, необходима тщательная проработка проекта. Приступать к работе наугад без минимальных знаний в области электрики нельзя. К работам такого плана лучше привлекать специалистов. Это им предстоит:

• разработать детальный план размещения на участке осветительных приборов, учитывая при этом их мощность;
• определить сектора освещения и порядок объединения светильников в цепи;
• выбрать силовые кабели с учетом приходящейся на них нагрузки, проложить их в соответствии с разработанным планом и существующими правилами пожаробезопасности;
• смонтировать щит автоматики с учетом выбранных сценариев подсветки.

Задачу разработки плана размещения на участке осветительных приборов с учетом их мощности и возможности объединения в цепь необходимо поручить специалистам

Наиболее часто применяемыми сценариями освещения садового участка, дома и придомовой территории можно считать следующие:

• Праздничный. В схему освещения включен дом и придомовая территория. Предполагается смена интенсивности и цветовой гаммы.
• Вечернее освещение территории сада. Периметр участка, отдельные объекты (беседка, например), архитектурные формы и дорожки составляют эту схему освещения.
• Романтический. Схема охватывает выделение определенных зон участка при использовании приглушенного света и с включением садовой дорожки. Такими зонами чаще всего становятся пруд, фонтан, беседка и т.п.
• Тревожный. Схема охватывает всю территорию участка с использование функции мигания.

Правильно организованное освещение дома делает его особенно уютным и привлекательным в вечернее время, а подсвеченный сад выглядит манящим и волшебным

На берегу такого сказочного пруда с подсветкой хочется долго сидеть, наслаждаясь вечерней прохладой и пряным ароматом цветов

Обычно используется и дежурное освещение: подсветка элементов дома, ворот и калитки. Когда калитку или ворота открывают, подключается подсветка гаража, дорожек, входных дверей в дом.

«Умный-Дом» Своими руками — Управление люстрой по двум проводам

Управление люстрой по двум проводам …

Как Вам известно во многих домах на выключатель имеются только два провода, в этом случае включать люстру в комнате возможно только целиком (допустим шесть ламп) а хотелось-бы включать только три лампочки, а когда допустим нужно больше света включить ещё три. В этой ситуации без третьего провода для дополнительного выключателя не обойтись. А может Вы ещё не собираетесь делать ремонт и штробить стены для прокладки третьего провода. Выход из этой ситуации есть, Вам понадобится всего один модуль, разработанный специально для этого. Он встраивается прямо в люстру (как подключается модуль в люстре можно посмотреть на рисунке в конце страницы). Этот модуль совместим со всеми типами электрических ламп ! Значит Вы можете использовать светодиодные или энергосберегающие лампы. Всем известно что: Регуляторы яркости абсолютно не совместимы с экономичными лампочками дневного света, а ведь таких ламп становится все больше и больше! В Европе уже просто решили законодательно запретить применение ламп накаливания. Для этого модуля были написаны три типа прошивок (три модификации данного модуля). Каждую модификацию будем рассматривать отдельно.

1. Управление люстрой по двум проводам, «Нормально выключенная»

Данный модуль с этой модификацией прошивки, лучше устанавливать в кладовку или в коридор. Подключаем модуль по нижеприведённой схеме. На схеме показано что: Одна лампочка (или часть люстры) включена напрямую и включается при каждом включении. Вторая лампочка (или часть люстры) включена через модуль. При первом включении загорится только одна лампочка. Для включения или отключения дополнительного канала освещения нужно выключить свет выключателем и в течении одной секунды снова включить, загорится вторая лампа. Выключается освещение в штатном режиме, как и раньше. Особенности этой модификации в том что дополнительный канал запускается всегда в выключенном состоянии.

2. Управление люстрой по двум проводам, «Нормально включённая»

Данный модуль с этой модификацией прошивки, лучше устанавливать например на кухню. При включении света будут загораться обе лампочки (оба канала), а при необходимости свет можно и пригасить (выключив дополнительный канал). Подключаем модуль по нижеприведённой схеме. На схеме показано что: Одна лампочка (или часть люстры) включена напрямую и включается при каждом включении. Вторая лампочка (или часть люстры) включена через модуль. При первом включении загорится оба канала (основной, и дополнительный через модуль). Для включения или отключения дополнительного канала освещения нужно выключить свет выключателем и в течении одной секунды снова включить, загорится, или выключится вторая лампа (в зависимости в каком положении она была до этого). Выключается освещение в штатном режиме, как и раньше. Особенности этой модификации в том что дополнительный канал запускается всегда во включённом состоянии.

3. Управление люстрой по двум проводам «С режимом памяти»

Данный модуль с этой модификацией прошивки самый удобный на мой взгляд. В микроконтроллере записывается последнее состояние дополнительного канала (вкл/выкл), и при следующем включении света, дополнительный канал восстановит своё предыдущее состояние. То-есть запоминает каждое своё состояние. Подключаем модуль по нижеприведённой схеме. На схеме показано что: Одна лампочка (или часть люстры) включена напрямую и включается при каждом включении. Вторая лампочка (или часть люстры) включена через модуль. Для включения или отключения дополнительного канала освещения нужно выключить свет выключателем и в течении одной секунды снова включить, загорится, или выключится вторая лампа (в зависимости в каком положении она была до этого). Выключается освещение в штатном режиме, как и раньше. Особенности этой модификации в том что дополнительный канал запускается в том состоянии, в котором вы его оставили последний раз. В этой версии прошивки задействована энергонезависимая ячейка флэш памяти, а если пропадает питание ничего не произойдёт.

Технические характеристики:

Управление: От штатного выключателяПамять: Энергонезависимая (FLASH)Максимальный коммутируемый ток: 220V- 500WattГабаритные размеры, ДхШхВ, мм : 30х30х18Артикул : UL2Поддерживает работу со всеми типами ламп.

Цена: Договорная.

При покупке Вы получите: Собранный модуль, инструкцию.

Для увеличения изображения наведите курсор на неё

smart-home.do.am

Самостоятельное управление освещением

Если говорить о небольшой территории, например, такой как участок возле дома или производственная площадка небольших размеров (не более 100 х 100 метров), то там не нужны сложные системы управления уличным освещением.

Дистанционное управление тоже не обязательно (даже с помощью смартфона). Пока вы будете включать нужное приложение, то можно подойти и включить механический выключатель. На такую территорию редко устанавливается более десятка фонарей. Исключение, когда управление уличными фонарями взаимосвязано с домом или системой охраны.

Поэтому разберем, как устроить своими руками систему управления уличного освещения небольшой территории. Она, как показывает практика, может значительно уменьшить затраты на энергоснабжение.

Что нам нужно осветить

Наиболее распространено разделение на следующие группы светильников:

1. Светильники, которые горят все темное время суток (все зависит от желания хозяев) обычно их располагают перед парадным входом.
2. Дороги внутри территории желательно освещать только при появлении людей или техники (см. Освещение сада и дорожек своими руками). Это правило касается и участков, где возможно появления незваных гостей (с целью охраны).
3. Подсветку фасада, декоративное освещение или праздничную иллюминацию — она должна гореть только вечером.
4. Площадка перед въездными воротами и гаражом. Можно освещать только при приближении техники, а не людей.

Что нам для этого понадобится

Кроме проводов и арматуры, надо будет приобрести еще некоторые детали. Все не дорогостояще и не дефицитно, приведем примерные цены на них.

Реле времени — цена от 300 рублей.

Реле времени

• Астрономическое реле — от 500 рублей.
• Световое реле (сумеречный датчик) — от 500 рублей.

Световое (сумерочное) реле с выносным датчиком

Емкостное реле (датчик присутствия или приближения) — от 500 рублей.

Емкостное реле

Замечу, это российские цены, приобрести все можно и дешевле в интернете (не учитывая качества).

Как подключать

Все эти детали (современного исполнения) питаются от стандартной сети 220 вольт и могут коммутировать приличную нагрузку. То есть, промежуточных реле и контакторов, понижающих трансформаторов не надо, стоит только продумать защиту от перегрузок.

Схема подключения почти всегда указана на корпусе, в том числе и выводы для подачи сигнал на блокировку/деблокировку. Дополнительно назначения клемм прописывает  инструкция. Даже с минимальными (но уверенными знаниями электротехники) проблем не возникнет.

Собираем схемы

Расскажем, что и как применить для каждого освещаемого объекта (территории):

1. Перед входом — просто подключаем через астрономическое реле или реле освещения. Сбои из-за различных обстоятельств не критичны, что впрочем, справедливо и для всех остальных случаев.
2. Пути перемещения внутри территории — тут задача сложнее. Решаем ее так: возле всех входов и выходов устанавливаем датчики присутствия, они дают сигнал на реле времени, которое должно включить освещение, на промежуток которого с запасом хватит на дорогу. Для того чтобы система не включалась днем предусматриваем ее блокировку датчиком освещения или астрономическим реле.
3. Подсветку и иллюминацию — через астрономическое реле, включаем после заката, тушим, когда все спят. Если речь идет только об освещении на праздники, можно использовать обычный таймер (за несколько дней время заката не сильно измениться).
4. Въезд для автомобиля — если у вас автоматические ворота, то контроллер управления ими чаще всего имеет выход для управления освещения. Если нет — лучший выход применить датчик освещенности.

Но нужно сделать, так чтобы он реагировал только на фары подъезжающего автомобиля. Для этого — на глазок крепим бленду (трубку небольшой длины и подходящего диаметра), она исключит постороннюю засветку.

Устанавливаем датчик не на щитке, а в месте, где он будет попадать под створ ваших фар при подъезде. Дополнительно можно блокировать включение освещения днем с помощью реле времени.

Вот и все что мы хотели рассказать о том, что такое система управления уличным освещением. Будем рады, если наша статья помогла вам. Живите в безопасности, но не переплачивайте за электроэнергию.

Поиск решения

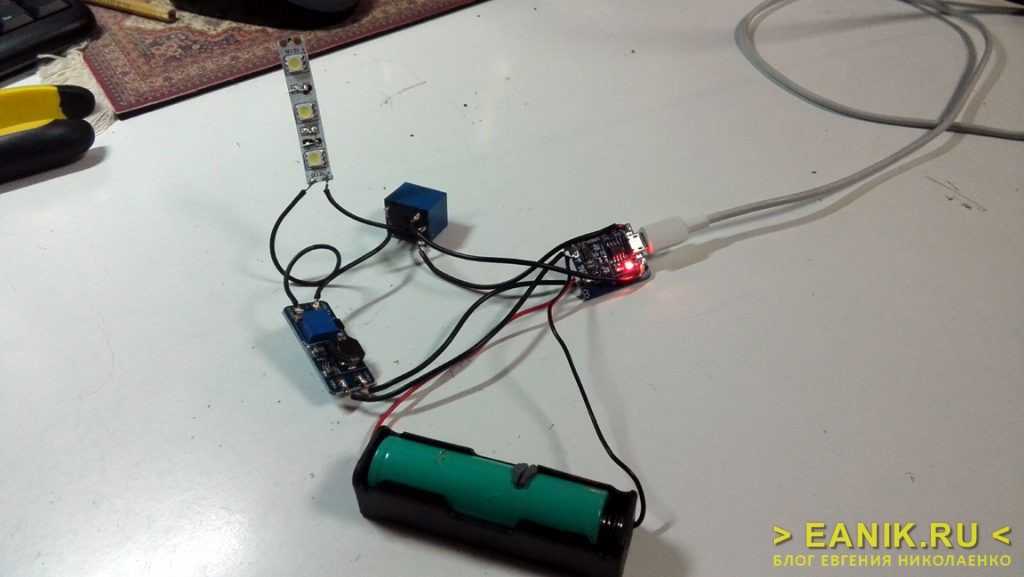

Первым делом я начал экспериментировать с Li-Ion аккумулятором 18650, зарядным модулем на 5 вольт, и любимой светодиодной лентой SMD 5050. На фото ниже происходит зарядка аккумулятора через специальный модуль.

Резервное освещение — навесной монтаж

Также на этом фото присутствует повышающий стабилизатор напряжения, который способен увеличить входное напряжение с 5 до 12 вольт и даже выше. В цепь между стабилизатором и аккумулятором включены нормально замкнутые контакты реле. Это позволяет отключать светодиодную ленту при наличии внешнего питания, пока идет зарядка аккумулятора. При отключении питания от зарядного модуля происходит переключение контактов реле, и ток с батареи начинает поступать на повышающий стабилизатор и, соответственно, на светодиодную ленту.

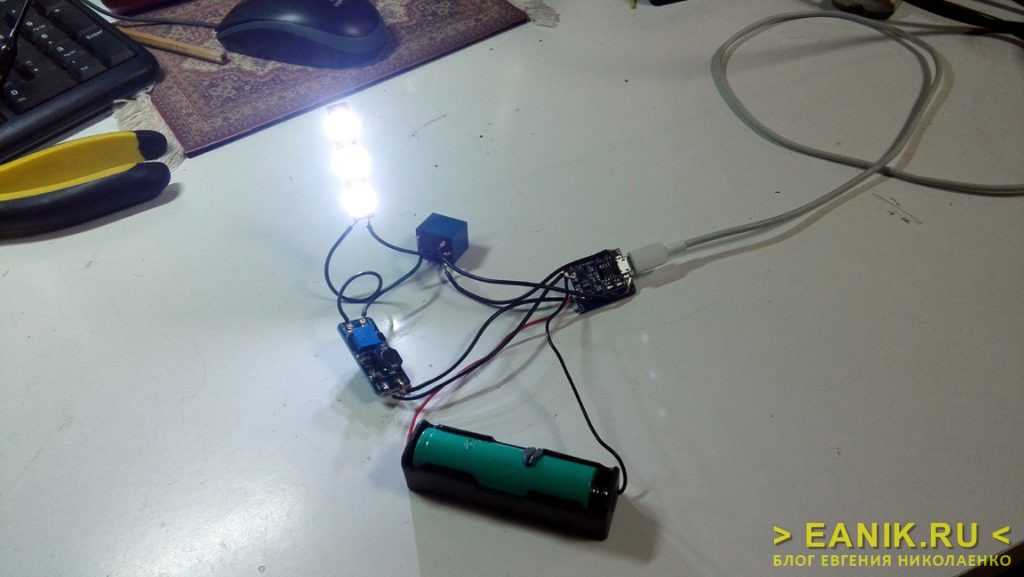

Светодиодная лента включилась при отсутствии внешнего питания

В этом эксперименте в качестве внешнего источника питания для зарядки АКБ и управления реле использовался обычный импульсный блок питания с выходным напряжением 5 вольт  и стандартным разъемом Micro-USB. В повседневной жизни мы называем такие источники питания «зарядкой для телефона» или «блоком питания для мобильника»
