Уменьшиться ли потребление котла если перейти с 220 на 380В

Виды тёплых полов

В зависимости от элементов, которые передают тепло, тёплые полы делятся на:

  • водяные;
  • инфракрасные;
  • кабельные.

В случае с водяными полами, теплопередатчиком выступает стяжка из бетона, она служит покрытием для труб. Воздух прогревается здесь на высоте два метра. Для правильного и равномерного прогрева помещения трубы на этапе монтажа нужно верно установить, учитывая шаг укладки. Запускается работа данной системы чаще всего котельным оборудованием.

Плёночные инфракрасные модели являются более универсальным типом отопления, так как подходят под все типы покрытий пола. Температура такого пола может доходить до 55 °C, а если в наличии термостат, то можно установить любую температуру в зависимости от вашего желания.

Система инфракрасных тёплых полов потребляет намного меньше энергии, чем другие типы отопительных систем. Это делает её очень привлекательной, однако широкое распространение инфракрасных полов пока ещё только в будущем.

Ознакомьтесь с нашей статье Сколько потребляет электрический котёл отопления в месяц

В электрических системах в качестве нагревательного элемента выступает кабель. Он пожаробезопасен, так как максимальная температура нагрева составляет 65 °C. Настройка температур производится при помощи терморегулятора. Если в помещении есть небольшие потери тепла, то такие электрические системы смогут держать стабильной температуру около 27 °C.

Электрический тёплый пол в настоящее время является лучшим вариантом для жилья. Ведь монтаж водяной системы, хотя она дешевле, не всегда возможен по ряду причин. А электрическая система достойна внимания не только потому, что может создавать комфорт в доме круглый год, а ещё и потому, что иногда она является единым возможным вариантом обогрева покрытия пола. Также в данном случае температуру в помещении можно регулировать с точностью до градуса, что невозможно в водяных системах.

Электрический тёплый пол

Факторы, что влияют на потребление?

Основа – это мощность. Для бытовых электрокотлов она варьируется в пределах 12-30 кВт. Но нужно учитывать не только мощность, а и специфику вашей электросети. Например, если у вас реальное напряжение не достигает значения 200 вольт, то многие зарубежные модели котлов могут просто не работать. Они рассчитаны на напряжение 220 вольт, а разница в два десятка вольт может оказаться критической.

Еще на этапе проектирования нужно учитывать много нюансов:

  • какая вам требуется мощность котла;
  • планируете вы устанавливать одноконтурную или двухконтурную систему;
  • какую площадь нужно обогревать;
  • какой общий объем теплоносителя будет в системе;
  • какая величина тока;
  • период работы на максимальной мощности;
  • цена киловатт-часа.

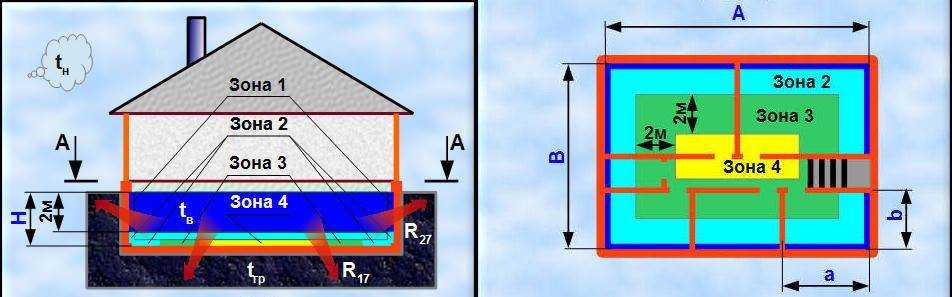

Учитываются и теплопотери дома. Они зависят от материалов, на основе которых возведена постройка, наличия и качества утеплителя, климата, размера окон и дверей, прочего. Обладая этой информацией, можно более точно рассчитать во сколько обходится отопление электрическим котлом.

Как рассчитать мощность котла

На конечную мощность установки зависит целый ряд факторов. Усреднено принимают потолки до 3-х метров высотой. В этом случае расчет сводится к соотношению 1 кВт на 10 м2, при климате характерном для средних полос. Однако для точного расчета учтите следующий ряд факторов:

  • состояние окон, дверей и пола, наличие щелей на них;
  • из чего выполнены стены;
  • наличие дополнительного утепления;
  • как дом освещается солнцем;
  • климатические условия;

Если у вас в помещении дует со всех щелей, то вам и 3-х кВт на 10 м2 может не хватить. Путь к энергосбережению лежит в использовании качественных материалов и соблюдении всех технологий строительства.

Не следует брать котел с большим запасом, это приведет к высокому потреблению электроэнергии и финансовым расходам. Запас должен быть 10% или 20%.

На итоговую мощность влияет и принцип работы. Посмотрите на сравнительную таблицу, она вам наверняка поможет:

Недостатки использования стабилизатора

Что будет, если подключить котел через стабилизатор? Тут есть несколько нюансов.

Во-первых, это дорого. Зачастую стоимость стабилизатора сопоставима со стоимостью котла. К тому же, любое дополнительное устройство в системе приводит к снижению надежности всей системы.

Во-вторых, любой стабилизатор повышает напряжение на выходе за счет увеличения потребляемого тока на входе. Закон сохранения энергии работает четко.

Другими словами, при 220 вольтах наш 6-киловаттный электрокотел потребляет от сети около 27 А. Если напряжение снизится, например, до 170 вольт, то потребляемый от сети ток возрастет до 35 А (без учета КПД самого стабилизатора).

Это нужно учитывать. Перед подключением стабилизатора необходимо проверить пороги срабатывания автоматов защиты, а также соответствие электропроводки в условиях возросшего тока.

Третий нюанс вытекает из второго. Известно, что просадка напряжения бытовой сети происходит по двум причинам: превышение предельной мощности трансформаторной подстанции (насыщение трансформатора с последующим выходом его из строя) или, чаще, большое падение напряжения на линии электропередачи (низкое качество соединений, недостаточное сечение провода).

Величина падения напряжения на ЛЭП рассчитывается по закону Ома:

При попытке стабилизатора «вытянуть» напряжение до требуемого уровня, ток в сети повышается, что, в свою очередь, приводит к дополнительной просадке напряжения. Процесс коррекции повторяется до тех пор, пока стабилизатор не уходит в защиту из-за слишком низкого входного напряжения.

На самом деле, описанная выше ситуация маловероятна. Такое возможно только если вы являетесь единственным потребителем на всей линии электропередачи. Но то, что стабилизаторы создают дополнительную нагрузку на сеть — чистая правда.

Подключение к электросети

При подключении электрокотла своими руками руководствуются рядом правил:

  • к розетке подключают приборы мощностью до 3,5 кВт;
  • силовые приборы мощностью до 7 кВт подключают к распределительному щитку;
  • котельное оборудование мощностью до 12 кВт подключается к однофазной сети 220 В, для агрегатов мощностью более 12 кВт применяется трехфазная сеть 380 В.

Материалы, необходимые для монтажа:

  1. Силовой кабель марки ВВГ с медными жилами. Количество жил зависит от числа фаз – 3 или 5, сечение должно соответствовать мощности котельного агрегата, этот параметр указывают в техпаспорте изделия.
  2. Связка УЗО в комплекте с автоматическим выключателем или дифференциальный автомат защиты. Номинал последнего зависит от мощности отопительного котла. Напряжение срабатывания дифавтомата – 30 мА.
  3. Заземляющий контур. Чтобы заложить заземляющий контур возле частного дома, можно использовать полосу сечением 40х5 мм + 3 стальных стержня d16 мм длиной 2 м с острым концом.

Для того чтобы самостоятельно подключить электрический котел, следует снять лицевую панель корпуса, соединить жилы силового кабеля соответствующих цветов с контактами клеммника. При установке электрического котла отопления своими руками стоит помнить, что такое напряжение является источником повышенной опасности.

Как подключить электрокотел к системе отопления

Существует несколько стандартных схем обвязки, одну из которых надо выбрать перед тем, как подключить электрокотел в систему отопления:

  • установка агрегата с обвязкой электронасоса и расширительной емкости;
  • установка электрокотла в схеме параллельной работы с твердотопливным либо газовым котлоагрегатом;
  • обвязка с аккумуляторной емкостью горячей воды или внешним электрическим водонагревателем;
  • присоединение двухконтурной модификации электрокотла к отопительным сетям и ГВС;
  • подключение к бойлеру косвенного нагрева.

Обычно, современные электрокотлы оснащаются всем необходимым вспомогательным оборудованием. Группа безопасности предохраняет агрегат от высокого давления и выполняет сброс воздух из водяного контура закрытого типа с применением мембранного расширительного бака.

Схема подключения двухконтурного электрического котла

На прямом участке подающего трубопровода устанавливается группа безопасности, а после нее — шаровой кран отсекающий подачу теплоносителя. Циркуляционный насос и фильтр-грязевик устанавливаются на обратном трубопроводе.

Если будет необходимо выполнить подключение котла к открытой системе отопления с естественной циркуляцией, то отопительные трубы потребуется разместить с уклоном 3 мм на 1 пм.

Схемы электрокотлов для подготовки ГВС используют в двух вариантах:

  • двухконтурная конструкция котла, имеющего два встроенных подогревателя для контура отопления и ГВС;
  • одноконтурный котел с внешним водонагревателем косвенного нагрева.

В первом варианте подключение электрокотла к системе отопления выполняется по стандартной схеме. Сложностей тут практически никаких, главное грамотно установить запорные вентиля.

Схема одноконтурного. Источник фото: twlwthrt.appspot.com

Подключение с водонагревателем косвенного нагрева производится, с применением трехходовых клапанов отсекающего типа. По сигналу термостата, интегрированного в аккумуляторную емкость, клапан переводит движение греющей воды на разогрев контура ГВС или системы отопления.

Загрузка ГВС в приоритете: пока вода в емкости не разогреется до определенной температуры, отопительная сеть тепловой энергии не получит.

Как подсчитать расход электроэнергии

Чтобы самостоятельно определить, сколько энергии потребляет электрический теплый пол, необходимо воспользоваться следующей формулой:

W=S*P*0,4, где

S – площадь помещения;

Р — мощность системы;

0,4 — коэффициент, учитывающий, сколько поверхности пола в комнате застелено кабелем/пленкой. Другими словами, 0,4*S — полезная площадь обогрева.

Допустим, к примеру, нам нужно рассчитать расход электроэнергии электрического теплого пола мощностью 150 Вт/м2 в гостиной, площадью 25 м2.

Тогда, наша формула примет следующий вид:

W=25*150*0,4=1500 Вт, что означает потребление 1,5 кВт в час.

Значит, нам известно почасовое потребление известно, но это еще, далеко, не все.

Как правило, система подогрева работает 8-9 часов в сутки, когда все жители находятся дома. Итого, в день затраты электроэнергии будут примерно 12-13,5 киловатт. Получается, что месячный расход электроэнергии «теплого пола» составит около 360-400 кВт.

Примем, во внимание, что приведенные расчеты – очень грубые, и фактический расход в 2 раза меньше. Связано это с тем, что следует установить терморегуляторы, которые экономят электроэнергию, примерно, на 40 %

. Далее, умножаем мощность, которую расходует система в месяц на стоимость одного киловатта энергии на момент расчета

Итого, получиться готовое энергопотребление системы, на основании которого можно делать анализ, выгодно такое отопление или нет

Далее, умножаем мощность, которую расходует система в месяц на стоимость одного киловатта энергии на момент расчета. Итого, получиться готовое энергопотребление системы, на основании которого можно делать анализ, выгодно такое отопление или нет.

Формула расчета довольно простая. По данной технологии можно запросто подсчитать энергопотребление теплого пола в любой комнате: спальне, кухне, ванной и даже на балконе, главное — иметь под рукой калькулятор!

Мы увидели, сколько электроэнергии потребляет теплый пол. Если произвести расчет для всех комнат, то выйдет приличная сумма «за свет». Конечно же, при оплате первой же квитанции, вы задумаетесь, как можно сократить затраты и сделать систему отопления экономичной.

Однако, мы приведем несколько советов, которые позволят заметно снизить потребление электричества теплым полом в доме:

1. Позаботьтесь о качественном утеплении дома. Экспериментальным путем было определено, что хорошая теплоизоляция сокращает расход электроэнергии на 35-40%.

2. Обязательно установите терморегулятор на стену в самой холодной точке комнаты. Таким образом, отопление будет включаться при понижении температуры ниже установленной, и, наоборот, выключаться при достаточном нагреве помещения. Регуляторы температуры, как мы уже говорили, позволяют сократить до 40% потребляемого электричества.

3. Установите в доме многотарифный счетчик электроэнергии, при котором тариф на электричество в ночное время меньше в 1,5-2 раза (в зависимости от региона). Все равно, электрический теплый пол будет работать при Вашем присутствии, а это как раз в вечернее время, когда Вы приходите с работы. Так зачем платить больше?

4. Осуществляйте укладку материала только по полезной площади. Не стоит производить монтаж под мебелью и бытовой техникой, это не целесообразно с точки зрения сокращения расхода и к тому же запрещается самими производителями нагревательных материалов.

5. Можете немного пожертвовать отоплением, понизив температуру в помещении всего лишь на 1 градус. Незначительное пожертвование позволяет сократить расход электроэнергии электрического теплого пола на целых 5%!

Смотрим видео-ролик на эту тему:

Что влияет на потребляемость

Результаты вычислений внушают опасение, но в реальности всё не настолько страшно. Во втором примере приведены расчёты максимального почасового энергопотребления в самые холодные зимние ночи. Но обычно ведь на улице значительно теплее и, соответственно, дельта температур намного меньше.

Есть смысл проводить вычисления, ориентируясь на среднемесячный показатель, который можно узнать из архивных сводок метеослужб. При определении дельты эту цифру подставляют на место минимальных значений.

Так получится узнать усреднённое максимальное почасовое энергопотребление в конкретном месяце Qmax. Чтобы получить среднемесячное значение, пригодится формула: Q = Qmax/2*24*х, где Q — энергия, израсходованная за месяц, а х — число календарных дней. Пример её использования приведён в первом разделе статьи.

Сколько потребляет «кипятильник»?

Самый простой электрокотел — это набор тэнов, которые прогревают воду, и реле, с помощью которого можно задать температуру котловой воды. Задали температуру воды на котле 60 градусов — он и будет ее поддерживать без учета температуры воздуха в помещениях. Это самый неэкономный вариант. К слову, такие «кипятильники» до сих пор выпускаются, и на них есть определенный спрос. Например, белорусские котлы ЭВО «Гродноторгмаш» — просто ёмкость из нержавеющей стали с тремя тэнами внутри. Плюс простенькая автоматика управления температурой. К слову, стоимость такого прибора невысока — от 325 рублей.

Обычно его покупают в дополнение к твердотопливному котлу, у которого уже есть и насос, и группа безопасности. ЭВО включают на время, пока не работает твердотопливник. Электрокотел удобен тем, что владельцу дома зимой не нужно никого просить протапливать котел в свое отсутствие. Он работает в автономном режиме. Даже если отключалась электроэнергия, после ее включения котел будет работать в заданном режиме.

А вот как основной отопительный прибор электрокотлы без автоматики обычно не рассматривают:

— Отопить дом для него не проблема, но за электричество придется заплатить внушительную сумму, — говорит Сергей Таган, директор магазина kotlov.by. — Например, нам нужно отопить дом в 120 м² с уровнем теплопотерь 10 Квт. В нем нужно поддерживать температуру воздуха 22−24 С. В Минской области отопительный сезон длится 206 дней. Считаем и получаем такой результат — в отопительный сезон сожжем 23 000 кВт. В день -100 кВт, в месяц — 3000 кВт. Умножаем на действующий тариф — получаем 1 069,2 рубля в месяц! За весь сезон — 8 197,2 рубля.

Но это мы сделали расчет на старого «электростахановца», который работает и день и ночь, в его задачи входит поддерживать постоянную заданную температуру воды в системе отопления.
