Ограничитель мощности: устройство, принцип работы, назначение

Ограничители мощности ОМ-630-2

Скидка!

Цена:
3560,00
3381,00 грн.

Гарантия: 18 месяцев

Производитель: «F&F» (Польша)

Дополнительные изображения

Описание

Назначение: Ограничитель мощности Ом 630-2 производит контроль мощности, которая потребляется в трехфазной сети. При превышении установленного значения — произойдет отключение потребителя (работает с трансформатарами тока свыше 50 кВт.)

Принцип работы: Прибор Ом-630-2 непрервывно, пофазно производит измерение тока и напряжения, руководствуясь заданным алгоритмом работы. В том случае, когда показатели будут превышены, при помощи силового контактора ограничитель отключит нагрузку на определенное временной интервал.

Монтаж: крепиться ограничитель ОМ 630-2 на Дин-рейку в щит. Настройки устанавливаются регулятором на лицевой части прибора.

Примечание: В данном ограничителе мощности может быть задана функция реле напряжения: защита от превышения напряжения свыше 260 В, и его падение его чем 160 В (обсуждается при заказе). Кроме того, существует также подобная модель реле ОМ-630 (контроль до 50кВт).

Характеристики

Параметр	Значение
Напряжение питания:	3х(150-380 В~) + N
Диапазон контролируемой мощности:	5 — 50 кВт
Дискретность установки мощности, грубо:	5 кВт
Дискретность установки мощности, точно:	0,5 кВт
Задержка отключения при перегрузке по мощности	от 1 до 240 с
Задержка повторного включения нагрузки:	от 2 до 3600 с
Задержка отключения при падении напряжения ниже 160 В:	5 с
Задержка отключения при росте напряжения выше 260 В:	0,1 с
Задержка отключения при перегрузке по току:	0,1 с
Максимальный ток нагрузки:	2х8 А
Погрешность измерения напряжения в диапазоне 50 — 300 В:	не более 2%
Погрешность измерения тока в диапазоне 3 — 100 А:	не более 3%
Диаметр сквозных отверстий измер. цепей:	d=12,5 мм
Диапазон рабочих температур:	от -25°С до +50°С
Гальваническая изоляция:	6 модулей типа S (105 мм)
Монтаж:	на DIN-рейке 35 мм

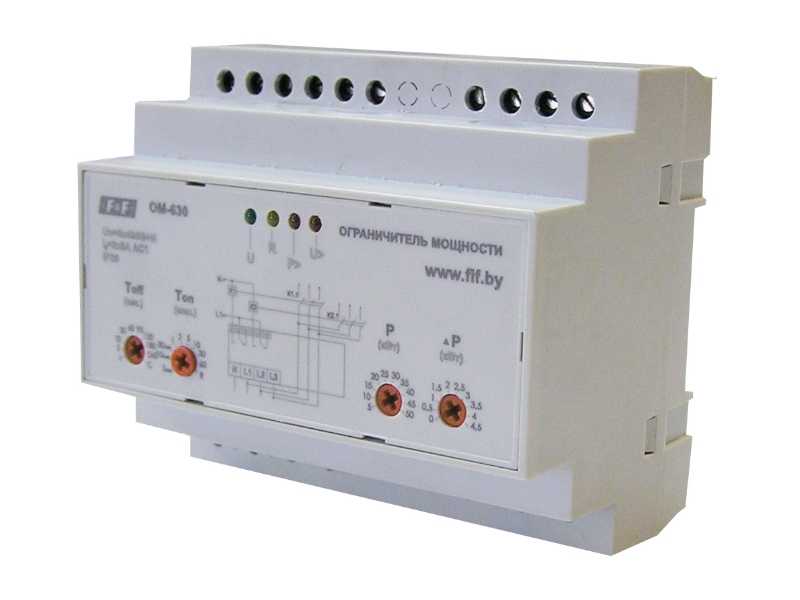

Ограничитель мощности OM-630, OM-630-2

Параметр

OM-630

OM-630-2

Напряжение питания:

220В, 50Гц

3×150-450В, AC+N

Диапазон контролируемой мощности:

5-50 кВт

(0,3 -1,2) х К кВт, где К-коэф. трансформации трансформатора тока

Дискретность установки мощности, грубо:

5 кВт

0,1 кВт

Дискретность установки мощности, точно:

0,5 кВт

0,01 кВт

Задержка отключения при перегрузке по мощности (Toff):

от 1 до 240 сек

Задержка повторного включения нагрузки (Ton):

от 2 до 3600 сек

Время отключения при:

падении напряжения ниже 160Вповыш. напряжения более 260Вперегрузке по току

5 сек0,1 сек0,1 сек

5 сек0,1 сектоковременная характеристика

Максимальный ток контактов реле:

2х8А АС1

Исполнительные контакты:

2х2Р (2 переключающих)

Погрешность измерения:

напряжения в диапазоне 50-300В*тока в диапазоне 3-100А

не более 2%не более 3%

не более 2%—

Диапазон рабочих температур:

-25°С- +50°С

Размеры:

6 модулей (105x90x65 мм)

Диаметр сквозных отверстий измерительных цепей:

D=12,5 mm

Монтаж:

на DIN-рейке 35 мм

Монтаж

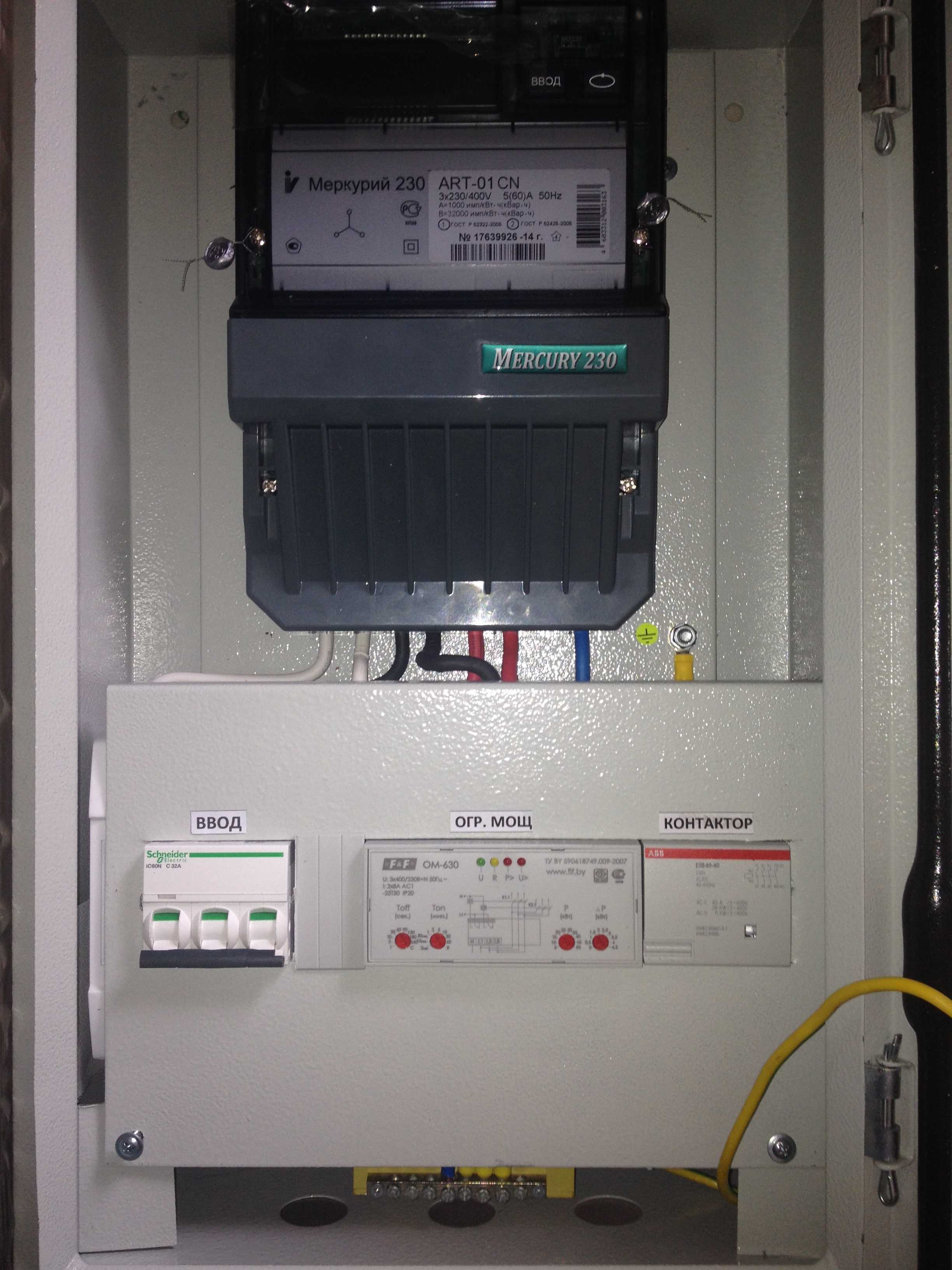

Ограничитель монтируется непосредственно в электрическом щите. Его установка не представляет особой сложности и с ней может справиться любой электрик, имеющий опыт выполнения других подобных работ.

Выпускаются различные приборы для работы в сетях с одной и тремя фазами и с разными напряжениями и контролируемыми нагрузками. Поэтому необходимо приобрести аппарат, соответствующий проекту. Для подключения ограничителя необходимо ознакомиться с прилагаемой инструкцией.

Прежде всего, необходимо подключить питание к устройству. Оборудование имеет одно или три отверстия, через которые продевается нагрузочные провода. На них контролируется мощность. В этих отверстиях расположены индукционные датчики тока. Однофазные приборы имеют одно отверстие, трехфазные аппараты имеют по три отверстия.

На панели устройства есть выводы, с которых подаются управляющие сигналы на контакторы. Схема подключения достаточно проста для выполнения его своими руками. При монтаже необходимо использовать качественные провода с требуемым сечением и следить за тем, что бы все контакты были надежно закреплены.

Понижающий трансформатор: принцип работы, особенности выбора, подключение и установка своими руками. ТОП-10 идей + инструкция!
Кулачковый переключатель: конструкция устройства, характеристики и руководство по выбору. Схему подключения своими руками смотрите здесь!
DIN рейка — для чего применяется устройство и особенности монтажа модульного оборудования (105 фото). 5 лучших вариантов для щитка!

Некоторые устройства могут специально оснащаться дополнительными сигнальными контактами, которые необходимы для подключения различных цепей автоматики и сигнализации. Ограничители могут подключаться к персональным компьютерам с помощью интерфейсов RS-232 или RS-485 для установки параметров через персональный компьютер, а не через меню аппарата.

При эксплуатации устройства необходимо следить за частотой срабатывания защиты. Частое выключение может свидетельствовать о наличии короткого замыкания, неисправности электроприборов или сети. При появлении частых срабатываний необходимо провести техническую проверку оборудования и электрической изоляции сети.

Особенности подключения

Схема подключения ОМ-110:

Более подробно увидеть процесс монтажа вы можете на видео ниже:

После подключения необходимо проверить правильность работы ограничителя. Подать питание и подключить нагрузку меньшую расчетной. Должен гореть зеленый светодиод. Потом нужно подключить нагрузку, которая выше установленной. Должен загореться светодиод «перегрузка» и по истечении времени, которое устанавливается регулятором «задержка отключения», он должен отключить все потребители. При необходимости время можно откорректировать. После отключения возврат в исходное состояние происходит автоматически. Время возврата также можно изменить регулятором «повторное включение». Установка и настройка работы регулятора окончена.

Наглядная инструкция по монтажу предоставлена на видео:

Нагрузка подключается через трансформаторы тока. Устанавливают параметры потребляемой мощности, времени отключения при перегрузке и времени восстановления после отключения. Обязательно использование контактора, который коммутирует нагрузку.

Установка максимальной мощности, времени отключения и времени восстановления выполняются с помощью переключателей. Все регуляторы расположены на лицевой панели. Кроме указанных выше функций в ОМ-630 введена функция счетчика отключений. При срабатывании ограничителя в течении часа более определенного количества раз, нагрузка отключается на 10 минут. Эта регулировка тоже присутствует на лицевой панели.

На видео ниже наглядно показывается, как подключить и настроить ОМ-630:

Данные аппараты, независимо от марки и типа защищают не только поставщика электроэнергии от перерасхода и хищения, но и потребителя от перегрузки домашней электросети и снижения вероятности возникновения пожара от перегрева изношенной электропроводки, в случае несоответствия мощности сети и потребления. Надеемся, вам были полезные наши советы и предоставленные инструкции по подключению ограничителей мощности 110, 310 и 630-й серии.

Будет интересно прочитать:

Как провести электричество на участок
Устройства защиты от перенапряжения в сети
Что такое реле контроля напряжения

Как подключить ОИН-1 в щитке

У этого устройства есть ряд функциональных аналогов от всех популярных производителей электротехники, поэтому и схемы их подключения в принципе аналогичны. В официальной документации схема подключения не слишком очевидна, она представлена в двух вариантах и выглядит следующим образом:

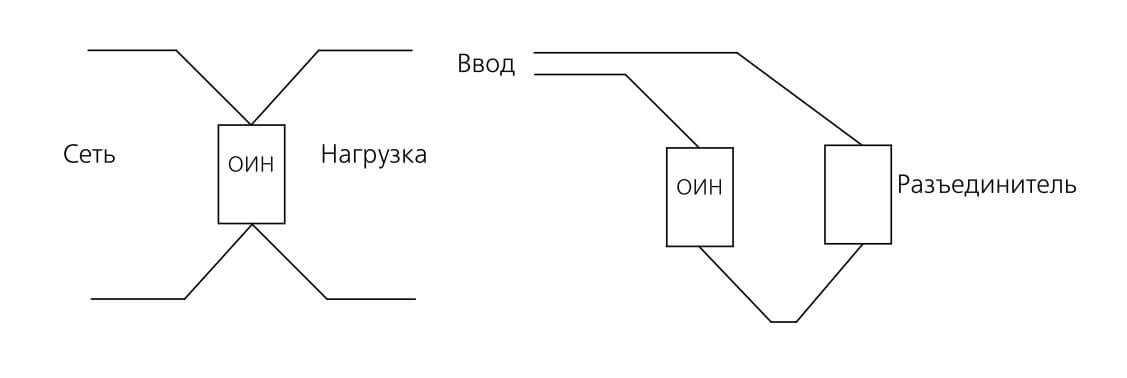

Обратите внимание первый вариант – подключение параллельно защищаемой цепи, а второй – последовательно с разъединителем. То есть в результате срабатывания ограничителя импульсных напряжений разъединитель должен разорвать цепь питания, чтобы избежать возгорания изделия и протекания тока по электрической дуге

Но приведенная схема совсем не наглядно и не понятно изображена, и сразу возникает вопрос о том, как правильно установить аппарат. Поэтому ознакомьтесь с несколькими примерами подключения УЗИП в электросеть.

На рисунке ниже изображена типовая схема из условий для подключения 3 фаз. Здесь более наглядно изображено подключение ограничителей напряжения до счётчика. В трёхфазной цепи с системой заземления TN-S или TN-C-S его подключают между фазами, нулём и землёй. Но подключение ОИН-1 после счетчика тоже допустимо как дополнительная ступень защиты.

Монтажная схема на примере подключения в двухпроводной электросети:

И напоследок рассмотрим схемы для четырёх разных схем электроснабжения (1 фаза, 3 фазы, объединённый и разъединённый защитные проводники), которые встречаются наиболее часто:

Описание реле контроля коэффициента мощности

Общая схема реле контроля фазового смещения, построена на преобразовании аналоговых синусоидных сигналов в цифровую составляющую. Их запоминание, сопоставление с внешними данными и дальнейший алгоритм работы, запрограммирован во встроенной памяти. В случае соблюдения показателей контролируемых параметров сети, выходные контакты будут замкнуты. При малейших сбоях, происходит их размыкание.

Изделие выполнено в пластиковом корпусе, на лицевой панели которого, находится настроечный узел. Он состоит из регулировочных ручек корректировки cos φ, задержки на пуск двигателя, настройки гистерезиса, пиковой нагрузки и кнопки возврата в нормальный процесс. Для визуального контроля, предусмотрена светодиодная индикация питающего напряжения на входе и выходе, аварийное превышение cos φ по нижнему и верхнему пределу. Подключение реле контроля мощности на DIN-рейку, осуществляется путем отжатия защелки, расположенной на задней крышке корпуса.

Предназначение

Высоковольтные выключатели устанавливаются в подстанциях и распределительных устройствах сетей от 6 кВ до 10 кВ. Наиболее распространены устройства типа ВНА (автогазовые). Они являются самыми дешевыми и не имеют специальных требований. Газы для гашения дуги в выключателях ВНА вырабатываются из встроенных пластмассовых вкладышей. Такое применение газа для защиты контактов характерно только для этих моделей. Коммутация производится за счет ручного привода.

Выключатель нагрузки для бытовых потребителей с напряжением не более 380 В используют в качестве вводного устройства коммутации на электрических щитах. К его входу подключается силовой кабель, а к выходу – автоматы и УЗО, выполняющие функции защиты от коротких замыканий, перегрузки и утечки тока на «землю».

Устройство ВН

Конструктивно выключатель нагрузки представляет собой раму и вал. На раме расположены 6 опорников. К нижней части рамы закреплены три изолятора с ножами-контактами. Другие три расположены на верхней части рамы, ведают дугогашением. Рычаги вала присоединены к электроизолированным тягам. Они отвечают за движение к ножам. На концах вала расположены пружины, ускоряющие процесс размыкания контактов выключателя в момент отключения нагрузки. Кроме того, здесь же располагаются специальные резиновые прокладки. Предназначены для защиты от механического воздействия в процессе отключения.

В камерах для погашения дуги используют специальные контакты – дугогасительные. Для их изготовления используют фенопласт. Также присутствуют специальные вкладыши из полиамида дугообразной формы. Этим добиваются мягкого вхождения контактов во вкладыши.

При включении ВН сперва идёт процесс соединения контактов в дугогасительной камере, затем – ножи и главные контакты. При отключении процесс развивается в обратном направлении. В отключенном положении дугогасительные контакты должны быть зримо не соединены с камерой. Для этого в любом ВН есть специальное окошко. Через него контролируют наличие воздушного промежутка. При отключении в этом промежутке образуется электрическая дуга, и происходит выделение большого количества тепла, которое производит нагрев полиамида. В процессе нагревания вкладыши выделяют специальный газ. Этот газ и гасит образовавшуюся дугу.

Конструктив ячейки с ВНА выключателем

Область применения

Назначение у выключателей нагрузки может быть следующее:

Оперативная коммутация больших потребителей на производстве.
Аварийное отключение потребителей без снятия нагрузки.
В быту, для обеспечения надлежащего переходного контакта при коммутации.

Выбор подходящего выключателя нагрузки:

При выборе переключателя нагрузки необходимого напряжения, необходимо обратить внимание на следующие параметры:

Напряжение выключателя.
Вид исполнения устройства.
Комплектация и дополнительные функции.
Номинальный ток.
Вид крепления.

Конструкция

Рассмотрим, из чего состоит выключатель нагрузки на примере устройства коммутационного аппарата типа ВНР-10/400

Основание (рама).
Опорный изолятор.
Держатели с контактами.
Подвижный рабочий нож.
Камера гашения дуги.
Неподвижный верхний контакт.
Изолирующая тяга.
Рычаг.
Гибкая связь.
Нож заземления.
Вал заземления.
Тяга блокировочного устройства.
Пружины.
Резиновые прокладки.
Вал рабочих ножей.

Неотключаемые линии в щите

Выключателем нагрузки внутри квартирного электрощита можно обесточить всю электропроводку. Это можно делать с целью электробезопасности, уходя из дома. Некоторые электроприборы отключать нецелесообразно. Для этого оставляется неотключаемая линия. На рисунке ниже установлено 2 выключателя нагрузки, один из которых может отключать всю проводку квартиры, а другой – оставляет в работе холодильник. Кроме того есть еще постоянно работающие системы охранной сигнализации и видеонаблюдения.

Схема квартирного щита с неотключаемой линией

На схеме красным и синим цветами изображены фазный и нулевой провода. Отключать можно только их, а земля (желто-зеленый цвет) всегда остается подключенной.

Как увеличить выделенную мощность?

К сожалению, нормы потребления электрической энергии не успевают за ростом активной нагрузки. В жилых помещениях появляется все больше бытовых энергопринимающих устройств, одновременная работа которых вызывает срабатывание тепловой защиты вводного АВ. Из сложившейся ситуации есть только два выхода:

Снизить бытовое потребление путем отказа единовременной работы части оборудования, что может внести определенный дискомфорт.
Обратиться к поставщику электроэнергии за выделением дополнительных мощностей.

Поскольку потреблять электроэнергию в меньшем объеме не выход, последний вариант наиболее рационален. Рассмотрим, как увеличить объем электроэнергии частным и юридическим лицам. Начнем с первых.

Для частного лица

Алгоритм действий можно условно разбить на следующие этапы:

Подготовка необходимых документов.
Составления проекта электрификации жилого объекта.
Процесс согласования разработанного проекта с компанией предоставляющей услуги на предмет возможности технологического присоединения или увеличения электрической мощности.
Одобрение проекта в местном органе Энергонадзора.
Осмотр электроустановки с последующим составлением соответствующего отчета и акта-допуска, подтверждающего готовность объекта к эксплуатации при новых условиях электроснабжения энергопринимающих установок. Отчет составляется сотрудником электрокомпании, акт-допуск – представителем Энергонадзора.
Оформленные документы направляются электрокомпании, после чего она увеличивает величину допустимой нагрузки (выделяемой мощности).

Теперь перечислим пакет необходимых документов, они практически идентичны тем, что нужны при подключении электричества:

Документы собственника жилого дома, подтверждающие его личность и права на недвижимое имущество.
Справка, где указывается текущая величина электрической нагрузки. Как уже упоминалось выше, ее необходимо получить в компании, осуществляющей поставки электроэнергии.
Договор с поставщиком услуг, где прописана стоимость электроэнергии и текущий объем ее потребления.
Акт разграничения эксплуатационной ответственности.
Фрагмент типового акта разграничения балансовой стоимости
План помещений и проект электрификации. Если его заказывать, то за него придется заплатить порядка $200 – $1000.

Как правило, компания занимающаяся разработкой проекта одновременно предлагает услуги по его реализации. В некоторых случаях имеет смысл воспользоваться их помощью, чтобы не терять время.

Для юридических лиц и предприятий

Технически процедура выделения дополнительной мощности для юрлиц и частников практически ничем не отличается. Разница заключается в пакете необходимых документов. Например, вместо документов подтверждающих личность необходимо подготовить учредительные документы.

Каждая справка, договор, ксерокопия документа и т.д. должны быть заверены круглой печатью предприятия-потребителя и подписью ответственного лица.

ГЛАВНАЯ ПРОДУКЦИЯ ЦЕНЫ ДОКУМЕНТЫ КОНТАКТЫ

ГЛАВНАЯ / ПРОДУКЦИЯ / УСТРОЙСТВО ОГРАНИЧЕНИЯ ПОТРЕБЛЯЕМОЙ МОЩНОСТИ

Состав оборудования:

Заградительные огни ЗОМ (светоограждение низкой интенсивности)
Импульсные заградительные огни (светоограждение высокой интенсивности)
Блоки управления для ЗОМ
Блоки проходные для ЗОМ
Устройство ограничения мощности
Устройство резервирования однофазных потребителей от трехфазной сети

Оборудование соответствует:

ГОСТ Р 51321.1-2000
ПУЭ
РЭГА РФ-94
ИКАО
ВСН–332-93

Приборы контроля тока

РМТ – 101 – реле переменного тока используется для измерения и контроля действующего значения тока однофазной нагрузки в диапазоне от 0 до 100А.

Прибор широко применяют в качестве:

Реле ограничения потребляемого тока;

Реле приоритетной нагрузки.

Светодиодный дисплей отображает измеренное значение тока нагрузки. Индикаторы на лицевой панели отображают состояние нагрузки (включена / отключена), а также аварию превышения тока уставки трехфазного реле тока – отображается параметр включено/отключено, а также показатель превышения максимального значения тока.

Помимо установки максимального значения тока нагрузки, прибор позволяет настроить задержку время отключения при возникновении аварии, а также задержку времени на включение (АПВ) нагрузки, после восстановления значения тока.

РМТ – 104 – устройство предназначено для контроля действующих значений тока однофазной нагрузки в диапазоне от 1 до 400А. В случае превышения, заданных пользователем параметров, происходит отключение нагрузки. Прибор оснащен функцией независимой задержки времени и дальнейшим автоматическим включением (АПВ) или его блокировкой. Установить параметры для повторного включения, пользователь может самостоятельно, воспользовавшись потенциометров на лицевой панели прибора.

Политика конфиденциальности

В настоящее время нередко возникают ситуации, когда из-за недостаточной мощности в общей городской сети приходится ограничивать ее на отдельных объектах. В первую очередь, это вновь подключаемые абоненты, способные перегрузить существующую линию. Для решения этого вопроса применяется специальный прибор – ограничитель мощности, контролирующий ее потребление. Если же заданная уставка превышается, устройство просто отключает потребителя

Другой важной функцией ограничителя мощности является защита электрической проводки от несанкционированных подключений посторонних лиц. Ограничители мощности могут применяться в однофазной и трехфазной сети

Технические характеристики

Максимально действующее напряжение. Под этим понятием необходимо понимать величину наибольшего значения величины напряжения, при котором ограничитель способен сохранять свою работоспособность без ограничения по времени.
Номинальное напряжение, эквивалентно величине, воздействие которого ОПН способен выдерживать в течение 10 минут.
Ток проводимости. Величина тока, в цепи нелинейных резисторов в период воздействия номинальных значений приложенного напряжения. Как правило, имеет мизерное значение.
Номинальный разрядный ток. Параметр, определяющий классификацию ограничителя в условиях грозового режима.
Расчетный ток коммутационного перенапряжения. Значение тока, определяющее классификацию при коммутационных перенапряжениях.
Токовая пропускная способность. Величина эквивалентная классу разряда линии.
Устойчивость к короткому замыканию. Категория способности ОПН противостоять токам короткого замыкания, сохраняя при этом целостность защитной оболочки.

Защита электрохозяйства административных зданий, многоквартирных домов и предприятий возлагается на соответствующие службы энергетических компаний, оградить свой дом от нежелательных последствий грозового разряда возложена на домовладельца. В настоящее время этот вопрос решается просто. В специализированных магазинах представлен широкий выбор ограничителей перенапряжения различной степени сложности и ценового диапазона.

На рисунке ниже показано подключение ОПН к однофазной сети и условное обозначение на схеме. Подключить ограничитель перенапряжения к домашней электросети не сложно, но выполнение этой операции лучше доверить специалисту, если вы не имеете опыта в электромонтажных работах.

Напоследок рекомендуем просмотреть видео, на котором наглядно рассматривается конструкция и принцип действия ограничителей перенапряжения нелинейных:

https://youtube.com/watch?v=2ZZwQRD6q4I

Вот мы и рассмотрели устройство, назначение и принцип действия ограничителя перенапряжения. Как вы видите, существует различные виды и конструктивные исполнения данных устройств, благодаря чему можно подобрать подходящий вариант для собственных условий применения.

Будет интересно прочитать:

Испытания ограничителей перенапряжения нелинейных
Для чего нужно реле напряжения
Как защититься от помех в электросети

https://youtube.com/watch?v=2ZZwQRD6q4I

Приборы ограничения мощности

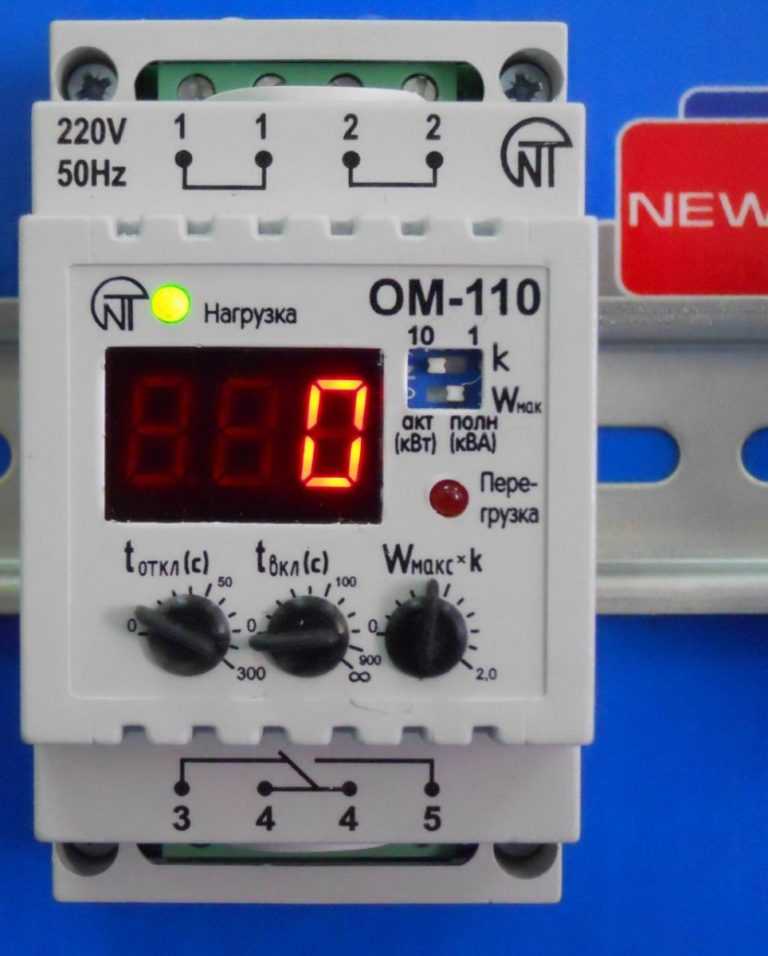

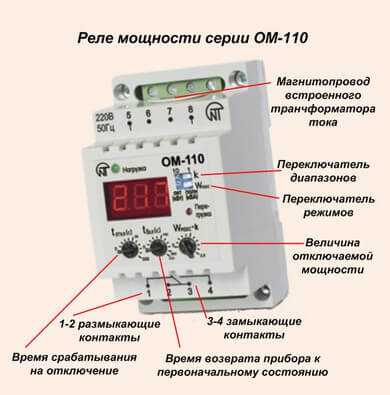

Однофазный ограничитель мощности ОМ-110 – данное реле мощности может быть использовано как:

Цифровой ваттметр (измеритель активной или полной мощности полной;
Реле ограничения потребляемой мощности;
Реле приоритетной нагрузки.

Основное его назначение – контроль активной или полной мощности однофазной нагрузки.

Есть возможность установки следующих параметров:

Порог ограничения мощности (диапазон от 0 до 20 кВт);
Задержка на отключение;
Задержка на включение (АПВ).

ОМ-110-01 – это модификация ограничителя мощности ОМ-110. В данное изделие добавлена функция реле напряжение.

Как и модель ОМ-110, устройство предназначено для защиты от:

Изношенных электросетей;
От перегрузок по мощности;
Несанкционированных подключений, а также для измерения и контроля потребляемой мощности.

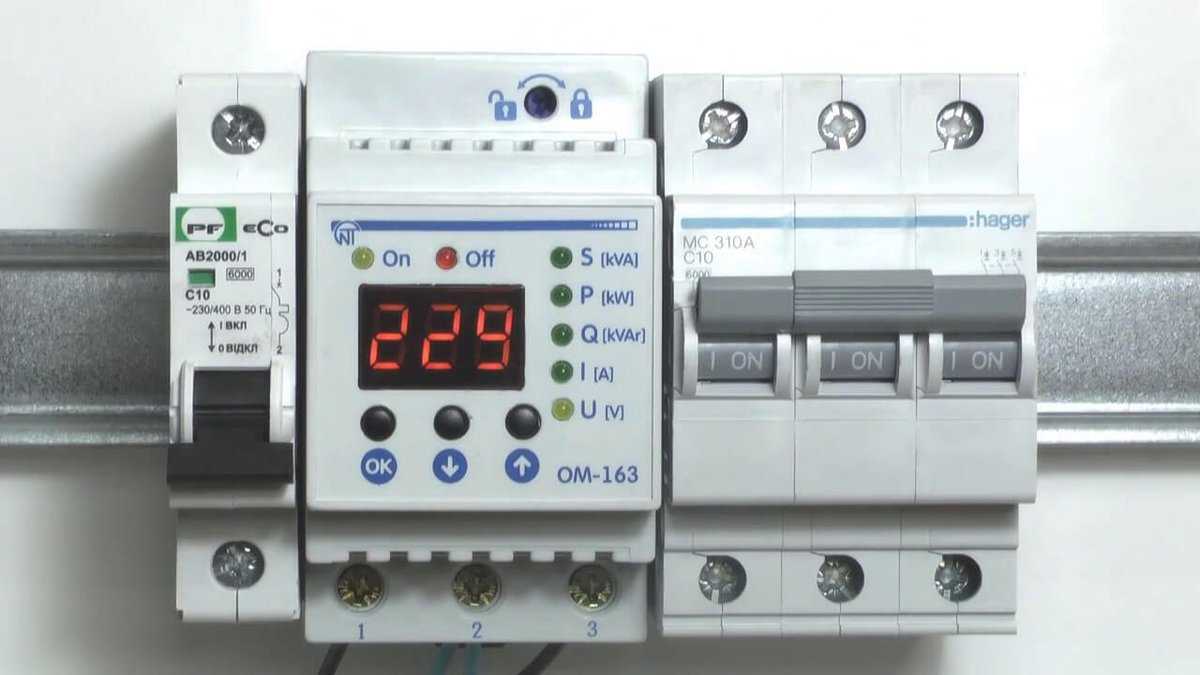

Ограничитель ОМ-163 – данное однофазное реле контроля мощности востребовано благодаря своей многофункциональности. Трехзарядный семисегментный индикатор прибора отображает измеренные параметры. Чтобы изменить тип отображаемого параметра, достаточно переключиться с помощью кнопок на требуемый параметр.

Для того, чтобы не допустить случайного изменения настроек, в приборе предусмотрена блокировка меню с помощью пароля и дополнительного переключателя.

Данный прибор способен контролировать такие параметры как:

Полная, активная или реактивная мощность;
Действующий ток;
Напряжение (максимальное/минимальное значения).

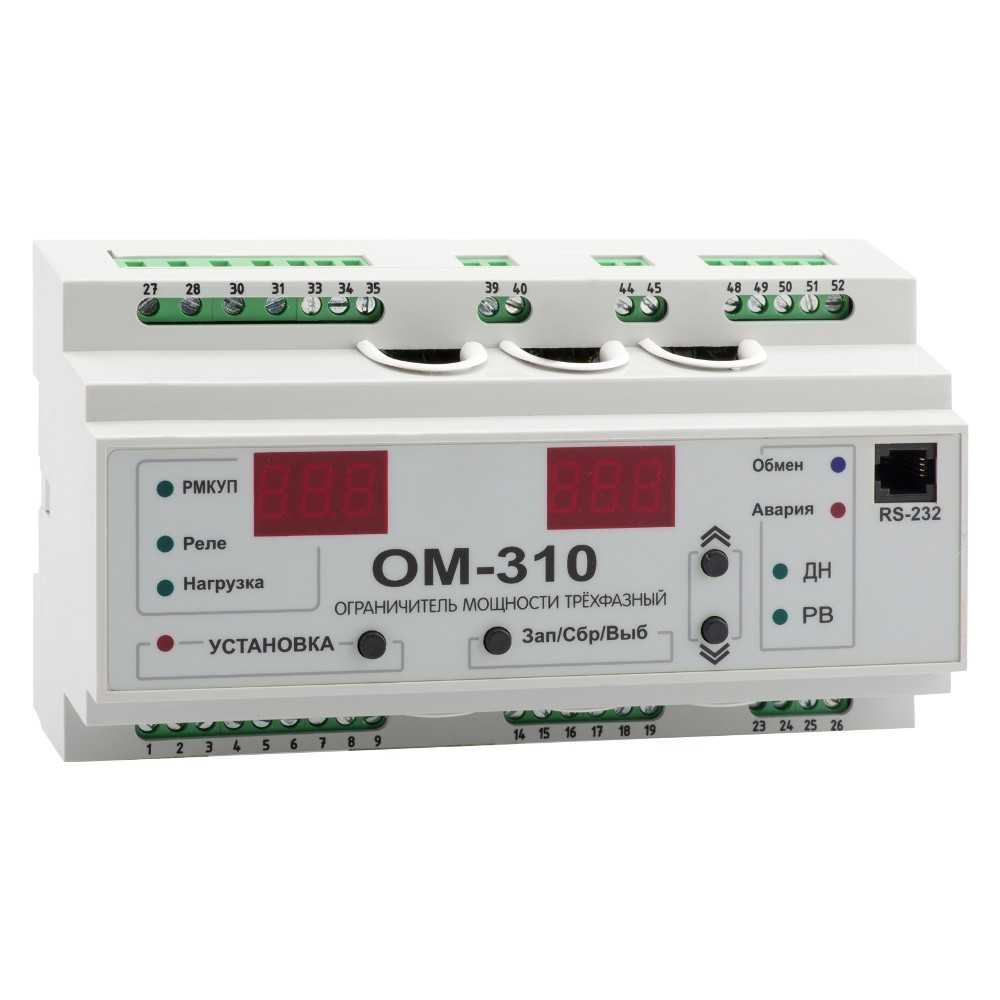

Трехфазный ограничитель мощности ОМ-310 – данное трехфазное реле контроля мощности обеспечивает работу устройств с мощностью нагрузки в диапазоне от 2,5 до 30 кВт, если используются встроенные токовые трансформаторы, а также до 350 кВт, если токовые трансформаторы внешние и сеть с изолированной нейтралью.

Функциональность устройства более широкая:

Защита от перегрузок в питающей сети;
Полное отключение нагрузки при превышении показателей мощности;
Частичное отключение нагрузки при увеличении, потребляемой мощности;
Контроль измерения параметров и вывод на дисплей значений трехфазной сети;
Сигнальное оповещение при аварии;
Возможность дистанционного управления, в частности подключения/отключения пользователя.

Устройство и принцип действия

Ограничитель перенапряжения является безыскровым разрядником.

Устройство ограничителя перенапряжений

Основной элемент ОПН — варистор ( varistor, от англ. Vari(able) (Resi)stor — переменное, изменяющееся сопротивление). Основная активная часть ОПН состоит из набора варисторов, соединённых последовательно и составляющих так называемую «колонку». В зависимости от требуемых характеристик ОПН и его конструкции ограничитель может состоять из одной колонки или из ряда колонок, соединённых последовательно либо параллельно. Отличие материала варисторов ОПН от материала резисторов вентильных разрядников состоит в том,
что у нелинейных резисторов ограничителей перенапряжения присутствует повышенная пропускная способность, а также высоконелинейная вольт-амперная характеристика (ВАХ), благодаря которой возможно непрерывное и безопасное нахождение ОПН под напряжением, при котором обеспечивается высокий уровень защиты электрооборудования. Данные качества позволили исключить из конструкции ОПН искровые промежутки.

Материал нелинейных резисторов ОПН состоит в основном из оксида (окиси) цинка ( ZnO ) и оболочки в виде глифталевой эмали, повышающей пропускную способность варистора. В процессе изготовления оксид цинка смешивается с оксидами других металлов. Варисторы на основе оксида цинка являются системой, состоящей из последовательно и параллельно включённых p – n переходов. Именно эти p – n переходы определяют нелинейность ВАХ варистора.

ОПН конструктивно представляет собой колонку варисторов, заключённых в высокопрочный полимерный корпус из высокомолекулярного каучука (в случае полимерной изоляции прибора), либо колонку варисторов, прижатую к боковой поверхности стеклопластиковой трубы, расположенной внутри фарфора (в случае фарфоровой изоляции). В ОПН с полимерной изоляцией пространство между стеклопластиковой трубой и колонкой варисторов заполняется низкомолекулярным каучуком, а сама труба имеет расчётное количество отверстий для обеспечения взрывобезопасности конструкции при прохождении токов короткого замыкания. У ограничителей перенапряжений с фарфоровой изоляцией на торцевых сторонах покрышки располагают мембраны и герметизирующие резиновые уплотнительные кольца, а на фланцах устанавливают специальные крышки с выхлопными отверстиями. На крышке ограничителя перенапряжений имеется контактный болт для подключения к токоведущей шине. ОПН снабжён изолированной от земли плитой основания. Внутренняя стеклопластиковая труба, мембраны и крышки обеспечивают взрывобезопасность конструкции при прохождении токов
короткого замыкания.

Принцип действия

Защитное действие ограничителя перенапряжений обусловлено тем, что появление опасного для изоляции перенапряжения, вследствие высокой нелинейности резисторов через ограничитель перенапряжений протекает значительный импульсный ток, в результате чего величина перенапряжения снижается до уровня, безопасного для изоляции защищаемого оборудования.

В нормальном рабочем режиме ток через ограничитель имеет емкостный характер и составляет десятые доли миллиампера. Но при возникновении перенапряжений резисторы ОПН переходят в проводящее состояние и ограничивают дальнейшее нарастание перенапряжения до уровня, безопасного для изоляции защищаемой электроустановки. Когда перенапряжение снижается, ограничитель вновь возвращается в непроводящее состояние.

Вольт-амперная характеристика ограничителя состоит из 3 участков:

– область малых токов;
– область средних токов;
– область больших токов.

Вольт-амперная характеристика ОПН.

В первой области варисторы работают под рабочим напряжением, не превышающим наибольшее допустимое рабочее напряжение (сопротивление варисторов велико, через них протекает очень малый ток утечки). В режим средних токов варистор переходит при возникновении перенапряжения в сети. При этом на границе 1 и 2 областей происходит перегиб ВАХ, сопротивление варисторов существенно уменьшается и через них протекает кратковременный импульс тока. Варистор поглощает энергию импульса и рассеивает её в окружающее пространство в виде тепла. За счёт поглощения энергии импульс перенапряжения резко падает. Третья область для ограничителя является аварийной, сопротивление варисторов в ней вновь резко возрастает.
