Сердечник

На подготовительном этапе мы взяли нужное количество и тип проводов. Далее следует приступить к созданию сердечника.

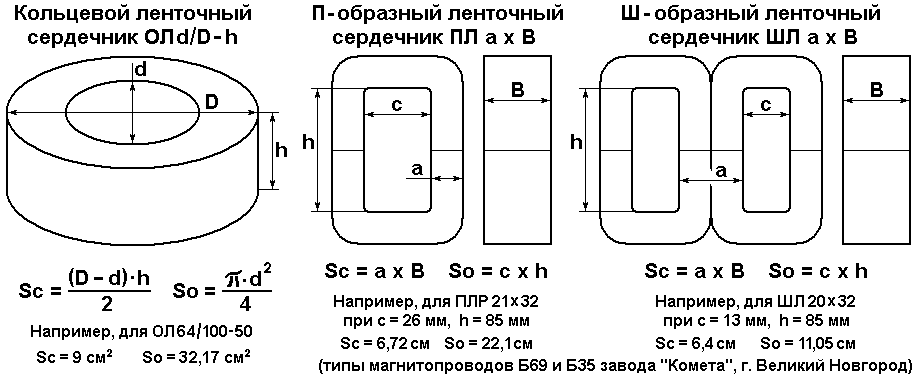

На рисунке ниже представлен оптимальный по всем характеристикам сердечник для самостоятельно собираемого трансформатора – тип «стержневый».

Напоминаем, для сборки сердечника берите только пластины из электротехнического металла. Понадобится пластины толщиной от 0,35 мм, но не толще 0,55мм.

Собираем сердечник. Берем пластины Г-образной формы и далее собираем как на рисунке ниже. Когда будет достигнута нужная толщина сердечника, болтами скрепляют пластины по углам.

Рекомендуем обрабатывать пластины тонким напильником. Затем сердечник изолируют.

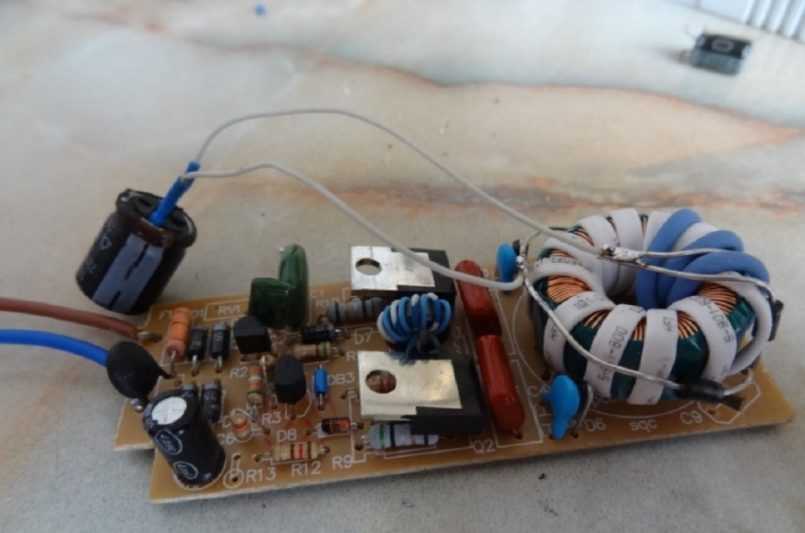

Сборка повышающего трансформатора

Разбирают сердечник. Так как использован О-образный его тип из трансформаторного железа от телевизора, то это легко сделать, так как он состоит из двух половин. Надевают на «рога» обе катушки и соединяют обе части аппарата, зажимают крепежные детали.

Схема устройства однофазного трансформатора.

При использовании отдельных пластин для сборки вначале по мощности трансформатора определяют толщину его пакета и, соответственно, нужное число Ш-образных или О-образных листов (по справочнику). Затем их поочередно вставляют в отверстие на гильзе катушки и стягивают шпильками и гайками (в пластинах есть для этого специальные отверстия).

Если при включении трансформатора слышен шум или дребезг, то надо поплотнее закрутить крепеж. Это делают до тех пор, пока «жужжание» не прекратится. Производят испытание: включают трансформатор в сеть вторичной обмоткой – на первичной стороне должно появиться напряжение 12 В.

Если это условие выполнено, то трансформатор собран правильно.

Самостоятельное изготовление

Цена на готовые изделия велика, при этом не всегда удаётся найти прибор с требуемыми параметрами. Поэтому целесообразно изготовить трансформатор или автотрансформатор своими руками. Кроме изготовления трансформатора с нуля существует возможность перемотать неисправное устройство.

Для изготовления изделия потребуются трансформаторное железо и провод. Железо представляет собой пластины собранные в виде тора и образующие магнитопровод. Его можно купить либо взять со старых разобранных приборов. Например, взять пластины от промышленных трансформаторов и, используя приспособление в виде разрезанного кольца, скатать из металла пластинки в виде бублика. Пластинки собрать, сердечник обтянуть стеклотканью и залить лаком.

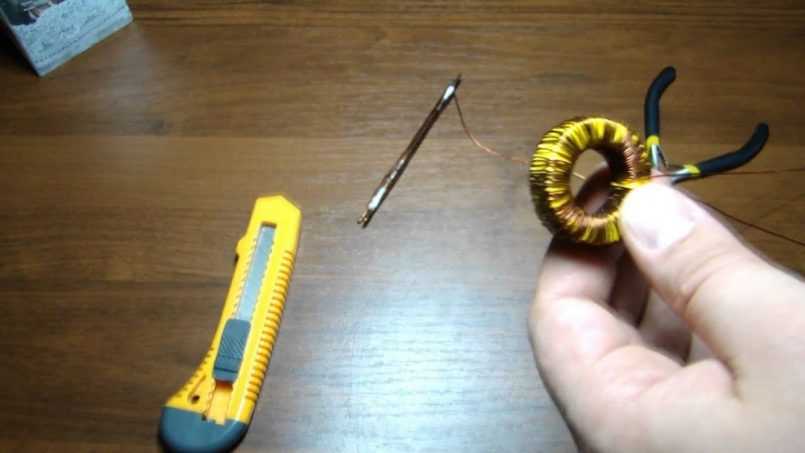

Витки обмоток изготавливаются из медного провода нужного диаметра. Сама намотка не вызывает сложностей:

1. Наматывается первичная обмотка. Для этого один конец проволоки закрепляется на расстоянии около трёх сантиметров от поверхности железа, а оставшаяся часть провода сворачивается в виде полоски.
2. Полоска с проводом поочерёдно продевается через внутреннее отверстие сердечника, обматывая его грани, и равномерно распределяется по всей поверхности. В конце вывод фиксируется и выводится в районе начала обмотки на таком же расстоянии, что и начало.
3. Сверху первичная обмотка проматывается слоем диэлектрика (стеклотканью).
4. Таким же способом наматывается вторичная обмотка.
5. После выполнения требуемого количество витков сверху наматывается стеклоткань, и трансформатор покрывается лаком.

Если в процессе намотки необходимо выполнить отвод, тогда наматываемый провод разрывается. На место разрыва впаивается отвод, а основной провод мотается дальше. Место отвода, как правило, тщательно изолируется. Закрепление концов обмоток обычно выполняется с помощью ниток, которыми привязываются провода к поверхности сердечника или проложенного провода. Полоску продеваемого провода лучше разместить на «челнок». Изготавливается он из небольшого пластикового профиля с прорезями в торцах для фиксации проволоки.

Такая работа требует внимательности и аккуратности, особенно при наматывании первичной обмотки. Для изготовления нескольких устройств целесообразно использовать станок для намотки тороидальных трансформаторов. Своими руками такой прибор выполнить сложно, но возможно.

Устройство самоделки

Нормальное напряжение на аккумуляторе, отключенном от автомобиля, находится в пределах между 12,5 в и 15 в. Поэтому зарядное устройство должно выдавать такое же напряжение. Ток заряда должен быть равен примерно 0,1 от емкости, он может быть и меньше, но это увеличит время зарядки. Для стандартной батареи емкостью 70-80 а/ч ток должен быть равен 5-10 амперам в зависимости от конкретного аккумулятора. Наше самодельное зарядное устройство для АКБ должно соответствовать этим параметрам. Для сборки зарядного устройства для автомобильного аккумулятора нам потребуются следующие элементы:

Трансформатор. Нам подойдет любой из старого электроприбора или купленный на рынке с габаритной мощностью порядка 150 Ватт, можно больше, но не меньше, иначе он будет сильно нагреваться и может выйти из строя. Отлично, если напряжение его выходных обмоток составляет 12,5-15 В, а ток порядка 5-10 ампер. Посмотреть эти параметры можно в документации к вашей детали. Если же нужной вторичной обмотки нет, то необходимо будет перемотать трансформатор под другое выходное напряжение. Для этого:

1. Удалите все ненужные вторичные обмотки, оставив только первичную.

2. Выполните расчёт необходимого числа витков и сечения проволоки для подходящего напряжения и тока. Для этого есть специальные калькуляторы и формулы из курса физики. Необходимый диаметр проволоки рассчитывается по таблице ниже. Проволока обязательно должна быть в лаковой изоляции. А число витков определяется соотношением: U1/U2=N1/N2. Отсюда следует, что если у вас первичная обмотка состоит из 480 витков, то для получения 13 Вольт на выходе необходимо намотать всего 26 витков, так как напряжение сети – 220 Вольт.

3. После этого уложите проволоку на основу виток к витку, делая изоляцию между слоями бумагой или изолентой в несколько слоев. Конец и начало обмоток выведите и надежно закрепите на корпусе. Чтобы припаять к ним провода, зачистите изоляцию ножом.
4. Для уменьшения шума и вибраций, а также улучшения изоляции, можно пропитать устройство парафином.

Таким образом мы нашли или собрали идеальный трансформатор, чтобы сделать зарядное устройство для аккумулятора своими руками.

Нам также понадобятся:

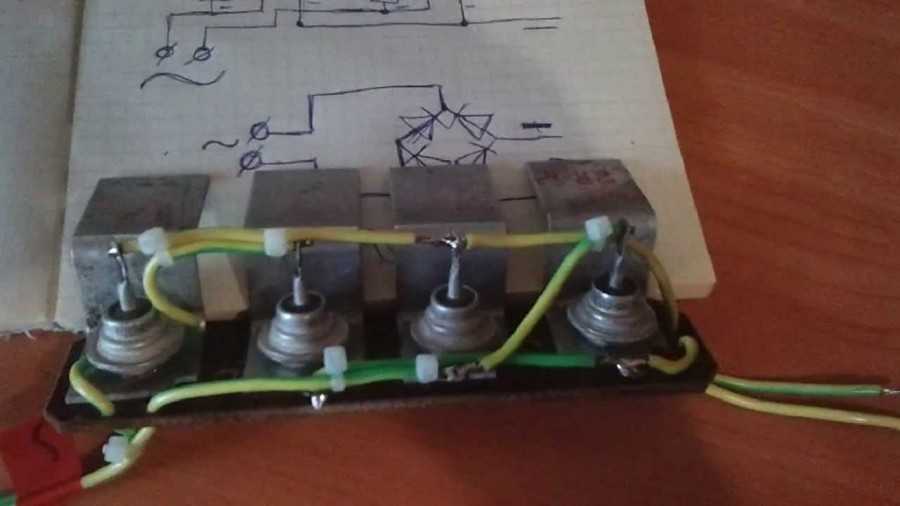

• 4 Диода. Подойдут любые диоды с током не менее 10 ампер. Одни из самых популярных: импортные – 10A10, отечественные – Д242А, 2Д203А, КД213Б. Или диодные мосты, например: КВРС1001, КВРС1002 и их аналоги.

• 4 радиатора для диодов. Можно, конечно, обойтись и без них на малых токах порядка 3-5 Ампер. Но это может привести к их быстрому выходу из строя, поэтому необходимы радиаторы площадью 32 кв. см или 128 кв. см для диодного моста. Их можно сделать из листового алюминия или использовать кулеры от компьютера и материнских плат.
• Разборная электрическая вилка или сетевой шнур.
• Медные провода сечением не меньше 2,5 кв. мм.
• Предохранители на 0,5А и на 10А.
• Термоусадочная трубка или изолента.
• Пластина из диэлектрика, а еще лучше – корпус, например фанерный или пластиковый.

• Кусок нихромовой проволоки от электроплитки.

• Мультиметр или вольтметр с амперметром.

• Паяльник, припой и флюс (канифоль или ЛТИ-120).

• Еще несколько радиокомпонентов, если мы хотим сделать устройство с защитой и автоматическим отключением.

Подготовив все материалы можно переходить к самому процессу сборки автомобильного ЗУ.

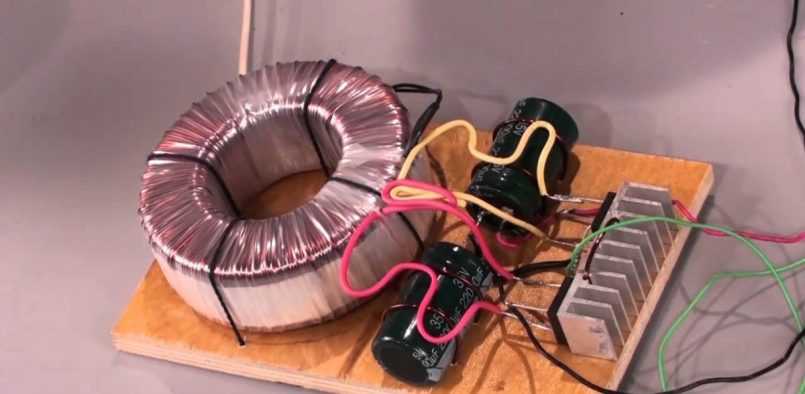

Постоянный ток

Как известно, собрать сварочный агрегат можно как на переменном токе, так и на постоянном. Собственно, для последнего собирают трансформатор постоянного тока (ТПТ). Такой ТПТ рекомендуем изготавливать для полуавтоматических агрегатов и инверторов.

Его преимущество – легко поджигаемая и главное стабильна дуга. Агрегат с таким трансформатором осилит варку деталей любой толщины и любого типа стали, как нержавейку так и чугун.

Модернизация его в ТПТ состоит в подключении к вторичной совокупности витков провода — выпрямителя. Последний изготавливается на диодах.

Использовать для выпрямителя нужно диоды с адекватным охлаждением и его параметры должны выдерживать силу тока в 200А. Рекомендуем выбрать тип Д161. Далее выравниваем ток.

Берем два конденсатора (С1, С2) со следующими параметрами: 15000 мкФ, напряжение 50V.

Схема для сборки наведена ниже. L1 – индукционная катушка для регулировки тока. Х4 – контакты, для последующего подсоединения держателя электродов. Х5 – контакты для подсоединения массы.

Описанная схема применяется годами и продолжает показывать себя с положительной стороны. Удобная рабочая схема – пользуйтесь!

Исходные материалы

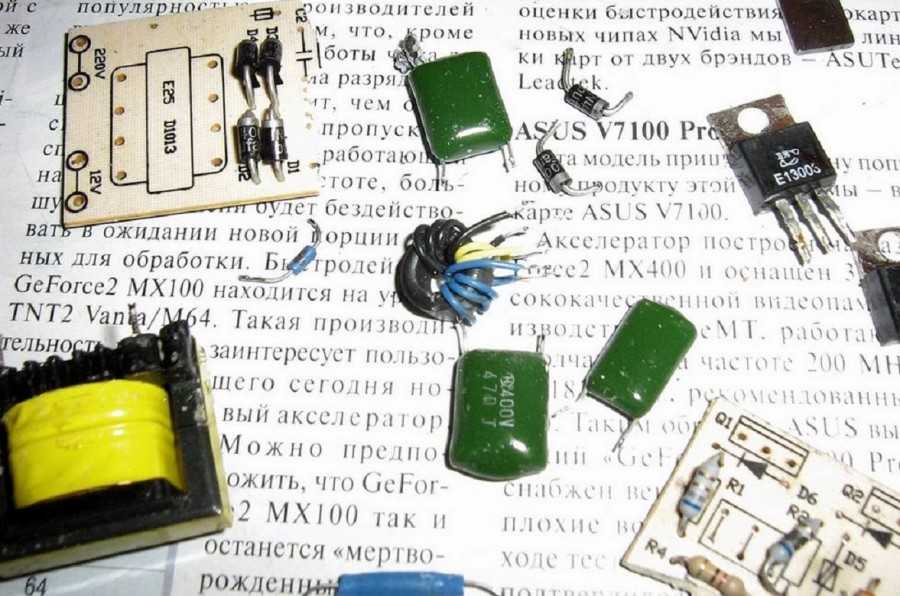

Человеку, обладающему основными знаниями в области физики и электрики, собрать трансформатор Тесла своими руками не составит труда. Необходимо лишь приготовить набор основных деталей:

• Источник питания с напряжением порядка 9−12 Вольт. Роль такого источника в самодельном устройстве может выполнять аккумулятор автомобиля, батарея для ноутбука либо понижающий трансформатор с диодным мостом для генерации постоянного тока.
• Первичный контур. Состоит из двух резисторов с номинальным сопротивлением 50 и 75 кОм, транзистора VT1 D13007 или аналогичного прибора, имеющего n-p-n cтpyктypу.

Для вторичной обмотки рекомендуется использовать кабель с сечением от 0,1 до 0,3 мм², намотанный на диэлектрическую трубку из поливинилхлорида. Оптимальной считается длина трубки 25−40 см и диаметр порядка 3−5 см.

Вторичная катушка требует обязательной изоляции в виде обработки краской, лаком или другим диэлектриком. Дополнительной деталью этого контура является последовательно подключённый терминал. Его использование целесообразно только при мощных разрядах, при небольших стримерах достаточно вывести конец обмотки вверх на 0,5−5 см.

Как сделать трансформатор своими руками?

Если вам необходимо самостоятельно соорудить этот аппарат, тогда следует ответить на вопросы:

Для чего необходимо устройство: для повышения или понижения тока?

Какое напряжение будет через него проходить?

На какой частоте будет работать ваш аппарат?

Какую мощность он должен иметь после изготовления?

После того как вы ответите на эти вопросы можно приступать к покупке необходимых материалов. Все материалы для того чтобы сделать трансформатор своими руками можно найти в магазине. В магазине вам необходимо приобрести ленточную изоляцию, сердечник (при необходимости снять его можно из старого телевизора), провода, которые имеют эмалевую изоляцию. Ленточная изоляция трансформатора должна иметь высокое качество.

Трансформатор своими руками также необходимо наматывать. Для его намотки вам потребуется соорудить простой станок. Для его изготовления вам может потребоваться доска шириною 10 см и длиною 40 см. На нее нужно прикрепить с помощью шурупов два бруска 50 на 50 мм. Расстояние между ними обязательно должно составлять не меньше 30 см. Потом просверлите небольшие отверстия с диаметром в 8 мм. В эти отверстия необходимо будет вставить пруты, на которые будет надета катушка трансформатора.

С одной стороны, вам необходимо нарезать небольшую резьбу. После того как вы закрутите шайбу у вас будет готова его ручка. Размер намоточного станка может быть любым. В первую очередь все зависит от размеров сердечника. Если сердечник имеет форму кольца, тогда его намотку следует выполнять вручную.

Трансформатор своими руками может иметь разное количество витков. Необходимое количество витков вы рассчитаете исходя из его мощности. Например, если вам необходимо устройство от 12 до 220 В, тогда мощность аппарата будет составлять от 90 до 150 Вт. Магнитопровод должен иметь О – образную форму. Взять его можно из старого телевизора. Сечение необходимо определить с помощью формулы.

На следующем этапе вам потребуется определить количество витков на 1 В, которое в данном случае равно 50 Гц, деленное на 10. Первичная и вторичная обмотка рассчитывается с помощью формулы:

W1= 12 Х 5 = 60 и W2= 220 Х 5=1100.

Определить в них токи можно с помощью:

I1 = 150:12=12,5 А и I2=150:220=0,7 А.

Вот так рассчитываются все параметры будущего трансформатора. Инструкция трансформатора содержит в себе эти формулы для расчета.

Виды эффектов от катушки Тесла

• Дуговой разряд – возникает во многих случаях. Он характерен ламповым трансформаторам. Коронный разряд является свечением воздушных ионов в электрическом поле повышенного напряжения, образует голубоватое красивое свечение вокруг элементов устройства с высоким напряжением, а также имеющим большую кривизну поверхности.
• Спарк по-другому называют искровым разрядом. Он протекает от терминала на землю, либо на заземленный предмет, в виде пучка ярких разветвленных полосок, быстро исчезающих или меняющихся.
• Стримеры – это тонкие слабо светящиеся разветвляющиеся каналы, содержащие ионизированные атомы газа и свободные электроны. Они не уходят в землю, а протекают в воздух. Стримером называют ионизацию воздуха, образуемую полем трансформатора высокого напряжения.

Действие катушки Тесла сопровождается треском электрического тока. Стримеры могут превращаться в искровые каналы. Это сопровождается большим увеличением тока и энергии. Канал стримера быстро расширяется, давление резко повышается, поэтому образуется ударная волна. Совокупность таких волн подобен треску искр.

Выбор материала магнитопровода

Маломощный преобразователь можно сделать на броневом или стержневом магнитопроводе. В броневом стержни с прямоугольным сечением располагаются горизонтально. Это сравнительно сложная конструкция, поэтому используется редко. В стержневом магнитопроводе стержни располагаются вертикально, обмотки цилиндрические.

Для повышающего трансформатора лучше использовать Ш-образный ферритовый магнитопровод

Важно точно подобрать размеры (на стержне должно поместиться требуемое количество витков). Если сердечник нужно разобрать, чтобы сделать другой из полученных пластин, толщина пакета подбирается, базируясь на мощность

Пластины вставляют в катушку, стягивают при помощи шпилек и гаек.

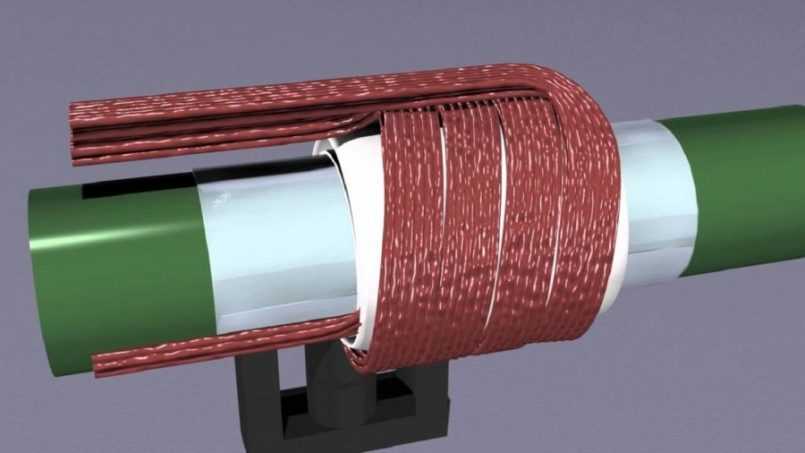

Обмотки

На брусок из дерева, размерами как у стержня, одевают катушку. Но прежде нужно просверлить в нем отверстие для намоточного прутка.

Данный элемент вставляют в обмоточное приспособления и производят намотку:

• сначала на катушку нужно намотать лакоткань в два слоя;
• один из концов провода зафиксировать на боковине и произвести медленное вращение рукоятки станка;
• наматывание витков нужно производить вплотную, делая между слоями прослойки из тканевой изоляции;
• после этих действий, провод обкусывают и получившийся второй конец фиксируют на боковине вблизи с первым;
• оба конца оснащают изоляционными трубками;
• наружную часть обмотки изолируют;
• таким же образом делается вторичная обмотка.

Так производится намотка трансформатора своими руками.

При желании наглядно посмотреть трансформаторы, собранные своими руками можно найти фото в различных источниках.

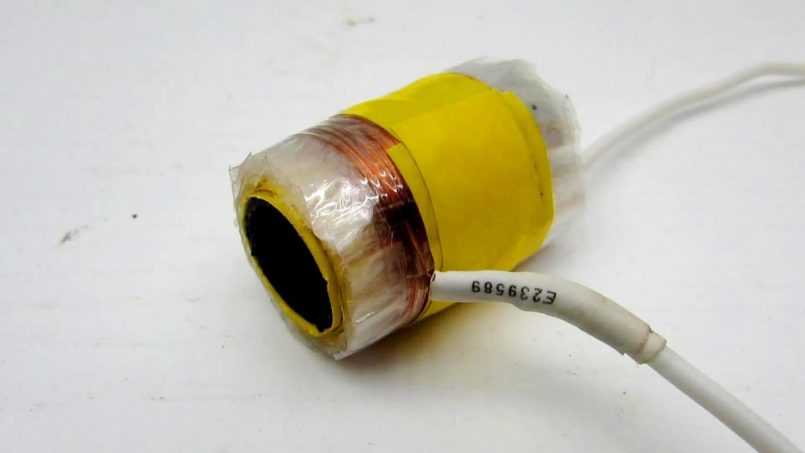

Вторичная обмотка

Рассчитаем диаметр провода вторичной обмотки самодельного трансформатора. Мощность вторичной обмотки примем:

Р₂ = 100 ватт

Р₂ = U₂  x I₂

где:

U₂ = 18 вольт;

I₂ – ток;

Допустимый ток во вторичной обмотке будет равен:

I₂ = Р₂ / U₂ = 100 Вт / 18 В = 5,55 А.

Из таблицы диаметр в зависимости от тока: диаметр для тока 5,55 А – ближайшее значение в таблице 6,28 ампера. Для такого тока необходим диаметр провода 2 мм.

Берем провод, который мы получили при сматывании старого трансформатора. Наматываем провод вторичной обмотки по такому же принципу, как и первичную обмотку. Провод вторичной обмотки намного жестче, поэтому, чтобы он ровно ложился при намотке, периодически его необходимо осаживать ударами молотка через деревянный брусок, чтобы не повредить изоляцию. У нас получилось 3 слоя вторичной обмотки. Получился готовый намотанный каркас простого трансформатора.

Расчетная часть

Итак, начнем. Для начала необходимо разобраться, что представляет из себя такое устройство. Трансформатор состоит из двух или более электрических катушек (первичной и вторичной) и металлического сердечника, выполненного из отдельных железных пластин. Первичная обмотка создает магнитный поток в магнитопроводе, а тот в свою очередь индуцирует электрический ток во второй катушке, что показано на схеме ниже. Исходя из соотношения числа витков в первичной и вторичной катушки, трансформатор либо повышает, либо понижает напряжение, пропорционально ему меняется и ток.

От размеров сердечника зависит максимальная мощность, которую трансформатор сможет отдать, поэтому при проектировании отталкиваются от наличия подходящего сердечника. Расчет всех параметров начинается с определения габаритной мощности трансформатора и подключаемой к нему нагрузки. Поэтому сначала нам необходимо найти мощность вторичной цепи. Если вторичная катушка не одна, то их мощность нужно суммировать. Расчетная формула будет иметь вид:

P2=U2*I2

Где:

• U2 — это напряжение на вторичной обмотке;
• I2 — ток вторичной обмотки.

Получив значение, нужно сделать расчет первичной обмотки, учитывая потери на трансформации, предполагаемый КПД около 80%.

P1=P2/0.8=1.25*P2

От значения мощности Р1 подбирается сердечник, его площадь сечения S.

S=√Р1

Где:

• S в сантиметрах;
• Р1 в ватт.

Теперь мы можем узнать коэффициент эффективной передачи и трансформации энергии:

w’=50/S

Где:

• 50 — это частота сети;
• S — сечение железа.

Эта формула дает приблизительное значение, но для простоты расчета вполне подойдет, так как мы изготавливаем деталь в домашних условиях. Далее можно приступить к расчету количества витков, сделать это можно по формуле:

w1=w’*U1

w2=w’*U2

w3=w’*U3

Так как расчет у нас упрощенный и возможна небольшая просадка напряжения под нагрузкой, увеличьте число витков на 10 % от расчетного значения. Далее нужно правильно определить ток наших обмоток, сделать это нужно для каждой обмотки в отдельности по этой формуле:

I1=P1/U1

Определяем диаметр необходимого провода по формуле:

d = 0.8*√I

Исходя из таблицы 1 выбираем провод с искомым сечением. Если подходящего значения нет, нужно сделать округление в большую сторону до табличного диаметра.

Если посчитанного диаметра нет в таблице, или слишком большое заполнение окна получается, то можно взять несколько проводов меньшего сечения и получить в сумме искомое.

Чтобы узнать поместятся ли катушки на нашем самодельном трансформаторе, требуется посчитать площадь окна тр-ра, это образованное сердечником пространство, в которое помещаются катушки. Уже известное число витков умножаем на сечение провода и коэффициент заполнения:

s= w*d²*0.8

Данный расчет производим для всех обмоток, первичной и вторичной, после чего нужно суммировать площадь катушек и сделать сравнение с площадью окна магнитопровода. Окно сердечника должно быть больше площади сечения катушек.

Каркас для трансформатора

Каркас трансформатора (или дросселя) нужен для изоляции обмоток от сердечника и для удержания в порядке обмоток, изоляционных прокладок и выводов. Поэтому он должен быть изготовлен из достаточно прочного изоляционного материала. Вместе с тем он должен выполняться из достаточно тонкого материала, для того чтобы не занимать много места в окне сердечника.

Обычно материалом для каркаса служат плотный картон (прессшпан), фибра, текстолит, гетинакс и т. п. В зависимости от размеров трансформатора или дросселя толщина листового материала для каркаса берется от 0,5 до 2,0 мм.

Для клейки картонного каркаса можно употреблять конторский универсальный клей или обычный столярный клей. Лучшим клеем, обладающим хорошей влагоустойчивостью, следует считать нитроклей (эмалит, геркулес). Гетинаксо-вые или текстолитовые каркасы обычно не склеиваются, а собираются «в замок».

Фиг. 6. Соразмерность каркаса и пластин сердечника. а — для разъемных пластин; б — для пластин с просечкой среднего керна.

По размерам сердечника определяются форма и размеры каркаса, после чего вычерчиваются, а затем нарезаются его детали. Если применяются трансформаторные пластины с просечкой среднего керна,то высоту каркаса делают на несколько миллиметров меньше высоты окна, чтобы без затруднений можно было вставлять пластины сердечника.

Во избежание ошибок размеры пластин сердечника нужно тщательно измерить (если они неизвестны) и начертить на бумаге эскиз с размерами отдельных частей каркаса

Особенно важно согласование отдельных частей каркаса при сборке его «в замок». Соотношения размеров каркаса и пластин сердечника для разного типа пластин даны на фиг

6.

Фиг. 7. Выкройка и склейка каркаса для трансформатора.

Обычный каркас для трансформатора можно изготовить так. Сначала вырезают щечки каркаса и выкраивают гильзу с отворотами на торцевых сторонах согласно фиг. 7. Сделав надрезы в местах сгиба, выкройку свертывают в коробочку, причем сторона 1 склеивается со стороной 5. После того обе щечки надеваются на гильзу.

Затем нужно отогнуть отвороты гильзы и, раздвинув щечки на края гильзы, приклеить отвороты к наружным плоскостям щечек. В углы на наружной стороне щечек можно вклеить кусочки того же картона, из которого изготовлялась гильза каркаса. Если клей достаточно прочен и надежен, то гильзу можно делать без отворотов, приклеивая щечки непосредственно на краях гильзы.

Фиг. 8. Детали сборного каркаса для трансформатора. а — ширина пластины сердечника, плюс зазор, плюс толщина материала деталей 3; б — толщина набора пластин сердечника плюс толщина деталей 2; в -толщина материала.

Более сложным в изготовлении является сборный каркас, но зато он обладает большой прочностью и не требует склеивания. Детали сборного каркаса изображены на фиг. 8.

Они изготовляются следующим образом. Размеры с эскиза путем разметки переносятся на лист материала (текстолита, гетинакса, фибры). Если материал не слишком толст, то детали вырезают ножницами.

Затем напильником пропиливают в них пазы. В щечках 1, после высверливания в них нескольких отверстий, выпиливают окна.

Фиг. 9. Сборка каркаса для катушек трансформатора в замок.

После этого, разложив детали на столе, производят подгонку сторон 2 и 3 гильзы так, чтобы при сборке каркаса сошлись все пропилы и выступы «замка». При разметке и изготовлении деталей 2 у одной из них можно «замочную» часть сделать значительно больших размеров (контуры показаны пунктиром на фиг.

для размещения на ней контактов или лепестков для подпайки выводов обмоток. Чтобы не спутать детали, их следует перед сборкой пронумеровать. Порядок сборки каркаса ясен из фиг. 9.

Сразу же после изготовления щечек лучше заранее насверлить в них «в запас» отверстия для выводов. При сборке каркаса или приклейке щечек необходимо учесть, с какой из сторон трансформатора (или с обеих) и на какой из сторон щечек будут сделаны выводы, чтобы правильно расположить стороны щечек, имеющие отверстия для выводов.

Надо обратить внимание на то, чтобы стороны щечек с отверстиями в случае квадратного сечения сердечника не оказались закрытыми пластинами сердечника. Готовый склеенный или собранный каркас нужно подготовить к намотке, для чего следует напильником скруглить углы гильзы и щечек, а также снять заусеницы

Полезно (но необязательно) промазать или пропитать каркас шеллаком, бакелитом и пр

Готовый склеенный или собранный каркас нужно подготовить к намотке, для чего следует напильником скруглить углы гильзы и щечек, а также снять заусеницы. Полезно (но необязательно) промазать или пропитать каркас шеллаком, бакелитом и пр.

Рекомендации по эксплуатации

При выполнении сварочных работ необходимо выполнять требования по обеспечению безопасности труда:

• корпус СТ должен быть надёжно заземлён;
• на сварщике должна быть специальная одежда;
• голова должна быть защищена маской сварщика (очень популярны маски «Хамелеон», оснащённые самозатемняющимся светофильтром) и т. п.

При эксплуатации сварочного аппарата контактной сварки следует выполнять следующие дополнительные требования:

• сварщику необходимо стоять на резиновом коврике;
• на руках рабочего должны быть резиновые перчатки;
• сварочная маска не обязательна, но на лице должны быть защитные очки.

Расчет трансформатора

Рассчитываем диаметр провода первичной обмотки. Мощность трансформатора Р₁ = 108 Вт:

Р₁ = U₁ x I₁

где: I₁ – ток в первичной обмотке;

тогда ток в первичной обмотке:

I₁ = Р₁ / U₁ = 108 Вт / 220 В = 0,49 А.

Возьмем I₁ = 0,5 ампера.

Из таблицы диаметр провода в зависимости от тока выбираем допустимый ток 0,56 А, диаметр 0,6 мм.

Самодельный трансформатор своими руками можно намотать без станка. На это уйдет два-три часа, не больше. Приготовим полоски бумаги для прокладки ее между слоями провода. Полоску вырезаем шириной равной расстоянию между щечками катушки трансформатора плюс еще пару миллиметров, чтобы бумага легла плотно, по краям витки не залезали друг на друга.

Длину полоски делаем с запасом два сантиметра для склеивания. По краям полоску слегка надрезаем ножницами, чтобы при изгибе бумага не рвалась.

Затем приклеиваем полоску бумаги на каркас, плотно пригладив ее.

Намоточный станок своими руками

Один из возможных вариантов — сделать станок, оснащённый регулируемым укладчиком и счётчиком витков, используя принцип велосипедного колеса.

Колесо надевается на штырь в стене, при этом его обод снабжается резиновым кольцом. Для того чтобы на обод надеть сердечник, предварительно потребуется его разрезать, а затем снова скрепить, получив цельный круг. Намотав на него необходимую длину проволоки, один ее конец подсоединяется к свободно расположенному на ободе сердечнику. Катушка передвигается по ободу полными кругами, в результате чего проволока укладывается на каркас. При этом для подсчёта оборотов используется велосипедный счётчик.

Originally posted 2018-07-04 07:14:26.

Создание обмоток для увеличивающего трансформатора

Следует надеть катушку на брусок из натурального массива. В нём необходимо просверлить специальное отверстие для прутка намоточного.

К одному из серьёзных этапов относится подключение тока. Деталь вставляется внутрь станка и можно производить обмотку:

• Сверху катушки наматывается лакоткань в несколько слоёв.
• Конец имеющегося провода закрепляется на обустроенной щёчке, после чего можно приступать к вращению ручку.
• Витки укладываются максимально плотно.
• После обмотки следует обрезать провод для последующего закрепления сверху щёчки возле первого.
• На имеющиеся выводы необходимо закрепить трубку изоляционную.

Выводы

Мы дали вам достаточно информации для того, чтобы сделать самодельный сварочный трансформатор:

• дуговой сварки;
• контактной сварки.

Но, не смотря на это, рекомендуем «взвесить свои силы» и «крепко» подумать: а не лучше ли приобрести сварочник заводского изготовления? А может быть даже и более современный и удобный инвертор (смотрите плюсы и минусы, что лучше транформаторный или инверторный сварочник).

Желаем успехов!

Узнать больше:

Ремонт сварочного трансформатора – что в них ломается и как чинится.

Другие материалы по трансформаторным сварочным аппаратам смотрите в соответствующем разделе.
