Как проверить теплый пол, если он не работает

Как проверить термодатчик

Если же сам пол исправен, но система все равно не работает, значит, причина кроется в другом. Можно попытаться проверить исправность датчика. Он является резистором, который имеет собственное сопротивление, и его тоже можно измерить при помощи мультиметра. Но показатели последнего сильно варьируются в зависимости от того, какова температура пола в данный момент. Например, при показателе температуры в 5 градусов мультиметр покажет значение 22 кОм, а при показателе в 40 градусов – всего 6 кОм. В целом, показатель должен соответствовать заводскому сопротивлению. Если оно отличается от обозначенного значения более чем на 5 кОм или равно 0, то датчик не работает и его нужно менять.

Датчик теплого пола

Методика проверки теплого пола на работоспособность

Для определения неисправности системы обогрева, можно применять два метода: визуальный и метод измерений основных параметров. И если в первом случае потребитель может отталкиваться лишь от внешних признаков (почернения, расплавы изоляции и т.п.), то вот второй вариант дает более точную оценку повреждения системы.

Проверка нагревателей теплого пола при помощи мультиметра

Первым делом следует убедиться в наличии питающего напряжения на клеммах терморегулятора. Для чего переведя мультиметр в положение для измерения переменного напряжения необходимо удостовериться в наличии сети. Предварительно необходимо снять защитную крышку с регулятора температуры.

Дальнейшим шагом является замер сопротивления нагревательного кабеля (пленки). Для чего всю систему следует обесточить и, переведя мультиметр в положение для измерения сопротивления приложить щупы прибора к выводам нагревательных элементов (предварительно отключив их от клемм терморегулятора).

Показатели сопротивления могут варьироваться в зависимости от мощности устройства. Ну а чтобы точно определиться с правильностью измерений (зная мощность вашего теплого пола) можно воспользоваться следующей зависимостью:

P=U2/R,

И тогда, подставляя имеющиеся значения, вы сможете определить правильность измерений.

Например, если мультиметр показал значение сопротивления 100 Ом, то мощность вашего теплого пола по приведенной формуле будет P=2202/50=480Вт.

Кстати если паспортные данные на теплый пол отсутствуют, то усреднено можно принимать мощность нагревателей в соотношении 150Вт на 1 квадратный метр площади пола.

Сопоставив результаты измерений с имеющимися характеристиками можно будет узнать о качестве нагревателя. Если же результаты измерений существенно отличатся от паспортных данных (более 10 – 15%), то можно говорить о повреждении нагревательного элемента.

Превышение сопротивления – короткое замыкание цепи;

Пониженные (нулевые) показатели сопротивления – обрыв кабеля.

Безусловно, дальнейший ремонт теплого пола потребует привлечения специалистов для демонтажа и последующего монтажа нагревательных элементов.

Проверка терморезистора

В случае, когда нагреватели целы, следующее на что следует обратить внимание – это терморезистор. Его целостность также может быть проверена при помощи мультиметра. Однако, следует понимать, что значение электрического сопротивления для данного элемента может существенно варьироваться в зависимости от температуры окружающей среды

И один и тот же датчик будет показывать 20кОм и более при t= +5⁰С и 5кОм при t= +35⁰С. На этот момент следует обратить внимание и дополнительно проверить процесс изменения сопротивления при разогреве термодатчика.

Однако, следует понимать, что значение электрического сопротивления для данного элемента может существенно варьироваться в зависимости от температуры окружающей среды. И один и тот же датчик будет показывать 20кОм и более при t= +5⁰С и 5кОм при t= +35⁰С

На этот момент следует обратить внимание и дополнительно проверить процесс изменения сопротивления при разогреве термодатчика.

Как уже было сказано выше, замена терморезистора – это весьма простое мероприятие. И при необходимости потребитель сможет выполнить указанную процедуру самостоятельно.

Как проверить работоспособность терморегулятора?

Посмотрим на примере, как можно проверить, работает ли терморегулятор, при помощи обычной лампочки.

Шаг 1. Терморегулятор подключается к сети с соблюдением всех правил. То есть фазный провод подсоединяется к клемме L, а нулевой – к клемме N. Также подключаются датчик температуры и обычная лампочка, вкрученная в патрон. Она будет являться индикатором нагрузки.

Подключение терморегулятора

Лампочка послужит индикатором нагрузки

Шаг 2. Подключенный к сети терморегулятор включается при помощи тумблера.

Включается терморегулятор

Шаг 3. Рычажок, ответственный за увеличение температуры, устанавливается на максимум.

Задается максимальная температура

Шаг 4. Если терморегулятор исправен, то лампочка загорится.

Лампочка загорелась

Шаг 5. При помощи такой схемы можно проверить и датчик температуры. Для этого он берется в руку, а регулятор температуры устанавливается на среднее значение.

При помощи такой схемы можно проверить и датчик температуры

Шаг 6. Регулятор температуры опять поворачивается до более высоких значений. Лампочка снова загорится. Но когда датчик нагреется до температуры человеческого тела, она погаснет.

Лампочка снова загорелась

Шаг 7. После этого систему можно оставить в покое. Через некоторое время лампочка загорится вновь, когда датчик температуры остынет и подаст сигнал терморегулятору.

В очередной раз загорелась лампочка

Как проверить работоспособность терморегулятора?

Посмотрим на примере, как можно проверить, работает ли терморегулятор, при помощи обычной лампочки.

Подключение терморегулятора

Лампочка послужит индикатором нагрузки

Шаг 2. Подключенный к сети терморегулятор включается при помощи тумблера.

Включается терморегулятор

Шаг 3. Рычажок, ответственный за увеличение температуры, устанавливается на максимум.

Задается максимальная температура

Шаг 4. Если терморегулятор исправен, то лампочка загорится.

Лампочка загорелась

При помощи такой схемы можно проверить и датчик температуры

Лампочка снова загорелась

В очередной раз загорелась лампочка

Подготовка

Начинаем с проверки наличия электричества в доме и подачи электроэнергии на терморегулятор, т.е

светится ли лампочка индикации или панель (для программируемых терморегуляторов).
Если всё же электричество в доме есть и оно подаётся на терморегулятор через который запитывается тёплый пол, то нужно проверить настройки установки температуры
Мало ли бывает случаев, когда детишки из любопытства покрутят «колёсико» или домработница по неосторожности «случайно заденет» кнопочки на приборчике.
Убедившись, что электричество поступает, терморегулятор включен, температура правильно задана, а пол всё же холодный, то нужно принять важное решение:

показать «кто в доме бывает хозяин» и вызвать электрика. Конец
Остаётся приготовить деньги и ждать.
показать «кто есть в доме хозяин и непревзойдённый мастер», выявить неисправность и героически устранив её получить восторженный взгляд любимой жены.

Если Вы уже не сидите перед телевизором и решили действовать самостоятельно, то Вам понадобится отвертка и тестер (прибор, которым можно замерить сопротивление и напряжение) или на худой конец индикатор напряжения.

Проверка при возникновении неисправности

В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.

Отсутствие нагрева по всей площади пола

В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.

Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.

Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.

На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:

https://youtube.com/watch?v=f9lTMSrwI-4

Температура нагрева теплого пола не регулируется

Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:

неисправность в цепях регулятора температуры;
неисправен датчик температуры.

Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:

Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.

Последовательность монтажа

Перейдём непосредственно к монтажу теплого пола и термодатчика. Для начала нужно определить местонахождение терморегулятора, который будет расположен снаружи. Располагается он чаще всего на высоте около 1 метра от пола. Крепление его аналогично обычной розетке.

Затем нужно сделать штробы или канавки для прокладки двух пластиковых труб. Одна для силового провода ведущего к нагревательному элементу, другая для электропроводки датчика. Трубка для термодатчика будет расположена на полу. Такая прокладка даст возможность не снимая кафеля выполнить ремонтные работы, хотя бы по замене элементов контроля. Заменить полностью нагревательный элемент в случае установки его в стяжке не получится

Важно чтобы при укладке трубы либо гофры для кабеля изгибов и поворотов было как можно меньше. Это в дальнейшем упростит замену вышедшего из строя термодатчика

На видео ниже рассказан полезный совет по установке датчика теплого пола в гофре:

https://youtube.com/watch?v=v-RNyu5cOPU

Следующий шаг — это термоизоляция, она выполняется для разных видов нагревательных элементов индивидуально, например, для нагревательного кабеля ею служит демпферная лента или же другой утеплитель, толщина которого не менее 1,5–2 см. После этого осуществляется монтаж и крепление нагревательного элемента с подведением проводов к коробу терморегулятора.

Установка и подключение термодатчика теплого пола имеет свои тонкости. Для того чтобы не допустить попадания внутрь трубки, где находится датчик, раствора, конец её находящийся на полу заделывается надежно изолентой или скотчем. Не рекомендуется подключение всей системы через розетку, лучше выполнить питание от автоматического выключателя и через контактор (пускатель).

Установка датчика температуры должна осуществляться на расстоянии от 0,5 до 1 метра от стены, на которой установлен терморегулятор, а также ровно посередине между двумя соседними витками греющего кабеля. После монтажа рекомендуется зафиксировать термодатчик монтажной лентой либо фольгированным скотчем.

Если производится укладка пленочного теплого пола, датчик температуры нужно установить под листом обогревателя, как показано на фото ниже. Учтите, что под термодатчиком нужно проложить теплоизоляцию, иначе система обогрева не будет эффективной.

Важный момент! Расположение датчика температуры должно выбираться таким образом, чтобы он был вдали от других источников обогрева. В противном случае возникнут погрешности и теплый пол будет работать не так, как нужно.

Схема подключения датчика температуры теплого пола выглядит следующим образом:

Перед тем, как делать стяжку, нужно проверить работоспособность теплого пола и самого термодатчика. Как правило, замеряют сопротивление обоих элементов. Система считается работоспособной, если сопротивление отличается не более чем на 10% от паспортных данных.

Для того чтобы собранная схема была максимально безопасной рекомендуется в помещениях, где осуществляется электрический обогрев пола, устанавливать устройства защитного отключения, которые в случае пробоя отключат цепь от напряжения, тем самым защитят человека от попадания под электрический потенциал. Во влажных помещениях это может быть смертельно опасно.

Также рекомендуем просмотреть видео, на котором демонстрируются основные ошибки при монтаже термодатчика:

Простейшая и грубая проверка

Нам понадобится индикаторная отвертка. Она стоит копейки и должна быть в наборе инструментов в каждом доме. Нужно просто прикоснуться сначала ко входу 220В выпрямителя, если на фазном проводе загорится индикатор, значит напряжение присутствует, если нет, проблема явно не в диодном мосте и нужно проверить кабель. При наличии напряжения на входе проверяем напряжение на плюсовом выходе выпрямителя, оно в этой точке может доходить до 310 В, индикатор вам его покажет. Если индикатор не светится — диодный мост в обрыве.

К сожалению, больше ничего мы узнать с помощью индикаторной отверткой не сможем. О том, как пользоваться индикаторной отверткой, можете узнать из нашей статьи.

Монтаж и подключение электрической системы

Как уже говорилось выше, существует несколько видов электрической системы, для обогрева помещения. Поэтому, монтаж теплого пола и подключение теплого пола будет напрямую зависеть от выбранной модели. Но как показали отзывы потребителей, не каждый начинающий новичок знает, как правильно осуществить эти работы своими руками.

Рассмотрим самые частые задаваемые вопросы, по монтажу и постараемся ответить на них более подробно.

Как подключить кабельный пол

Чтобы ответить на такой вопрос, как подсоединить теплый пол, состоящий из кабеля, сначала нужно понять, как располагается данная система под напольным покрытием.

Кабельная схема подключения электрического теплого пола:

На подготовленный червонный пол укладывается специальная металлическая лента.
С определенным шагом на металлической поверхности укладывается и крепится электрический кабель.
Между витками электропровода устанавливается температурный датчик, провод которого укладывается в гофре.
К терморегулятору подключается кабель теплого пола, провод датчика и электрические провода сети.

https://youtube.com/watch?v=d5jDC2m7lYA

Проверив тестером сопротивляемость электроэнергии в цепи, электрические теплые полы заливаются бетонной стяжкой.

Как правильно подключить матовый пол

Схема соединения матового теплого пола идентична кабельной системы. Существуют лишь некоторые небольшие отличия.

Итак, рассмотрим, как правильно произвести подключение теплого пола на матовой основе:

По специально намеченной сетке маты кроятся на определенные полотна так, чтобы они покрывали всю площадь комнаты.
На подготовленную поверхность пола укладывается теплоотражающий материал.
На теплоизоляцию параллельно друг другу раскладываются полотна теплого пола.
Каждый мат закрепляется между собой и полом скотчем.
От первого мата осуществляется подключение электрического теплого пола к терморегулятору.
Посередине, между кабельными полотнами устанавливается термодатчик.
От температурного датчика и электрической сети проводятся и закрепляются провода на терморегуляторе.

Проверив подключение теплого пола, электрическая система заливается либо бетонной стяжкой, либо строительным клеем под керамическую плитку.

Как подключить ИК теплый пол

Подключить электрический теплый пол на основе инфракрасной пленки задача не из легких. Это обосновывается тем, что конструкция этой инновационной системы более сложна, чем у аналогичных обогревающих моделей.

Данная система состоит из специальных электрических проводов, которые запаяны в слои термостойкой пленки. Вдоль материала расположены контакты из меди, за счет которых и происходит подключение теплого пола к источнику питания электросети.

Итак, приступим к рассмотрению такого вопроса, как подключить теплый пол на ИК основе, без услуг специалиста:

ИК пленка кроится на отрезки необходимой величины.
Выкройка раскатывается на поверхности пола, в сторону стены, где расположен терморегулятор.
Разложив все полотна, их стыки проклеиваются скотчем.
Между слоями материала устанавливается конец одной клеммы, другие концы всех зажимов должны располагаться на поверхности медной шины.
При помощи плоскогубцев, все клеммы сдавливаются.
К одному зажиму подсоединяется одножильный кабель, остальные клеммы и края медных шин изолируются специальным скотчем.

Выполнив данные работы, необходимо в инструкции подробно рассмотреть, как подключить теплый пол к сети

Если ее не оказалось под рукою, стоит обратить внимание на следующий совет специалиста: сначала к термостату нужно подключить электропровода фазы и ноль, а лишь затем заземление

Рассмотрев все варианты как теплый пол подключать сети электропитания можно самостоятельно убедиться, что монтаж нельзя отнести к легким работам. Но если учесть все рекомендации специалистов, каждый начинающий мастер сможет выполнить укладку и подключение каждой модели своими руками. С более точным монтажом можно ознакомиться в инструкции, которая идет в одном комплекте с системой отопления.

Как решить проблему с низким напряжением

Если же Вы заметили, что электрический теплый пол плохо греет при низком напряжении либо его скачках, тут выйти из положения можно, установив стабилизатор для домашней сети. Данное устройство обеспечит нормальную работу системы подогрева, как при низком, так и при повышенном напряжении.

Вот и все, что хотелось рассказать Вам о том, как осуществить ремонт электрического теплого пола своими руками. Как Вы видите, все неисправности довольно простые и для решения проблемы не требуются особые знания в электрике. В то же время, если Вы поленитесь самостоятельно отремонтировать систему, мастер за это возьмет не менее 5000 рублей (средняя стоимость установки соединительной муфты на поврежденном участке греющего кабеля).

Установка

Перед монтажом теплого обогрева изучается инструкция установки, правилами сборки, допустимые показатели температурного нагревания полового покрытия. Например: у ламината и паркета допустимая температура +28°, только до +29° считается комфортной для проживания и здоровья человека.

Протяженность водяных труб большой комнаты длиннее, чем у маленькой по размеру, затраты ресурсов на нагревание воды соответственно выше. Для жилого помещения комфортной считается температура до +22°, а ванной комнаты – +25°. Поэтому теплый обогрев обустраивается коллектором со специальными вентилями, которые регулируют подачу воды по смежным контурам.

Схема подключения термодатчика не сложная, но подключения к сети 220 В проводится по инструкции.

К сети проводится подключение двумя способами:

вилка – розетка;
прямое подключение трехжильного провода к коробке.

Поломку регулятора не сложно устранить, его можно заменить новым. Если обогрев не включается или отключается сразу после включения, нужно проверить датчик. Снимается терморегулятор, чтобы достать кабель подключения. У него две жилы, сопротивление между которыми нужно устанавливается электронным тестером.

По инструкции указывается показание сопротивления – предел 5-30 кОм. Если измерительные показания сильно отличаются от заводских, прибор заменяется новым. Устанавливается совместимое устройство по заданным характеристикам.

Как проверить мультиметром сопротивление: поэтапное руководство

Для правильного измерения сопротивления цепи мультиметром выполняется подготовка прибора к работе.

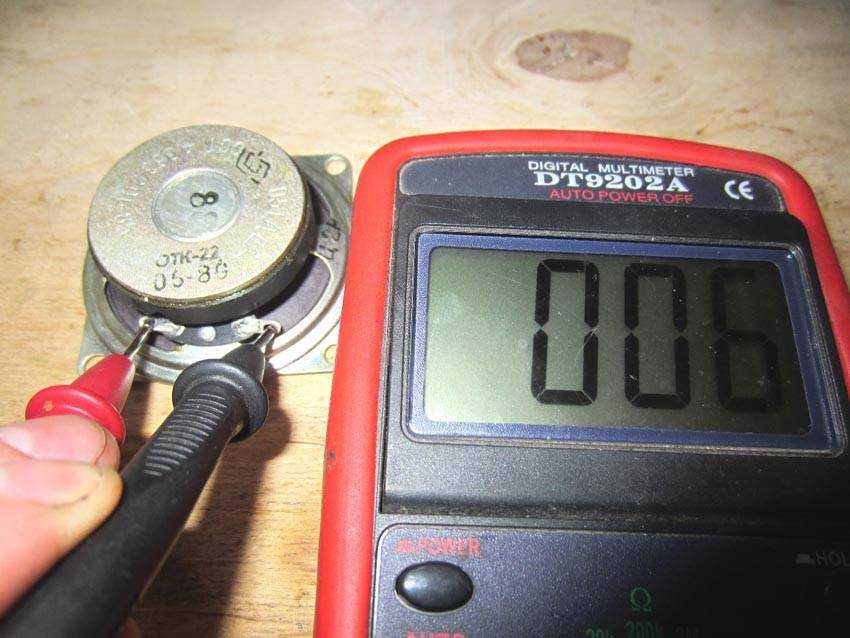

Пример проверки динамика на сопротивление

Специальный переключатель устройства устанавливается в положение, которое соответствует минимальному измерению получаемой величины сопротивления.

Совет!Перед тем, как мультиметром замерить сопротивление необходимо помнить, что измерение цепей выполняется только тогда, когда они полностью обесточены.

Подготовка к работе

Из розетки вынимается вилка или достается батарейка того прибора, у которого будет измеряться сопротивление.
Работоспособность мультиметра проверяется с помощью соединения концов щупов.
После этого у тестера магнитная стрелка занимает нулевую отметку.

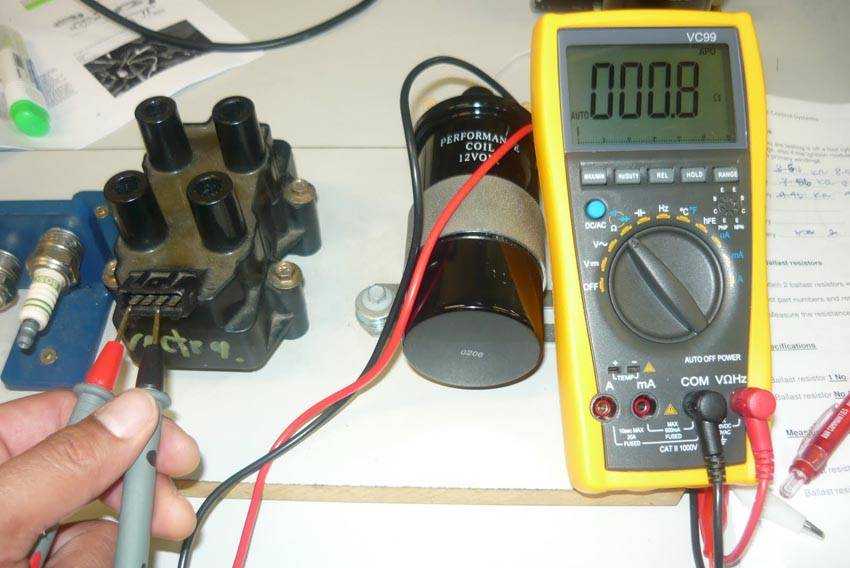

Правильное использование мультиметра
Обратите внимание! Если стрелка не может установиться на таком значении, рекомендуется прокрутка ручки «Уст. 0».. В остальных случаях выполняется замена батарейки

В остальных случаях выполняется замена батарейки.

Как проверить целостность сети

Для выполнения прозвонки рабочих электрических цепей часто используется мультиметр с севшей батарейкой и магнитной стрелкой не на «0».

Прозвонка проводов

Итак:

Она реагирует при выполнении соединения концов щупов. Цепь будет проверена отклонением такой стрелки.
Используемые приборы цифрового типа тоже выдают нулевые значения с минимальным допустимым отклонением из-за сопротивления концов щупов и переходного сопротивления.
Когда концы размыкаются, магнитная стрелка устанавливается в точку, которая обозначается на шкале «∞».
В цифровых современных приборах начинается мигание перезагрузки или появляется цифра 1 в левой части индикатора.

Мультиметр полностью готов к выполнению работы

При прикосновении концов щупов к непосредственному проводнику нормально работающий прибор должен показать нулевое значение сопротивления.

Функция фиксаций показаний

Если мультиметр имеет функцию выполнения прозвонки цепей, которая обозначена в виде символа диода, то прозвонка проводов, а также низкоомных рабочих цепей выполняется с установкой переключателя режимов именно в рабочее положение.

Примечание! В этом случае процесс проверки будет обязательно сопровождаться подаваемым сигналом

При этом нет необходимости постоянно обращать внимание на дисплей используемого прибора.

Критерии выбора

Есть несколько параметров, учитывая которые подбирают подходящее устройство:

число тарифов. Популярны многотарифные модели, учитывающие потребление света в зависимости от времени суток и загруженности электросетей. В двухтарифных устройствах разделение только на день и ночь. У однотарифного счетчика фиксированная оплата за кВт/ч. Подходящая модель подбирается с учетом образа жизни. Если, например, часто приходится пользоваться бытовыми электроприборами ночью, то, чтобы не переплачивать за свет, лучше взять многотарифный счетчик;
класс точности. Этот параметр — погрешность показаний, на основе которых оценивают расход электроэнергии. При большой погрешности слабые токи не фиксируются устройством (аналогия с капающей из крана водой), что не любят службы, поставляющие энергоноситель. Поэтому к современным моделям выдвигают требование, чтобы их класс точности был на уровне 2.0. Брать модель с большим показателем нет смысла, так как расход электроэнергии только повыситься;

Сложности выбора

токовая нагрузка. Чтобы разобраться с этим критерием, необходимо замерить значение тока на вводе в квартиру (при помощи токовых клещей. Другой способ — определить токовую нагрузку по сечению жил проводников. Есть еще один вариант — подсчитывается суммарная мощность бытовых приборов в доме с запасом (возможно, в будущем подключатся другие потребители). Если получилась цифра в 10 кВт, то хватит счетчика на 60 Ампер. Если больше, то понадобится устройство на 80 или 100 А.

Обратите внимание! Чтобы подключить электросчетчик на 100 А, необходимо получить специальное разрешение от компании-поставщика энергии

Как проверить диод мультиметром

Обычно выходят из строя силовые, выпрямительные диоды, т. к. через них проходит значительный прямой ток. Причиной неисправностей диодов может быть их перегрев, нарушение теплового контакта с радиатором или увеличение температуры окружающей среды, выход из строя других элементов схемы которые вызвали увеличение допустимого напряжение на диоде, низкое качество их исполнения.

Неисправность выпрямительных диодов может быть причиной повышения напряжения питания на компонентах схемы и возникновения дополнительных неисправностей. Отказ диода может выражаться в коротком замыкании между разными полупроводниками p-n слоя, отсутствию контакта между ними (обрыв) и появлению тока утечки.

Диод является полупроводником, работа которого основана на свойствах p-n перехода. Работа элемента заключается в том, что при прямом направлении анод (+) — катод (-) ток проходит через полупроводниковый переход, так как его сопротивление составляет всего несколько десятков Ом, а в противоположном направлении катод — анод (перевернутый диод) ток отсутствует, т. к. сопротивление перехода достаточно велико.

Используя это свойство p-n полупроводников не трудно проверить работоспособность диода мультиметром. На некоторых мультиметрах есть режим проверки диодов, отмечается он символом диода. При касании красным щупом прибора анода полупроводника, а отрицательного катода другим щупом, то на экране измерительного прибора, при исправном элементе, отобразится напряжение на переходе, в случае германиевых диодов от 0,3 до 0,7 В, и от 0,7 до 1 В для кремниевых полупроводников.

Режим проверки диодов на мультиметре

Различие величины прямого падения напряжения этих полупроводников зависят от различных сопротивлений переходов. Если перевернуть щупы, к положительному аноду прикоснуться чёрным щупом, а к отрицательному катоду красным, то дисплей отобразит падение напряжения близкое к нулю, (в случае рабочего элемента). Если у мультиметра отсутствует такой режим проверки, тогда работоспособность элемента проверяется в режиме сопротивления.

Ставят переключатель мультиметра в положении измерения сопротивлений 1 Ком, и далее красный щуп прикладывают к аноду элемента, а чёрный к катоду. Экран прибора должен отобразить значение сопротивления прямого перехода для исправного диода от десятков до сотен Ом, что зависит от типа полупроводника. Если материал полупроводника германий, то сопротивление прямого перехода меньше, чем у кремниевых элементов.

Если щупы перевернуть, то сопротивление p-n перехода будет велико (при исправном полупроводнике) от нескольких сотен Ком до Мом. Когда сопротивление обратного перехода заметно ниже, тогда можно говорить о недопустимом токе утечки и неисправном элементе.

Проверка датчика измерения температуры

Для проверки исправности датчика температуры пола необходимо при помощи мультиметра измерить его сопротивление. У каждого датчика есть заявленное заводское сопротивление, указанное в паспорте. При нагревании датчика температуры его сопротивление уменьшается. Если сопротивление отличается более чем на 5 кОм, либо равно 0, значит датчик неисправен и требует замены.

Примечание

В программируемых терморегуляторах при неисправности датчика температуры на панель выводится соответствующее сообщение.

Соотношение температуры и сопротивления датчика пола на 10 кОм

Температура, °С	Сопротивление, Ом
5	22070
10	17960
20	12091
30	8312
40	5827

Остались вопросы?

Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.

Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону или электронной почте .

Как проверить теплый пол мультиметром?На фото и видео ниже представлена поэтапная проверка теплого пола. Так же мы расскажем, как прозвонить электрический теплый пол без мультиметра.

Приобретая электрические теплые полы (теплый пол под плитку, теплый пол в стяжку) помните, что пол (нагревательный кабель, нагревательный мат или тонкий нагревательный кабель) в сеть включают только после монтажа и полного высыхания стяжки либо плиточного клея.

Инфракрасный теплый пол можно включать сразу после монтажа.

Следует заметить, что полное затвердевание и высыхание цементно-песочной стяжки происходит в течении четырех недель.

Проверять исправность приобретенной продукции необходимо на нескольких этапах.

Сервоприводы водяного пола

Без сервопривода (сервомотора) невозможно установить подходящий температурный режим в смежных комнатах. Эластичный сильфон – элемент сервопривода, который увеличивается по объему при нагревании специальным элементом. Термостат подается сигнал на элемент, который нагревается, нагревает сильфон. Эластичный элемент увеличивается, перекрывая поступление горячей воды. Выпускаются виды термостатов нормально открытыми или закрытыми клапанами.

Сервоприводы подключаются к термостатам по приложенным схемам. При подключении мультизонального термостата используется подключение коробки к конкретным клеммам, монтируется распределительная конструкция теплого пола. В настройку входит функция отключения насоса, когда отопительные контуры не работают. Такое подключение используется на отопительных автоматических устройствах (газовые котлы).

Котлы угольного разогрева дополнительно оснащаются стабилизаторами высокого давления, а также перепускным клапаном. При достижении показателя перепускной клапан направляет часть воды на «обратку», что снижает давление.

Как подключать сервоприводы?

В термостат, куда подключен один обогревательный контур, сервопривод подключается напрямую. Мультизональный – требует установки распределителя подключения приводов к указанным клеммам.

Выносной датчик удобен тем, что край устанавливается в гофру, не предоставляет хлопот во время замены или реконструкции. Второй край подключается к распределительной коробке, обозначенной клемме.
