Теплый пол под плитку электрический

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

  • Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
  • Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
  • Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую.

Электрический теплый пол под плитку представлен тремя основными разновидностями:

  • Нагревательный кабель – самый оптимальный вариант;
  • Нагревательные маты – несколько дороговато, но эффективно;
  • Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

  • Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
  • Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
  • Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Электрический теплый пол в стяжку: виды кабелей для теплого пола

Различают 3 варианта кабелей, пригодных к использованию при обустройстве системы теплого пола:

  1. Одножильный — бюджетный вид кабеля, внутри которого проводник нагревается наподобие спирали у ТЭНа или утюга .Однако, его неудобно и трудно монтировать. Концы должны сходиться непосредственно в месте установки терморегулятора. Также процесс ограничивает возможность укладки, ведь пересечение кабелей на полу недопустимо.
  2. Двужильный резистивного типа, состоящий из нагревательных жил, теплостойких ПВХ слоев изоляции и оконечных муфты, благодаря которым и упрощается весь процесс укладки.
  3. Полупроводниковый — инновационный саморегулирующийся кабель из металлических проводов — проводников. Нагрев производится в полупроводниковой матрице. Данный вид кабеля – дорогой, однако оправдает себя в процессе эксплуатации системы. С повышением температуры на определенном участке он начнет меньше потреблять энергии. Все это – за счет снижения проводящей способности полупроводника.

Стоит знать! По мнению специалистов, лучший вариант как соотношение цены, качества и удобства при монтаже – двужильный кабель резистивного типа.

Четвертый шаг. Монтируем теплый пол

Правильно уложенный пенофол

Прежде всего, укладываем на основание теплоизоляционный материал. Для использования в комплексе с теплым полом прекрасно подходит пенофол с самоклеящимся слоем и фольгированным покрытием. Изоляцию укладываем фольгой вверх. Стыки между полосами проклеиваем монтажным скотчем.

Поверх пенофола укладываем армирующую монтажную сетку. Она исключит дальнейшие деформации «слоев» системы после заливки стяжки.

Сетка, уложенная на пенофол

Приступаем к укладке греющего кабеля. Для крепления применяем монтажную ленту из комплекта. Если она не обеспечивает качественного сцепления с основанием, садим кабель теплого пола на «ляпухи» плиточного клея. Верхнюю часть «ляпухов» убираем шпателем.

Вариант крепления кабельного теплого пола

Монтажная лента для теплого пола

Наиболее простым для самостоятельного обустройства является метод укладки греющего кабеля «змейкой». Между элементами выдерживаем минимум 8-сантиметровый шаг. Для точного определения шага умножаем площадь комнаты на 100 и делим полученное значение на суммарную длину кабеля.

Укладка греющего кабеля

Уложенный кабель

Кабель укладываем максимально аккуратно, чтобы не повредить его и теплоизоляцию. По штробе заводим конец греющего элемента, который будет соединяться с терморегулятором, в подрозетник, вместе с гофрированной трубой для температурного датчика. До этого в подрозетник должно быть заведено питание.

Подключение терморегулятора

Предварительно специалисты рекомендуют разместить в гофре термодатчик и подключить его к температурному регулятору. Благодаря этому приему, регулятор сможет отключать питание греющего кабеля в случае его перегрева. Сама гофра фиксируется в штробе при помощи плиточного клея.

Подключаем кабель и регулятор в соответствии со схемами, приведенными в инструкциях производителей.

Протестировав систему в соответствии с приводившимися ранее рекомендациями, заливаем поверх кабеля примерно 5-сантиметровую стяжку, даем ей порядка 1 месяца на набор прочности, и лишь после этого приступаем к финишной отделке.

Заливка стяжки

Заливка стяжки

На схеме виден кабель, залитый раствором, поверх которого уложена плитка

Укладка труб

Способы укладки труб для тёплого водяного пола.

На подготовленную поверхность нужно настелить алюминиевую фольгу или полиэтиленовую пленку.

По всему периметру комнаты на высоту 15-20 см наклеивается демпферная лента, которая будет компенсировать тепловое расширение стяжки с трубами.

Сверху укладывается слой утеплителя в 3-5 см.

В качестве теплоизоляционного материала можно воспользоваться пенополистиролом, пенобетоном или минеральной ватой.

Чем мощнее теплый пол, тем больше должна быть толщина этого материала.

Далее необходимо продумать крепление для труб.

Можно воспользоваться одним из двух вариантов:

  • теплоизоляционные плиты, которые фиксируются на специальных рельсах;
  • арматурная сетка, к которой трубы будут привязываться хомутами.

Оба способа одинаково хороши и не требуют дополнительной подготовки поверхности.

Плиты и сетку можно укладывать непосредственно на утеплитель.

Необходимо грамотно продумать расположение греющего контура системы, выбрав один из двух вариантов: змейка или спираль.

Второй более предпочтителен, так как гарантирует равномерное распределение тепла по поверхности благодаря чередованию возвратных и подающих труб.

Шаг труб может быть различным и составлять от 10 до 30 см в зависимости от предназначения теплого пола:

  • если он используется как дополнительная система подогрева – шаг увеличивают;
  • если он используется как основная система отопления – шаг уменьшают.

Вдоль стен и окон частоту укладки рекомендуется увеличить.

Если в комнате имеются предметы мебели, которые никуда не будут передвигаться в дальнейшем, то под ними трубы можно не прокладывать.

Уложив контур, нужно закрепить его концы в коллекторе и провести опрессовку системы.

Она подразумевает проверку теплого пола на наличие протечек и потерь давления.

С одной стороны устанавливают манометр, а со второй создают давление на 1-2 атм выше рабочего.

Если спустя сутки показания на шкале не изменились – можно продолжить работу.

Иначе придется искать допущенные ошибки.

Необходимо подготовить бетонную стяжку, используя цемент марок М300 и выше.

В контуре в момент заливки раствора обязательно должен находиться теплоноситель под рабочим давлением.

Толщина слоя может быть от 15 до 70 мм.

Спустя 3-4 недели можно приступить к последнему этапу – отделке.

Если поверхность получилась ровной, то проведение дополнительных подготовительных работ не потребуется и можно сразу укладывать на клей плитку.

Рекомендуем просмотреть видео про укладку тёплого водяного пола с детальными комментариями.

Водяной пол

Для водяной системы установка терморегулятора не так обязательна, как для электрической. Если сам котел () работает не на электричестве, больших финансовых потерь из-за неоптимизированной работы пола не будет.

При желании можно регулировать подачу теплоносителя вручную, ориентируясь на субъективные ощущения. Но это в том случае, когда пол – единственный источник обогрева, и котел в соответствии с настройками греет теплоноситель до температуры не выше 50 градусов. Если в системе присутствуют горячие радиаторы или контур ГВС, регулятор следует установить.

Самый простой вариант автоматической регулировки – установить на двухходовой клапан термостатическую головку с выносным датчиком. Головка заполнена термочувствительным веществом, которое при нагреве расширяется, при остывании сжимается, одновременно перекрывая/открывая подачу теплоносителя.

Для большого дома и разветвленной отопительной сети лучше приобрести несколько термостатов с сервоприводами.

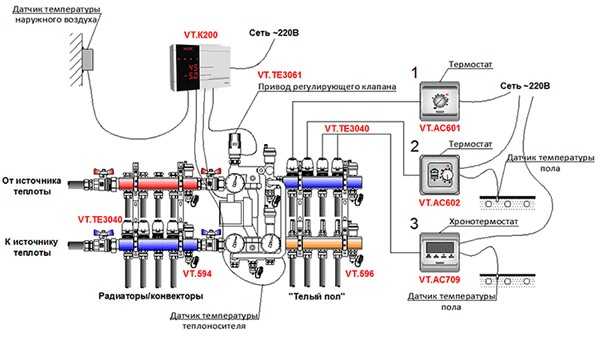

Схема подключения терморегулятора для водяного теплого пола выглядит так: сервопривод устанавливают на обратную гребенку коллектора (), от него тянут провода к терморегулятору с датчиком температуры воздуха.

Электрическая распредкоробка для привода и термостата располагается в коллекторном шкафу выше гребенок, кабель () от нее уходит на распределительный щит.

Устройство электрического подогрева пола

Если говорить обобщенно, электрический теплый пол состоит из следующих частей:

  • нагревательного элемента;
  • датчика температуры пола;
  • терморегулятора (термостата).

При этом стоит знать, что нагревательный элемент будет работать без датчика и термостата, но работа будет неэффективной и непродолжительной. Неэффективной, потому что включать/выключать его вам придется вручную, а это ведет к перерасходу электроэнергии. А непродолжительной, потому что при ручном управлении часто случаются перегревы, что негативно влияет на строк службы нагревательного элемента.

Составляющие электрического теплого пола

Виды нагревательных элементов

На рынке вам могут предложить несколько разных нагревателей:

  • Греющие резистивные кабели. Имеют самую низкую цену, бывают одножильными и двужильными, из-за чего изменяется схема их подключения. Их основной недостаток — возможность локального перегрева и выходя из строя (на работающий резистивный кабельный теплый пол нельзя ставить надолго предметы). Потому при установке кабели не раскладывают под места, где будет стоять мебель и бытовая техника. Еще одни минус — длительный процесс укладки при монтаже.

  • Греющий саморегулирующийся кабель. Имеет более высокую цену, но может регулировать собственную температуру на отдельно взятом участке в автоматическом режиме, что позволяет избежать локальных перегревов и продлевает срок его службы.

  • Электрические кабельные маты для теплого пола. Это те же кабели, только закрепленные в виде змейки на полимерной сетке. Они тоже могут быть сделаны из резистивного или саморегулирующегося кабеля. Укладка такого электрического пола требует в разы меньше времени.

  • Инфракрасные карбоновые пленки. Между двух слоев полимера запаяна карбоновая паста, которая при прохождении через нее электрического тока выделяет тепло в инфракрасном диапазоне. Привлекателен выделением инфракрасного тепла, при надлежащем качестве долговечен — при повреждении некоторой части карбоновых полос исключаются из работы только они, остальные работают. Плюсом является и быстрый монтаж, но электрическое соединение сложнее, чем у кабелей. Не очень радует цена и это — основной недостаток.

  • Карбоновые инфракрасные маты. Это стержни с внутренностью из карбона, соединенные между собой электрическими проводами. Самый дорогостоящий вид нагревательных элементов для электрического теплого пола, но, по отзывам, самый ненадежный. Появились они не очень давно и технология производства отработана плохо, потому основная проблема — выход из строя из-за нарушения контакта в месте стыка карбонового стержня и проводника.

Какой из этих типов электрического пола лучше, однозначно сказать нельзя. У каждого есть плюсы и минусы, особенности монтажа. Исходя из них выбирают лучший вариант для конкретного напольного покрытия — под плитку лучше класть кабели или маты, а под ламинат или линолеум — пленочный нагреватель.

Виды термостатов

Терморегуляторы для электрического теплого пола есть трех видов:

  • Механические. По внешнему виду и принципу работы напоминают терморегулятор на утюге. Есть шкала, по которой вы выставляете требуемую температуру. Как только она опускается на 1°C ниже заданной, подогрев включается, становится на градус выше — отключается.
  • Электро-механические. По функционалу ничем не отличаются, только ест небольшой жидкокристаллический экран и кнопки вверх/вниз. На экране отображается текущая температура пола, а кнопками она корректируется в нужную сторону.
  • Электронные программируемые. Самый дорогие, но и самые функциональные. В них можно выставить режим работы (температуру) по часам, а в некоторых моделях и по дням недели. Например, если утром все ушли, можно выставить низкую температуру — порядка 5-7°C, а за час-полтора до прихода запрограммировать ее повышение до стандартной. Есть некоторые модели с возможностью управления по интернету.

В некоторых моделях термостатов для теплого пола есть встроенные датчики температуры воздуха и возможность включать/выключать подогрев по этим показателям, а не в зависимости от температуры пола. Так что выбор действительно есть.

Комментарии

Устройство пола или какой пирог должен быть

Как упоминалось выше, монтаж водяного теплого пола представляет собой слоеный пирог, который состоит из следующих материалов:

Основа – уплотненный грунт и песок

Важно трамбовать всю поверхность, чтобы получить максимальную плотность. Для повышения эффективности процесса песок смачивайте водой, что будет способствовать естественному уплотнению.
Гидроизоляция – это важный этап, от которого будет зависеть эффективность выполнения всей работы

Здесь необходимо изолировать слои пирога, бетонную основу от грунтовых вод, исключив вероятность нежелательного отсыревания. В качестве гидроразделителя может использоваться любой битумный рулонный материал с направлением стыков или полиэтиленовая преимущественно плотная черная клеенка.

Далее укладывается слой щебня.
Следующим заливается с армированием слой бетона, который выступает вторичным основанием. Для армирования применяется арматура 8-10 мм, сплетенная в стенку с окном не менее 20х20 см. Если теплый пол обустраивается в квартире или в доме по фундаменту, то возможно, потребуется только стяжка.
Поверх бетона или стяжки укладывается второй слой гидроизоляции и теплоизоляция, в качестве последней рекомендуется использовать экструдированный пенополистирол толщиной от 5 см. Используйте сразу 10 см, что сделает пол еще теплее.

Поверх утеплителя раскатывается еще один слой гидроизоляции, только уже для финишной стяжки.
Укладывается сетка или арматура для армирования стяжки и для крепежа труб. Если используются плиты с пазами для труб, то они же выступают и утеплителем. При необходимости добавляется дополнительный слой.

Если применяется сетка, то вязать трубы с теплоносителем рекомендуется пластиковыми хомутами. Крайне не рекомендуется использовать проволоку, так как в процессе линейного теплового расширения материал, из которого изготовлены трубы, может протереться, что приведет к течи.

  • При использовании плит с пазами трубы укладываются в них и фиксируются специальными скобами с клиньями, которые забиваются прямо в утеплитель.
  • Поверх труб заливается цементно-песчаная стяжка. По периметру помещения предварительно расклеивается демпферная лента. Она защитит пол от растрескивания в результате теплового расширения.

Чем и как залить основу?

Для обустройства основы под теплый пол используйте бетон марки М300. Если строительство пола осуществляется в частном доме, то толщина основания должна быть не менее 10 см. Лучше сделать его потолще, так как от нее будет зависеть качество пола и его эффективность.

Счастливое соседство

Плитка может ложиться сразу же на поверхность нагревательных матов. Данная конструкция имеет гораздо больше положительных моментов, чем обычный кабель. Но всегда соблюдается процесс монтажа, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, лучше доверить укладку теплого пола под плитку специалистам.

В момент затирки швов между плитками по термоматам, важно не повредить изоляцию контактов. Лучше всего в работе использовать только гибкие смеси, предназначающиеся для системы электрического теплого пола

Сама затирка для надежности проводиться по прошествии суток после укладки плитки.

Что касается клея, то еще можно сказать о том, что используется клей на эпоксидной основе. При этом в помещении должен соблюдаться и поддерживаться режим температуры и уровня влажности, чтобы все качества клей смог приобрести. Эти рекомендации всегда прописаны на упаковке из-под клея от производителя.

Сопротивление кабеля электрического теплого пола проверяется не только по окончанию настила, но и при укладке плитки. Если оно не будет изменяться, то можно быть уверенным в том, что целостность матов не нарушена. В качестве прибора лучше всего использовать омметр. Он подскажет при необходимости, какие участки следует отремонтировать.

В итоге проведения укладки получится отличный вариант системы отопления в помещении. Главное четко соблюдать технологию и последовательно выполнения всех работ. Все эти пункты и рекомендации позволят получить надежную конструкцию, которая будет передавать необходимое количество тепла основанию пола, и будет отвечать всем требованиям надежности.

Видео:

Третий шаг. Необходимые расчеты и знакомство со схемой

Универсального использования, применяется на всех без исключения основаниях.

Полистирольная система теплого водяного пола

Состоит из следующих элементов:

  • гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
  • по периметру приклеивается лента, компенсирующая расширения во время нагрева;
  • на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
  • плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
  • производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
  • завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.

Полистирольная система — фото

Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.

Таблица. Рекомендованная мощность греющего кабеля

Помещение Мощность, Вт/м2
Коридор, кухня 90-140
Санузел, ванная комната 170-190
Балконы, лоджии До 200
Жилые помещения До 130

Там, где мощность приведена в виде диапазона, выбирайте конкретное значение с учетом целей и задач, ставящихся перед системой обогрева, т.е. будет ли она применяться для основного отопления комнаты либо же просто в качестве средства создания более комфортных условий.

Расчет предельно прост. Сначала вы определяете необходимую площадь обогрева, которая будет занята кабелем, а затем умножаете ее на рекомендованное значение мощности. К примеру, вам нужно обогреть 4 м2 в кухне. Теплый пол будет обустроен в качестве дополнительного отопления. Считаете следующим образом: 4х90=360 Вт. В соответствии с расчетным значением вы выбираете мощность кабеля.

Схемы подключения кабеля и терморегуляторов, как отмечалось, производители приводят в своих инструкциях. Вам остается следовать указанным рекомендациям, поэтому отдельно данные моменты рассматриваться не будут.

Укладка на теплый электрический пол плитки

Технологии монтажа плитки на сетчатые маты и на инфракрасную пленку отличаются.

Сетчатые маты

  • Плиточный клей выбирается с учетом состава, свойств плитки, температуры помещения. Не допускается применять просроченный материал, поскольку свойства уже потеряны. Для некоторых составов требуется особая подготовка основания. Целесообразно применение материала, выполняющего сразу несколько функций, например, использование для затирки.
  • Делается разметка и на основание раскладывают плитку, чтобы наглядно представить себе, какая схема укладки подходит лучше. На открытых участках должны располагаться целые куски, а обрезки прячутся на скрытых участках.
  • Работа начинается с самого удаленного от входа угла. Клеевая суспензия готовится из сухой смеси путем ее разбавления водой. Технология получения раствора указывается на упаковке любого состава и не так проста, как кажется на первый взгляд.
  • Зубчатым шпателем раствор наносится на поверхность нагревательных матов, чтобы он проник во все пустоты. Толщина слоя должна быть выше нагревательных элементов на 5 мм и более.
  • В углу раскладывают крестики из пластика и кладут первую плитку. Она должна располагаться строго горизонтально и ровно, чтобы ряд проходил вровень со стеной. Крестики устанавливаются на каждой плитке во всех направлениях. После размещения второй и третьей плиток проверяется ровность их укладки. Монтируются остальные цельные плитки. Для укладки обрезков потребуется плиткорез. При его отсутствии можно использовать хороший стеклорез.
  • На следующий день швы покрываются затиркой.

Укладка плитки на теплый пол

Инфракрасная пленка

Плитка укладывается двумя способами.

Мокрый способ:

  • Рулоны термопленки раскладывают в помещении и закрепляют посередине прозрачных участков между секторами.
  • Гофра с термодатчиком внутри устанавливается под пленку в углублении основы и крепится скотчем.
  • К термопленке и датчику подключается терморегулятор. После включается питание и проверяется работа системы.
  • Весь пол покрывается термоизолирующей пленкой с перехлестом на 20 см. Стыки фиксируются малярным скотчем.
  • Стяжка обладает плохой адгезией к пленке. Поэтому сверху укладывается сетка для армирования и крепится к основанию дюбелями через отверстия пленки на расстоянии от токопроводящих участков. Еще раз делается проверка на отсутствие повреждений проводников с изоляцией.
  • Заливается тонкий слой цементно-песчаного раствора. Он выравнивается по всей поверхности пола. Слой выдерживается в течение 20 дней. Затем включается теплый пол и проверяется на исправность.
  • Плитка укладывается на стяжку по обычной технологии. Если необходимо, плитку можно приклеивать до высыхания цементной стяжки.

Сухой способ:

  • Технология повторяет предыдущую, включая установку пленки пароизоляции.
  • Вместо цементной стяжки поверхность теплого пола покрывается стекломагнезитовыми, гипсоволоконными плитами или гипсокартоном.
  • Окончательно сверху выкладывают керамическую плитку на клей.

Сухой способ укладки ИК пленки

Технология монтажа

Под плитку

Выбирается удобное место, в котором вырезается специальная коронка под гнездо. В неё устанавливается подрозетник, в который монтируется терморегулятор. При этом можно выбрать любую высоту от пола, но не менее 300 мм. В будущем это место не должно закрываться стационарной мебелью или бытовыми приборами. Хороший вариант установки – рядом с выключателем освещения.

Важно проделать штробу квадратного сечения 20×20 мм. Она нужна для дальнейшей укладки в неё монтажных проводов

Технология работы:

  1. Хорошо прочищают пол от пыли, строительного мусора.
  2. Сухую поверхность грунтуют. Если нужно, покрывают несколько раз подряд после высыхания предыдущего слоя.
  3. На всю площадь настилается утеплитель на основе фольги для дополнительной теплоизоляции. Утеплитель кладётся наружу.
  4. Соседние полосы и листы утеплителя укладывают встык так, чтобы обеспечить хорошую плотность. Для этого верх проклеивают металлизированным скотчем.
  5. На полу раскладывается и фиксируется монтажная лента. Крепят её на саморезы или дюбели на расстоянии друг от друга примерно 500–1000 мм.
  6. Следуя схеме, раскладывают кабель.
  7. По чертежу крепят петли. При этом соблюдают нужный шаг.
  8. Закрепляют кабель в районе концевой муфты.

Под ламинат

Электрический тёплый пол под ламинат укладывается по следующей технологии:

  1. Подготавливается поверхность. Старое напольное покрытие снимается, с основания убирается весь мусор, проверяется на целостность бетонная стяжка. При наличии неровностей и сколов следует залить черновой пол.
  2. Производится теплоизоляция. Качественно утепляют основание пенофолом. Стыки между листами склеиваются фольгированным скотчем.
  3. Настилается плёнка. По выбранной схеме нужно расстелить материал по поверхности. Стелить листы внахлёст нельзя. Их контакты должны быть направлены к стене, на которой крепится термостат. Медную сторону располагают внизу, т. е. крепят к основанию.
  4. Устанавливается термостат. Делается это в штробе на стене около розеток. Планка подключается к термостату проводами, зажимается прищепками. Все места зажимов изолируют битумной изоляцией.
  5. Выводится датчик температуры. Он подключается к нижней стороне покрытия путём создания в основании штробы длиной 30 см, но не больше. Сам датчик располагают в защитной гофре и помещают под листом обогрева.

Важно
Под термодатчик укладывается слой теплоизоляции, чтобы избежать сильной погрешности. Это может ухудшить работу всей системы обогрева электропола.. Возможно подключение плёночного тёплого пола под ламинат без терморегулятора

Но остаётся риск повышения потребления электроэнергии. При этом полностью будет отсутствовать контроль за температурным режимом. В этом варианте можно класть поверх тёплого пола защитную вспененную плёнку и облицовывать поверхность ламинатом

Возможно подключение плёночного тёплого пола под ламинат без терморегулятора. Но остаётся риск повышения потребления электроэнергии. При этом полностью будет отсутствовать контроль за температурным режимом. В этом варианте можно класть поверх тёплого пола защитную вспененную плёнку и облицовывать поверхность ламинатом.

Видео о монтаже теплого пола под ламинат:

В стяжку

Технология работ:

Выбирается место для установки терморегулятора. Для его монтажа отступают около 40 см от уровня напольного покрытия. Предпочтительнее скрытый вариант укладки, при котором все провода утапливаются в стене. Убирают из вида датчик.

На армирующий слой крепится монтажная лента с соблюдением шага от 50 до 90–100 см. От стены отступают 10 см, в местах гарнитуров – 40–50 см. При наличии труб и радиаторов отопления от них делают отступ 15 см, но не менее. Нагревательный кабель крепят к силовому элементу, а соединение скрывают в специальной муфте. Затем проводят к терморегулятору кабель питания.

По поверхности распределяют фрагменты обогрева. Пользуются составленной схемой

Важно соблюсти правильность изгибов (они должны быть ровными, плавно переходящими, не иметь заломов). На монтажной ленте крепится кабель

Для более успешной крепкой фиксации его устанавливают на арматуре и плотно затягивают.

Расстояние между витками элементов — более 80 мм. В выбранных местах фиксируют датчики температуры.

Все соединения проверяются на правильность установки и работоспособность. Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Видео о монтаже электрического пола в стяжку:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
