Опоры-уникумы
Разумеется, существуют разного рода уникальные случаи, связанные с прокладкой воздушных линий. Например, при установке опор в обводненный грунт или в условиях вечной мерзлоты обычные сваи-оболочки для фундамента не подойдут. Тогда используются винтовые сваи, которые ввинчивают в грунт как шуруп, чтобы достичь максимально прочного основания. Особый случай — это прохождение ЛЭП широких водных преград. Там используются специальные высотные опоры, которые весят раз в десять больше обычных и имеют высоту 250−270 м. Поскольку длина пролета может составлять более двух километров, применяется особый провод с усиленным сердечником, который дополнительно поддерживается грузотросом. Так устроен, например, переход ЛЭП через Каму с длиной пролета 2250 м.
Отдельную группу опор представляют конструкции, призванные не только держать провода, но и нести в себе определенную эстетическую ценность, например опоры-скульптуры. В 2006 году компания «Россети» инициировала проект с целью разработать опоры с оригинальным дизайном. Были интересные работы, но авторы их, дизайнеры, часто не могли оценить возможность и технологичность инженерного воплощения этих конструкций. Вообще надо сказать, что опоры, в которые вложен художественный замысел, как, например, опоры-фигуры в Сочи, обычно устанавливаются не по инициативе сетевых компаний, а по заказу каких-то сторонних коммерческих или государственных организаций. Например, в США популярна опора в виде буквы M, стилизованной под логотип сети фастфуда «Макдоналдс».
Онлайн журнал электрика
Этого делать, нельзя по вышеуказанным причинам. Снова напомним, что номинальное напряжение счетчика должно соответствовать фактическому.
Погрешности учета электроэнергии при изменении тока нагрузки Нагрузочная черта счетчика находится в зависимости от тока нагрузки.
Диск счетчика начинает крутиться при нагрузке 0,5—1%. Но в области нагрузок до 5% счетчик работает нестабильно. С меньшей погрешностью счетчик работает в границах от 20 до 100% нагрузки.
Перегрузка счетчика до 120% приводит к появлению отрицательной погрешности из-за эффекта торможения диска рабочими потоками. Эти погрешности регламентируются ГОСТ. При предстоящей перегрузке отрицательная погрешность резко растет.
Почему гудят провода
А провода? Они висят высоко над землей и издали похожи на толстые монолитные тросы. На самом деле высоковольтные провода свиты из проволоки. Обычный и повсеместно применяемый провод имеет стальной сердечник, который обеспечивает конструктивную прочность и находится в окружении алюминиевой проволоки, так называемых внешних повивов, через которые передается токовая нагрузка. Между сталью и алюминием проложена смазка. Она нужна для того, чтобы уменьшить трение между сталью и алюминием — материалами, имеющими разный коэффициент теплового расширения. Но поскольку алюминиевая проволока имеет круглое сечение, витки прилегают друг к другу неплотно, поверхность провода имеет выраженный рельеф. У этого недостатка есть два последствия. Во‑первых, в щели между витками проникает влага и вымывает смазку. Трение усиливается, и создаются условия для коррозии. В результате срок службы такого провода составляет не более 12 лет. Чтобы продлить срок службы, на провод порой надевают ремонтные манжеты, которые также могут стать причинами проблем (об этом чуть ниже). Кроме того, такая конструкция провода способствует созданию вблизи воздушной линии хорошо различимого гула. Происходит он из-за того, что переменное напряжение 50 Гц рождает переменное магнитное поле, которое заставляет отдельные жилы в проводе вибрировать, что влечет их соударения друг с другом, и мы слышим характерное гудение. В странах ЕС такой шум считается акустическим загрязнением, и с ним борются. Теперь такая борьба началась и у нас.
«Старые провода мы сейчас хотим заменить на провода новой конструкции, которую разрабатываем, — говорит представитель ПАО «Россети». — Это тоже сталь-алюминиевые провода, но проволока там применяется не круглого сечения, а скорее трапециевидного. Повив получается плотным, а поверхность провода гладкая, без щелей. Влага внутрь попасть почти не может, смазка не вымывается, сердечник не ржавеет, и срок службы такого провода приближается к тридцати годам. Провода схожей конструкции уже используются в таких странах, как Финляндия и Австрия. Линии с новыми проводами есть и в России — в Калужской области. Это линия «Орбита-Спутник» длиной 37 км. Причем там провода имеют не просто гладкую поверхность, но и другой сердечник. Он выполнен не из стали, а из стекловолокна. Такой провод легче, но прочнее на разрыв, чем обычный сталь-алюминиевый».
Однако самым последним конструкторским достижением в данной области можно считать провод, созданный американским концерном 3M. В этих проводах несущая способность обеспечивается только токопроводящими повивами. Там нет сердечника, но сами повивы армированы оксидом алюминия, чем достигается высокая прочность. У этого провода прекрасная несущая способность, и при стандартных опорах он за счет своей прочности и малого веса может выдерживать пролеты длиной до 700 м (стандарт 250−300 м). Кроме того, провод очень стоек к тепловым нагрузкам, что обусловливает его использование в южных штатах США и, например, в Италии. Однако у провода от 3M есть один существенный минус — слишком высокая цена.
Оригинальные «дизайнерские» опоры служат несомненным украшением ландшафта, однако вряд ли они получат широкое распространение. В приоритете у электросетевых компаний надежность передачи энергии, а не дорогостоящие «скульптуры».
Трубки вместо уголков
О том, что за альтернатива идет на смену традиционным опорам из черного металла, мы спросили представителей ПАО «Россети». «В нашей компании, которая является крупнейшим электросетевым оператором в России, — говорит специалист этой организации, — мы давно пытались найти решение проблем, связанных с решетчатыми опорами, и в конце 1990-х начали переходить на гранные опоры. Это цилиндрические стойки из гнутого профиля, фактически трубы, в поперечном сечении имеющие вид многогранника. Кроме того, мы стали применять новые методы антикоррозионной защиты, в основном метод горячего цинкования. Это электрохимический способ нанесения защитного покрытия на металл. В агрессивной среде слой цинка истончается, но несущая часть опоры остается невредимой».
Помимо большей долговечности новые опоры отличаются еще и простотой монтажа. Никаких уголков больше свинчивать не надо: трубчатые элементы будущей опоры просто вставляются друг в друга, затем соединение закрепляется. Смонтировать такую конструкцию можно в восемь-десять раз быстрее, чем собрать решетчатую. Соответствующие преобразования претерпели и фундаменты. Вместо обычного бетонного стали применять так называемые сваи-оболочки. Конструкция опускается в землю, к ней крепится ответный фланец, а на него уже ставится сама опора. Расчетный срок службы таких опор — до 70 лет, то есть примерно в два раза больше, чем у решетчатых.
Опоры электрических воздушных линий мы обычно представляем себе именно так. Однако классическая решетчатая конструкция постепенно уступает место более прогрессивным вариантам — многогранным опорам и опорам из композитных материалов.
Причины шума нового счетчика
Случается что и в абсолютно новом доме, где новая проводка и стабильное напряжение, нет проблем с электричеством, вдруг начинает гудеть электросчетчик. Если со старыми приборами все понятно, то с новыми дела обстоят несколько сложнее. Для начала рассмотрим, что с новым устройством учета энергии делать не следует:
- срывать пломбу. Если это уже сделано необходимо позвонить и сообщить и необходимости нового опломбирования;
- самостоятельно разбирать электрический счетчик;
- давать высокую нагрузку на прибор, из которого уже летят искры;
- при искрении лезть в работающее устройство;
- стучать по счетчику, переставлять, дергать провода.
Счетчик воды для квартиры – выбор, установка и устранение неисправностей
Установите на счетчик переходники, затем подключите к входу счетчика выход фильтра грубой очистки. Если вы используете металлический сетчатый фильтр, расположите его корпусом фильтрующего элемента к счетчику. Установка фильтра сохранит счетчик от заклинивания и повреждения и продлит срок его службы. Диаметр труб водопровода должен соответствовать диаметру переходников. Если диаметр отличается, установите дополнительные переходники. Не подключайте потребителей воды перед счетчиком. В противном случае водоканал оштрафует вас.
Перед покупкой счетчика посчитайте количество потребителей воды (краны горячей и холодной воды, унитазы, посудомоечные и стиральные машины), затем посчитайте суммарный расход в минуту (исходите из расхода одного потребителя в 3 литра в минуту). Затем умножьте расход на шестьдесят и поделите на тысячу. Вы получили расход воды в кубометрах в час.
Загудели водосчетчики, кто-нибудь с подобным сталкивался
начнем считать — в году 365 дней, рабочих дней в месяц -24 , максимум что можно поставить за год ,если вычесть ещё и праздничные дни, а Россия занимает одно из первых мест по кол-ву выходных и праздников — это 230 водомеров, работая ЕЖЕДНЕВНО в течении 13 лет только по этому профилю и имея в наличии обязательные заявки на их установку — а такого попросту не бывает
Фирма выдает комплектом мп фитинги для подключения.шлангов не выдают.если работать 10 час в 1 одном доме-час -полтора однотипные установки.Про бесплатные установки муниципалам надеюсь слышали. » > Учитывая что 90% установщиков-джумшуды и просто случайные люди и не такая жесть была.Но это другой вопрос.
Лед и струны
У воздушных линий электропередач есть свои естественные враги. Один из них — обледенение проводов. Особенно это бедствие характерно для южных районов России. При температуре около нуля капли измороси падают на провод и замерзают на нем. Происходит образование кристаллической шапки на верхней части провода. Но это только начало. Шапка под своей тяжестью постепенно проворачивает провод, подставляя замерзающей влаге другую сторону. Рано или поздно вокруг провода образуется ледяная муфта, и если вес муфты превысит 200 кг на метр, провод оборвется и кто-то останется без света. В компании «Россети» есть свое ноу-хау по борьбе со льдом. Участок линии с обледеневшими проводами отключается от линии, но подключается к источнику постоянного тока. При использовании постоянного тока омическое сопротивление провода можно практически не учитывать и пропускать токи, скажем, в два раза сильнее, чем расчетное значение для переменного тока. Провод нагревается, и лед плавится. Провода сбрасывают ненужный груз. Но если на проводах есть ремонтные муфты, то возникает дополнительное сопротивление, и вот тогда провод может и перегореть.
Другой враг — высокочастотные и низкочастотные колебания. Натянутый провод воздушной линии — это струна, которая под воздействием ветра начинает вибрировать с высокой частотой. Если эта частота совпадет с собственной частотой провода и произойдет совмещение амплитуд, провод может порваться. Чтобы справиться с данной проблемой, на линиях устанавливают специальные устройства — гасители вибрации, имеющие вид тросика с двумя грузиками. Эта конструкция, имеющая свою частоту колебаний, расстраивает амплитуды и гасит вибрацию.
С низкочастотными колебаниями связан такой вредный эффект, как «пляска проводов». Когда на линии происходит обрыв (например, из-за образовавшегося льда), возникают колебания проводов, которые идут волной дальше, через несколько пролетов. В результате могут погнуться или даже упасть пять-семь опор, составляющих анкерный пролет (расстояние между двумя опорами с жестким креплением провода). Известное средство борьбы с «пляской» — установление межфазных распорок между соседними проводами. При наличии распорки провода будут взаимно гасить свои колебания. Другой вариант — использование на линии опор из композитных материалов, в частности из стеклопластика. В отличие от металлических опор, композитная имеет свойство упругой деформации и легко «отыграет» колебания проводов, нагнувшись, а затем восстановив вертикальное положение. Такая опора может предотвратить каскадное падение целого участка линии.
На фото отчетливо видна разница между традиционным высоковольтным проводом и проводом новой конструкции. Вместо проволоки круглого сечения использована предварительно деформированная проволока, а место стального сердечника занял сердечник из композита.
Автомат жужжит или трещит
Со звуком в виде жужжания уже немного посложнее. Если вы услышали из своей щитовой именно жужжание, а не глухой гул, срочно ищите причину, иначе дойдет до беды.
Такой звук провоцирует небольшая электрическая дуга, возникающая при плохом контакте. Этот шум может то появляться, то исчезать.
Ваша первостепенная задача, определить конкретное место появления этого очага искрения, путем поочередного отключения всех автоматов в ряду. Нагрузку при этом из розеток не выключайте, иначе треск может пропасть.
Когда нашли виновника, внимательно осмотрите его контакты. В отличие от первого случая (гудение), сам модульный автомат или его внутренние компоненты здесь могут быть не причем.
Как правило, виноватым оказывается недостаточно хороший контакт в месте подключения жил кабеля к клемме.
А что делать, если все контакты вы осмотрели, а видимых следов искрения или подгорания так и не нашли? В этом случае отключите напряжение во всей щитовой, отщелкнув вводной выключатель нагрузки.
Далее подтяните отверткой винтовые зажимы всех коммутационных аппаратов в щитке.
Если у вас есть специальная изолированная отвертка электрика, то сделать это можно и без полного погашения электроэнергии.
После этого включите всю нагрузку заново. Если звук так и не исчез, тогда уже меняйте виновный автомат.
Нельзя оставлять все как есть, даже если видимых следов плавления не заметно. Не забывайте, что чаще всего источником пожара в квартире и доме является электрощитовая. А начинается все с маленького автомата.
Именно в щитовой сконцентрирована вся нагрузка и наиболее плотно расположены все аппараты и провода коммутации.
Стоит возникнуть открытой электрической дуге, и она тут же перенесется на все соседние элементы.
Кстати, если от искрения в розетках уже и появилась хоть и не совсем совершенная, но более менее работающая защита, в виде УЗМ-51МД или УЗИС, то вот сама щитовая от этого практически никак не защищена.
Следует заметить, что работу по перетяжке всех контактов, необходимо проделывать в обязательном порядке хотя бы один раз в год. Даже если у вас ничего не жужжит и не искрит.
Тем более не известно, с каким усилием их затягивали.
Может быть и не дотянули малозаметный 0,1 ньютон метр. А он впоследствии и сыграл свою роль.
Поэтому ежегодная ревизия дает гарантию безопасной и надежной работы всех защитных аппаратов в щитовой. От автоматов, до УЗО и различных реле.
Визуально место нагрева можно и не заметить. Первоначально небольшое темное пятнышко образуется именно на корпусе сбоку.
Если ваш автомат стоит в середине целой сборки, то вы его точно пропустите.
А стоит “прозевать” этот момент, и уже на клемме появляются следы подгорания и оплавления. При этом из-за защитного кожуха, внешней дверцы на эл.щитке или неккоректно установленной пломбы, вы их и не увидите, пока не появится явный запах.
Автоматы с такими подплавленными контактами также идут под замену. Чаще всего это возникает при подсоединении алюминиевых жил.
Например, при подключении к вводному автомату провода СИП.
Еще такой плохой контакт может образоваться при подключении к одному разъему нескольких жил разного сечения.
Это уже будет “косяк” и вина электрика, а не производителя автоматов. Еще одна распространенная ошибка – зажатие в клемме проводов вместе с изоляцией.
Вы этого не заметите, пока не ослабите зажим и не вытащите жилу. Все это постепенно ведет к нагреву.
Как правило, появлению звуков жужжания, может предшествовать образование посторонних запахов. Так что в том, чтобы периодически“нюхать” свою щитовую, нет ничего зазорного.
Если запах появился, это свидетельствует о начале процесса разрушения и плавления пластикового корпуса защитного аппарата.
В этом случае нужно немедленно обесточить всю квартиру и найти дефект. Зачастую вместе с автоматом приходится менять и подгоревшие провода.
С такой оплавленной изоляцией подключать проводку к новому аппарату уже нельзя.
Основные причины

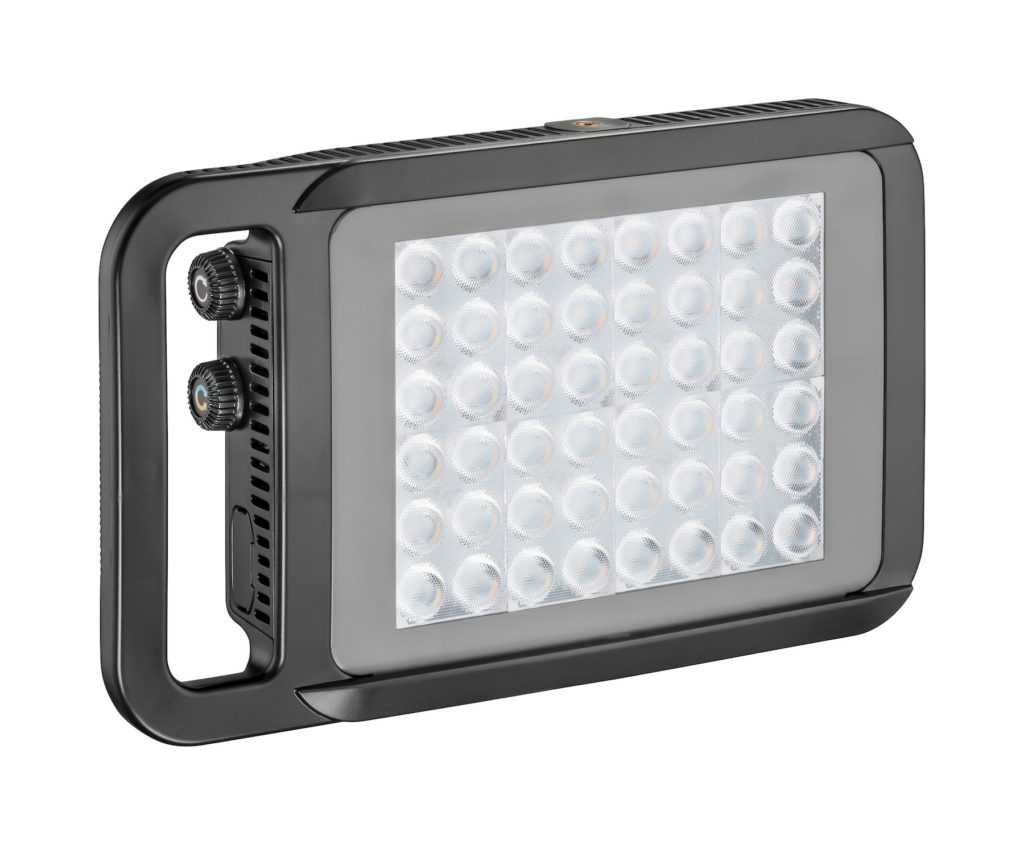

Причин, по которым иногда шумит светодиодный осветительный прибор, может быть много. Это и резонанс от опорных конструкций, и звуки от дополнительных устройств, и прочие причины. Появление гула очень мешает работе или отдыху, отвлекает и раздражает человека.
Если гул переходит в область сверхнизких частот, возможны серьезные проблемы со здоровьем, психические расстройства, тревожные и панические состояния. Поэтому причины нежелательных звуков надо обнаружить и устранить. Рассмотрим некоторые возможные и распространенные ситуации.
Шум диммера
Диммер — это устройство, позволяющее плавно изменять яркость свечения лампы. Очень удобный прибор, но именно он зачастую становится источником шума. Существуют две конструкции диммеров, предназначенные для традиционных ламп накаливания и для светодиодных приборов.
Если по незнанию к LED светильнику подключен диммер под лампу накаливания, прибор начинает гудеть, интенсивность звука будет зависеть от мощности и степени несогласованности светодиода и регулятора. Выходом из ситуации будет замена на подходящий диммер.
Некачественная сборка
Низкое качество изготовления светодиодной лампы также распространенная причина возникновения шума. Лампа начинает гудеть из-за нарушения герметичности (иногда это происходит не сразу, а со временем).
Другие
Все без исключения диммеры во время работы гудят. Однако, при качественной сборке устройства, рабочий уровень шума низок и не замечается человеком. При установке в гипсокартонные короба или иные конструкции, способные резонировать в широкополосном диапазоне, лампы начинают гудеть гораздо громче. Возможные причины появления резонанса:
- плотный контакт светильника со стенками короба;
- колодка с проводом питания соприкасается с
потолочной плитой, передавая ей вибрацию; - приборы установлены слишком близко к
металлическим направляющим, образующим каркас короба; - стенки короба неплотно собраны и начинают дребезжать
или гудеть при включении освещения.
Все подобные вопросы решаются одним способом — переустановкой светильника или изменением ее положения, исключающим контакт с несущими элементами или обшивкой. Иногда короб уже готов и отделан, что затрудняет его реконструкцию.
В подобных случаях рекомендуется поискать лампу другой формы или размера. В продаже имеется большой выбор типов и конструкций, позволяющий заменить проблемную светодиодную лампу на более удачный экземпляр.
Причины звуков ЛЭП
Звук издает воздух
Чаще всего приводят концепцию коронного разряда. Она заключается в том, что около провода ЛЭП электризуется воздух переменным электрическим полем. Вследствие этого разгоняются свободные электроны. Уже они ионизируют молекулы воздуха, приводя к возникновению коронного разряда. Частота его появления составляет около сотни раз в секунду! Именно столько раз он загорается и гаснет около провода.

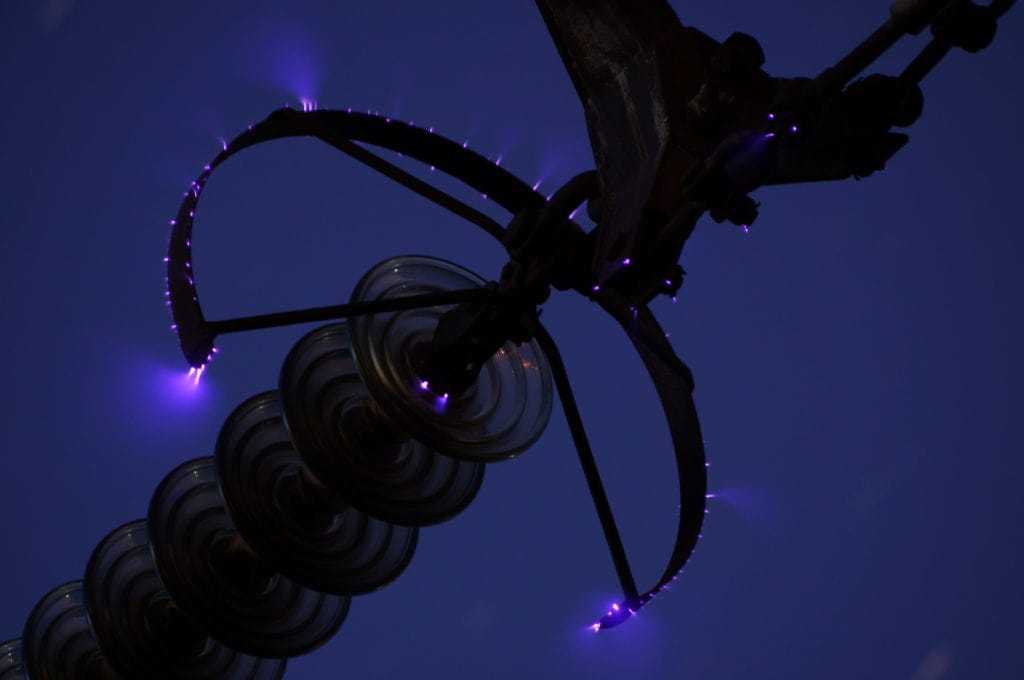

Коронный разряд на защитном кольце (экране) высоковольтной воздушной линии электропередачи напряжением 500 кВ
При этом нагревается и остывает, расширяется и сжимается воздух, пребывающий в непосредственной близости. В результате этого получается звуковая волна, которая человеческим ухом воспринимается как гудение провода. Единственное что мешает её безоговорочно принять – коронный разряд сопровождается слабым свечением, которое не наблюдается (возможно, его просто не видно).
Вибрация жил
Следующая гипотеза опирается на вибрацию жил. Она гласит, что переменный ток, у которого частота составляет 50 Гц, может создавать переменное магнитное поле. Оно влияет на отдельные жилы в проводах (особенно это относится к стальным маркам), вынуждая их вибрировать, соударяя их друг с другом. В результате этого и создаётся характерный шум.
На этом гипотеза не заканчивается. В случае с ЛЭП необходимо учитывать, что рядом расположены провода разных фаз. Их токи пребывают в соседних магнитных полях и, как гласит закон Ампера, наблюдается взаимное действие силы. Частота изменений полей составляет 100 Гц. Поэтому, при вибрации проводов с учетом соседних магнитных полей и можно услышать звук около высоковольтных проводов.
Резонанс механической системы
Кроме рассмотренных выше ответов есть и не такие популярные объяснения звуков вблизи ЛЭП. Из них будет рассмотрено две наиболее вероятные и не лишенные смысла гипотезы. Ещё одной потенциальной причиной гудения называю обычно незаметное явление – резонанс механической системы. Колебания с частотой 50/100 Гц передаются на опору.
При совпадении ряда условий она может входить в резонанс и начинает издавать звук. На его громкость, а также резонансную частоту влияет диаметр, высота и плотность материала опоры. Дополнительно имеют значение длина и сечение провода. И последний важный параметр – сила натяжения. Есть попадание в резонанс по совокупности факторов, значит, будет слышен шум. И наоборот.
Вибрация в магнитном поле Земли
И последняя рассматриваемая гипотеза во краю угла ставит вибрацию в магнитном поле Земли. Поскольку провода пребывают в состоянии вибрации с частотой 100 Гц, то это значит, что они подпадают под действие переменной поперечной силы, связанной с протекающим током в проводах, его направлением и величиной.
Магнитное поле Земли
Гипотетически на высоковольтные провода влияет внешнее магнитное поле, которое охватывает всю Землю. Это предположение имеет под собой значительно более серьезную основу, чем может показаться на первый взгляд. Токи, протекающие в высоковольтных проводах, могут достигать амплитуды в несколько сотен Ампер.
При этом протяженность линий электропередач… очень немаленькая. И магнитное поле Земли, несмотря на относительно небольшой показатель (в средней полосе Российской Федерации его индукция колеблется около 50 микротесл), действует по всей планете. Оно обладает горизонтальной и вертикальной составляющей. Вот вторая компонента и позволяет им пересекать ЛЭП, вступая во взаимодействие и сопровождая этот процесс слышимым звуком.
Чтобы понять суть описываемого процесса, каждый желающий может провести небольшой эксперимент. Необходимо взять автомобильный аккумулятор и акустический гибкий провод с сечением 25 квадратных миллиметров, длина которого будет хотя бы 2 метра. Стоит присоединить его на миг к клеммам аккумулятора и провод подпрыгнет. Это будет импульс силы Ампера, которая подействовала на провод с током в магнитном поле Земли (или в своём собственном, точного ответа нет).
Давайте подытожим всё вышесказанное. Точного ответа на вопрос, почему гудят высоковольтные провода нет. Есть ряд гипотез, среди которых наиболее популярными и признанными являются предположения о коронном разряде и вибрации жил проводов благодаря грамотному научному обоснованию. Возможно, в будущем, когда исследователи разберутся в сути процесса, эти гипотезы будут объединены в одной теории как взаимодополняющие друг друга.
