Как соединить провод сип между собой и с медным кабелем

Непосредственное подключение в обычный автомат

Данное подключение имеет право на жизнь и большинство электриков именно таким образом его и выполняют. Контакты автоматов луженные и допускают подключение как медных так и алюминиевых проводников. Вот например официальный ответ от компании АВВ на возможность подключения алюминиевых проводов к их оборудованию, а конкретно к модульным автоматам. Правда стоит отметить, что речь идет не именно про СИП, а просто алюминиевый провод (взято отсюда).

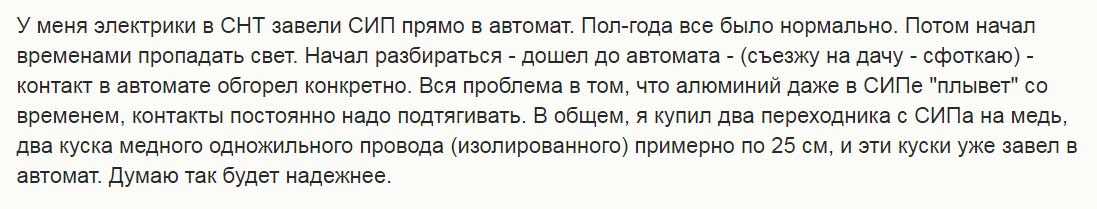

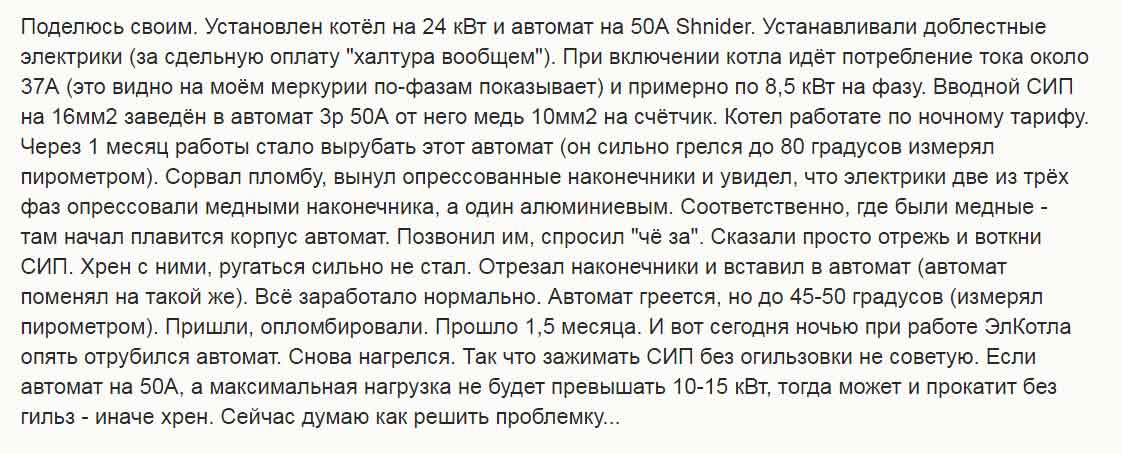

Многие уже выполнили такое подключение и в дальнейшем столкнулись со следующим (отзывы с forumhouse.ru):

Из-за многожильной структуры провода СИП, при его зажатии в обычном контакте автомата, не все жилы задействуются, а используется лишь малая площадь контакта от возможной.

Ниже фото реального СИП после его зажатия в автомате, обратите внимание на всего лишь две жилы зажатые контактной поверхностью (вдобавок еще и передавленные из-за несоблюдения усилия зажатия). Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится. Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится

Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится.

Уже всего лишь через год, винт такого контакта можно будет спокойно довернуть минимум на четверть оборота. Если этого не делать в конечном итоге напрочь выгорает сам автоматический выключатель, а далее требуется его замена.

Хорошо если СИП у вас с запасом, так как подгоревший участок приходится выкусывать, зачищать и заводить заново. Проблему можно частично решить если периодически, хотя бы пару раз в год подтягивать контакт на автомате. Но это не всегда возможно.

Так энергоснабжающие организации заставляют пломбировать либо весь шкаф учета с автоматом и счетчиком, либо на автомат одевается защитная крышка, которая тоже оказывается под пломбой. И соответственно доступа у вас к контактам выключателя уже не будет.

Еще один минус — если у вас вдруг СИП оказался сечением не 16мм2, а 35 или все 50мм2 (другого просто не было в наличии), то в модульные автоматы до 40А он попросту не влезет. Большинство из них, как правило рассчитаны на сечение вводных проводников максимум до 25мм2.

Соединение СИП с кабелем ВВГ

При вводе в строение электрической линии чаще всего используется кабель ВВГ или другая однотипная марка медного проводника. Прямой контакт медных и алюминиевых жил при монтаже крайне нежелателен. В этом случае в месте соединения возникает повышенное сопротивление электрическому току, что приводит к перегреву проводников, ускоренной коррозии и разрушению. Разрыв контакта может привести к различным негативным последствиям, вплоть до возникновения пожара. Чтобы этого не случилось следует использовать специальные способы отделения друг от друга медных и алюминиевых жил.

Самым простым из них является соединение медной и алюминиевой жилы при помощи резьбового соединения. Для этого варианта понадобиться стальной болт с гайкой подходящего диаметра, несколько простых шайб и одна граверная. Монтаж такого соединения очень прост: между разнородными жилами устанавливается шайба, препятствующая непосредственному контакту меди с алюминием. Шайбы желательно выбирать покрытые чистым оловом или припоем на его основе. После затяжки болта соединение необходимо обмотать изоляционной лентой. Этот способ очень простой, но крайне ненадежный, поэтому его практически не используют.

Для более качественного и надежного соединения СИП с медным кабелем используются совершенно другие способы, которые выполняются с применением специально разработанных соединительных элементов, таких как прокалывающие зажимы, монолитные алюминиево-медные гильзы и разветвительные сжимы. Рассмотрим каждый вариант в отдельности.

  1. Прокалывающие зажимы. При этом способе изоляция с жил соединяемых кабелей не снимается. Медный и алюминиевый проводник с изоляционным слоем вставляется в соответствующее отверстие зажима, после чего вся конструкция стягивается резьбовым соединением. Затяжка может выполняться как одним верхним болтом, так и отдельными ботами для каждой жилы соединяемых кабелей. Корпус прокалывающего зажима изготовлен из прочного полимерного материала с армированием стекловолокном. Он обеспечивает надежную защиту соединению от воздействия негативных факторов внешней среды.
  2. Разветвительные сжимы. Среди специалистов их называют «орешками». Эти соединительные элементы имеют в своей конструкции три биметаллические пластины и стягивающие болты, которые заключены в защитный корпус. Для соединения СИП с медным кабель необходимо снять изоляцию с жил, вставить между пластинами и зафиксировать болтами. Использование сжимов является более предпочтительным для алюминиевых жил самонесущих проводов, так как они очень чувствительны к возникающим насечкам от шипов прокалывающих зажимов.
  3. Биметаллические гильзы. Эти соединительные элементы изготовлены из медных и алюминиевых деталей, объединенных в одну монолитную конструкцию. Соединение разнородных жил осуществляется методом опрессовки. Проводники зачищаются, вставляются в гильзу, которая опрессовается специальным инструментом, тем самым создавая надежный контакт. Место соединения герметизируется специальной термоусадочной трубкой, наполненной изолирующим гелем. Под воздействием высокой температуры трубка сжимается и надежно защищает контакт от негативного воздействия внешней среды.

Альтернативой всем вышеперечисленным способам соединения самонесущих изолированных проводов с медным кабелем ВВГ или другим марками является непосредственный ввод в строение СИП с подключением к электрощиту. Правила ПУЭ и требования энергоснабжающих организаций не запрещают такой вариант, так как он уменьшает возможность хищения электроэнергии.

Многоразовый прокалывающий зажим

Еще одним часто применяемым проколом является зажим с функцией раздельной затяжки болтов. Благодаря этому, данный зажим считается многоразовым, но только с точки зрения подключения ответвлений.

Если вам зачастую приходится подключать-отключать ввод в дом или временные объекты от СИП (сварочные посты, переносные электроустановки), то данный девайс единственный способ сделать это безболезненно для самой линии.

Так как с проколом на СИП в этом случае ничего не происходит, а откручивается только болт поджимающий отходящий кабель, который к тому же не имеет никаких зубьев.

При этом изоляцию с жилы ответвления необходимо снимать на 1-2см. Еще одним преимуществом таких зажимов является их универсальность. Через них можно подключать не только ввод в дом и уличное освещение, но и заземляющие спуски нулевой жилы.

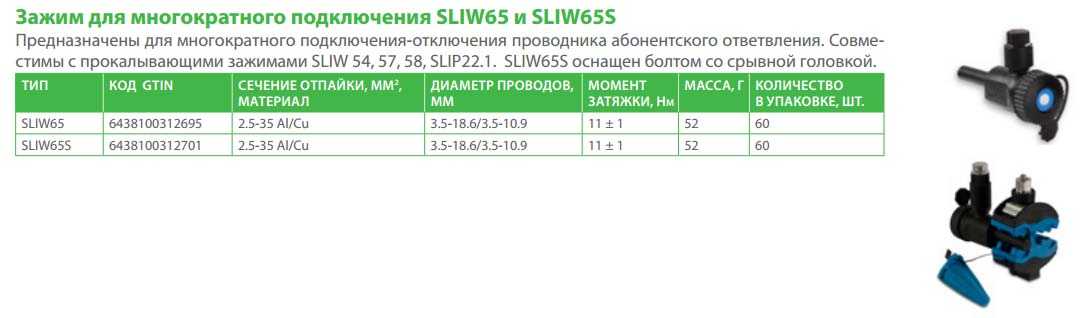

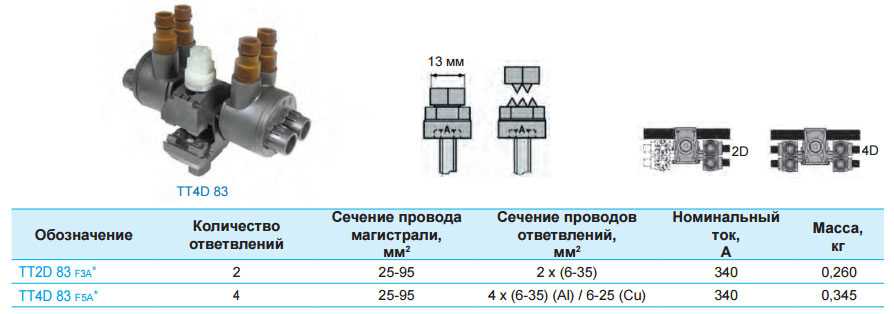

Вот их основные производители, технические данные и характеристики:

Ensto Sliw 65, 65S

Sicam TT1D-4D

Niled P71-74, P617

КВТ ЗПК

Как соединить электрические провода наконечниками

Ещё один способ — это использование наконечников. Наконечник похож на кусочек трубки, разрезанной и развёрнутой в плоскость с одной стороны. В плоской части просверлено отверстие для болта. Наконечники позволяют соединять кабеля любого диаметра в любом сочетании. При необходимости соединить медный кабель с алюминиевым используют специальные наконечники, у которых одна часть медная, а другая алюминиевая. Также возможен вариант, при котором между наконечниками прокладывается шайба, латунная или медная лужёная.

Наконечник напрессовывается на кабель с помощью опрессователя, аналогично тому, как соединяются провода с помощью опрессовки.

О распределительной коробке

В квартире или доме от электрического щита провода разводятся по разным комнатам. Обычно имеется несколько точек подключения: выключатель, розетки и так далее. Для того чтобы все провода были собраны в одном месте, создали распределительные коробки. В них заводятся проводка от розеток, выключателей и соединяются в полом корпусе.

Для того чтобы при ремонте не пришлось искать, где в стенах спрятаны провода, электропроводка прокладывается на основании специальных правил, прописанных в ПУЭ (Правила устройства электроустановок).

Основной считается рекомендация, согласно которой все соединения, выполняются в распределительной коробке.

Распределительные коробки классифицируются по типу крепления. Итак, бывают коробки для наружного монтажа и внутренней установки. Для второго варианта в стене необходимо подготовить отверстие, в которое будет вставлена коробка. В итоге крышка коробки располагается на одном уровне со стеной. Часто крышку при ремонте скрывают обоями, пластиком. В крайнем случае – применяется наружная коробка, которая крепится прямо на стену.

Бывают круглые или прямоугольные распределительные коробки. В любом случае будет минимум 4 выхода. На каждом выходе имеется штуцер или резьба, к которым крепится гофрированная трубка. Это делается для быстрой замены провода. Вытягивается старый провод, прокладывается новая проводка. Не рекомендуется прокладывать кабель в штробу на стене. Если электропроводка сгорит, придется долбать стену, нарушать отделку, чтобы провести ремонтные работы.

Как соединить СИП с медным кабелем?

Это, пожалуй, один из самых актуальных вопросов для людей, занявшихся работами с электропроводкой. Не секрет, что в нашей стране сейчас активно развивается частное строительство. Причем многие по ряду обстоятельств предпочитают все работы проводить своими руками. Это относится и к электромонтажным процедурам.

Прокладка электросетей для частных домов или хозпостроек чаще всего осуществляется с использованием самонесущих силовых изолированных проводов (СИП кабелей), которые обладают массой преимуществ именно для монтажных работ. Основные достоинства СИП проводов:

  • безопасность – электромонтажные работы могут проводиться своими руками. Не обязательно прибегать к услугам профессиональных электриков, так как конструкция проводов такого типа обеспечивает абсолютную безопасность процесса. Но если у вас нет навыков работы с электричеством, то лучше не рискуйте и позовите на помощь опытного специалиста
  • надежность – СИП провода обеспечивают устойчивую передачу тока в любых условиях
  • эксплуатационные характеристики – кабели такого типа можно использовать в различных погодных условиях, при любых температурах. Они достаточно прочны, чтобы выдерживать сильные порывы ветра, и выполнены из особых материалов, сохраняющих гибкость и эластичность при сильных морозах

И, конечно, немаловажным фактором является то, что СИП провода можно соединять с кабелями других видов, имеющих жилы из разнородных металлов.

Соединители для проводов и кабелей

Соединители – это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы.

Винтовые зажимы

Используются для соединения проводов разного материала и различного диаметра. Исключение – многожильные электропровода, которые обжимаются специальными наконечниками. Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать.

Зажим силовой

В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки.

Клипсы

Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение. Плюс – можно внести коррективы.

Пружинные зажимы

В качестве пружинных зажимов используются колпачки СИЗ. Благодаря ним можно быстро выполнить контакт двух проводов схожих диаметров

Важно правильно подобрать зажим, иначе контакт будет ненадежным

Пружинные клеммы

Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт. При этом со временем пружина может ослабнуть или перегреться.

Соединительные зажимы

Бывают двух видов – электрические и электротехнические. Разница лишь в токовой нагрузке. Соединение происходит внутри прибора.

Муфты

Выполняется в виде металлической трубки. Используются для проводников с сечением 0,25-16 мм. Фиксируется провод путем силового обжима. Не используются для одножильных проводов.
