Как в частном доме провести электропроводку своими руками

Разводка силовых кабелей

Разберемся как доставить электроэнергию от электрического щитка к электроприборам находящимся в каждом помещении.

1. Душевая комната.

Самым опасным помещением является душевая комната. Разводку электропроводки и подключение электроприборов в ванной или душевой комнате производят в соответствии с правилами для помещений с повышенной влажностью.

1.1 По правилам, в душевой должна быть скрытая электропроводка трехжильным медным кабелем с двойной изоляцией. Металлические кабельные каналы не допускаются.

1.2 Все электрооборудование и электроустановочные изделия должны иметь защиту от попадания в них влаги.

1.3 На каждый электроприбор душевой комнаты с электрощита протягивается отдельный трехжильный кабель.

1.4 Выключатель электроосвещения должен находится вне помещения.

1.5 Корпуса электроприборов заземляются.

1.6 В цепи питания душевой комнаты обязательна установка УЗО.

Номера электрооборудования душевой на плане (рис 3) (5) и (6):

5. Электрический электронагреватель 2000 ватт.

6. стиральная машина, мощность 2000 ватт,

подключаются от электрощита отдельными трехжильными медными кабелями с двойной изоляцией сечением 1,5 кв. мм. Электронагреватель и стиральная машина подключаются через две 16 А розетки (12) с защитой от влаги.

2. Кухня.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Номера электрооборудования на плане кухни (7), (8), (9), (14),

7. Холодильник 250 ватт,

8. Посудомоечная машина 2000 ватт.

9. Электроплита (4 конфорки) с духовкой. 6000 ватт подключается от электрощита отдельным 3 жильным с медными проводниками кабелем сечением 4 кв.мм. соединяется через трехполюсную 25 амперную розетку.

14. Вытяжка. 300 ватт.

Так как на кухне и любом помещении дома возможно подключение дополнительного электрооборудования каждое мощностью до 2000 ватт, остальные розетки в помещениях дома устанавливаю 16 амперные, подключаю каждую проводом сечением 2,5 кв. мм.

Рис. 4 План разводки силовых кабелей и места установки распределительных коробок.

№1, №2, №3, №4 на рис. 4 и рис. 5 – распаечные коробки.

В таблице № 2 приведены номера проводников кабелей, участки прокладки и их сечение. Таблица №2:

Испытание электропроводки

Завершив монтаж схемы электропроводки, потребуется тщательное ее испытание на предмет качества работ и правильности общей схемы разводки. Это избавит от риска перегрева ее отдельных участков, чреватого возникновением пожара.

Основным инструментом здесь является простейший прибор для прозвонки электрических линий, а лучше всего – мультиметр.

Последовательность действий во время испытания включает в себя выполнение нескольких мероприятий.

1. Проверка на наличие коротких замыканий. Для этого с помощью прибора выясняется, не существует ли соприкосновения проводов фазы, нуля и заземления. Попутно можно выяснить и качество изоляции, для чего измерения потребуется выполнять с помощью мегаомметра.
2. Контролируется работа всех установленных выключателей.
3. Прозваниваются выводы светильников и розеток.

Для того же, чтобы избежать возможных мучений после монтажа электросети, желательно заранее прозвонить и сам электрический провод.

Вполне допустимо, что на каком-то участке произошло его механическое повреждение.Если оно останется незамеченным, то это чревато либо коротким замыканием, или отсутствием напряжения в той или иной линии электроснабжения.

Убедившись, что электрическая сеть построена правильным образом и полностью функционирует, можно приступать к ее эксплуатации.

Разработка схемы электроснабжения частного дома – это работа, требующая максимального внимания. Малейшая неточность или оставленный без внимания узел электросети могут привести либо к неработоспособности сети, либо к невозможности ее безопасной эксплуатации.

Однако при полном понимании ставящихся задач и знании базовых понятий электротехники, воплотить в жизнь можно практически любую схему электросети.

Помотрите видео о уже смонтированной схеме в частном доме и почерпните дополнительные знания о различных мелочах

Важность системы электроснабжения в частном доме сложно оценить. Без нее жить в коттедже сегодня просто нереально, вся бытовая техника работает за счет питания из розеток

При этом монтаж проводов и электрооборудования производится перед отделкой интерьера. А вот планировать схему электропроводки в идеале следует еще на этапе проектирования жилого строения. Для этого надо сделать расчет мощности и соответствующий электропроект с указанием в нем всех планируемых к использованию устройств освещения и иных электрических приборов.

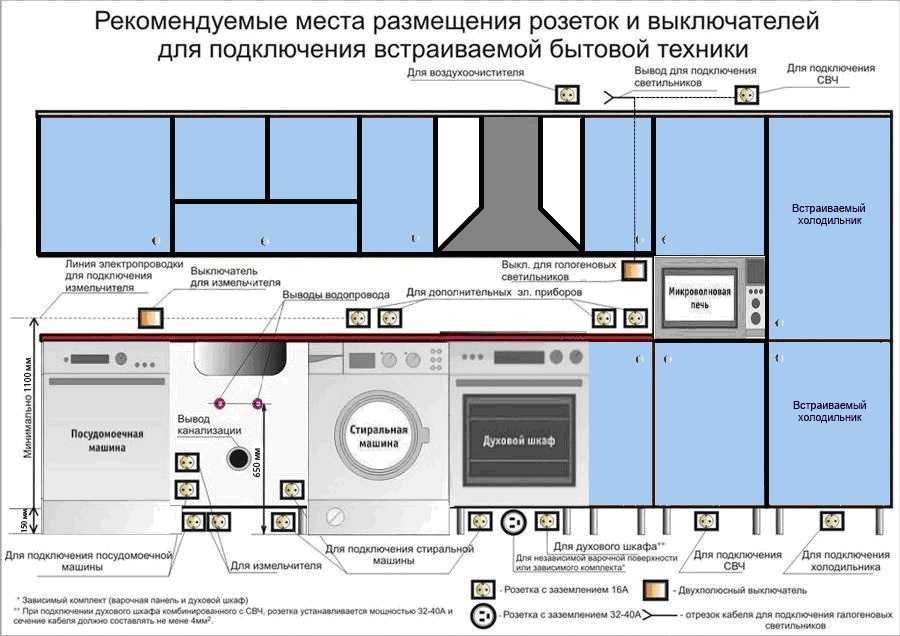

Расположение и установка крупных бытовых приборов и мебели

Когда проводка в сети разделена на несколько отдельных цепей, легче управлять энергосистемой. Если в какой-либо группе произошла авария или неисправность, можно отключить ее, пока все остальные линии продолжают работать.

Как правило, проводка делится на четыре цепи: стационарное оборудование, кухня, туалет и ванная, а также освещение.

Бытовая техника

Если какое-либо оборудование в стационарных установках и мощных приборах выходит из строя, нужно отключить только одну линию, заменить устройство, а затем снова подключить питание к линии. В этом случае вся квартира не лишится питания. Как правило, в мощном стационарном устройстве соединение с разъемом находится в труднодоступном месте, поэтому отсоединить всю линию легче, чем отключить устройство от разъема.

Кухонная линия

Эта линия имеет максимальную нагрузку. Сеть должна выдерживать около шести устройств, даже если все устройства включены в один момент времени. Это может быть холодильник, плита, посудомоечная машина, микроволновая печь, вытяжка или тостер.

Для этого количества устройств отдельная линия будет наиболее подходящим решением.

Образец линии кухни

Схемы электропроводки

Вся электрика в доме начинается с разработки подробного плана и схемы

Главное в схеме – это указать места монтажа приборов и прокладывания кабелей, также важно точно определить месторасположение розеток, выключателей, светильников и бытовой техники. Для упрощения разводки проводов потребители разделяются на группы

Схема разводки электричества с группировкой по потребителям

Группировка потребителей может быть произвольной. Она упрощает схему подключения, распределяет нагрузку и позволяет экономить материалы. Схема электропроводки дома на даче отличается от квартирной методом подводки кабеля: в многоэтажном – начинается от этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Определение силы тока

Важным моментом при планировании электропроводки является расчет силы тока в электросети. Зная этот показатель нагрузки, можно безошибочно определить, какой нужен автомат и кабель с соответствующим сечением.

Планируемую нагрузку можно рассчитать по формуле:

Сила тока=Суммарная мощность бытовых приборов (Вт)/Напряжение в сети (В). Например: восемь 60 Вт ламп, электрочайник 1600 Вт, холодильник 350 Вт, электро-духовка 1200 Вт. Сетевое напряжение 220 В. Итог: ((8*60) +1600+350+1200)/220=16,5А. Стандартное потребление дома не выходит за рамки 25 Ампер.

Определение размера сечения кабеля

Не менее важная задача – определить сечение кабелей, которые будут использоваться для разводки электричества. От правильности выбора зависит безопасность вашего жилища. Несоответствие сечения нагрузкам повлечет за собой перегрев кабеля, который может вызвать короткое замыкание и пожар. Определить нужный размер кабеля можно с помощью таблицы.

Например, если расчетная сила тока равняется 16,5А, планируется закрытая разводка с использованием медных проводов, тогда необходим кабель минимум на 2 кв. мм. Для 25 Ампер – 4 мм2. Для разных групп распределения берется кабель в соответствии с предполагаемой нагрузкой. Ввиду того, что таблица указывает предельно точные значения, а по факту наблюдаются частые колебания силы тока, нужен определенный запас сечения. Для определения длины кабеля нужно измерить все расстояния рулеткой и прибавить до четырех метров про запас.

Возле входа в квартиру устанавливают щит освещения, в который монтируются устройства защитного отключения и подключаются провода. Обычно для сети выключателей и освещения предполагается установка УЗО на 16 А, розетки — на 20 А. Электроплита требует установки помощнее – на 32 А и подключается отдельно.

Схема электропроводки – для чего она нужна

Детализированная схема электропроводки представляет собой чертеж, на котором отражены основные узлы внутридомовой системы снабжения электричеством: линия ввода, защитные устройства, электросчетчик, распределительные коробки и отводы от них, выключатели и розетки для подключения конечных потребителей.

Для каждого частного дома разрабатывается собственная схема электропроводки, если при строительстве не был использован какой-либо типовой проект. Однако назначение схемы всегда будет одним и тем же:

• Имея на руках подробную схему, можно будет заранее спланировать перечень необходимого для создания электросети оборудования и материалов.
• Со схемой гораздо проще определиться с необходимой мощностью ввода;
• На чертеже будут наглядно видны узлы с максимальной потребляемой мощностью. Это позволит заблаговременно перепланировать их таким образом, чтобы обеспечить полую пожарную безопасность и не создавать излишней нагрузки на узлы электросети;
• Кроме того, схема позволит более рационально спланировать работы по обустройству в доме электрической сети, разделяя их на рациональное количество этапов без риска забыть смонтировать тот или иной узел.
