ПВС или ШВВП: что лучше выбрать и чем отличаются проводники

Квартира, дом

Ввод сети зависит от размеров помещения и планируемой мощности потребления лучше выполнить кабелем необходимого сечения. Он же применяется при монтаже розеток и освещения, хотя подключение осветителей небольшой мощности можно все же выполнять мягким проводом ПВС. Жесткие концы чаще обламываются около патронов электроламп.

Если после щитка всю проводку выполнять при помощи ПВС, это потребует организации схемы распределения в доме, предполагающей использовать много групп. Каждая из них, обеспечивая меньшую мощность, сохранит баланс без риска превысить допустимую токовую нагрузку.

Оболочка ВВГ, обладая высокой прочностью, позволяет укладку непосредственно под штукатурку, она не боится возможных активных примесей строительных растворов. Отлично ложится за гипсокартонную обшивку стены, но много мучений может доставить при необходимости использовать кабельные каналы. Используется при открытой прокладке. Применение не горючего ВВГнг решает проблему прокладки в помещениях повышенной пожарной опасности.

ПВС требует обязательное наличие защиты в виде кабельного канала, гофрированной или металлической трубы. Под штукатурку прятать рискованно.

Вывод: для стационарной проводки, тем более скрытой, в помещениях лучше применять ВВГ.

Провода типа ВВГ

В отличие от предыдущего варианта его жилы являются цельными по всей длине. Это даёт гораздо большую жёсткость, что обеспечивает качественное прокладывание в стенах. По сути, это провод, являющийся кабелем. Иногда электрики называют его маленькой копией кабелей. Обычно каждая жила имеет свою собственную ПВХ оплётку, в то время как сверху находится общая оболочка, обеспечивающая жесткую фиксацию и надежную защиту от внешнего воздействия. Иногда допускается незначительный гибкий экран, существенно снижающий воздействие магнитного поля. Цельнометаллический стержень не обгорает. Он будет лежать в стене практически вечно, ведь срок использования поливинилхлорида неограничен. Перед тем, как выбрать провод ВВГ, проконсультируйтесь с профильными специалистами. Обычно граничная температура эксплуатации составляет от -50 до +50 градусов по Цельсию. При большой толщине жилы из-за отсутствия промежуточного наполнителя поверхность изделия выглядит ребристой, с неодинаковой формой по всей протяженности. Особенно это касается толстых кабелей. Многожильные решения поддерживаются только для кабелей под высокое напряжение.

Производители

Среди отечественных производителей ШВВП-шнура, зарекомендовавших себя среди потребителей и электромонтажников, стоит выделить заводы «Электрокабель» и «Севкабель». Также продукцию неплохого качества выпускает Верхнеокский кабельный завод (ВКЗ). Если вы столкнулись с кабелем других производителей и возникли сомнения относительно качества продукции, то воспользуйтесь штангенциркулем, чтобы определить приблизительную толщину провода и высчитать площадь сечения жилы.

ШВВП-шнуры является качественным и недорогим изделием, подходящим для временного подключения слаботочных бытовых приборов к промышленной электросети напряжением 220/380 В. И все-таки для стационарных установок высоких мощностей, включая станки и игровые компьютеры, нужно использовать кабель с большим сечением. В отличие от ШВВП ПВС-кабель справляется с увеличенной токовой нагрузкой.

Также при работе с удлинителями на базе ШВВП нужно обеспечить постоянный контроль и наблюдение, чтобы исключить перегрев и потенциальное возгорание. Если температура повышается, то требуется замена проводника.

Область применения

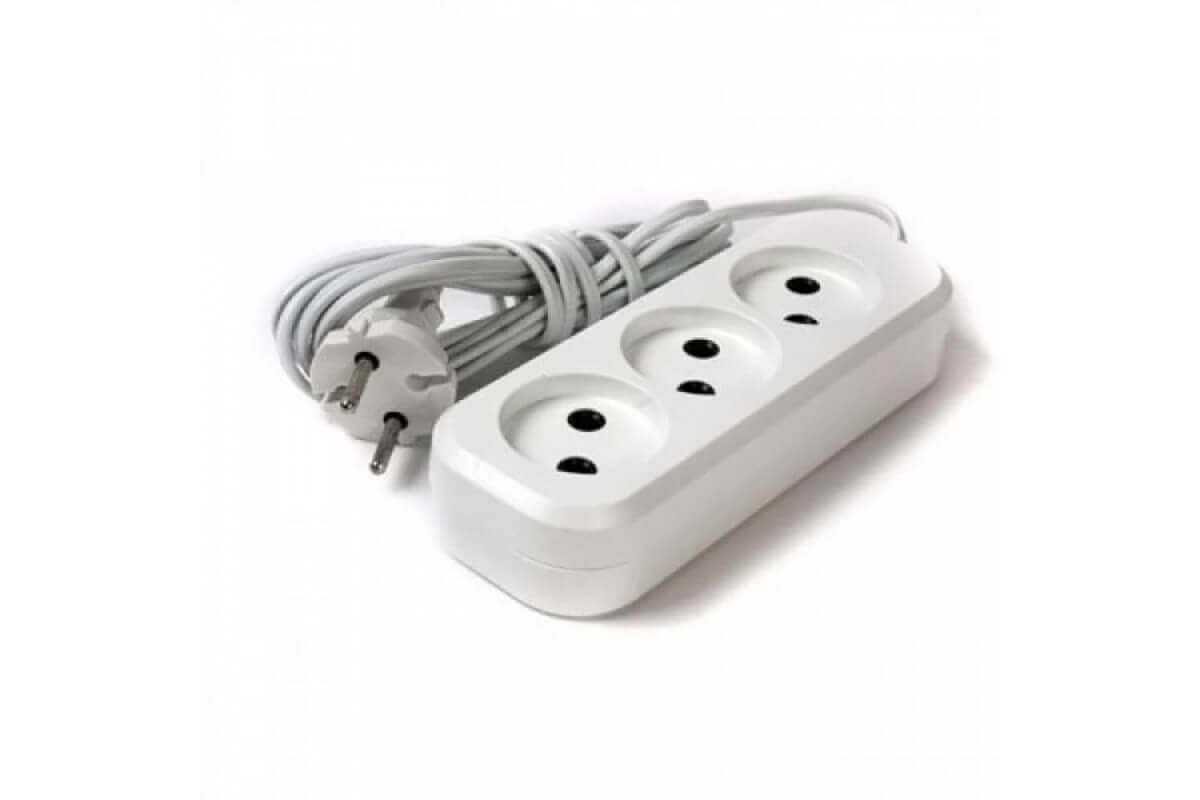

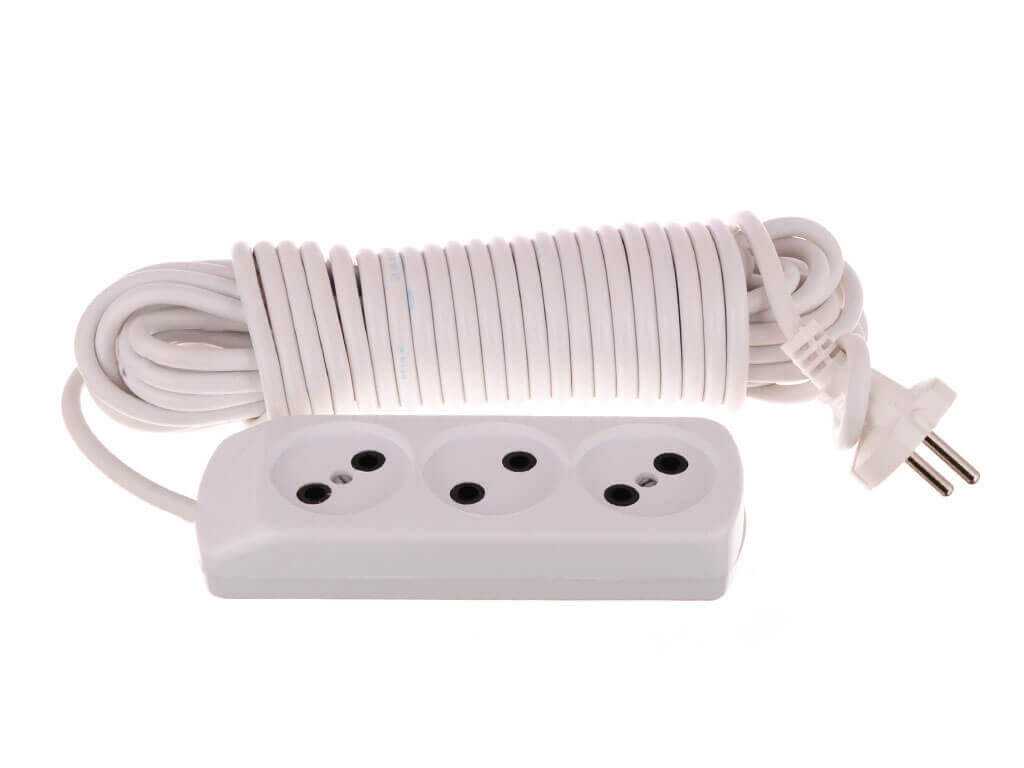

Удлинители или переноски

Основная сфера применения и предназначения обсуждаемых проводников – это удлинители. При этом если удлинитель будет использоваться в тяжелых условиях (на стройке, в гараже для подключения электроинструмента), лучше выбрать

В этом случае характерны частые перегибы и случайные удары и трения, поэтому важно чтобы у проводника была качественная и толстая изоляция

Если удлинитель будет проложен где-нибудь за мебелью или другим способом, где вероятность того что его придавят или произойдут другие повреждения минимальна, то вполне можно выбрать . Его удобнее будет проложить или провести в узких местах из-за меньших размеров. Такие удлинители используют, когда розетка расположена в неудобном месте, а также для подключения нескольких электроприборов установленных в одном месте, например, телевизора, медиа проигрывателя и акустической системы.

Поговорим о том, что лучше для удлинителя: провод ПВС или ШВВП. Если говорить обобщенно, то удлинитель из ПВС используется там, где вероятны частые удары или повреждения. Также он лучше подходит для подключения мощного электрооборудования, например, перфораторов, болгарок или даже каких-то технологических устройств типа тепловых пушек, при условии отсутствия прямого попадания потоков горячего воздуха или частей устройства на сам провод.

ШВВП используют для тех удлинителей, в которые не подключаются мощные приборы. Они лучше подходят для подключения небольшого кухонного оборудования, светильников, электробритв и бытовой электроники.

О том, мы рассказывали в статье. Ознакомьтесь с материалом, чтобы сделать надежный удлинитель для подключения бытовой техники.

Освещение и проводка

Так как скрытая и открытая проводка являются стационарными электроустановками, то под это определение уже не подходят ни провод, ни шнур. В отличие от них кабель с однопроволочными жилами типа специально предназначен на использование в проводке. Тем не менее часто возникает вопрос: «Можно ли использовать ШВВП или ПВС для проводки либо освещения?». Для основной проводки и подключения розеточных групп их применение не рекомендуется.

У ШВВП наружная оболочка достаточно тонкая, для прокладки в стене, хотя это можно исправить его прокладкой в ПВХ-гофре

В то же время у ПВС хоть и толстый слой изоляции, но есть интересное мнение о том, что это затруднит отдачу тепла окружающей среде токопроводящими жилами, что особенно важно при скрытой прокладке под штукатуркой

При в подвесном потолке провода прокладываются за гипсокартонным листом, а если потолок натяжной – то по поверхности чернового потолка. В связи с многообразием дизайнерских решений по установке точек освещения по изогнутым контурам, удобнее будет использовать провода с гибкими жилами. В этих случаях будет удобным выбор ШВВП или ПВС. Но с точки зрения долговечности и механической прочности в этом случае ПВС подходит лучше.

Прокладка на улице допускается только в , а диапазон рабочих температур лучше подходит для этой цели у провода ПВС.

Мы рассмотрели отличия ШВВП от ПВС и советы о том, какой из них выбрать для конкретных задач. Но хотим напомнить, что соединение этих проводов нужно проводить с помощью клеммников с пружинным зажимом (типа ВАГО), пайки, сварки, гильзованием. Делать скрутки категорически запрещено, а при зажиме под винт (как в розетках) жилы провода начинают рваться, из-за чего ухудшается контакт. Со временем он будет греться или вообще отгорит.

Материалы

Очень часто даже сами электрики путают два таких понятия как заземление и зануление. Как же их отличить рядовому потребителю?
По определению заземление — это принудительное соединение металлических частей оборудования с землей. Главное его назначение — понизить до минимума напряжение, которое может возникнуть на корпусе аппарата, если произойдет пробой изоляции.

Зануление — это соединение металлических частей эл.оборудования с нулевым проводом. Если произойдет пробой изоляции и фаза попадет на зануленный корпус — получится однофазное короткое замыкание. Оно то и вызовет отключение напряжение через защитный автомат.
Зануление и заземление выполняют по сути одну задачу, но немного разными способами.

Как на практике отличить проводник заземления от нулевого провода?
Допустим у вас не завершен до конца ремонт и из подрозетника торчит кабель с тремя жилами. Определить какая из них фазная не так сложно. Для этого нужно воспользоваться индикаторной отверткой или тестером.

Отличия ПВС и ВВГ. Таблица 1

Критерий/марка кабеля	ПВС	ВВГ
Жила	Медная мультипроволочная	Медная моно- или мультипроволочная
Степень гибкости жил	Высокая (5 класс)	Средняя (1-2 класс)
Количество жил	2-5	1-5
Сечение жил, мм2	0.75-2.5	1.5-625
Обмотка	—	Нетканое полотно
Рабочее напряжение, В
— переменный ток (50 Гц)	380	660/1000
— постоянный ток	660	1600/2400
Температура эксплуатации, °С	От -25 до + 40	От -50 до + 50
Предельная температура нагрева жилы, °С	70	80
Срок службы, лет	6-10	30

Использование таких кабельных марок как ПВС или ШВВП, как правило, не выходит за рамки бытовой сферы, чему способствует их повышенная гибкость (5 класс), а также предельное рабочее напряжение, показатель которого ограничен 380 В переменного тока и 660 В постоянного. Соединительный провод ПВС отлично зарекомендовал себя в качестве кабеля для удлинителя, а также при прокладке в специальных коробах или межприборном монтаже.

Марка ВВГ выполняет требования промышленных стандартов и отличается расширенным температурным рабочим диапазоном, -50/+50 °С, и внушительным периодом бесперебойной эксплуатации, до 30 лет, что позволяет создавать долговечные стационарные соединения. Кабель ВВГ допускается к прокладке в блоках и на особых эстакадах, на мостах и в шахтах, внутри сухих и сырых помещений, в т.ч. под бетоном и штукатуркой, в пожаро- и взрывоопасных зонах, на суше и в водоёмах, на высоте до 4.2 км над уровнем моря и в местах с повышенной вибрацией.

Провод ШВВП

Провод с наличием проводящих ток жилами при ПВХ- изоляции и покрытии. Рельеф плоский. Жил предусмотрено пара или тройка, диаметр разреза в границах : 0,5 — 0,75 квадратных миллиметров. Эксплуатация в режиме: -25°C до +70°C, и спокойно относится к влажному составу 98 % и воздействиям химии. Оболочка светлых или чёрных оттенков. Жилы абсолютно пёстрые.

Отлично зарекомендовал себя при бытовых приборах. Обнаруживает гибкость. Главная функция – присоединительная.

Расшифровка и виды провода ШВВП

Ответить на вопрос какого назначение провода ШВВП, нам во многом поможет расшифровка его названия и особенностей конструкции. Поэтому нашу статью начать следует именно с определения этих параметров.

Расшифровка названия провода ШВВП

Начнем с расшифровывания маркировки провода. Ведь она позволит не только узнать назначение, но и может многое сказать о структуре и конструкции провода.

Структура проводов ШВВП

Итак:

Первая буква – Ш, говорит нам что это шнур. В отличие от обычного провода шнур имеет повышенную гибкость и в обязательном порядке имеет изоляцию. Провод же может не иметь изоляции.
Вторая буква – В. Она говорит о структуре изоляции шнура. «В» означает виниловую изоляцию, которую еще часто называют ПВХ пластиком.
Третья буква снова «В». Это говорит о том, что шнур данной марки имеет двойную изоляцию, или как звучит более правильно, оболочку из винила. Если шнур состоит из нескольких проводов, то первый слой изоляции обычно покрывает сам проводник, а второй все проводники шнура. Это справедливо и для марки провода ШВВП.
Четвертая буква – П. Она означает что шнур плоский. То есть все жилы провода расположены параллельно независимо от их числа. Кроме плоского расположения жил возможно их скручивание, что придает проводу круглую форму.
Помимо основных четырех букв инструкция допускает нанесения еще одной прописной буквы к маркировке провода. Это могут быть буквы «н», «л», «т» или «нг», который в современной маркировке может приобретать форму «LS».

Провод луженный ШВВП

Аббревиатура «л» означает применение в проводнике лужёной меди. Это позволяет снизить вероятность коррозии меди и упрощает его пайку.

Провод армированный вилкой

Аббревиатура «л» означает недопустимость армирования данного провода неразборной арматурой. Говоря более простым языком к таким проводам нельзя припаивать несъемные вилки или розетки. Они должны крепится к проводу только при помощи клемм.
Аббревиатура «т» говорит нам о повышенной температурной стойкости провода. Благодаря чему его можно использовать в горячих, а иногда и влажных помещениях.

Проверка огнестойкости провода

Провод марки ШВВП дополнительно может содержать аббревиатуру «нг» или «LS». Такая маркировка обозначает, что провод не горючий и с низким процентом дымо- и газовыделение.

Исполнение провода ШВВП

Важными факторами при выборе являются и такие параметры как сечение, количество жил и в некоторых случаях окраска провода. Поэтому давайте рассмотрим отдельно возможные варианты.

Размеры проводов ШВВП

Прежде всего остановимся на сечении. Согласно ГОСТ 7399 – 97 ШВВП провод может иметь сечение в 0,5 мм2 или 0,75 мм2. Большие сечения токоведущих частей для данной марки провода не предусмотрены. Исходя из этого и номинальные токи для шнуров данного вида не очень большие.

Возможные варианты типоразмеров шнура ШВВП

Размещение отдельных проволок в каждой жиле ШВВП

Для повышения гибкости шнура каждая жила провода состоит из нескольких проволок. Так согласно ГОСТ 22483 – 77 для нашего провода в каждой жиле должно быть не менее 7 проволок. При этом диаметр каждой проволоки должен быть не более 0,33 мм для жил сечением 0,5 мм2, и не более 0,38 мм для жил сечением 0,75 мм2.
Следующим важным вопросом является толщина изоляции. Независимо от сечения и количества жил в шнуре толщина изоляции жилы должна быть не менее 0,5 мм. Толщина оболочки должна быть еще выше и составляет не меньше 0,6 мм.
Последующим возможным отличие является цветовая маркировка жил и оболочки шнура. Оболочка обычно выполняется стандартного белого цвета и лишь в редких случаях может быть выполнена черным цветом. А вот жилы провода могут иметь богатую цветовую палитру, которая кстати определяется ГОСТ7399 – 97. Цена на провод обычно не зависит от цветовой раскраски жил провода.

Правила цветового обозначения проводов согласно ПУЭ

Есть ли запрет на монтаж электропроводки проводом ПВС?

При проведении ремонта квартиры или дома на всем пространстве бывшего Советского Союза есть нелепая традиция – доверять электромонтаж штукатурам и мастерам по гипсокартону и кафелю. Они же очень любят применять в работе провод ПВС — провод в виниловой оболочке соединительный. Ну да, он очень мягкий и гибкий и чрезвычайно удобен в работе. Прокладывая ПВС и сокращая путь проводки по диагонали , можно закончить монтаж в более короткий срок. И при этом нигде в нормативных документах нет фразы: “прокладка электропроводки проводом ПВС категорически запрещена”. Но в Правилах Устройства Электроустановок прямо говорится: “Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)”.

Производители ПВС указывают про свой продукт примерно следующее: “Провода марки ПВС применяются для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, холодильников, стиральных машин, используется при производстве переносных светильников, бытовых удлинителей, для подключения бытовых электрических приборов, приборов видеонаблюдения, электрических устройств и приборов быстрого применения к сетям с напряжением до 380 В ”. То есть, ПВС — это, грубо выражаясь, шнур для утюга. Потому и применяться он должен по своему прямому назначению.

Жила у ПВС многопроволочная. По сути, изготовление такой жилы дело более энергозатратное и дорогое, чем изготовление однопроволочной жилы. А ведь стоит ПВС дешевле, чем ВВГ такого же сечения. За счет чего удешевление? Вывод можно сделать один — у ПВС более дешевая изоляция. По замыслу, рассчитанная на работу на воздухе, а не под слоем штукатурки или бетона. Ведь мы не можем провести химический анализ каждого мешка штукатурной смеси. Даже не сможем выяснить насколько обычный цемент агрессивен для изоляции. Мало ли что подсыпает производитель по стандартам в свою цементную смесь, чтобы она была поядреней. Потому возникает вопрос: насколько долго выдержит это агрессивное воздействие провод?

Срок годности кабеля ВВГ и провода ПВС

Тем более и срок годности для провода ПВС изготовители кабельной продукции заявляют пять – семь лет. А в стационарной установке, в спокойных условиях, десять лет. А у кабеля ВВГ заявленный производителями срок годности тридцать лет. Может быть, при благоприятных условиях и ПВС пролежит в стене тридцать лет. А может и не пролежит. А вот кабель ВВГ, со своей дубовой (в хорошем смысле этого слова) изоляцией, наверняка прослужит положенный ему производителем срок.

Многие клеммные соединения в розетках и других установочных приборах предназначены именно для однопроволочных жил. Некоторые клеммы розеток как для однопроволочных, так и для многопроволочных. И лишь ограниченное количество в специфических клеммах только для многопроволочных. Потому в большинстве случаев, при монтаже многопроволочной жилой, она должна быть оконцована наконечником или пропаяна. Очень трудно найти пример монтажа ПВС с наконечниками НШВИ (наконечник штыревой втулочный изолированный). Потому, что у того кто применяет ПВС для скрытого монтажа нет ни кримпера, ни паяльника. А те мастера, у кого есть соответствующий инструмент, обычно применяют провод по своему назначению. То есть, для присоединения электроприборов.

Однако, иногда можно использовать ПВС и другие провода при монтаже и замене электропроводки. Если нет другого выхода. У проводов есть отличная ниша для применения — это монтаж открытым способом в кабельных каналах. Вот здесь действительно удобство быстрого переподключения, монтажа и демонтажа. То есть, ПВС без агрессивного воздействия на изоляцию прослужит максимально долгий срок. А также, его легко можно сменить, при выходе из строя.
