Прокладка кабеля в гофре - ошибки и правила Когда гофра экономит Затраты, характеристики, подбор диаметра, тип гофрорукава

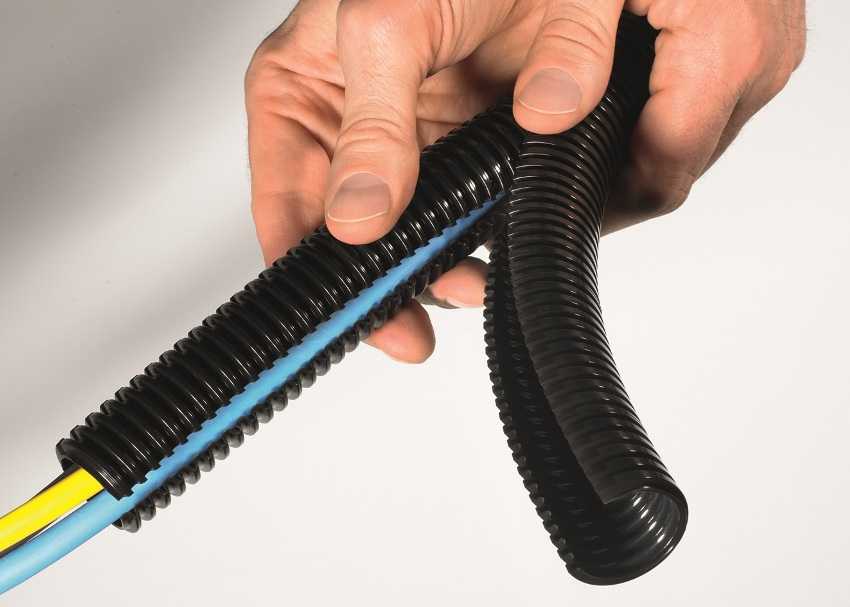

Достоинства гофры для изоляции кабелей

Электропровода, телефонные и другие кабели, используемые в быту, имеют собственную изоляцию, но срок ее службы всего 3-5 лет. При этом для короткого замыкания и пожара хватит и незначительного повреждения внешней оплетки.

Еще раньше изоляция может быть повреждена из-за:

перегрева от скачка напряжения в сети и повышения нагрузки;
прямого солнечного света;
повышенной влажности;
экстремально низких и слишком высоких температур;
механического воздействия.

Использование гофрированного рукава как дополнительной изоляции, дает двойной эффект: защиту от удара током и предотвращение повреждений самого кабеля. Применение же гофры из негорючих или самозатухающих материалов минимизирует риск пожара.

Гофра: зачем она нужна, и можно ли справиться без нее

Специалисты в монтаже проводки рекомендуют пользоваться гофрами практически единодушно. У такого единства во мнениях есть причины. Применение гофрированных труб при монтаже проводки помогает решить сразу несколько задач:

Гофрированный шланг из негорючих полимеров помогает защитить стены в каркасных и деревянных домах от распространения огня, возникшего при коротком замыкании проводки. Актуально это соображение и при прокладке проводов за декоративными панелями (ПВХ, вагонкой).
Прочная гофра способна до некоторой степени защитить провод от механического повреждения. А значит, при попытке забить гвоздь в стену, покрытую вагонкой или пластиком, вы не повредите проводку.

Даже самая прочная гофра все же не является достаточно надежной защитой. Поэтому, проводя капитальный ремонт, не поленитесь сфотографировать стену с проложенной проводкой или сделать чертеж, отражающий подробно местоположение каждого провода.
При закладывании кабеля или провода в бетонную стяжку гофра не только выступает в роли защиты от сдавливания жил массой бетона. После застывания бетона трубка поможет вынуть из пола вышедший из строя кабель. Извлеченный отрезок будет просто поменять на новый кусок, не разрушая стяжку.
Если кабель прокладывается на улице (по наружной стене, по воздуху или по земле), гофра выступает в роли защиты от целого набора факторов. Это и ультрафиолет, способный разрушать многие виды изоляции, и влажность, и силы, вызывающие механические повреждения.

При прокладывании кабеля под землей гофрированная труба защитит его от сдавливания массой грунта и контакта с влагой.

Разумеется, все эти защитные свойства гофра проявит лишь при условии, что разновидность оболочки подобрана правильно.

Таким образом, справиться с прокладкой проводки, не используя гофру, конечно, можно. Но смысла в таком походе не много. Стоимость гофрированной трубы невелика, и полученная экономия не покроет затрат на преждевременный ремонт проводки. Для того чтобы узнать как выполнить прокладку кабеля в земле своими руками читайте в этой статье.

Достоинства гофры для изоляции кабелей

Еще раньше изоляция может быть повреждена из-за:

перегрева от скачка напряжения в сети и повышения нагрузки;
прямого солнечного света;
повышенной влажности;
экстремально низких и слишком высоких температур;
механического воздействия.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

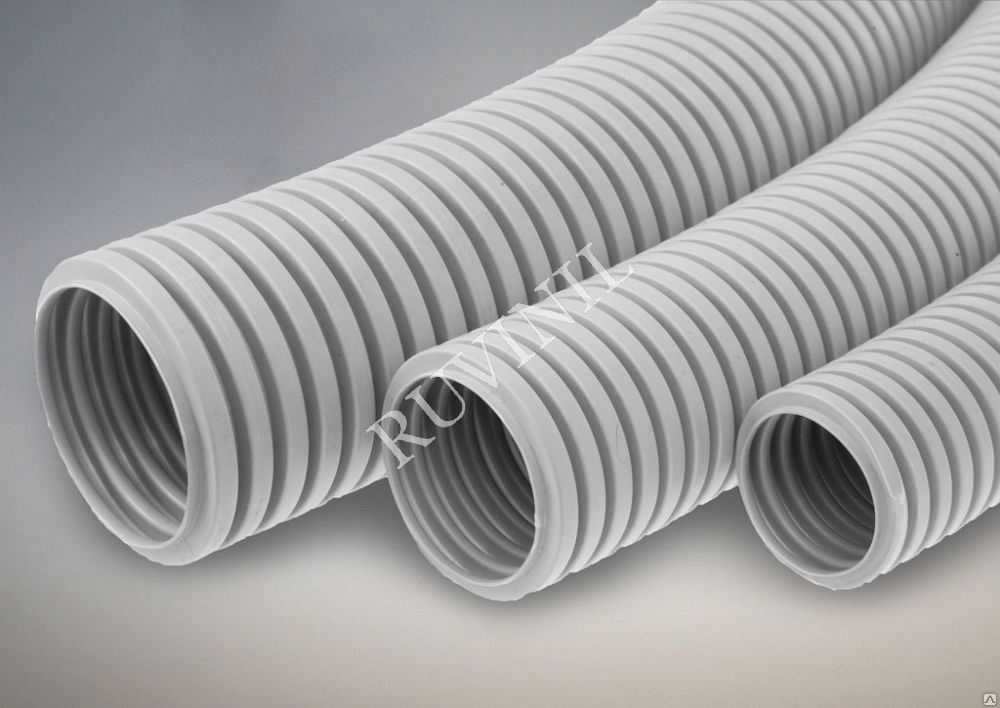

серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.
При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
- При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
- При подземной прокладке важна водонепроницаемость, а также жесткость.

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Назначение и преимущества гофры

Гофра для проводов выбирается в зависимости от конкретных требований и поставленных целей:

Электротехнические компоненты из негорючей оболочки выбираются в случае прокладки в стенах, сформированных из деревянных, каркасных материалов, в том числе ПВХ-плит и вагонки, или монтирования на деревянные перекрытия. Здесь главное – пожарная безопасность.
Более твердая и прочная оболочка может пригодиться при необходимости прокладки за отделочными материалами, включая гипсокартон и шпатлевка

Зачастую на такие стены вешаются картины, кронштейны для телевизоров, полки, поэтому важно обеспечить защиту от механических повреждений.
При наружной прокладке кабеля, чтобы защитить его оболочку от воздействия ультрафиолетовых лучей и механических повреждений.
При открытой прокладке по воздуху понадобятся компоненты, способные выдерживать широкий диапазон температур (как экстремально низкие, так и высокие)
Опять же обратите внимание на защиту от ультрафиолета, убедитесь в наличии армирования. Кабель с гофрой крепятся к опорам, поэтому оказывают друг на друга дополнительную нагрузку
Требуется защита с усиленной несущей способностью.
При подземной прокладке нужно размещать жесткую водонепроницаемую гофру.
При прокладке кабеля под стяжкой гофра должна выдерживать нагрузку цементно-песчаной смеси или бетона, а также гарантировать оперативную и простую замену кабеля в случае его повреждения

Таким образом, исключается необходимость разрушения пола.

Если при внешней прокладке используется прочный, устойчивый к холоду и влаге провод, то можно обойтись без применения гофры. Она не нужна также при укладке кабеля в штробы с последующим оштукатуриванием.

Преимущества

Коротко подытожим основные преимущества гофрированной трубки и ее применение:

удобство крепежа

Присоединение и отсоединение трасс делается по щелчку.

уменьшение количества мест креплений, если сравнивать с качественным и правильным монтажом без гофры (не пучками)

защита от внешних воздействий

сменяемость проводки

читаемость трасс, которая позволяет значительно снизить риск неправильной коммутации в распаечных коробках

полное соблюдение нормативно технической документации

Какой же вывод сделать из всего вышесказанного?

Прокладывать эл.проводку без гофры действующие правила однозначно не запрещают.

Такой способ имеет право на жизнь, но при этом трудозатрат будет не меньше. Нужно учесть обустройство проходных отверстий, количество кабелей в пучке, разбивать кабели на несколько пучков и т.д.

Более того, от минусов такого монтажа никуда не деться. Причем сказываются они не сразу, а только через несколько лет эксплуатации.

Поэтому если вы собираетесь жить в квартире или в доме всю жизнь, а потом передать его своим детям или внукам, то делайте проводку в гофре.

Тем самым вы создадите полноценные условия для длительного, комфортного и безопасного проживания.

Если же вы считаете, что это ваше временное жилье, и в дальнейшем намерены улучшить свои условия проживания, купив квартиру большей площади или построив дом, то можно и сэкономить, проложив провода и кабель без защиты гофрорукавом.

Трубы гофрированные ПВХ для кабеля

Преимущества гофрированных труб ПВХ

Основными преимуществами гофрированных труб ПВХ являются:

механическая прочность;
высокое качество;
простота укладки;
большая гибкость;
универсальность применения;
надежная защита для кабелей;
небольшой вес;
стойкость к низким температурам;
устойчивость к ультрафиолетовому излучению;
экологичность;
возможность производства труб разной длины;
водонепроницаемость;
присутствие протяжки из стальной проволоки;
устойчивость к влаге и коррозии;
доступная цена.

Применение трубы при монтаже электропроводки

Гофрированная труба ПВХ имеет хорошие диэлектрические свойства. Благодаря этому исключается возможность поражения в случае нарушения целостности изоляции кабеля. Так как материал является самозатухающим, негорючим, исключается возможность загорания от короткого замыкания и распространения огня по трубе.

Электротехнические гофры удобно хранить и транспортировать, так как их производят в небольших бухтах. При заливке в бетон используются изделия особого типа. Достоинством является также и то, что такие конструкции могут изгибаться под нужным углом.

Использование для прокладки кабеля

Гофрированная труба ПВХ используется при открытой и скрытой прокладке электропроводки, то есть в стенах, потолке, полу. Они отлично защищают телевизионные, компьютерные, телефонные сети, систему охраны от разных внешних воздействий, что служит гарантией долгой и надежной работы.

Технические характеристики:

Защита от водяных струй с любого направления.

При отсутствии внешних деформаций трубы выдерживают диапазон температур: -40°C – +60°C.

750 Н на 5 см при +20ºС (трубы ПВХ тяжелого типа)

Свойства двустенной электротехнической гофры

При выборе изделий для строительных нужд важно обращать внимание на технические параметры и наличие сертификатов. Наиболее надежной считается двойная усиленная труба из разных полимеров, имеющая:

внешнее ребристое покрытие;
гладкий внутренний слой.

Эти конструктивные отличия способствуют прочности и пластичности данных изделий. Повышенную пропускную способность обеспечивает гладкая стенка внутри рукавов из ПНД, которые соответствуют диаметру кабелей. Изделия выпускаются в «классическом» и комбинированном (ПНД плюс ПВД) видах.

Самой надежной считается двойная усиленная труба из разного рода полимеров

В усиленных конструкциях может использоваться фольгированная (металлическая) прослойка. Это обеспечивает защиту от повышенной нагрузки и механического давления. Жесткая двойная гофра гарантирует высокий коэффициент жёсткости, усиленный гофрорукав из ПНД выпускается с большим сечением. Эти трубы предназначаются для сложных условий эксплуатации – под почвой и внутри фальшпола, под натяжными полами и внутри цементной стяжки.

Основные правила монтажа

Чтобы правильно монтировать гофру, необходимо придерживаться следующего порядка действий:

С помощью рулетки отмерить нужное количество трубы и отрезать его канцелярским ножом. Внутри трубы есть проволока: ее нужно аккуратно перекусить бокорезами, придерживая ее. Если проволока утонула в гофре, протяжку можно будет достать только с помощью подрезания гофры на нужную длину.
Кабель соединить с концом проволоки. Струну нужно загнуть крючком и проткнуть край изоляции, или несколько раз обмотать ее вокруг кабеля.
Зафиксировать свободный конец протяжки. Если монтажом занимаются два человека, одному из них нужно просто придержать проволоку. При самостоятельном электромонтаже протяжку можно зафиксировать на любом неподвижном объекте: дверной ручке или батарее. Целью крепления является создание натяжения, которое в дальнейшем позволит протянуть провод.
Последний шаг – полная затяжка провода вовнутрь. Это нужно делать аккуратно, так как при слишком сильной натяжке происходит обрыв, и работу придется начинать сначала. Если кабель получилось затянуть, гофру можно закреплять клипсами.

Полезные рекомендации

Чтобы создать безопасную и долговечную проводку при выборе гофротрубы и ее монтаже руководствуйтесь нашими советами:

по возможности не используйте острые углы;
куски гофры при использовании в длинных сетях соединяйте при помощи транзитных коробок;
в монолитные конструкции гофра монтируется до заливки, а проводка тянется после застывания;
при проведении скрытой проводки заранее делаются штробы, куда будет закладываться труба;
внешняя проводка прячется за подвесными или гипсокартонными потолками.

Протягивание проводов под кровлей

Если будете соблюдать все рекомендации, то сможете выбрать подходящий вариант гофры и сделать правильный монтаж всей электропроводки.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
на острый угол нельзя устанавливать цельный гофрорукав;
избегайте близкого расположения двух и более поворотов трассы;
угол поворота должен быть больше 90 градусов, радиус – желательно больше;
две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
одна гофра – одна кабельная сеть;
силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

Свободный край проволоки закрепите к какому-либо неподвижному объекту.
Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды

Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей
