Как найти обрыв провода в стене: обзор способов обнаружения и устранения обрыва

Как ведется поиск скрытых труб и обесточенных кабелей?

В отличие от случаев выявления нами проводов, находящихся под напряжением, поиск скрытых труб или отключенных кабельных трасс – задача более сложная. Для ее решения мы применяем другие методики. Выбор наиболее подходящего способа проведения исследований делается нами после анализа природных и техногенных условий обследуемой территории, а также уточнения у заказчика сведений о типе искомой линии, материала, из которого она изготовлена.

Внимание!

Конструкцией некоторых трубопроводных магистралей предусматривается прокладка вдоль них специальных сигнальных проводов, наличие которых позволяет нам отыскивать такие трубы с поверхности пассивным способом (так же, как мы ведем поиск кабеля в земле).

Георадарный поиск подземных коммуникаций и кабелей

Один из способов, которым мы можем вести поиск труб под землей – георадарный. Георадары, помимо того, что они эффективно используются в некоторых инженерно-геологических изысканиях, которыми также занимается наша компания, применяются нами и в целях картирования подземных коммуникационных трасс.

Важно!

Целесообразность применения георадарной методики определяется нами с учетом физических характеристик жидкостей или газообразных веществ, транспортируемых по обнаруживаемой линии, имеющейся у нас информации о геологическом строении грунтов земельного участка.

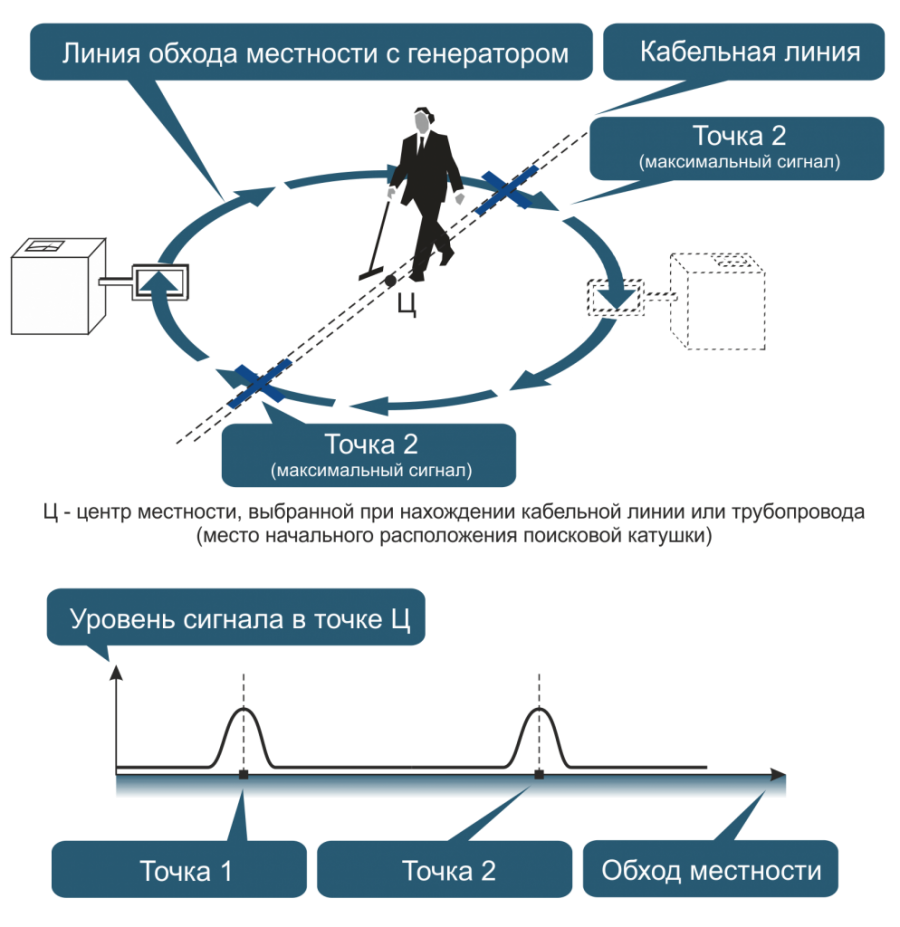

Трассопоисковые работы с активированием электрического тока

Метод, связанный с активированием электрического тока хорошо зарекомендовал себя при трассировании нами обесточенных проводов, труб, изготовленных из металлических материалов. Принцип этого метода – таков же, как при выявлении действующих сетей. Но только в данном случае электрический ток мы активируем самостоятельно. Для этого наши специалисты подсоединяют к выходящим на поверхность участкам кабельных или трубопроводных линий переносной электрогенератор.

Важно!

Проводя трассопоисковые работы этим методом, мы даем заказчикам гарантию электробезопасности их земельных участков на все время выполнения исследований. Применяемое нами электрооборудование сертифицировано и не представляет угрозы для людей, находящихся или работающих на обследуемой территории.

Поиск труб под землей путем внутреннего зондирования

Это наиболее сложный в исполнении способ трассопоиска, который используется нами, если возбудить ток в теле обнаруживаемого трубопровода не представляется возможным (например, поиск пластиковых труб под землей), а условия проведения изысканий не позволяют эффективно использовать георадар. Зондирование заключается в том, что нами, на специальном гибком проводе, запускается в трубу излучатель электромагнитных импульсов (зонд). Зонд медленно перемещается, а наш сотрудник, вооруженный локатором-трассоискателем, настроенным на частоту сигналов, испускаемых зондом, фиксирует его геодезические координаты. Такое зондирование, проводимое нами, заказчик может совместить с внутренней телевизионной инспекцией. При этом будут выявлены проблемные участки (свищи, деформации, коррозия, места засорения), что намного упростит организацию необходимого ремонта и обслуживания магистрали.

Внимание!

С помощью зондирования невозможно вести поиск кабеля в земле. В основном, мы применяем его для трубопроводов из полимерных материалов, асбоцемента, железобетона, керамики (веществ, не обладающих электропроводностью).

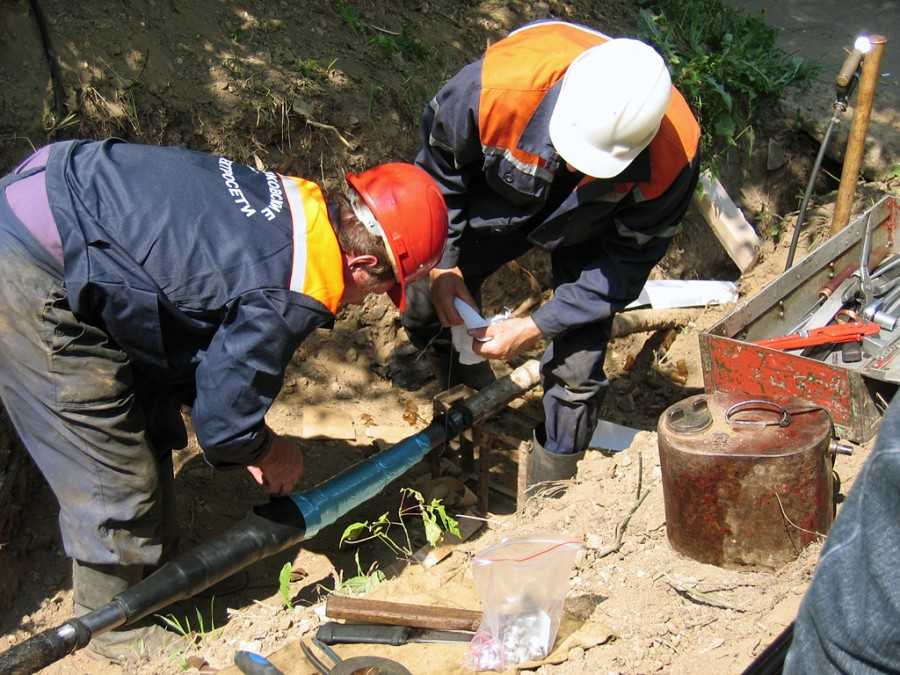

Виды повреждений кабельных линий

Повреждения в трехфазных кабельных линиях (КЛ) могут быть следующих видов:

  1. замыкание одной жилы на землю;
  2. замыкание двух или трех жил на землю либо двух или трех жил между собой;
  3. обрыв одной, двух или трех жил без заземления или с заземлением как оборванных, так и необорванных жил;
  4. заплывающий пробой, проявляющийся в виде КЗ (пробоя) при высоком напряжении и исчезающий («заплывающий») при номинальном напряжении.

Характер повреждения определяют с помощью мегомметра. Для этого с обоих концов линии проверяют:

  • сопротивление изоляции каждой жилы кабеля по отношению к земле (фазная изоляция), сопротивление изоляции жил относительно друг друга (линейная изоляция);
  • целостность токоведущих жил.

Как устранить обрыв в проводке?

После отключения электроэнергии и фазного провода удаляем штукатурку, как было сказано выше, разводим в разные стороны концы поврежденного провода и готовим углубление под ответвительную коробку. Это делается перфоратором со специальной коронкой. Помещаем коробку в отверстие, закрепляем ее гипсом или алебастром. Внутрь помещаем провода, объединяем по цветам, обматываем места скруток изолентой. Коробку закрываем крышкой, проверяем работоспособность, и если она в порядке, маскируем под штукатуркой.

Решить проблемы с электросетью дома возможно и своими силами. Главное, знать принципы безопасности для таких работ и неуклонно их придерживаться.

Попробуем заняться логикой

Если монтаж проводки выполнял профессиональный электрик, то все проводники в полости ограждающих конструкций им прокладывались параллельно потолку или перпендикулярно полу, а все повороты делались под прямым углом.

Схема поиска скрытой проводки в квартире

Исходя из этого, можно предположить следующее:

  1. От розетки или выключателя провод поднимается строго вверх и дальше под потолком поворачивает в сторону распределительной коробки, следовательно, в этом месте вбивать гвоздь не стоит.
  2. Линию, как правило, тянут отступив на 10–15 см от потолка и на 10 см от плинтусов.
  3.  Можно представить визуально по установленным ранее электро точкам схему прокладки кабеля и набросать ее на бумаге.

Надо иметь в виду, что безопасным подобное визуальное представление назвать нельзя. Схему прокладки кабеля необходимо проверить хотя бы с помощью радио, но лучше специальными приборами.

Методики обнаружения повреждения

Для выполнения постеленной задачи необходимо знать техническую часть поисков и физические принципы, на которых они основаны.

Сам процесс делится на две составляющих:

  1. Поиски зоны повреждения.
  2. Поиски точки в установленной зоне.

Но отличными являются не только этапы работ, но и методы, используемые в них, по этому принципу они делятся на:

  • относительные – петлевой и импульсный;
  • абсолютные – методы шагового напряжения, индукционный и акустический.

Импульсный метод

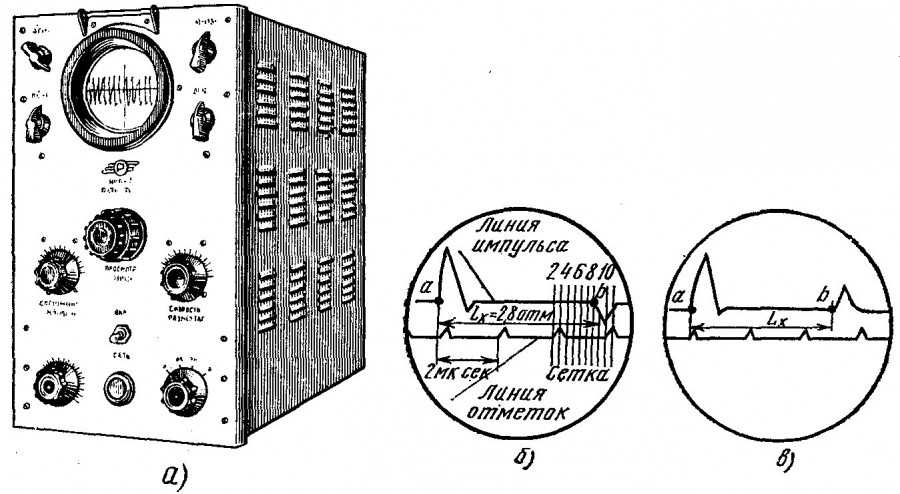

Эта методика подразумевает использование рефлектометра. Инструкцию рассмотрим на примере РЕЙС-305, который является достаточно распространенным прибором.

Сам прибор основан на принципах зондирующих импульсов. Двигаясь на определенных частотах по проводнику, они встречаются с препятствием, после чего возвращаются назад. Расположив аппарат на одном из концов, можно определить точное расстояние до разрыва, воспользовавшись формулой: L=(tx/2)*υ, где L – искомое расстояние, tx время потраченное импульсом на дорогу в два конца, а υ – скорость с которой двигается импульс.

Этот способ отлично подходит как для поиска разрывов, так и для определения КЗ между жилами, суть проблемы при этом будет отображаться на дисплее прибора.

Методика петли

Не самый совершенный метод, его можно использовать только тогда, когда присутствует хотя бы одна целая жила, или рядом находится хотя бы один заведомо целый проводник. Петлевой метод предполагает измерение сопротивления постоянному току в искусственно замкнутой петле, длина которой известна выполняющему процедуру. Примером аппаратуры может служить Р333 – специальный измерительный мост.

Концы проводников сматывают, а другие подключают к устройству и считают результат по формуле: L=(2Lk*R2)/(R1+R2), в которой R1 – результат целой жилы, R2 – жилы с обрывом, а Lk – длина всего поврежденного проводника.

Акустическая методика

Данный подход не содержит в себе сложных физических вычислений, все намного проще:

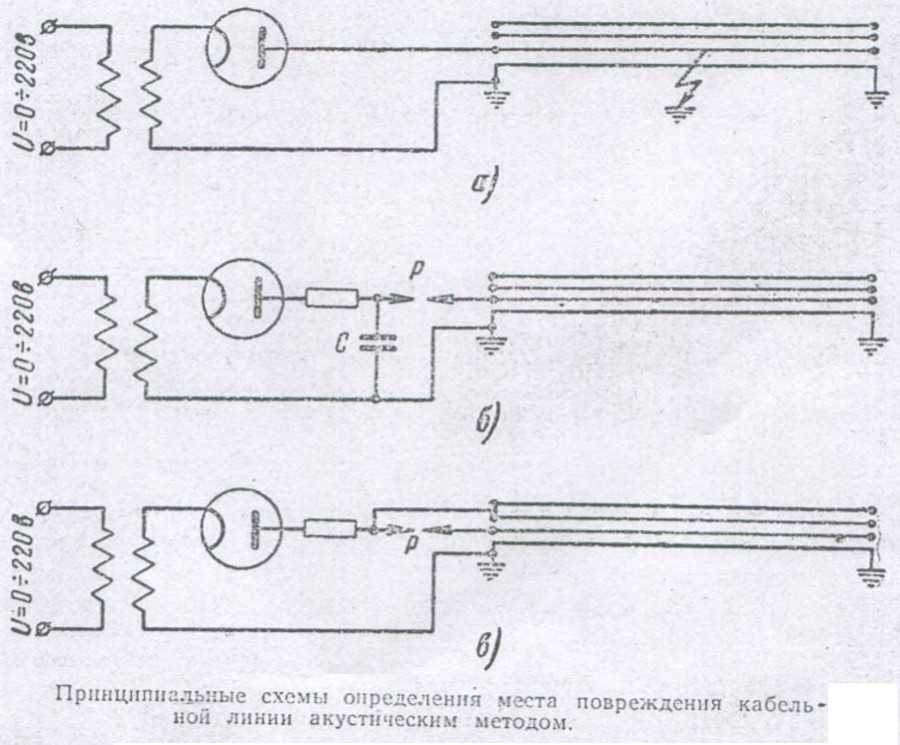

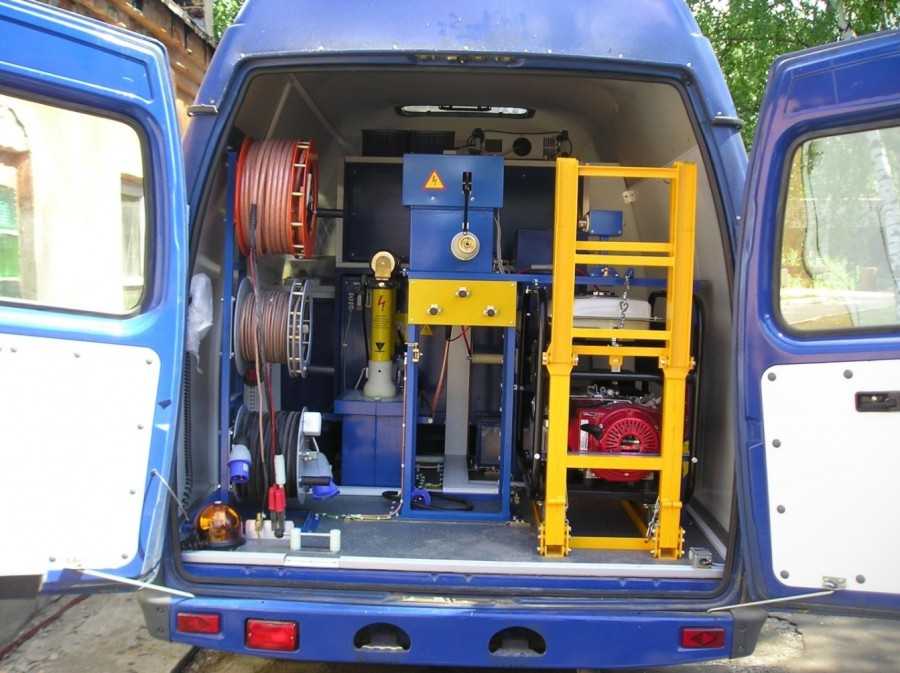

  • к поврежденному силовому кабелю подключают высоковольтный ток, используя для этого генератор высоковольтных разрядов;
  • после чего берут прибор для прослушивания и идут по линии сети, для того, чтобы найти шум, соответствующий месту разрыва.

При всей видимой простоте у данного подхода есть три существенных недостатка:

  • особенности грунта могут сделать выполнение работ невозможным;
  • абсолютно не применим на глубоко пролегающих электросетях;
  • переходное сопротивление не должно падать ниже 40 Ом.

Шаговое напряжение

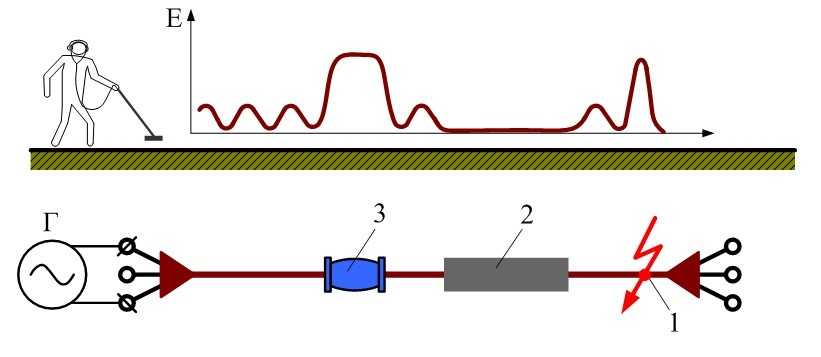

Данное исследование основано на измерении разности потенциалов. При помощи генератора сквозь проводник пропускается ток, в месте разрыва он создает соответствующую разницу. Для нахождения конкретной точки два измерительных штыря устанавливают перпендикулярно друг другу: один ровно над проводником, а второй через метр от него.

Метод индукции

Этим способом можно быстро и надежно найти механическое повреждение, но у него есть один существенный недостаток – прожиг кабеля. Если этот момент вас не останавливает, то можно приступать. В качестве устройства можно взять ВУПК-03-25.

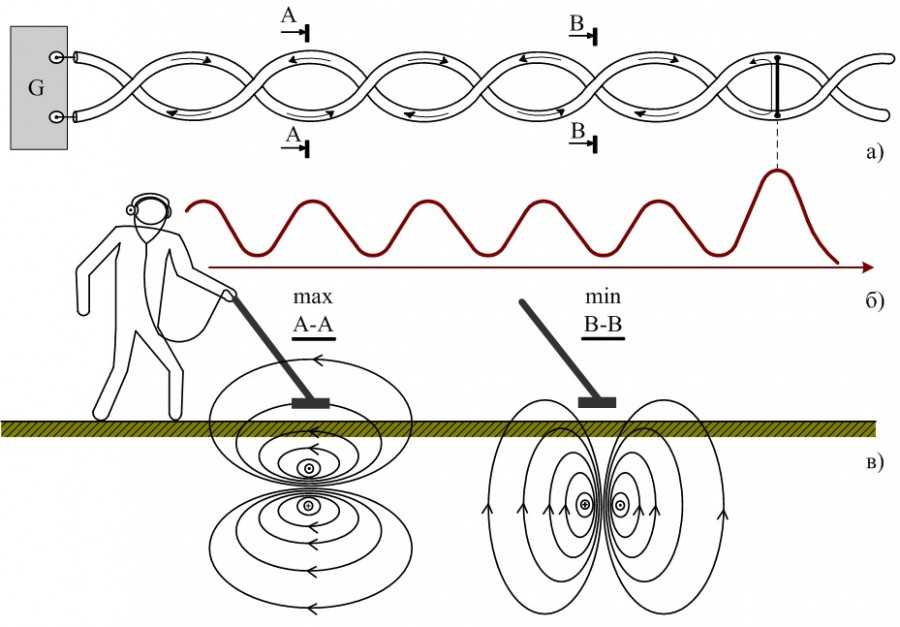

Через жилу пропускают ток высокой частоты, он образует электромагнитное поле, которое фиксирует приемная рама. На участке где измерения становятся нулевыми, произошел разрыв.

Правила выполнения ремонтных работ

Следует знать трассы проложенных кабелей и расположение распределительных коробок. Для этого требуется изучить схему электропроводки.

Затем необходимо определить места повреждения электропроводки, выяснить причины. Такой анализ поможет правильно выполнить ремонт: возможно, необходимо внести изменения (добавить розетку, перенести ее в другое место и т.п.).

Прежде, чем начинать ремонт электропроводки, необходимо отключить все потребители и электропитание в щитовой
. Проверяют отсутствие напряжение обычным индикатором.

Если ремонт не предполагает замену проводов, выполняют следующее.

  1. Вскрывают крышки распределительных коробок и освобождают скрутки от изоляции для осмотра. Окислившиеся жилы очищают, скрутки пропаивают. Они должны быть туго свиты и быть достаточно длинными. Каждая скрутка изолируется отдельно. Допускается использование современных скотч-локов для соединения проводов.
  2. Старые розетки меняют на новые. Если замена не требуется – очищают окисленные жилы и сильнее закручивают стягивающие винты в клеммах. Так же поступают с выключателями.
  3. Выполняется замена автоматических выключателей. При этом следует для медных жил сечением 2,5 мм² устанавливают «автоматы» номиналом 25 А, для жил сечением 1,5 мм² — 16 А.

Причины возникновения

Подобная ситуация может возникнуть не только в условиях непосредственной эксплуатации, но и на этапе монтажных работ. В процессе рабочие могут непринужденно повредить несколько линий, может быть выявлен производственный брак, работы на других коммуникациях, не относящихся к целевой сети и еще множество печальных вариантов, которые приведут к неработоспособности линии.

В домашних же электросетях проводка, аккуратно спрятанная под любимый ремонт, может дать сбой в самый неподходящий момент. Самыми частыми причинами являются производственный брак и микроповреждения, нанесенные проводу в процессе монтажа.

Какой бы не была причина, а задача состоит в том, чтобы точно определить место разрыва, не руша при этом дорогой ремонт и не перекапывая сотни метров земли. Данный вопрос и существующие методики решения проблемы мы и рассмотрим.

Рефлектометр TDR-TA3.7

Назначение

Рефлектометр TDR-TA3.7 – высокоточный, полевой, 2-х канальный рефлектометр для применений с повышенными требованиями к классу точности (например, СКС, в сетях CATV, системах ОДК теплосетей и пр.). TDR-TA3.7 позволяет с низкой инструментальной погрешностью (до 3 см) производить следующие измерения на кабелях длиной от 1 м до 32 км:

  • измерение длин кабелей;
  • измерение расстояний до неоднородностей волнового сопротивления или повреждений: обрыв; низкоомные дефекты (менее 10 кОм); короткое замыкание; дефектная пайка; неисправный усилитель; наличие и место установки ответвителей; замокшие участки или участки с повышенной влажностью; муфты, сростки кабеля; катушки Пупина, разбитость пар; «мерцающие» дефекты; и пр.
  • измерение коэффициента укорочения линии при известной ее длине;
  • производить оценку волнового сопротивления кабельной линии.

Методы поиска места повреждения кабеля

Разработаны и успешно применяются следующие способы для поиска мест повреждения.

Импульсный способ

Проверка осуществляется в соответствии с предусмотренной инструкцией как найти место повреждения, с использованием измерителя ИКЛ-5 или ИКЛ-4 путем ввода через переменный ток импульса к области неисправности и получении ответного сигнала. Прибор производит замер времени между периодом подачи и возвращением импульса.

Акустический метод

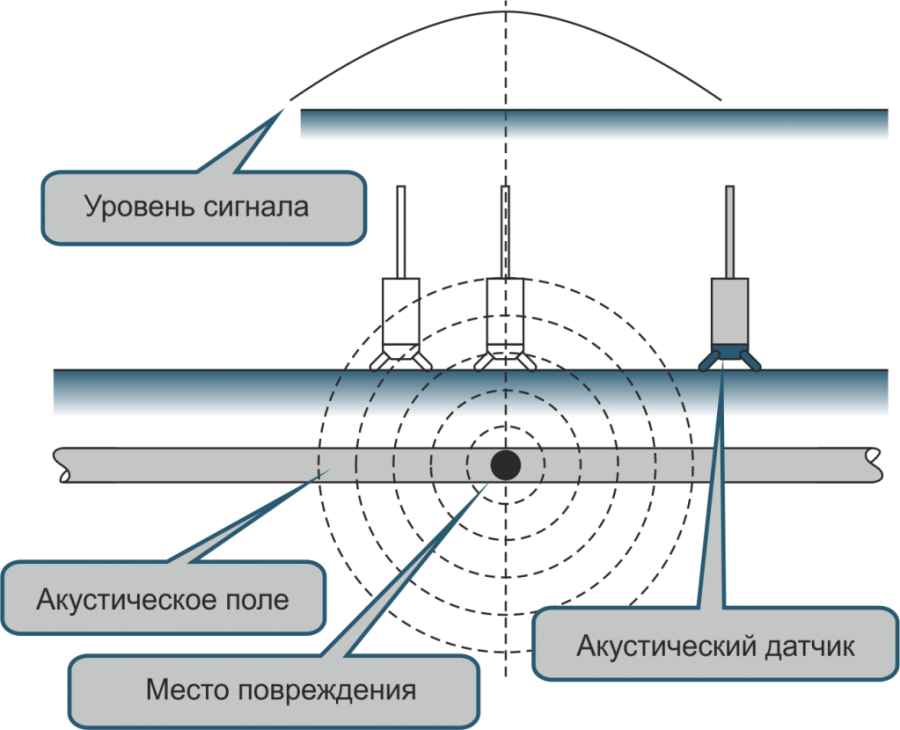

Акустический метод предусматривает использование приемника и электрогенератора мощных ударных импульсов.  Конденсатор генератора присоединяют к кабелю, и когда разрядник срабатывает, напряжение в линии создаёт электромагнитную волну, происходит сильнейшее пробивание, сопровождающееся щелчком в области неисправности. Оператор улавливает щелчки при помощи акустического прибора.

Зона распространения звука распложена в границах от двух до пятнадцати метров. Точка неисправности кабеля устанавливается присутствием максимально громкого звука.

Метод петли

Неисправности устанавливается путем сравнения сопротивлений нарушенной и целой кабельной жилы при использовании метода петли. Порядок поиска повреждений в этом случае требует формирование из кабеля моста типа Р 334 или Р 333, так же требуется наличие моста сопротивления МВУ-49.

Применяется в том случае, если одна жила кабеля не повреждена, если все жилы неисправны, рекомендуется использование неповреждённой жилы находящегося рядом кабельного канала.

Исправная и поврежденная жилы соединяются на одной стороне кабеля петлей. На противоположной стороне кабеля устанавливают мост, регулирующий электросопротивление. Производятся замеры,  и, используя формулы соотношения сопротивления, устанавливается дистанция до точки расположения неисправности.

Минусом такого способа является неточность установления точки нахождения неисправности и огромные временные затраты.

Индукционный метод

Рассмотрим теперь, как определяют участок повреждения кабеля индукционным методом, который является более точным и дает шанс установить отрезок неисправности прямо в КЛ, погрешность этого способа не превышает 50 сантиметров.

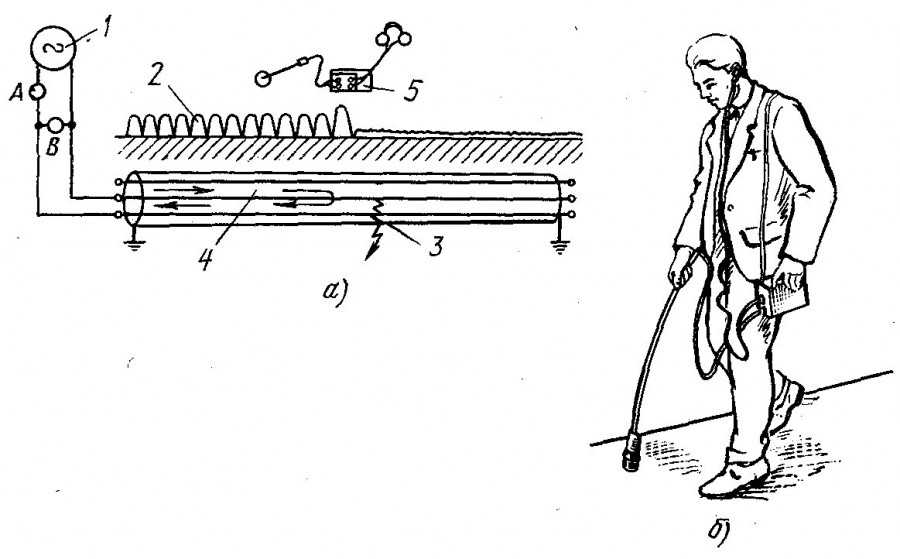

Содержание способа состоит в улавливании и фиксации над трассой кабельного канала колебаний электромагнитного поля, образованного за счет пропускании по неисправной жиле электричества с частотой звука от 800 до 1000 Гц. Оператор двигается по ходу трассы кабеля и с использованием антенны, усилителя и наушников определяет характер передачи электромагнитного поля. Звучание заметно увеличивается в точке неисправности и теряет силу на расстоянии 50 сантиметров от точки пробоя.

Метод накладной рамки

Если кабель проложен открытым способом или в открытых шурфах, в случае однофазного замыкания кабельной жилы на оболочку, с целью установления отрезка неисправности, специалисты советуют применение метода накладной рамки.

Рамка представляет собой катушку из 1000 витков проволоки и имеет форму прямоугольника, в этом методе используется в роли антенны, выглядит, как указано на фото с места повреждения кабеля.

При определении места неисправности оператор использует телефон для прослушивания изменений звуков, которые издают жила и оболочка кабеля при подключении к ним генератора звуковой частоты. Прослушивается пара максимума и пара минимума звучания, в случае, если рамка установлена и вращается вокруг оси кабеля перед местом расположения повреждения кабельной линии.

Такой способ эффективен, если длина кабеля не превышает одного километра за местом повреждения.

Во всех случаях отыскания места повреждения кабельной линии необходимо произвести огромный комплекс работ с использованием приборов для поиска повреждения кабеля.

Для чего ищут скрытую проводку

Обычно поиском проводки занимаются, когда необходимо сделать в стене отверстие. Например, при установке новой мебели или развешивании картин. Немного реже замурованные кабеля ищут во время ремонтных работ, когда необходимо перенести розетки или демонтировать стены. Поэтому следует выделить две распространенные причины, требующие поиска провода:

  1. Простое сверление стены. Для монтажа мебели и предметов интерьера.
  2. Строительные работы. Перенос розеток и выключателей, демонтаж стен.

Поиск проводки при переносе розетки

Если перед бурением стены не отыскать спрятанные под штукатуркой провода, то есть риск их повреждения. Перебитый в толще бетонной стены кабель сулит неудобства и незапланированные финансовые расходы на ремонт. Место повреждения придется вскрывать. То есть брать в руки инструмент и долбить стену, чтобы добраться до поврежденного участка кабеля.

Дополнительная информация. Большинство кабелей проложено под прямыми углами. Они идут горизонтально в стороны или вертикально вверх от выключателей и розеток. Это правило позволяет примерно прикинуть, в каком месте проходит проводка.
