Как подключить стиральную машину автомат

Покупка стиральной машины обычно несет в себе два последующих вопроса, которые придется решить, как ни крути. Вопросы эти – куда поставить и как подключить стиральную машину. Я думаю, что начнем по порядку…

Место установки стиральной машины

Первое что приходит в голову — поставить стиральную машину в ванной! Но, ванная комната — это помещение с повышенной влажностью, и установка в ней любых электроприборов противоречит всем существующими правилам (хотя кто им последний раз следовал, а?). Но мы же соблюдаем правила, и поэтому вывод отсюда такой — подключить стиральную машину-автомат непосредственно в ванной комнате просто через розетку, не то чтобы невозможно, но крайне не желательно!

Варианты решения в виде удлинения родного сетевого шнура или применения сетевого удлинителя не являются конструктивными:

  • удлинение сетевого шнура автоматически влечет за собой потерю гарантии на стиралку, по причине самовольного изменения ее конструкции;
  • удлинитель штука неудобная из чисто бытовых причин (как минимум, протянутый удлинитель не предоставляет возможности закрыть дверь ванной, что в свою очередь затрудняет проход в коридоре, и не позволяет при работающей машинке пользоваться ванной комнатой по прямому назначению). Да и вдруг в него вода попадет…

Остается два вероятных помещения, пригодных для безопасной, с точки зрения электрики, установки стиральной машинки – кухня и подсобка, ну или какая нибудь кладовка. Куда ни сунься, везде советуют устанавливать стиральную машину в кладовой. Вроде как там сухо, тепло и мухи не кусают, в общем розетку там можно соорудить без проблем.

По моему, те кто дает такие советы никогда не жили в Советской хрущевке — какая еще кладовка или подсобка?! Стенной шкаф от силы. Понакопируют советов с англоязычных сайтов и рады. Конечно, исключением тут станут достаточно новые дома, в планировке которых предусмотрены такого рода помещения.

В общем, не буду дальше разглагольствовать, просто сразу отмечу кладовку, как хорошее место для установки стиральной машины.

Другой вариант установки стиральной машинки – кухня. Вполне себе оправданно, особенно со стороны электрической безопасности.

На современной кухне куча бытовой техники, запитанной от сети– холодильник, морозильная камера, печка, посудомоечная машина, электрический чайник, тостер, пароварка, СВЧ-печка и т.д.

Вся эта бытовая техника требует отдельной линии питания и логично было бы к ней подключить и стиральную машину, тем более, что на кухне имеется как подвод холодной воды, так и сток в систему канализации.

Электрическая схема подключения стиральной машинки

Современные стиральные машины питаются от сети в 220 вольт с частотой в 50 Гц. Это всем известно. Вот только не всем известно, под какую нагрузку рассчитана проводка, проложенная при строительстве дома, особо это касается панельных домов выше упомянутого СССР. Поэтому совсем не лишним будет проложить  отдельную линию для питания стиральной машины от распределительного щитка, а лучше на всю технику на кухне.

Такую линию можно провести как при капитальном ремонте квартиры, так и без значительных изменений в планировке помещений.

Чтоб не штробить стены по недавно сделанному ремонту, проводку можно спрятать в специальные пластиковые короба, которых сейчас великое множество.

Крепятся короба при помощи перфоратора на забивные дюбеля, если стены бетонные или кирпичные. По гипсокартонным листам кабель-каналы лучше всего крепить при помощи дюбелей «Molly».

Электрическая схема выделенной линии представлена на рисунке и включает в себя:

  • УЗО – устройство защитного отключения при коротком замыкании, рассчитанное на нагрузку в 32 А, при условии подключения к данной линии другой бытовой техники;
  • кабель 3-жильный медный;
  • розетку или блок розеток с контактом заземления.

Подключение стиральной машины — установка УЗО

УЗО можно ставить любого производителя, на свое усмотрение, главное, чтобы оно выдерживало нагрузку в 32 Ампера и имело унифицированный корпус, как это представлено на фото 3, что его без проблем можно было установить в щиток.

Теперь о кабеле. Вполне достаточно будет медного кабеля с сечением в 3,5 мм.

Максимальное потребление стиральной машинки не превышает 4 кВт. 1-н квадратный миллиметр сечения медного провода рассчитан на работу с током в 14 ампер.

Следовательно, если применить формулу: мощность умноженная на 5-ть равняется потребляемой мощности в амперах, то получим, что стиралка потребляет максимум 20 ампер.

Вместо одиночной розетки лучше всего установить группу из 4-х и более (как на картинке), так будет просто удобнее — все в одном месте.

Подключение нагрева на одну точку

Для времянки на отдельную точку подойдут популярные модели типа Electrolux Smartfix, Ariston Aures или Atmor Basic на 3,5-5,5кВт.

Популярны они прежде всего простотой установки. Весь монтаж выполняется буквально за 20-30 минут.

Для монтажа потребуются:

провод ПВС (в розетку) или кабель ВВГнг-Ls 3*4мм2 (до щитка)

шурупы+дюбеля

Ошибка №1
Кто-то вообще колхозит и вешает все на проволоку – что является грубой ошибкой, скажем об этом чуть позже.

гибкая подводка

Заводскую пластиковую (от гибкости там только название) лучше сразу же заменить на металлическую гофру.

Первым делом раскручиваете шурупы и снимаете крышку корпуса прибора.

Находите внутри три клеммы:

фаза – L

ноль – N

земля

Подключаете сюда зачищенный конец провода ПВС. Коричневый или белый – фаза, синий – ноль, желто-зеленый – земля.

Если перепутаете фазу и ноль, в принципе ничего критичного. Вы же не проверяете каждый раз какой стороной вставляете вилку в розетку.

На второй конец провода устанавливаете евровилку.

Ошибка №2
Не вздумайте использовать модели без заземляющего контакта!

Данная розетка должна быть защищена дифф.автоматом, либо сборкой УЗО+автомат. Ток утечки 10мА, как на стиралку.

Ошибка №3
Подключать розетку только через модульный автоматический выключатель нельзя!

Номинальный ток УЗО+автомата или диффавтомата не должен превышать 16А.

Вдруг ваш ребенок захочет без вас более горячей водички и самостоятельно включит устройство на максимум – 5,5кВт. Стандартная розетка на такую нагрузку не рассчитана.

УЗО, АО, дифавтомат и принцип их работы

Чтобы правильно понять, почему нужно устанавливать несколько защитных устройств, вначале следует рассмотреть принципы их работы и контролируемые параметры сети. Разумно вести описание от простых изделий к более сложным.

Автомат защитного отключения (АО)

Простейший однофазный автомат является аналогом плавкого предохранителя. Это наиболее понятное описание его работы. Устройство срабатывает при превышении номинальных токов, позволяя контролировать мощность и подключать к определенному участку сети ограниченное число потребителей. Это гарантирует отсутствие аварийных режимов, связанных с перегрузкой проводки.

Установка автомата позволяет защитить участки общей сети от аварийных режимов. Если машинка уходит в режим короткого замыкания, срабатывание защитного отключения позволит сохранить работоспособность остальных устройств в квартире. Таким образом, главная характеристика автомата — это надежный контроль токов на линии машинки и блокировка аварийных режимов.

УЗО

Задача устройства защитного отключения заключается прежде всего в нейтрализации опасных факторов для человека. УЗО контролирует токи в двух проводах силовой линии. При повреждении изоляции или нарушении работы узлов стиралки изменяется характеристика утечки. При превышении определенного значения тока УЗО отключает питание установки.

Токи утечки несут большую опасность для человека. При этом стоит понимать, что стиральная машина работает в условиях влажности, а на полу часто бывает вода. В этом случае вероятность поражения током человека достаточно велика. Установка УЗО для стиральной машины является обязательной.

Дифавтомат

Дифавтомат для стиральной машины — это комплексное устройство. Оно имеет функциональность УЗО и автомата защитного отключения. Подключать такой компактный и удобный узел достаточно просто. Но есть подводные камни, заключенные в сложности идентификации проблемы.

Неудобство применения дифавтомата стоит рассмотреть подробнее. При появлении аварийного режима узел срабатывает и предотвращает развитие нежелательных последствий. Однако определить, что именно сработало, УЗО или автомат отключения, — невозможно.

В результате такой механики реагирования дифференциальный узел заставляет проверять сразу все факторы. Начиная с короткого замыкания, заканчивая целостностью проводки всей сети. Это как минимум неудобно. Поэтому на практике вместо дифавтомата рекомендуется последовательно подключать отдельные узлы УЗО и АО. Такой подход позволяет четко идентифицировать проблему. Если сработал автомат — речь идет о превышении рабочих токов. УЗО же точно укажет на проблемы с изоляцией в сегменте сети.

Подход с использованием двух отдельных узлов системы защиты имеет еще одно преимущество — экономию средств. Дифавтомат достаточно дорогой. При возникновении сложной аварийной ситуации устройство выходит из строя и заменяется полностью. При разделении защиты на два отдельных блока, УЗО и АО, нужно будет купить только одно изделие для восстановления работоспособности системы.

Необходимые материалы

Перед тем как Вы решите установить стиральную машину, рекомендуем приобрести следующие материалы:

  • Сифон. Через него нужно подключить сливной шланг к канализационной трубе.
  • Гибкий шланг в металлической оплетке для холодной воды (3/4 дюйма) и полиэтиленовый шланг для слива. Обычно в комплекте идут короткие шланги, которые в индивидуальных условиях могут не дотянуться к точке подсоединения.
  • Тройник для металлопластиковой трубы с запорным краном (3/4 дюйма).
  • Трехжильный провод сечением не менее 2,5 мм.кв. Для розетки, через которую будет осуществляться подключение стиральной машины к электричеству. Если провод будет меньшего сечения, может возникнуть его перегрузка и самовозгорание. Лучше осуществить расчет сечения кабеля в данном случае.
  • Автоматический выключатель на 16А и УЗО (либо два в одном — дифавтомат). Защитят Вас от поражения током, а технику от выхода из строя.

Подключение к сети

После того как бойлер будет правильно установлен и подключён к системе водоснабжения его необходимо подключить к электрической сети. В том случае, если установка устройства производилась возле электрической розетки, достаточно вставить вилку в розетку и нажать на кнопку включения устройства.

Предварительно следует проверить наличие на контактах розетки заземления. При наличии подключённого в электросеть УЗО наличие правильно работающего заземления в данной розетки можно проверить с помощью изолированного медного провода. Провод одним концом соединяется с фазой электророзетки, а вторым концом соединяется с боковой клеммой заземления. При наличии исправной заземляющей линии электричество должно автоматически отключиться.

Если в непосредственно близости нет розетки, то её следует установить. Для этого с помощью перфоратора и специальной короновидной насадки для подрозетников в стене делается углубление. Размер углубления должен быть равен глубине подрозетника, устанавливаемого в стену ванной комнаты.

Если после работы перфоратором во внутренней части окружности останется слой материала, его следует удалить с помощью зубила и молотка. От монтажного отверстия розетки до ближайшей распределительной коробки необходимо сделать штробу глубиной 30 – 40 мм, в которую будет устанавливаться электрический кабель. Запрещается устанавливать распределительные коробки в ванной комнате.

Оптимальным вариантом будет отводка отдельного контура от электрического щитка. При наличии заземления корпуса электрического щита, заземляющую жилу следует закрепить к его корпусу.

Розетка устанавливается в такой последовательности:

  1. Подрозетник устанавливается в отверстие в стене и гипсовым раствором надёжно фиксируется. Подрозетник не должен выходить за пределы стены.
  2. Через боковое отверстие подрозетника вводится трёхжильный медный кабель. Кабель закрепляется на специальных пластмассовых скобах, размещённых в штробе по всей длине прокладки кабеля.
  3. Розетка, которая будет использоваться в ванной, должна иметь класс защиты не менее IP44. Она должна быть оснащена крышкой, которая надёжно защищает контакты от попадания воды.
  4. С розетки снимается декоративная накладка, затем к клеммам подсоединяются фазная жила и “0” электропроводки. Заземляющую жилу необходимо подсоединить к боковой клемме розетки.
  5. После этого внутренняя часть розетки устанавливается в подрозетник. Для этого необходимо равномерно с двух сторон проворачивать болты крепления по часовой стрелке.
  6. Затем устанавливается внешняя пластмассовая часть, она крепится с помощью винта, который закручивается в середине розетки.
  7. Провод ведётся по штробе и подключается к распределительной коробке или электрическому щитку. Штроба заделывается приготовленным гипсовым раствором или специальной шпатлёвкой.

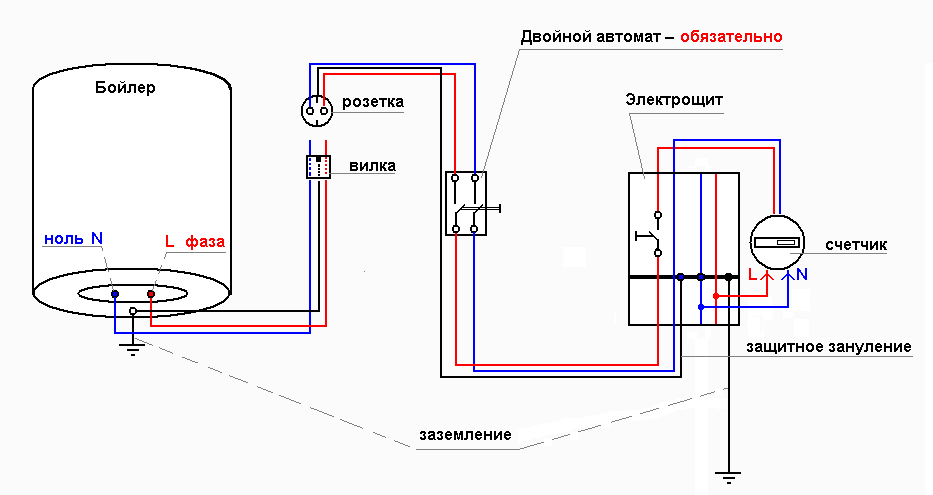

Схема подключения бойлера к электросети
