Как подключить люстру к выключателю

Как правильно подключить люстру на три или четыре провода

Перед тем, как проводить работу, желательно прочитать инструкцию к осветительному прибору. В ней обычно подробно описано подключение.

Процесс установки светильника может быть различным в зависимости от количества выходов на потолке и клавиш на выключателе.

Если на потолке есть только два выхода, то один из них — это фазовый, другой — нулевой. В этом случае заземление отсутствует. При подключении люстры один из них присоединяют к любому контакту, другой — к оставшемуся. При необходимости все контакты люстры, соответствующие фазовому напряжению, надо объединить.

Двойной выключатель

Чтобы подключить люстру, у которой 3 провода или больше, надо посмотреть, имеется ли заземление. Если оно есть, подсоединяют к соответствующему выходу люстры. Если в ней это не предусмотрено, то его требуется изолировать.

Когда имеется ноль и две фазы, необходимо определить, где они, и пометить их маркером. Если используется один переключатель, то возможны такие варианты:

  • Включаются сразу все лампы.
  • Включается часть ламп.

Вторая ситуация удобна в случае, когда хозяину не требуется свет от всех источников света.

В первом случае обе фазы люстры соединяют с фазой питания, нулевой — с нулевым. Теперь при включении зажгутся все лампы.

Маркировка

Каждый из фазовых выходов подключен к определенным лампам в светильнике. Во второй ситуации выбирают, какие лампы должны зажигаться, и соответствующий контакт подключают к питанию. Оставшийся выход изолируют.

Подсоединение можно проводить различными способами:

  1. Самый простой — зачистить провода и скрутить их, затем замотать изоляционной лентой.
  2. При использовании клеммных зажимов электропровода вставляют в отведенные для этого места и надежно закручивают винтики.
  3. Их располагают в одном направлении и скручивают. При необходимости заматывают изоляционной лентой. После этого надевают пластиковые колпачки.

После этого завершают подсоединение люстры с тремя проводами.

Если имеется двойной переключатель, то одна линия фазы подключена к одному выходу, другой — к оставшемуся. Когда подвешивают светильник, необходимо учитывать, что из потолка выходят два контакта.

Важно! Перед началом работы необходимо отключить ток на электрическом щитке. Нужно определить, какие именно линии соответствуют фазе, а какие — нулю

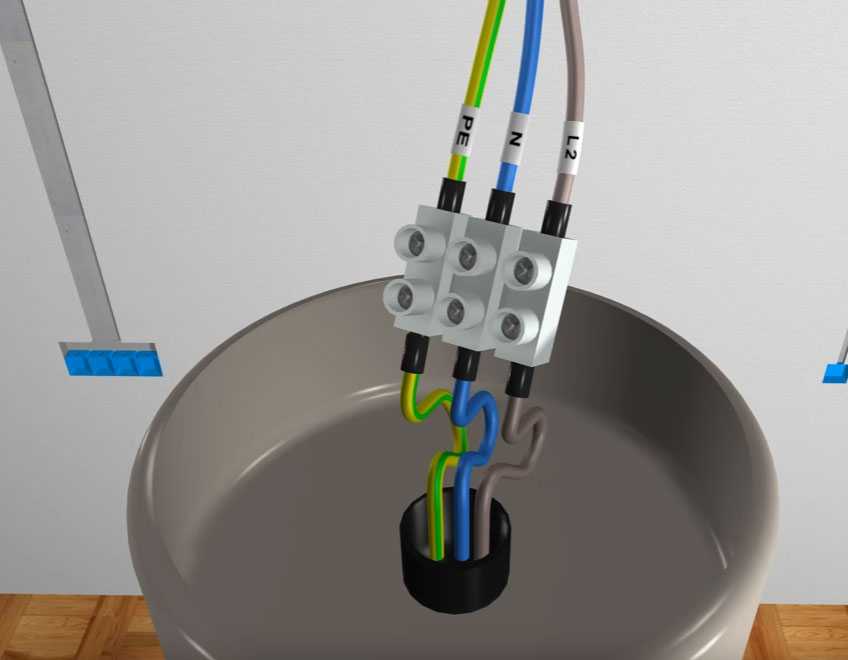

Если имеется заземление зелено-желтого цвета, его присоединяют к соответствующему контакту светильника. Если это не предусмотрено, достаточно его замотать изоляционной лентой

Нужно определить, какие именно линии соответствуют фазе, а какие — нулю. Если имеется заземление зелено-желтого цвета, его присоединяют к соответствующему контакту светильника. Если это не предусмотрено, достаточно его замотать изоляционной лентой.

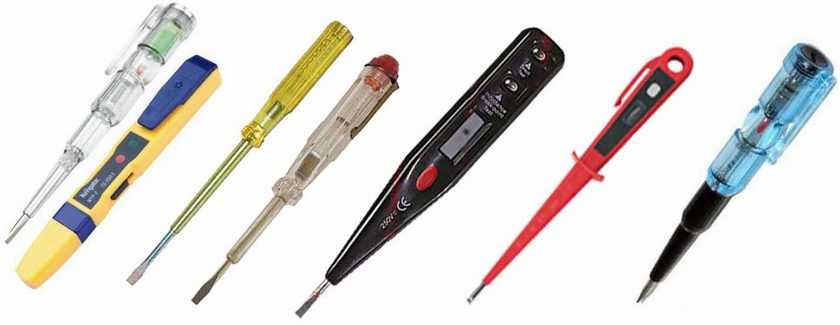

Индикаторные отвёртки

Каждый фазовый выход, имеющийся в люстре, будет соответствовать определенным клавишам выключателя. Нужно выполнить подсоединение, причем нулевой электропровод светильника соединить с нулевым питания, а фазовые — с соответствующими контактами на потолке. Возможна ситуация, когда на светильнике проводов больше, чем имеется на потолке. В таком случае нужно сделать скрутки таким образом, чтобы включались нужные лампы при нажатии на соответствующую клавишу.

Как проводить подсоединение

Затем установку люстры нужно закончить.

После установки на щитке включают электричество и проверяют работу освещения.

Когда имеется 4 провода

Если какой-то является заземлением, то эта ситуация уже была рассмотрена выше. В других случаях имеется три фазовых выхода и нулевой.

Выполняя подключение люстры на два выключателя необходимо выбрать, какие лампы должны включаться при нажатии каждой клавиши. Надо сгруппировать соответствующие провода, идущие от осветительного прибора и скрутить их вместе для каждой клавиши. Затем нужно провести подсоединение к подходящему фазовому выходу из распределительной коробки.

Простейший вариант подключения

При подсоединении возможно воспользоваться одинарным выключателем. В этом случае все фазы осветительного прибора подсоединяют к одному из подходящих линий из распределительной коробки, а другой, торчащий из потолка, заматывают изоляционной лентой. В выключателе надо подключиться к нужному контакту, а два остальных изолировать.

После того, как работа закончена, необходимо включить электричество на щитке и проверить работу освещения.

Мультиметр

Разновидности светодиодных люстр

В принципе, как таковой, классификации светодиодных люстр не существует и вся разница между моделями заключается в размере, форме и дополнительном функционале

Про все эти моменты мы уже говорили по ходу материала, поэтому сейчас давайте обсудим то, на что стоит обратить внимание при подборе, и какие формы на сегодня являются самыми популярными (распространенными), а какие, наоборот, редкими и даже уникальными

Начнем с размера прибора. Этот параметр очень важен, так как будет определять, насколько гармонично люстра впишется в интерьер помещения. Подбор пропорций относительно размеров комнаты осуществляется по прямопропорциональному принципу, то есть, чем больше помещение, тем больше должен быть и центральный источник света.

Светодиодные люстры с пультом управления – светящиеся круги

Следующий момент, который стоит держать в голове – чем больше люстра, тем хуже она будет сочетаться с точечными источниками света, которые сегодня так популярны

Вместо них дизайнеры часто используют в качестве дополнительного освежения всевозможные бра, торшеры и прочее.
Также важно понимать назначение помещения, под которое вы покупаете люстру. Люстры потолочные светодиодные с пультом – это прекрасное решение для вашей гостиной или спальни, а вот в коридоре или кухне они будут совершенно не к месту.

Люстра с пультом управления светодиодная «цветочный горшок»

Производители предлагают сегодня огромный выбор форм и расцветок таких люстр. Самыми распространенными моделями являются «цветочные горшки» — модели, от небольшого основания которых по сторонам расходятся металлические трубки, имитирующие стебли растений, на концах которых смонтированы плафоны в виде бутонов различных цветов. Данный тип относится к самым доступным, так как на нем установлено не очень много ламп, плюс вся конструкция не очень массивная. Устанавливают их чаще всего в спальнях.

Люстры с ПДУ светодиодные – модель «паутина»

Модели «тарелки». Другой популярный вид, который отличает от предыдущего основание большего диаметра, от которого декоративные элементы не расходятся по сторонам, а спускаются вниз. Такая конструкция позволяет оборудовать изделие большим количеством ламп и деталей. Весить конструкция будет уже больше, соответственно, и монтаж своими руками будет более сложным.

Люстры светодиодные потолочные с пультом управления

Люстра с пультом на светодиодах

Реже будут встречаться люстры кольцевого типа, как та, что показана на фото выше. Называют их еще люстры типа «Сатурн». Смотрятся они очень эффектно, но подходят далеко не под каждый стиль интерьера – в основном к чему-то современному. В качестве источника света в них используются светодиодные ленты, спрятанные под рассеивателем. Света дает такая люстра не очень много, поэтому дополнительное освещение в комнате обязательно должно присутствовать.

Светодиодные люстры с пультом потолочные

Пожалуй, самым редким решением будут модели «звездное небо». Наверняка многие из читателей слышали про такие потолки, аналогом которых является этот осветительный прибор. Как вы видите, он имеет большую площадь по окружности и множество встроенных светодиодов на основании, которое может быть стилизована под разные поверхности. Очень красиво смотрятся изображенные галактики или ночное небо.

Люстры со светодиодами на пульте могу быть и других форм, мы назвали лишь часть, чтобы лучше сориентировать читателя. Если хотите познакомиться с многообразием подробнее, то советуем просмотреть прилагаемое к статье видео.

Как подсоединить светильник к выключателю двухклавишного типа

Подключая люстру к одноклавишному или двухклавишному выключателю, важно понять ее принцип работы. Лампа горит благодаря подключению нескольких элементов. В момент подключения светоисточника один проводник идет из щитка на люстру

Второй подключается к люстре, но с помощью выключателя. Важно, что с помощью выключателя нельзя проводить нулевой вид проводника. Он не должен иметь разрыв из распределительной коробки

В момент подключения светоисточника один проводник идет из щитка на люстру. Второй подключается к люстре, но с помощью выключателя

Важно, что с помощью выключателя нельзя проводить нулевой вид проводника. Он не должен иметь разрыв из распределительной коробки

Обратите внимание! Определяя фазный и нулевой проводник, надо проверить, где индикатор напряжения. Это можно сделать в этажном виде щитка. Нужно коснуться с помощью измерительной отвертки индикатора элемента

При загорании лампочки это значит, что он фазный

Нужно коснуться с помощью измерительной отвертки индикатора элемента. При загорании лампочки это значит, что он фазный.

Из потолочного покрытия могут идти несколько элементов, один из которых фаза, а другой — ноль. По этой электросхеме можно подсоединить все лампы. Если из него идут три кабеля, то первый и следующий это фаза, а третий — ноль. По этой схеме можно распределять подключение ламп в люстре. Есть такой момент, когда из потолочного покрытия выходит три элемента, но нет возможности распределять включение люстры. Третий обладает желто-зеленой расцветкой и считается нулевым.

Для подключения источника к выключателю, имеющему две клавиши, нужно понять, где из двух, трех проводов люстры или пятирожкового выключателя находится незаряженный, а где заряженный проводник. Чтобы определить общий проводник, не нужно много знаний, он имеет отличный от других цвет. Значит, два других имеют несколько осветительных секций. Потом ноль соединяется с общим проводником, а каждая секция, имеющая разные фазы проводников, идет через двухклавишный вид выключателя.

Сколько проводов на люстре

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

  • Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
  • Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

  • Заземляющий провод не подключается, если его нет на потолке.
  • Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

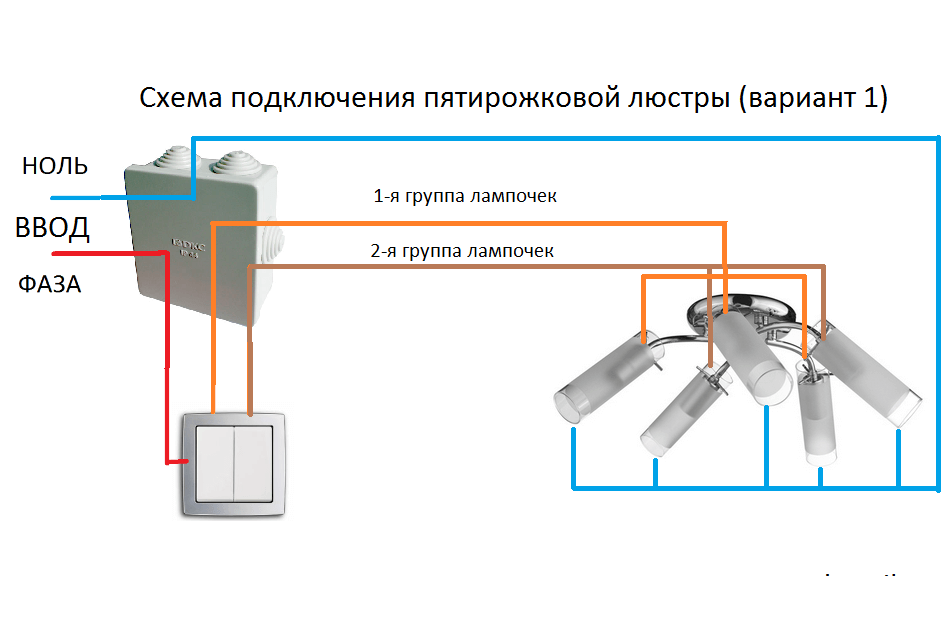

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов

Важно проконтролировать, чтобы в это соединение не попали другие провода

Перед тем как подключить люстру, проводники группируют

Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.

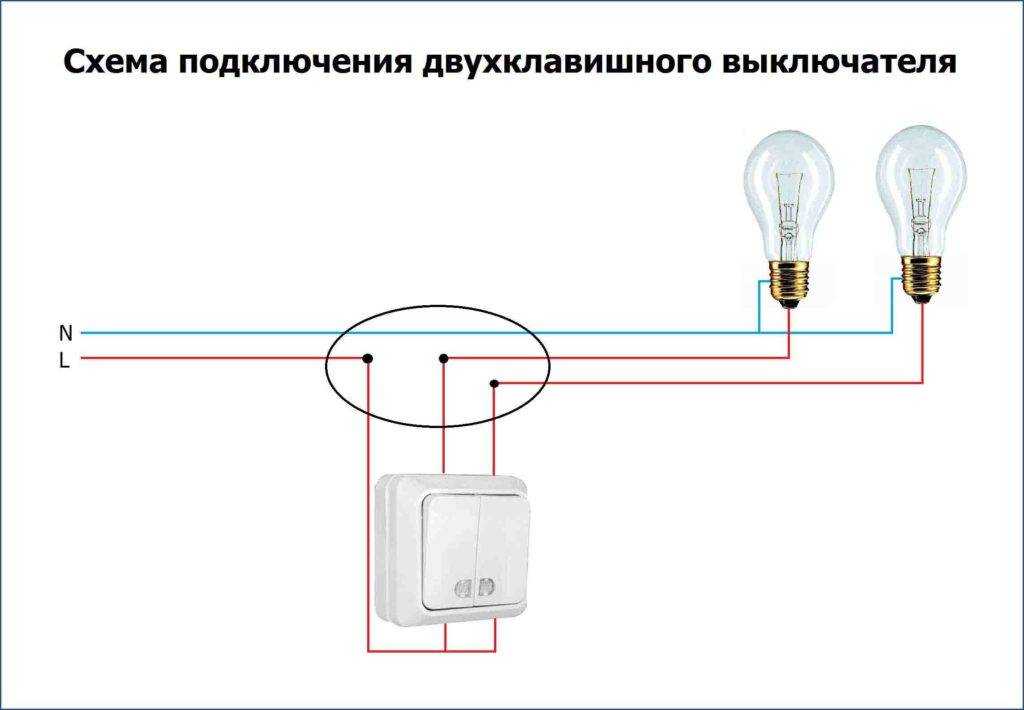

Схема подключения двухклавишного выключателя

Watch this video on YouTube

Подсоединение люстры к одинарному выключателю

Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.

Схема подключения люстры к одноклавишному выключателю

Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.

Техника безопасности

При выполнении подсоединения люстры, любых электрических работ необходимо соблюдать осторожность, быть предельно внимательным. Получение электротравмы вызывает остановку сердца, может произойти спазм дыхательных мышц

Правила достаточно просты:

  1. Проведение любых работ проводится только при отключении питания, даже если требуется поменять лампочку;
  2. Отключение напряжение производится на общем вводном автомате жилого помещения. Щелкнуть клавишами выключателя недостаточно, так как возможно изначально неправильное подключение;
  3. Весь инструмент должен иметь ручки, покрытые изоляционным материалом, без признаков повреждений;
  4. Перед началом выполнения работ необходимо убедиться, индикаторной отверткой, что напряжение отсутствует;
  5. Под ноги желательно постелить диэлектрический коврик, или использовать материал, который не проводит электричество.

Подключение люстры на два выключателя. Как подключить два светильника?

При установке светодиодных светильников к одинарному выключателю все соединения необходимо производить параллельно. Кроме этого, нулевые провода должны подключаться к общему нулевому проводу потолка. Подсоединение люстры на двойной выключатель имеет тот же принцип, его можно подробно изучить на специальной электрической схеме. Сам процесс довольно-таки удобный и не требует дополнительных знаний, однако всегда помните о своей безопасности.

Для того чтобы детально ознакомится с тем, как подсоединить диммер к светильнику, пятирожковую, трехрожковую или 5 рожковую люстру на два выключателя, советуем просмотреть специальное видео, где на практике изложена вся, интересующая вас, информация.

Не забывайте, что при любом подключении, будь то галогенная люстра, на 2 выключателя, с 6 лампами или на ниву, вы всегда должны помнить о технике безопасности. В обязательном порядке, временно прекратите подачу тока в квартиру и работайте в резиновых перчатках.

Для того, чтобы подсоединить светильник к двухклавишному выключателю необходимо использовать отдельные распределительные коробки, неважно будь это подсоединение трехрожковой, светодиодной или пятирожковой люстры. Установка светильника с 5 лампами происходит параллельным соединением проводов каждого рожка. Если вы приобрели китайскую люстру, то стандарты ее установки могут отличаться так же, как и качество самого товара

Просмотрев видео урок, вы ознакомитесь с тем, как подключить китайскую, галогеновую и диодную люстру. Кроме этого, вам подробно расскажут, как ее правильно подсоединить и повесить

Если вы приобрели китайскую люстру, то стандарты ее установки могут отличаться так же, как и качество самого товара. Просмотрев видео урок, вы ознакомитесь с тем, как подключить китайскую, галогеновую и диодную люстру. Кроме этого, вам подробно расскажут, как ее правильно подсоединить и повесить

Установка светильника с 5 лампами происходит параллельным соединением проводов каждого рожка. Если вы приобрели китайскую люстру, то стандарты ее установки могут отличаться так же, как и качество самого товара. Просмотрев видео урок, вы ознакомитесь с тем, как подключить китайскую, галогеновую и диодную люстру. Кроме этого, вам подробно расскажут, как ее правильно подсоединить и повесить.

Следуя всем указанным инструкциям и правилам, подключение пройдет быстро и без каких-либо проблем. Но, если вы все же не уверены в своих силах, обратитесь за помощью к профессионалам, ведь от этого может зависеть ваша жизнь.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.
