Характеристики труб для прокладки кабелей в почве
Для создания кабельных блоков (2. 3. 102.) разрешается использовать трубы:
- металлические (чугунные, стальные);
- асбестоцементные;
- бетонные;
- керамические;
- прочие.
Под прочими подразумеваются, в том числе, и пластиковые. Выбор материала зависит от уровня грунтовых вод, наличия агрессивной среды и блуждающих токов. При прокладке маслонаполненных однофазных кабелей трубы должны быть выполнены из немагнитного материала, причем в каждой из них прокладывается один кабель.
Сами трубы могут быть как жесткими, так и гибкими. В качестве гибких используется гофрированная полиэтиленовая или металлорукав. Каталог ДКС (диэлектрическая кабельная система) предоставляет большой выбор ассортимента.
Гофрированные трубы
Благодаря своей лёгкости и гибкости такие виды широко используются для прокладки в земле. Выпускаются в двух вариантах:
- армированные;
- неармированные.
Первые виды более прочные благодаря стальной проволоке, вмонтированной при изготовлении. Особенно удобна для монтажа двустенная труба. Внешний слой выполнен в виде гофры из ПНД, который обладает высокой прочностью. Внутренний –изготавливается из ПВД (полиэтилен высокого давления) и образует гладкую поверхность, это способствует более удобному протаскиванию кабеля.
ПНД легко переносит ультрафиолетовое излучение, не подвергается коррозии, всё это делает их применимыми для прокладки наружной (уличной) проводки. Некоторые виды снабжаются зондом – шнуром, протянутым через всю длину трубы. Это значительно убыстряет процесс монтажа.
Металлические трубы
Металл намного прочнее пластика, поэтому такие трубы прокладываются там, где особенно важна механическая прочность. Стальные трубы укладываются при пересечении:
- трамвайных и железнодорожных путей;
- автомобильных дорог;
- въездов в гараж или ограду;
- газо- и нефтепроводов;
- теплотрассы.
Также идет металл, если трасса проходит вдоль железнодорожных или трамвайных путей, а также внутри помещений, в том числе и в деревянных домах. Металлические трубы применяются для открытой и скрытой прокладок. В электротехнических помещениях вместо труб допустимо использование уголка и швеллера. Широко используются и для наружной установки (открытой, скрытой, под навесом).
Пластиковые трубы
Такой вид находит всё больше применение при прокладке кабеля или провода. Связано это с характеристиками:
- в отличие от металлических, пластиковые трубы не подвержены коррозии, благодаря чему срок службы увеличивается до 50 лет;
- являясь диэлектриком, дополнительно защищает кабель;
- не требуют заземления;
- стойки к химическим веществам и растворителям;
- ПНД может эксплуатироваться при температуре до -45 градусов.
Следует обратить особое внимание на сравнительно новый материал из сшитого пенополиэтилена (полиэтилена). В отличие от полиэтилена, сшитый полимер имеет ряд преимуществ:
- размягчение материала наступает при температуре +150 градусов, а плавится при +200 градусов;
- обладает большей жесткостью и прочностью на разрыв;
- имеет высокую пароизоляцию;
- способен восстанавливать форму при кратковременной деформации.
Сшитый полиэтилен используется для изоляции высоковольтных кабелей и труб, а наличие фурнитуры позволяет прокладывать трассы любой конфигурации.
Схема прокладки электропроводки в квартире
При прокладке кабеля по потолку схему электропроводки делается по следующему принципу.
Для света отходящих линий лучше сделать минимум две. Одна отходящая ветка для санузла, которую нужно подключить через УЗО или дифференциальный автомат. Вторая через обычный автомат защиты номиналом 10 А. Кабель для света используется трехжильный сечением 1,5 мм кв. обозначается как ВВГнг 3*1,5.
Типовая схема коммутации для выключателей выглядит следующим образом:
Количество розеточных групп в распределительном щите определяется количеством комнат. Розетки разводятся кабелем 3*2,5 мм кв. и защищаются автоматом защиты номиналом 16 А. Кроме розеток каждой из комнат на отдельные ветки следует подключить такие потребители как: кондиционер, духовой шкаф и роутер.
На отдельный дифференциальный автомат также следует подключить теплый пол: при его наличии, питающий кабель на лоджию, посудомоечную и стиральную машину (можно на один).
В мокрых зонах необходимо предусмотреть установку коробок уравнивания потенциалов (КУП). Для этого необходимо завести отдельный провод сечением не менее 6 мм кв. и установить КУП. От нее потом необходимо будет заземлить все металлические части (ванну, душевую кабину, каркас реечного потолка, распределительные коллекторы, а также корпуса розеток должны быть заземлены отдельным проводом). Последний момент вызывает много споров, но по правилам должно быть сделано так. О том как не нужно делать электрику здесь.

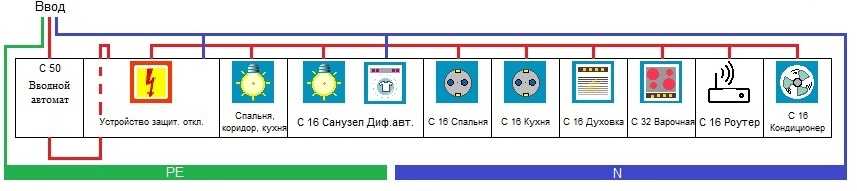

Типовая схема распределительного щита однокомнатной квартиры
При прокладке кабелей по полу распаячные коробки не требуются. Кабель заходит в подрозетник из пола, а второй выходит наверх к источнику света — коммутация происходит в подрозетнике.
Если нужно запитать несколько источников, то в подрозетник снизу зайдет два питающих провода (входящий и выходящий) затем второй выходит на следующую комнату и т.д. Таким же образом происходит и подключение розеток.
При таком шлейфе в группе розеток необходимо чтобы входящий питающий кабель был в одном крайнем подрозетнике а выходящий в другом крайнем подрозетнике тогда будет удобнее устанавливать сами розетки.
Для коммутации проводов в подрозетниках и в распаячных коробках удобнее всего пользоваться клемниками WAGO. Скрутки и сварка уходит в мезозойский период. Если все сделать верно, то выгорания клемников не будет. Все страшные картинки в интернете про оплавившиеся контакты таких клемников появляются из-за превышения допустимого тока как следствие неправильно подобранных автоматов защиты. Также следует приобретать оригинальную продукцию.
Производители и цены: есть ли разница?
Здесь надо сразу же понять, что основная составляющая себестоимости — количество материала, потраченное на изготовление. Плюс транспортные расходы. Чем выше качество пластика, и чем его больше в готовой конструкции (чем толще и прочнее стенки), тем выше цена. Как, впрочем, и у кабеля, где основной фактор ценообразования — количество и качество меди.
Так и ровно наоборот: самая низкая цена будет на дешевый пластик сомнительных эксплуатационных характеристик, которого еще и слегка недодали.
Не покупайте самый дешевый ноунейм!
Как объяснил Евгений, игра в экономию не стоит свеч. Разница в цене между низкопробной продукцией неизвестных производителей, коими наводнены рынки (особенно много копеечной гофры), и заводскими сертифицированными товарами несущественная.
Так, бухту нормальной трубы для монтажа внутренней электропроводки Вы купите примерно за 200 грн. (ориентир на бренды не меньше уровня Kopos, DKC, IEK). А за непойми-что отдадите на базаре 170-175 грн.
Какие именно риски прилагаются к низкому ценнику?
Во-первых, ноунейм продукция без сертификатов и документов, подтверждающих происхождение, более чем вероятно имеет дефекты, противоречащие стандартам. Возможны повреждения, разрывы, наплывы, вздутия, расслоение материала. Вследствие чего низкая степень износоустойчивости и высокая степень хрупкости. Большой вопрос и в количестве самого пластика — возможно, сэкономили именно на толщине стенок, и в состоянии ли такая гофра выполнить свою функцию, неизвестно.
Во-вторых, неизвестного качества пластик. Насколько он в действительности горючий/негорючий? Не хотелось бы проверять это в экстремальной ситуации. А вопрос токсичности? Безымянный производитель не предоставляет информацию о составе дешевого не сертифицированного материала, произведенного в кустарных условиях. Как убедиться, что в его формуле нет опасных пластификаторов — фталатов, или свинца, формальдегида, кадмия? А Вам и Вашим близким жить и дышать здесь десятилетиями.
Потому, делая электромонтаж в доме и прокладывая кабель в трубах, гораздо разумнее прокладывать в трубах из прочного негорючего и не представляющего риска токсичных испарений ПВХ, что подтверждается документами. Причем делать это по определенным правилам.
Почему водопроводные трубы не подходят для кабеля
Возможно, Вы неоднократно видели, как прокладку кабеля (например, до распределительного щитка частного коттеджа) выполняют в земле с помощью труб для технической воды. Так вот, это далеко не самое лучшее решение.
Полиэтиленовые трубы для технической воды — не целесообразны с точки зрения безопасности и экономии
Правда в том, что водопроводные трубы, если они без воды, очень резво горят (когда применяются как положено, с водой, то, ясное дело, не горят). Сразу основательный аргумент «против». В принципе, прокладывать кабель в водопроводных трубах можно, но только если вся конструкция закапывается под землю. В этом случае там нет кислорода, значит, нет и опасности горения.
А что до механической защиты? Здесь тоже большой вопрос. Электротехнические трубы для кабеля рассчитаны на то, что должны выдерживать нагрузку извне в виде сдавливания. А водопроводные держат напор воды изнутри, потому их производят стойкими на распор — это совершенно разная специфика и, соответственно, конструкция.
Надо также отметить экономическую нецелесообразность такого метода. Дело в том, что стоимость напорных водопроводных труб выше, чем электромонтажных.
В общем и целом, водопроводные трубы для проводки не используют потому, что:
- они дороже
- они горючие.
Но уж если в наличии есть лишний десяток метров водопроводной — до ближайшей хозяйственной постройки на дачном участке можете закопать ее с кабелем. Но электромонтажная все-равно на порядок лучше для прокладывания в земле, потому что укреплена именно от процесса сдавливания снаружи.
Не нуждаетесь в таком сомнительном компромиссе? Тогда придется выбирать из изначально предназначенных вариантов, чтобы проложить кабель в трубах.
