Как подключить генератор

Подключение с частичным использованием автоматики

Еще один способ – подключение простейшей автоматики. Принцип работы подобной системы относительно несложен.

В случае исчезновении централизованного электропитания нужно завести бензогенератор. Если в общей сети энергия отсутствует, контактор электрогенератора замыкается. При появлении централизованного энергоснабжения, контактор разомкнется.

АВР можно самостоятельно доработать. В ряде случаев дополнительно встраивается реле времени. В таком случае при запуске бензинового электроагрегата полная нагрузка будет включаться лишь через некоторое время, в течение которого электрогенератор прогреется, стабилизирует обороты и перейдет на рабочий режим функционирования.

Подобным способом можно как подключить бензогенератор, запускаемый вручную к сети дома, так и задействовать электрогенератор с электростартером.

Выбор

Покупатель должен с самого начала определить, какие технические параметры для него — самые важные. Стоит присмотреться к таким показателям:

  • Масса.
  • Габариты.
  • Мощность.
  • Потребление топлива.
  • Уровень шума.
  • Длительность работы.

Автоматизация и цена вопроса — параметры, к которым тоже присматриваются

Это важно для тех, кто интересуется, как подключать генератор к сети дома, схема которой размещается на специализированных сайтах

Работа генераторов

По параметрам

Многие сначала ищут ответ на вопрос о том, сколько фаз должно быть у генератора для максимально удобной эксплуатации. Для этого нужно понять, какие электроприборы будут подключаться. Трёхфазные варианты допускают соединение как с одно-, так и с трёхфазными приборами. Однофазные сочетаются только с одним видом потребителей. Но это не означает, что модели с большим количеством фаз станут лучшими при любых обстоятельствах.

На каждой фазе максимальная нагрузка должна составить не более 30%. Значит, реально владельцы не смогут использовать больше трети от номинальной мощности, которой изначально обладает розетка. Например — номинальная мощность трёхфазного генератора равна 6 кВт. Значит, не более 2 кВт можно снять с обычной розетки на 220 В. Нагрузки всё равно требуется распределять по нескольким фазам при подключении однофазного генератора к трёхфазной сети дома.

Обратите внимание! Для мощности также проверяют параметры приборов, которые планируется подключать

При этом важно иметь запас хотя бы на 20-30%. Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы

Топлива тоже будет расходоваться слишком много

Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы. Топлива тоже будет расходоваться слишком много.

Работы по подключению

По типу

Выпускаются синхронные и асинхронные разновидности устройств. Выбор предполагает внимательное изучение характеристик каждой из существующих моделей.

Устройство сети

Асинхронные

Главная их проблема — неспособность воспринимать так называемые пиковые нагрузки. Хотя и эти приборы можно использовать для сохранения нормальных показателей по напряжению. Они подходят для совместной эксплуатации с техникой, чувствительной к перепадам по напряжению:

  • Электронные устройства.
  • Вычислительная техника.
  • Медицинские приборы, поддерживающие бензиногенераторы.

Остаточная намагниченность ротора — главный источник энергии для таких приспособлений. Поэтому срок службы у асинхронных генераторов больше, чем у ближайших аналогов. Они не требуют применения систем с охлаждением, корпус агрегата полностью закрытый. Благодаря этому защита от пыли и влаги гарантирована в полном объёме.

Интересно! Асинхронный генератор невосприимчив к коротким замыканиям. Поэтому для сварочных аппаратов этот источник энергии — оптимальное решение. Но к перегрузкам подобные устройства могут быть весьма чувствительными. Поэтому запрещается их подключать к приспособлениям с первоначально высокими пусковыми токами.

Устройства с автозапуском

Синхронные

Качество тока в данном случае более низкое, если сравнить с предыдущим вариантом. Подходят, чтобы организовать аварийное питание при различных обстоятельствах:

  • Офисы.
  • Холодильные установки.
  • Электрооборудование в дачах, загородных домах.
  • Строительные объекты.

Есть у таких приборов и некоторые положительные качества:

  • Устойчивость к кратковременным перегрузкам.
  • Способность нормально переносить пиковые нагрузки, в том числе — при механической нагрузке.

Но защищённость от влаги с пылью и грязью хуже, чем у асинхронных конструкций. Ведь для охлаждения таким генераторам требуется пропустить через себя определённое количество воздуха. Синхронный генератор понадобится, если применяются приборы, работающие с реактивной нагрузкой. Тогда мощность будет меньше.

Перекидные рубильники

Фазность

О ней уже было сказано выше. Покупать трёхфазные генераторы стоит только при наличии в доме потребителя с соответствующими характеристиками. Если же все приборы однофазные — то и генератор выбирается такого типа. Это касается даже ситуаций, когда есть трёхфазная сеть, соединённая с домом.

Соединение с сетью

Техника безопасности

Каждый владелец помещения может выбрать интересующий его вариант установки для производства энергии и самостоятельно произвести его установку. Для этого необходимо минимум средств и специальных инструментов

Основное внимание нужно уделить мелочам. Подключение следует делать в специально отведенной части помещения или в отдельной пристройке

Как уже было сказано, остановить свой выбор можно как на бензиновом, так и на электрическом типе генератора. Каждый из них имеет свои преимущества. При условии правильного и безопасного подключения, недостатков обнаружено не будет. Не стоит забывать, что техника безопасности включает в себя несколько основных и простых пунктов, которые уберегут от травм и повреждения оборудования.

О чем нужно помнить:

Критически важно перед монтажом посоветоваться с профессионалами или, на крайний случай, изучить соответствующую информацию;
Нужно подготовить помещение, обеспечить его системой вентиляции или просто постоянным проветриванием;
Каждый из типов генератора требует подключения определенного дополнительного оборудования (его в любом случае нужно приобрести);
Переключение разных автоматов и настройка всей системы должна проводиться аккуратно, ведь с током не играются;
Если выбор пал на дорогой и качественный генератор, лучше обратиться за помощью к специально обученному сотруднику одной из фирм – он подключит все правильно и покажет, как эксплуатировать генератор правильно.

Не упомянут только дизельный тип устройства. Он менее популярен, но в последнее время его начинают покупать все чаще. Никаких сложных систем и механизмов его подключения не существует. Принцип приблизительно таков же, как и в случае с бензиновым образцом. Все те же условия его оборудования, техника безопасности при подсоединении и два способа подключения – с помощью перекидного рубильника и блока ABP. Каждый из них обеспечивает безопасное и непрерывное функционирование генератора.

Подключение генератора!

Итак, как же правильно подключить генератор? Способов подключения несколько.

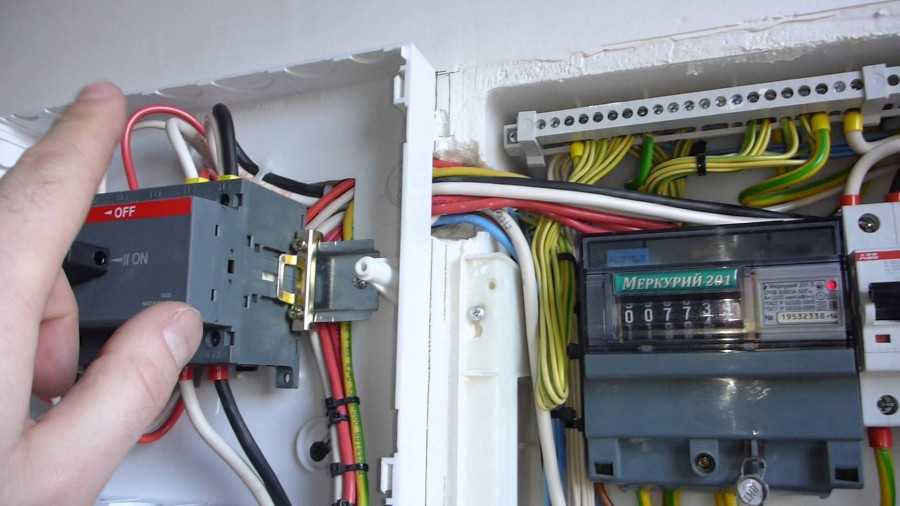

1) Перекидной рубильник либо переключатель

Самый простой способ — это использовать перекидной рубильник в три положения 1-0-2, то есть, в первом положении объект (дом, офис) будет подключен к промышленной сети, в положении «0» нагрузка отключается. При переключении в положение «2» нагрузка подключена к резервному источнику электричества — генератору

Обращаем ваше внимание на то, что рубильник либо переключатель должен находиться после счётчика, но перед вводными автоматами

2) Простейший блок АВР на контакторах

Второй способ немного сложнее. В данном случае используем простейший АВР с приоритетом основного ввода. Алгоритм работы устройства достаточно прост.

При пропадании городского электричества подходите к генератору и заводите его, если в основной сети нет электричества, замкнется контактор генератора. При появлении электричества в основной сети контактор генератора размыкается и включается контактор генератора.

Путем нехитрых манипуляций можем слегка усовершенствовать этот «полуАВР», и тогда при появлении электричества в городской сети, дополнительное реле будет глушить генератор.

Данный тип подключения бензинового или дизельного генератора к существующему объекту позволяет подключить генератор, как с ручным запуском, так и генераторы оборудованные электростартером.

3) Блок автоматического управления генератором

Третий способ подключения генератора к дому. Для переключения нагрузки с города на генератор рекомендуем использовать полноценный АВР — автоматическое включение резервного питания.

Этот способ, пожалуй, самый оптимальный. В данном случае блок автоматики (АВР) контролирует наличие напряжения в основной сети и в случае пропадания напряжения автоматика (АВР) самостоятельно запускает бензиновый, дизельный или газовый генератор, прогревает и переключает нагрузку на миниэлектростанцию. При появлении электричества в основной сети происходит переключение нагрузки с генератора с последующей остановкой бензинового или дизельного генератора.

Единственный минус, в данном случае, это стоимость устройства запуска генератора (АВР) и стоимость самих монтажных работ, так как для коммутации генератора и системы АВР необходимы знания и навыки по подключению. Также необходимо учесть, что для работы установки в автоматическом режиме, генератор должн быть оборудована электростартером.

Заземление

Сам принцип работы генератора предполагает периодическое возникновение на его корпусе статического электричества, поэтому все стационарно устанавливаемые устройства в обязательном порядке нуждаются в отдельном контуре заземления.

Идеальный вариант это создание полноценного заземляющего контура, но в целом можно обойтись и простейшим способом, для которого понадобятся металлический прут, длиной 1,5-2 метра, стальной болт или хомутовое соединение и мягкий медный провод. К железному пруту приваривается болт, а сам штырь забивается на всю длину в землю. Медный провод прикручивается одной стороной к болту (или зажимается хомутом), а другой к корпусу генератора – заземление готово.

Это все основные способы как подключить бензогенератор к сети дома и возможные нюансы. Представленные схемы помогут определить, стоит ли устанавливать системы автозапуска или проще будет обойтись ручным переключением. Разумеется, что при установке каждого отдельного генератора, блока АВР или самодельной системы автозапуска, могут возникнуть дополнительные вопросы, но решать их уже придется в каждом случае отдельно в зависимости от модели устройства и схемы домашней электросети.

Подключение с помощью переключателя

Простейший способ подсоединения генератора осуществляется с использованием переключателя. Переключатель работает в трех положениях. В исходном положении подключение объекта осуществляется к централизованной электросети, без участия бензогенератора.

При переходе рубильника в следующее положение происходит полное обесточивание объекта. При следующем повороте рубильника питание домашней сети переключается на резервный источник — бензогенератор.

Имейте ввиду, что если суммарная мощность всех потребителей составляет 6 киловатт, то переключатель должен поддерживать не менее 30 Ампер.

Подбор электрогенератора

Домашняя электростанция представляет собой двигатель внутреннего сгорания и вращающийся генератор, который вырабатывает электроэнергию. Наиболее распространены четырехтактные модели с максимальной частотой 3 тыс. оборотов. Объем топливного бака в бытовых моделях – 10-15 литров. Основной критерий выбора должна быть область использования. Генераторы могут выступать основным источником энергии, но чаще – это резерв при аварийной ситуации.

При выборе стоит обратить внимание на некоторые параметры:

  • моторесурс;
  • мощность;
  • экономичность;
  • удобство.

При подключении важно обеспечить слаженную работу 3 элементов:

  • домашней сети – потребителя;
  • централизованной цепи подачи;
  • кабеля от резерва.

Перед подключением определяются со следующими моментами:

  • безопасное и экономичное расположение электрогенератора;
  • частота сбоев подачи электроэнергии в общей сети, необходимость в автоматики;
  • рассчитанная мощность потребления с учетом запаса и потерь.

Требуется обеспечить подходящую схему подключения.

Непрерывна подача энергии стоит достаточно дорого, частный дом редко нуждается в подобном обеспечении. На важные потребители электроэнергии, такие как компьютер, можно подключить бесперебойный источник питания.

В первую очередь необходимо рассчитать мощность потребляемой энергии. Она является суммой мощностей нагрузок, которые запланировано подключить. Дополнительно прибавляют запас в размере 30% от суммарного значения. Это требуется для учета пусковых токов двигателей бытовой техники, которые в 2-3 раза превышают допустимых. По расчетной мощности можно выбирать агрегат.

Пример расчета. В доме установлена стиральная машина 2 кВт, холодильник – 0,5 кВт, электроплита – 3 кВт, общее освещение – 0,5 кВт, телевизор компьютер – 0,5 кВт. Суммарная мощность составляет 6,5 кВт, но при учете запаса расчетное значение повысится до 8,5 кВт.

Схема подключения к домашней сети бензинового генератора должна быть наиболее простой. Главное, чтобы она была правильной и позволяла обеспечить агрегат требуемой нагрузкой.

Установка блока АВР с автозапуском бензогенератора

В свете вышесказанного было бы очень полезным устройство, вообще исключающее вмешательство человека в работу системы аварийного электроснабжения. Такие приборы действительно есть и работают они полностью бесперебойно, но только с генераторами, укомплектованными электрическим стартером и штатной системой останова.

Разрабатывать подобную систему самостоятельно — хлопотное дело, достойное отдельного обсуждения. При неправильной организации работы велик риск испортить оборудование. Например, если генератор имеет поломку моторной части, его принудительный многократный запуск вызовет, по меньшей мере, глубокий разряд аккумулятора, а в худшем случае приведёт к выходу из строя обмоток электростартера.

Есть два варианта подобных устройств, первый — штатный блок электронного управления, поставляемый вместе с генератором и устанавливаемый с ним в одном помещении. Такой блок подключается согласно приложенной в инструкции схеме и управляет он только запуском и остановкой двигателя, в некоторых случаях берёт на себя задачу регулировки оборотов и выдаваемой мощности. Основная коммутация резервного ввода выполняется контакторами по схеме, которую мы описывали ранее. Только в этом случае нормально разомкнутый контакт на основном вводе протягивается сигнальным слаботочным проводом до блока управления, чтобы текущее состояние городской линии давало понять электронике, когда следует вводить в работу или останавливать генератор.

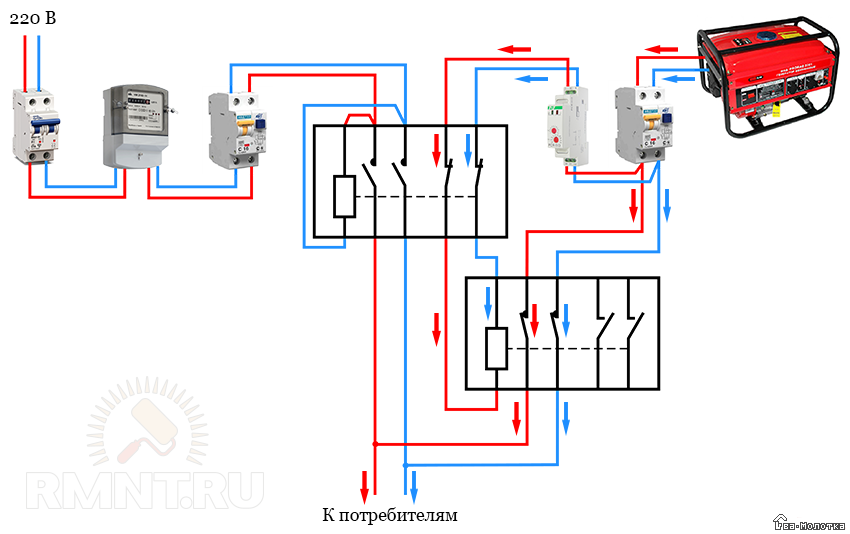

1 — блок автоматического запуска генератора; 2 — контактор основного ввода; 3 — контактор резервного ввода

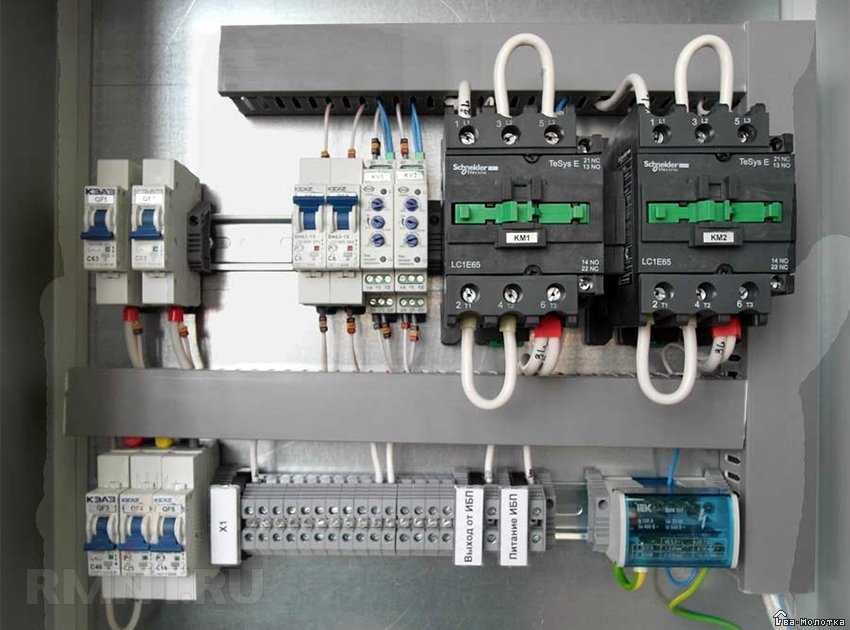

Второй вариант — комплектные устройства АВР с автозапуском. Это не очень обширный спектр устройств, но все они требуют установки на генератор дополнительного оборудования: электрического привода дроссельной заслонки и стартера с аккумулятором.

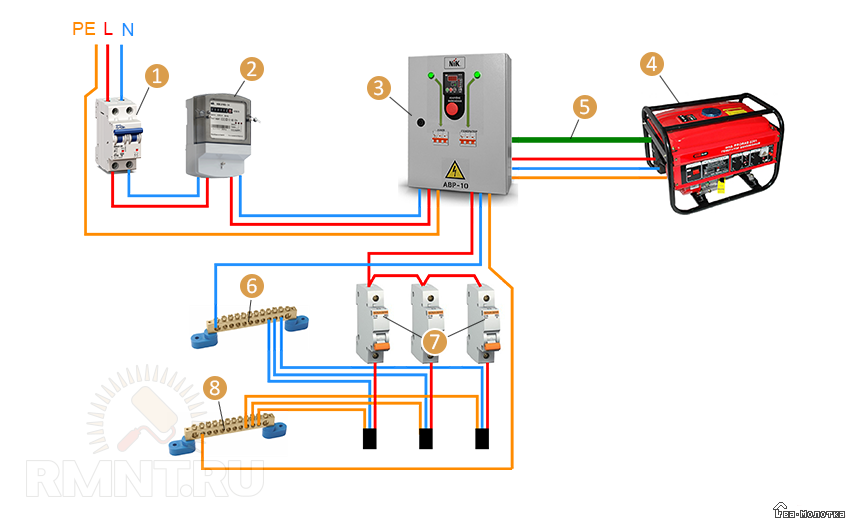

Подключение генератора через АВР: 1 — вводный автомат; 2 — счётчик; 3 — щит АВР; 4 — генератор; 5 — управляющий кабель; 6 — нулевая шина; 7 — автоматы потребителей; 8 — шина заземления

Преимущество таких систем в том, что они имеют всё необходимое «из коробки» и полностью заменяют вводно-распределительное устройство, включая встроенные защиты по току, а иногда даже имеют систему защиты от перенапряжений и утечек. Всё что нужно для подключения — присоединить жилы вводов и шины потребителей на устройства коммутации, а также соединить вторичную клеммную колодку с дополнительным оборудованием генератора с помощью четырёх- или пятижильного провода.

Генераторы однофазного образца

Однофазные генераторы показывают удивительную эффективность. Они настолько просты по своей сути, что оборудовать дом таким механизмом может буквально каждый. Но здесь возникает одно затруднение. Называется оно «три фазы». Действительно, электричество в преимущественном количестве всех зданий поступает по трехфазной сети. Из этой ситуации также есть выход.

Некоторые профессионалы часто спорят по этой теме. Одни говорят, что если в системе три фазы – значит, и генератор необходимо приобретать трехфазный. Другие же утверждают, что и однофазным можно вполне обойтись. Какой же вариант является единственно верным?

Правильно будет – купить устройство, рассчитанное на одну фазу. Почему? Потому трехфазная сеть характерна тем, что на первой фазе происходит спад напряжения, а на остальных двух – возрастание. Результат – перекос фаз и дальнейшая поломка агрегата. Помимо него, моментально могут выйти из строя и все приборы и техника, которая была подключена в тот момент. Исходя из этого, выбор очевиден. Одна фаза – надежная работа генератора!

Как обеспечить автоматическое переключение

Если щиток с ВРУ расположен в труднодоступном месте или вы просто не желаете каждый раз выполнять переключение вручную, можно положиться на устройство автоматического переключения. Его схема также предельно проста, нужно лишь два модульных контактора с количеством контактных пар, равным числу фаз питания, а также парой нормально открытых и нормально замкнутых дополнительных контактов.

В обычном режиме работы городской ввод все время находится «на подхвате» включенного контактора, у которого цепь питания катушки подключена напрямую к питающей сети до разрыва. Если электричество на городском вводе пропадает, контактор отбросит и замкнётся нормально закрытая пара дополнительных контактов, которая включит второй контактор резервного ввода, или, по крайней мере, замкнёт цепь питания его катушки.

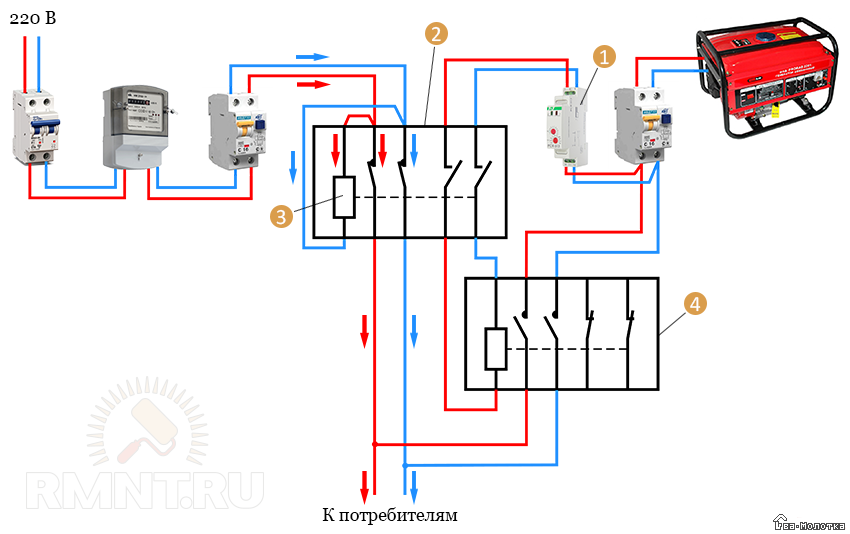

1 — реле времени; 2 — контактор основного ввода; 3 — управляющая катушка контактора; 4 — контактор резервного ввода

Подключение «аварийного» контактора также выполняется до разрыва питающей сети от генератора, поэтому до его запуска устройство будет оставаться в выключенном состоянии. Здесь очень полезно добавить в цепь модульное реле времени, чтобы питание потребителей включалось спустя минуту-две после запуска генератора. Это позволит двигателю прогреться и выйти в рабочий режим перед принятием основной нагрузки.

При этом цепь питания второго, резервного контактора, следует пропустить через нормально закрытый контакт коммутатора основного ввода. Таким образом, при повторном появлении напряжения на городской линии первый контактор снова включится и разомкнёт цепь питания второго ввода. Конечно, здесь бы следовало добавить устройство останова генератора, но в крайнем случае он будет некоторое время работать на холостом ходу с минимальным потреблением топлива.
