Выбор сечения кабеля для электропроводки

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику

При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату

Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2	Диаметр проводника, мм	Медный провод	Алюминиевый провод
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
220 В	380 В	220 В	380 В
0,5 мм2	0,80 мм	6 А	1,3 кВт	2,3 кВт
0,75 мм2	0,98 мм	10 А	2,2 кВт	3,8 кВт
1,0 мм2	1,13 мм	14 А	3,1 кВт	5,3 кВт
1,5 мм2	1,38 мм	15 А	3,3 кВт	5,7 кВт	10 А	2,2 кВт	3,8 кВт
2,0 мм2	1,60 мм	19 А	4,2 кВт	7,2 кВт	14 А	3,1 кВт	5,3 кВт
2,5 мм2	1,78 мм	21 А	4,6 кВт	8,0 кВт	16 А	3,5 кВт	6,1 кВт
4,0 мм2	2,26 мм	27 А	5,9 кВт	10,3 кВт	21 А	4,6 кВт	8,0 кВт
6,0 мм2	2,76 мм	34 А	7,5 кВт	12,9 кВт	26 А	5,7 кВт	9,9 кВт
10,0 мм2	3,57 мм	50 А	11,0 кВт	19,0 кВт	38 А	8,4 кВт	14,4 кВт
16,0 мм2	4,51 мм	80 А	17,6 кВт	30,4 кВт	55 А	12,1 кВт	20,9 кВт
25,0 мм2	5,64 мм	100 А	22,0 кВт	38,0 кВт	65 А	14,3 кВт	24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

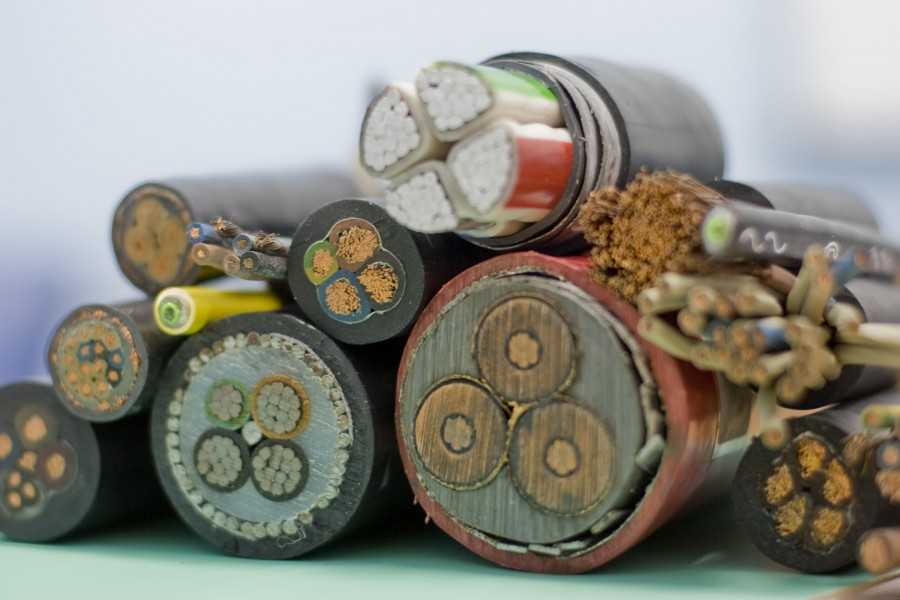

Разновидности изоляции

Жилы покрываются изоляцией с целью предотвращения пробоя силой тока. Изоляция может покрывать как жилы по отдельности, так и все вместе. На современных кабелях присутствует, как правило, полимерная или резиновая изоляция.

Например, кабели с поливинилхлоридной изоляцией используются в тяжелых температурных условиях или при возможности контакта с щелочами.

Надеемся, что в данном материале вы нашли ответ на свой вопрос, и теперь сделаете правильный выбор при покупке силового кабеля. Помните, что вариант из меди подойдёт для дома лучше и не забывайте смотреть на отзывы по каждой модели в интернет магазинах.

Выбор ПВХ ПНД Мет.рукава для кабеля

Число жил, сечение кабеля	Диаметр трубы мм.	Допустимый длительный ток (А) для проводов и кабелей при прокладке:
ПВХ (ПНД)	Мет.тр. Ду	в воздухе	в земле
1	1х0,75	16	20	15	15
2	1х1	16	20	17	17
3	1х1,5	16	20	23	33
4	1х2,5	16	20	30	44
5	1х4	16	20	41	55
6	1х6	16	20	50	70
7	1х10	20	20	80	105
8	1х16	20	20	100	135
9	1х25	32	32	140	175
10	1х35	32	32	170	210
11	1х50	32	32	215	265
12	1х70	40	40	270	320
13	1х95	40	40	325	385
14	1х120	50	50	385	445
15	1х150	50	50	440	505
16	1х185	50	50	510	570
17	1х240	63	65	605
18	3х1,5	20	20	19	27
19	3х2,5	20	20	25	38
20	3х4	25	25	35	49
21	3х6	25	25	42	60
22	3х10	25	25	55	90
23	3х16	32	32	75	115
24	3х25	32	32	95	150
25	3х35	40	40	120	180
26	4х1	16	20	14	14
27	4х1,5	20	20	19	27
28	4х2,5	20	20	25	38
29	4х50	63	65	145	225
30	4х70	80	80	180	275
31	4х95	80	80	220	330
32	4х120	100	100	260	385
33	4х150	100	100	305	435
34	4х185	100	100	350	500
35	5х1	16	20	14	14
36	5х1,5	20	20	19	27
37	5х2,5	20	20	25	38
38	5х4	25	25	35	49
39	5х6	32	32	42	60
40	5х10	40	40	55	90
41	5х16	50	50	75	115
42	5х25	63	65	95	150
43	5х35	63	65	120	180
44	5х50	80	80	145	225
45	5х95	100	100	220	330
46	5х120	100	100	260	385
47	5х150	100	100	305	435
48	5х185	100	100	350	500
49	7х1	16	20	14	14
50	7х1,5	20	20	19	27
51	7х2,5	20	20	25	38
52	10х1	25	25	14	14
53	10х1,5	32	32	19	27
54	10х2,5	32	32	25	38
55	14х1	32	32	14	14
56	14х1,5	32	32	19	27
57	14х2,5	40	40	25	38
58	19х1	40	40	14	14
59	19х1,5	40	40	19	27
60	19х2,5	50	50	25	38
61	27х1	50	50	14	14
62	27х1,5	50	50	19	27
63	27х2,5	50	50	25	38
64	37х1	50	50	14	14
65	37х1,5	50	50	19	27
66	37х2,5	63	65	25	38

Определение сечения кабеля по диаметру

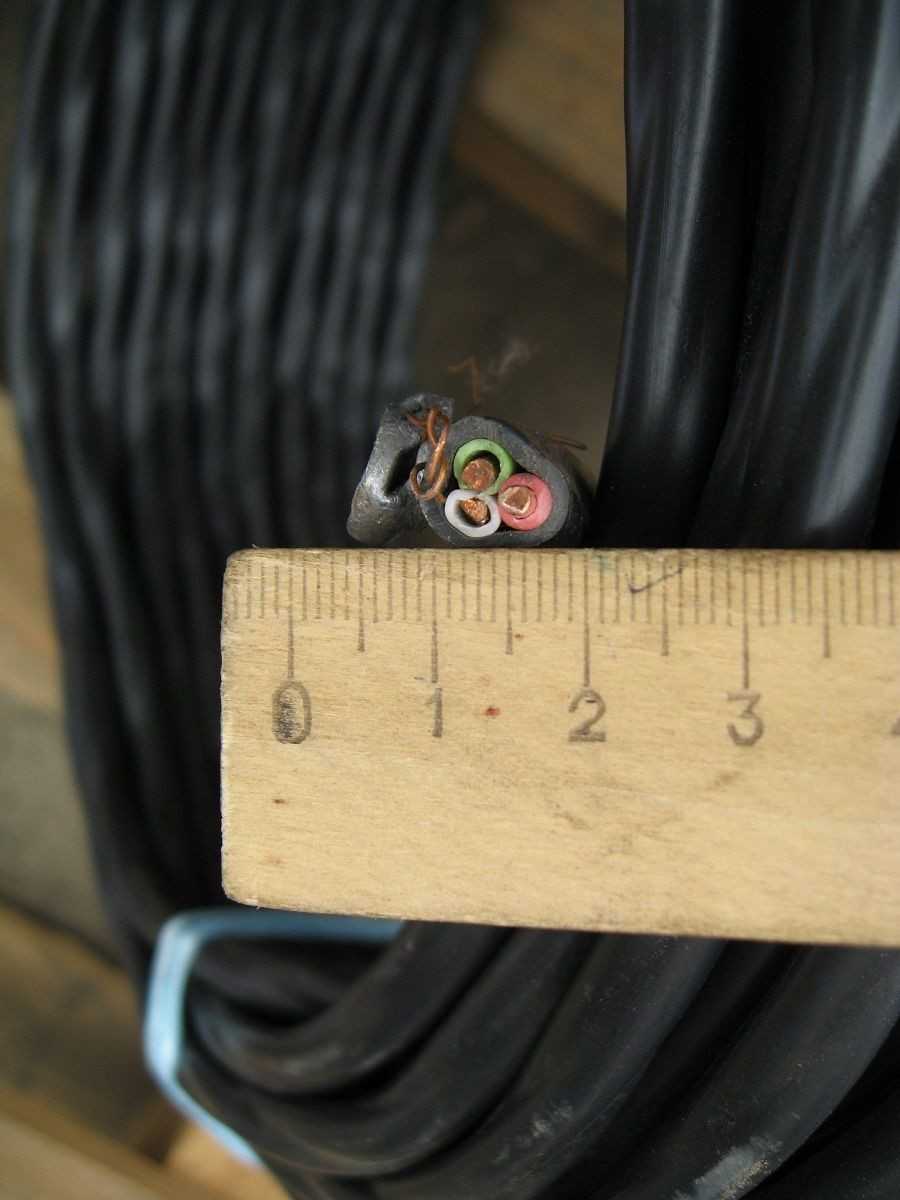

Если у Вас есть возможность замерить диаметр жилы кабеля, естественно голой, без изоляции, значит можно определить сечение этой жилы. Опять у нас два пути: формула или таблица. Каждый пусть выбирает, что ему удобнее.

Формула: пидэквадратначетыре. Это все знают. Измеряем диаметр провода (линейка, штангенциркуль, микрометр), повторюсь очищенного. Значение возводим в квадрат, умножаем на число пи (равно 3,14) и делим на 4. Получаем значение сечения. Примерное, ведь погрешности тут и в числе пи и в самом измерении.
Хотите, вот таблица элементарная — измеряем диаметр, смотрим соответствует ли заявленному на бирке сечению.

Если провод многожильный, то либо каждую жилу измеряем, а потом считаем их число. Ну и умножаем число на диаметр одной и далее по схеме, приведенной выше. Либо, если они хорошо скручены в форме круга на конце, производим замер как на одножильном.

Последние статьи

Самое популярное

Выбор сечения кабеля по току

Суть выбора аналогичная, только теперь у нас есть ПУЭ, где прописаны токи, но сами токи нам неизвестны. Хотя, постойте… Ведь мы знаем мощности приборов и можем по формуле вычислить величины токов. Да и токи могут быть написаны в паспортах на изделия. Аналогично смотрим в таблицы ниже. Это уже таблицы из официальных документов, так что придраться не к чему.

Выбор сечения провода с резиновой или ПВХ изоляцией по допустимому току

Данные провода наиболее распространены, поэтому и приведена эта таблица. В ПУЭ же имеются другие таблицы на все случаи жизни для проводов, кабелей, шнуров с оболочкой и без при прокладке в воде, земле и воздухе. Но это уже частные случаи. Кстати, таблица что приведена при расчете по мощности полностью является частным случаем таблиц выбора по току, которые являются официальными и описаны в ПУЭ.

Полезно знать

Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 — алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.

Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.

При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм2. Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм2.

Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах соединения алюминиевой и медной проводки, в случае появившейся такой необходимости.

На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.

Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм2 и их вполне хватает.

Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм2. Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.

Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.

Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.

Напоследок рекомендуем просмотреть полезное видео по теме:

Надеемся, предоставленные стандартные сечения кабелей и проводов, а также таблицы, с помощью которых можно выбрать подходящий размер жил, помогли вам полностью разобраться с данным вопросом!
