Что такое соединительная муфта для кабеля

Области применения

Муфты нашли широкое применение на энергетических и коммуникационных объектах. Их устанавливают в электрические цепочки между оборудованием, при объединении разнообразных линий в одну сеть.

Существует несколько нюансов, влияющих на конструкцию соединения:

Разновидность соединяемых проводников

Принимают во внимание диаметр, материал изолятора, тип металла токопроводящей конструкции.
Диаметр провода, а также материал, наружной оболочки.
Назначение кабеля (силовой, для связи), разрешенное напряжение, тип передаваемых сигналов.. Кабельные муфты используют для всех типов прокладки — подземных и воздушных

На месте стыковки проводник надежно защищен от влияния осадков, механических повреждений. Соединение прочное и обеспечивает качественный электрический контакт проводов

Кабельные муфты используют для всех типов прокладки — подземных и воздушных. На месте стыковки проводник надежно защищен от влияния осадков, механических повреждений. Соединение прочное и обеспечивает качественный электрический контакт проводов.

Муфтовая конструкция дает возможность упорядочивания местоположения каждого проводника в ячейке соединительной кассеты. Благодаря этому создается герметичный контакт изоляционных элементов и наружной бронированной оболочки. Корректно выбранное и установленное устройство почти не дает искажений электрического сигнала и не меняет напряжение и токи в силовых кабелях.

Подбор муфты по маркировке кабеля.

1; 3 кВ Для кабеля с бумажной пропитанной изоляцией ААШв(п), АСБГ, АСБл, АСБ2л, ААБл, ААБ2л, АСБл, ААБл, ААБ2л, АСШв, СБл, СБ2л, СП, СПГ, СШв, СБШв, СПШв, ААБлГ, ААБ2лШв(п), ААПл, ААП2л, ААП2лГ, ААП2лШв, АСШв, АСБ2лШв Концевые 3 КВ(Н)Тп-1
4 КВ(Н)Тп-1
4 КВТп-1
4 КНТп-1
Соединительные 3 СТП-1
4 СТП-1
4 СПтп-1 (СИП)
Для кабеля с пластмассовой (ПВХ и сшитый полиэтилен) изоляцией АВВГ, ВВГ, АПвВГ, ПвВГ Без брони Концевые 3 ПКВ(Н)Тп-1
4 ПКВ(Н)Тп-1
5 ПКВ(Н)Тп-1
Соединительные 3 ПСТ-1
4 ПСТ-1
5 ПСТ-1
АВБбШв, ВБбШв, АПвБбШв, АПвБбШп, ВБВ, АВВБ, АВВБГ, ПвБбШв(п). С броней Концевые 3 ПКВ(Н)Тпб-1
4 ПКВ(Н)Тпб-1
5 ПКВ(Н)Тпб-1
Соединительные 3 ПСТб-1
4 ПСТб-1
5 ПСТб-1
4 жилы тип изоляции не известен Все вышеперечисленные Концевые 4 КВ(Н)Тп-1 (универсальная)
Соединительные 4 СТп-1 (универсальная)
Для кабеля с бумажной изоляцией, используемого для горэлектротранспорта ААГ, ААШВ, АСГ, ААБ2Л, АСБЛ Концевые 1 КТ-1
Соединительные 1 СТ-1
Для кабеля с пластмассовой изоляцией, используемого для метрополитена АВБбШнг, ВБбШнг, ПвБВнг, АПвБВнг Концевые 1 ПКВТ(б)-1
1 ПКВТ(б)-3
Соединительные 1 ПСТ(б)-1
1 ПСТ(б)-3
6 кВ Для кабеля с резиновой изоляцией КГЭ, КГЭ-ХЛ Концевые 3 РКВТп-6
Для кабеля с ПВХ изоляцией АВВГ, ВВГ, АВБбШв, ВБбШв, ВБВ, АВВБ, АВВБГ Концевые 3 ПКВТПб-6
3 ПКНТПб-6
Соединительные 3 ПСТПб-6
10 кВ Для кабеля с бумажной изоляцией ААШв(П), ААБл, ААБлГ, ААБ2л, ААБ2лШв(п), ААПл, ААП2л, ААП2лШв, АСБ, АСБГ, АСБл, АСБ2лГ, АСБ2л, АСБл, АСП, АСПГ, АСКЛ, АСШв, АСБ2ЛШВ, СБ, СБГ, СБл, СБ2л, СБ2лГ, СП, СПГ. Концевые 3 КВТп-10
3 КНТп-10
Соединительные 3 СТп-10
Для кабеля с изоляцией из сшитого полиэтилена (СПЭ) АПвВ-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвПу2г-10, ПвВ-10, ПвП- 10, ПвПг-10, ПвПу-10, ПвПуМО, АПвПу-10. Концевые 1 ПКВТ-10
1 ПКНТ-10
3 ПКВТпб-10
3 ПКНТпб-10
Соединительные 1 ПСТ-10
3 ПСТб-10
3-жильные БПИ-СПЭ ААБл, АСБГ, АСБл, АСШв, АПвВ-10, АСШв, ПвВ-10, ПвП-10 АПаП-10 и их модификации. переходные 3 СПТп-10 БПИ-Зж СПЭ
3 СПТп-10 БПИ-1ж СПЭ
3 ПСПТп-10 СПЭ-1ж СПЭ

Устройства со звездочками

Муфты со звездочками способны поддерживать большие обороты. Показатель допустимого давления у них стартует от 3 бар. При этом корпуса делаются с кожухами. Многие модели имеют барабан с нарезными выступами. Накладки устанавливаются только на передних кольцах. В задней части конструкций, как правило, находятся переходники.

Также муфты оснащаются специальными горловинами для заливки масла. Если говорить про параметры, то диаметр корпуса в среднем составляет 5.5 см. Пружины рассчитаны на нагрузку от 6 Н. Ведомые пластины устанавливаются под углом не более 30 градусов. Некоторые модификации делаются с вилками. Выходные отверстия у них находятся в нижней части конструкции

Также важно упомянуть о том, что существуют муфты на канальных переходниках. Кольца для таких устройств подходят только с двойными наладками

Большинство моделей делаются с отливными пластинами малого размера.

Распространенные ошибки во время установки соединительных муфт

Загрязненные поверхности

Установка соединительного элемента на кабель зачастую проводится в условиях траншей или котлованов, где достаточно тяжело следить за чистотой рабочего пространства. Однако во время работы с муфтами следует использовать дополнительные защитные средства в виде пленок. Требуется следить за чистотой и инструментов и расходных материалов, а также вовремя удалять загрязнения.

Нарушение технологии монтажа соединителей

Габариты соединительных трубок и проводов должны соответствовать требованиям завода-производителя. В противном случае со временем могут появиться некоторые дефекты. Их необходимо заблаговременно обнаружить и затереть напильником, после чего обработать площадь шлифовальным кругом. Также шлифовке нужно подвергнуть выступающие элементы крепежных деталей. После завершения данных работ следует тщательно убрать образовавшиеся опилки.

Неравномерность толщины изоляции манжеты

Данная проблема может возникнуть во время усадки рукава с толстыми стенками методом термоусадки. Во избежание этого необходимо равномерно разогреть всю обрабатываемую площадь. В некоторых случаях сделать это невозможно из-за условий работы.

Применение согнутого отражателя из жести дает возможность равномерно распределить тепло по всей поверхности для обеспечения одинакового прогрева клеевого состава, который присутствует в герметике, и его равномерного распределения.


Установленная соединительная муфта

Нарушенная герметичность муфт

У деталей, которые устанавливаются на высоковольтные силовые линии, имеется три герметичных пояса:

  • межфазный пояс;
  • внутренний (в корпусе);
  • на внешней поверхности соединения.

Для усадки внешних герметичных поясов используются дополнительные герметизующие средства для обработки стыков. После термической обработки клеевой состав должен выступать за края стыка и создать своеобразный барьер для предотвращения попадания вредных веществ.

Если вещество не выступило, значит, была допущена ошибка во время данного процесса. Также перед тем, как начать работы по укладке собранного соединения в почву необходимо провести тщательную ревизию для обнаружения возможных дефектов. Если вы обнаружили повреждения изоляционного слоя, необходимо монтировать ремонтный рукав с клеевым основанием.

Воздушные массы в муфтах

Каждая полость между элементами муфты должна быть заполнена герметизующим материалом. Если в корпусе муфты образуется воздушная масса, то несомненно начнется процесс образования ионов.

Если подвести итог, то соединительные элементы для силовых линий должны устанавливаться согласно строгим рекомендациям и с соблюдением определенных правил. Все действия должны проводить специалисты, поскольку данные операции требуют высокой квалификации и наличия приличного багажа опыта. Самостоятельно делать это не рекомендуется.

Вернуться к содержанию

Типы муфт, их классификация

Кабельная арматура в зависимости от своего назначения и сферы применения бывает нескольких типов (ГОСТ 13781.0-86). Для удобства рассмотрения данные сведены в таблицу:

№ п/п Тип муфты Назначение Обозначение
1. Соединительные Соединение отрезков кабелей С
2. Ответвительные Подсоединение к основной силовой трассе распределительных кабелей О
3. Соединительно-переходные Коммутация кабелей с пластиковой изоляцией и их аналогов с иными видами изоляции СП
4. Стопорные Коммутация кабелей с изоляцией из пропитанной бумаги на трассах с большим наклоном, для исключения стекания пропиточного состава СТ
5. Стопорно-переходные Коммутация кабелей в несколько жил с изоляцией из пропитанной бумаги и одножильных изделий с иной изоляционной оболочкой СТП
6. Концевые под наружный монтаж Кабельное оконцевание за пределами помещений КН
7. Концевые мачтовые Кабельное оконцевание при выходе на воздушную ЛЭП вне зданий КМ
8. Концевые под внутренний монтаж Кабельное оконцевание внутри зданий, помещений КВ

Классификация электротехнических устройств предусматривает их маркировку, которая включает в себя:

  1. Сведения о применяемой изоляции: П – из пластмассы (изоляция из бумаги не указывается)
  2. Информация о типе муфты (согласно таблицы)
  3. Указания на материал изделия: Ч – чугуная, С – свинцовая, Л – латунная, Ст – стальная, Э – из эпоксидной смолы, Р – композиции из резины, т (тт) – трубки термоусадочные, тп – термоусадочные перчатки, сл – самосклеивающиеся ленты
  4. Обозначение конструктивных особенностей: однофазные – О, с наличием компенсатора – к, предназначенные для использования под водой – в, (трехфазные не обозначаются)
  5. Цифровое (числовое) значение диаметра горловой части муфты или термоусадки
  6. Наличие буквенного обозначения «Т» означает тропическое исполнение
  7. Информация о типе используемого кожуха (согласно таблицы):
№ п/п Типы кожухов Назначение Обозначение
1. Противопожарные Здания, крытые строения, тоннели К
2. Подземные Укладка под слоем грунта Кз
3. Подводные Укладка в водной среде Кв
  1. Сведения о материале: Ч – чугунный, П – пластмассовый, Па – из армированной пластмассы, Ст – стальной
  2. Обозначение конструктивных особенностей: у – уменьшенный, кб – наличие колец для установки брони, г – герметичность
  3. Указание размера горловой части кожуха (диаметр от 40 до 100 мм)
  4. Цифровые указатели на количество жил кабеля, их сечения.

Например, СЭ-100-КСт-75-3х120-6 – соединительная эпоксидная муфта с горловым проходом диаметром 100 мм в стальном кожухе для прокладки внутри здания, имеющем горловину 75 мм, для соединения силового кабеля из 3 жил сечением по 120 мм кв. в бумажной изоляции, для линии с напряжением 6 кВ.

Назначение

Итак, рассмотрим, на какие виды и типы подразделяются кабельные муфты и сразу же расскажем об области применения каждой разновидности.

Соединительные. Пожалуй, это один из самых востребованных соединительных элементов. Выполнять соединение кабеля электрических линий приходится чаще, чем другие виды монтажа. Обязательное требование к таким элементам соединения – это надежная герметичность. В зависимости от требований, они могут быть разборными и не разборными. Для их изготовления выбирается материал, устойчивый к разрушениям от внешней среды.

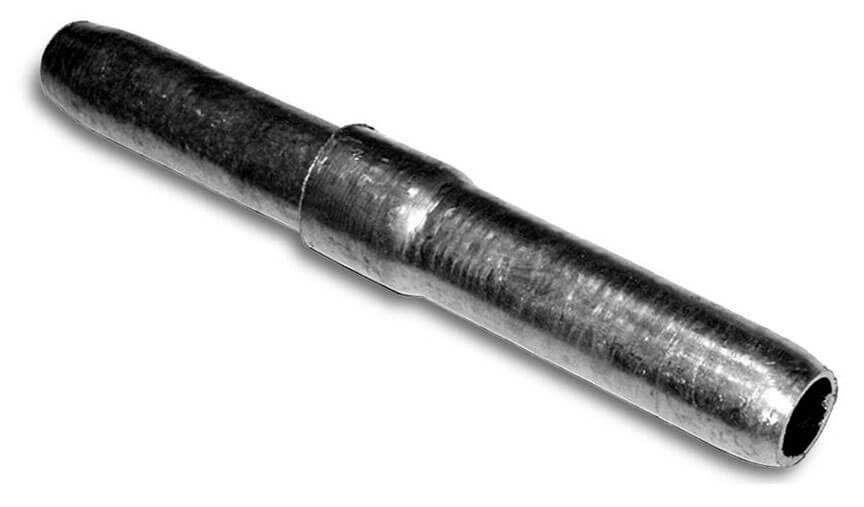

Свинцовые муфты применяются для соединений проводников, у которых оболочка изготовлена из свинца или алюминия. Изготавливают их из труб, что видно на фото ниже. Свинцовые кабельные муфты достаточно тяжелые.

Эпоксидные. Применяются для соединения кабеля, прокладываемого в траншеях, тоннелях, шахтах. Изготавливаются данные изделия из эпоксидной смолы. Как правило, их защищают асбестовым или металлическим кожухом. После установки полость заполняется эпоксидной смолой.

Еще один вид — термоусаживаемая муфта. Это наиболее распространённый способ изолирования соединений ввиду простой технологии. Они легко устанавливаются на место соединения. Затем, воздействуя на них горячим воздухом, например от газовой горелки или электрического фена, обсаживают до образования герметичного покрытия. Применение их в соединениях позволяет повысить прочность изделия и увеличить длительность эксплуатации. Термоусадка снижает риск пробоя в силу высоких диалектических характеристик. Гибкость материала заметно облегчает удобство монтажа. Диапазон усадки позволяет использовать данные изделия при стыке кабельных линий различных диаметров.

Также используют переходные муфты, назначение которых обеспечить герметизацию разных кабелей. Стоит заметить, если различны только диаметры перехода, то целесообразнее использовать термоусадочные типы соединителей.

Возникает часто необходимость разделки и ответвления кабельных линий. В таком случае используются ответвительные соединители. Для их изготовления используются различные виды материалов. Например, полиэтиленовые, предназначенные для линий связи. Разновидности этих изделий, позволяют удовлетворить широкий спектр разветвлений используемых в линиях связи.

Стопорные. Этот вид соединителей применяется в электросетях высокого напряжения около 110 кВ. Они имеют достаточно сложное устройство. Рассмотрим это на примере муфты для кабеля с масляным наполнителем – МСТМ-110 (для увеличения нужно нажать на картинку).

Где:

  • 1 – корпус;
  • 2 – изолятор;
  • 3 – изоляция края;
  • 4 – изоляция самого кабеля;
  • 5 – изолирование центральной части;
  • 6 – наконечник;
  • 7 – контактное гнездо;
  • 8 – защитный экран;
  • 9 – раструб;
  • 10 – оболочка.

Применяются они в случаях возникновения гидростатического давления превышающего норму. Такое происходит, когда имеется большая разница уровней при большой длине трассы. Можно сказать, что такое соединение включает в себя разновидности концевых и муфтовых типов. МСТМ представляет собой соединение двух концевых муфт. Два изолятора из фарфора и корпус из немагнитного материала цилиндрической формы создают 3 камеры. Медная пружина соединяет колпаки изоляторов. Сверху они закрыты экраном цилиндрической формы. Экран для изоляции покрывается пропитанной бумагой. Камеры перед наполнением масла вакуумируются и затем заполняются.

Концевые муфты используют соответственно для оконцевания кабеля. По сути своей это обычная заглушка в виде колпачка. Как пример такого изолятора можно рассмотреть строительный изолятор СИП. Подобно изоляции скрутки проводов квартирной проводки их применяют для линий связи и электросетей. Или их еще используют при разделки многожильных кабелей. Как например на этом рисунке:

Это наиболее частый способ изолирования трехжильного проводника с помощью концевой кабельной муфты. По конструктивному исполнению разделяются на однофазные и трехфазные соединители. Например, однофазная КНО-20, применяется для изолирования конца кабеля напряжением 20-25 кВ, имеющего бумажную изоляцию с металлической оболочкой для каждой жилы.

Многофазные изолированные соединители применяются для многожильного кабеля.

Виды соединительных кабельных муфт

Чтобы правильно выбрать соединительный элемент, нужно предварительно свериться с техническими показателями конкретного кабеля. Конструкция муфты будет зависеть от количества проводов, материала, из которого они изготовлены и площади поперечного сечения. Кроме того, должно обязательно учитываться максимальное значение сетевого напряжения, а также изоляционный материал, используемый между фазами.

Классификация соединительных элементов в первую очередь зависит от напряжения в электрической сети. Они могут применяться в высоковольтных линиях или в сетях, напряжение в которых не превышает 1000 вольт. Обычно для соединения допускается использовать не более четырех проводов. Однако существуют конструкции муфт, позволяющие соединять и большее количество проводников.

Большинство соединений выполняется с помощью специальных крепежных деталей, где и зажимаются концы проводов. Если же в кабеле в большом количестве присутствуют медные жилы, в таких случаях рекомендуется наконечники, материал которых легко деформируется. Это дает возможность на заключительном этапе просто сжать их механическим путем. В результате, получается качественный и надежный контакт.

Существует несколько видов соединительных элементов:

  • Соединительная муфта. В качестве примера рекомендуется рассмотреть изделие с маркировкой 1Стп-3х150-240С. Число «1» соответствует электросетям, максимальное напряжение которых составляет до 1000 вольт. «С» – соединительная деталь, «тп» – термопластичность, «3» – число проводников, «150-240» – значение допустимой минимальной и максимальной площади сечения в мм. Вторая буква «С» указывает на дополнительные крепежные элементы. Если в соединительных элементах имеются проводки с ПВХ, в маркировку добавляется еще одна буква «П».
  • Переходная муфта. С помощью данного соединения создается качественная и надежная коммутация различных типов кабелей.
  • Концевая муфта. Используется для наружной или внутренней установки на конце кабеля. Конструкции некоторых изделий могут содержать дополнительные крепежные элементы.

Конструктивные особенности разных типов муфт

Прокладывание силовых электрических трасс может сопровождаться: стыковкой отрезков кабелей разной длины; разветвлением трассы на две или более линий; оконцеванием с подключением оборудования или переключением на воздушную ЛЭП; переходом от одого типа кабельно-проводниковой продукции к другому.

Подобные участки требуют надежной защиты мест соединений, поэтому на таких узлах устанавливаются разные типы муфт, указанные в таблице. Их конструкции заметно отличаются, но назначение у всех одно – обеспечить безопасную передачу электроэнергии. Некоторые из них нужно рассмотреть более подробно.

Ответвительные устройства для подключения

Они применяются:

  • при необходимости подключения к силовой трассе распределительного проводника,
  • для подключения отдельно стоящего оборудования
  • создания отдельной линии электропередач.

Примеры металлических ответвительных муфт на один, два, три кабельных отвода

Кроме показанных на фото вариантов, различают Т-образные (под углом 90°), У-образные (с ответвлением 30°) и крестообразные муфты. Принцип их установки ничем не отличается от перечисленных выше.

Концевые мачтовые устройства

Концевая муфта КМСт для перехода от трехжильного кабеля к воздушной ЛЭП

Применяются при переходе от изолированного кабеля к воздушным линиям электропередач на опорах вне зданий или помещений. Данные приспособления рассчитаны на эксплуатацию при нижних значениях температур от -40°С, что позволяет их использование в большинстве регионов страны.

На рисунке изображена муфта для трехжильного кабеля, состоящая из:

  • верхней крышки – 1;
  • изоляторов – 2;
  • шпильки-стержня – 3;
  • заземляющего проводника – 4;
  • горловины – 5;
  • основного корпуса – 6.

Такие модели применяют для кабелей с бумажной изоляцией с напряжением не более 1 кВ, а для их аналогов с пластмассовой изоляцией используют чугунные изделия ПКМЧ.

Монтаж термоусадочной муфты

Вначале следует подготовить кабель. С его концов удаляют изолирующую бронированную оболочку — вплоть до токопроводящих элементов. С жил изоляцию на этом этапе не снимают. Протяженность разделки кабеля определяют несколькими факторами:

  • марка кабеля;
  • сечение, материал токопроводящей жилы;
  • количество жил, а также другие параметры, указанные в справочниках.

Далее готовят к установке муфту:

  1. Надевают на конец кабеля термоусадочную трубку.
  2. Провод заземления на соединительных и концевых муфтах закрепляют специальным контактом (без дальнейшей пайки).
  3. Места соединения перемычки с бронированной оболочкой заворачивают в герметизирующую ленту.
  4. Для заземлительных перемычек применяют медные проводники с 16-миллиметровым сечением. Если сечение жил составляет 120–240 кв. мм, ставят 25-миллиметровую перемычку.
  5. Надевают термоусадочные трубки на окончания оставшихся проводов кабеля.
  6. Соединяют фазные проводники и нейтраль. Соединение выполняют обжимными гильзами или болтами со съемной головкой.
  7. Провода кладут в ячейки каркасной кассеты и закрывают.

Кассету стыкуют с внешней термоусадочной трубкой. Происходит нагрев, в результате чего наступает полная усадка. Все соединительные элементы имеются в муфтовых комплектах.

Критерии выбора

Выбор термоусаживаемой концевой муфты зависит от особенностей условий эксплуатации. Маркировка МКТ содержит важную информацию о назначении изделия. Как её считывать, можно рассмотреть на следующем примере. Марка муфты КВТТП-4Х (16-25) означает следующее:

  • К – концевая;
  • В – внутренняя установка;
  • Т – термоусаживаемая;
  • ТП – термоусадочная перчатка;
  • 4Х – кабель 4-х жильный;
  • (16-25) – допустимая площадь сечения одной жилы в мм2.

Помимо этого, в маркировке МКТ могут быть дополнительная информация о классе огнестойкости и предельный показатель напряжения. Считывая информацию маркировки и сравнивая её с условиями эксплуатации, выбирают нужный тип муфты.

Комплект поставки МКТ

Типы муфт

По конкретным типам выделяются муфты следующих видов:

  • городские муфты типа МОГ;
  • магистральные муфты типа МТОК;
  • магистральные муфты типа МОПГ;

Городские муфты типа МОГ

Базовый комплект поставки МОГ-С:

  • ТУТ для герметизации корпуса с оголовником;
  • оголовник;
  • лоток металлический с кронштейнами для крепления ЦСЭ;
  • кассета К-2445 с крышкой;
  • труба;
  • ТУТ для увеличения диаметра ОК;
  • ТУТ для герметизации вводов ОК в патрубки оголовников;
  • гильзы ССД КДЗС 4525;
  • маркеры для модулей;
  • нейлоновые стяжки;
  • шкурка шлифовальная;
  • силикагель.

Характеристики муфт МОГ


Наименование

МОГ-С

МОГ-У

МОГ-Т
Тип муфты проходная тупиковая
Максимальное число соединяемых ОВ, шт. 96 96 96
Максимальное число вводимых ОК, шт. 6 8 6 8 3 4
Диаметры соединяемых ОК, мм 9–19/21 6–16 9–19/21 6–16 9–19/21 6–16
Оснащение комплектами для ввода при поставке под два кабеля, диаметрами от 6 до 21 мм
Температура эксплуатации, оС от –40 до +70
Относительная влажность (среднегодовое значение), % до 100
Усилие сдавливания, кН/100 мм 10
Удар, Н*м (Дж) 10
Габаритные размеры: диаметр; длина, мм 90; 1088 90; 860 90; 700
Масса, кг 2,3 2,2 1,7

Магистральные муфты типа МТОК

Магистральные муфты типа МТОК со встроенными контактными элементами для сращивания и изолирования брони кабеля предназначены для прямого и разветвительного сращивания подземных и подводных оптических кабелей с броней из стальных проволок.

Муфты типа МТОК разделяют на три класса:

  • магистральные муфты со встроенными контактными элементами для сращивания и изолирования брони кабеля;
  • универсальные муфты, требующие типовых комплектов для ввода ОК в круглые патрубки;
  • универсальные муфты, не требующие типовых комплектов для ввода ОК в круглые патрубки.

Комплект поставки муфты МТОК (базовый комплект):

  • Кожух – 1 шт.
  • Кассета для модулей – 1 шт.
  • Кронштейн – 1 шт.
  • Оголовник – 1 шт.
  • Патрубок для ввода провода заземления – 3 шт.
  • Штуцер – 2 шт.
  • Обечайка – 1 шт.
  • ТУТ 180/60 (для герметизации стыков корпуса с оголовниками) – 1 шт.
  • Кассета КУО1 – 1 шт.
  • Крышка кассеты – 1 шт.
  • Наконечник для штуцера – 2 шт.
  • Винт для крепления кассеты – 1 шт.
  • Пластмассовый хомут из 2х половин – 1 шт.
  • ТУТ 35/12 (для герметизации вводов ОК в патрубки оголовников) – 2 шт.
  • Мастика 2900R – 2 комплекта
  • Силикагель – 1 шт.
  • Детали для монтажа ОВ – 1 комплект
  • Шкурка шлифовальная – 1 шт.

Для дополнительной защиты муфт типа МТОК, размещаемых в грунте, поставляются специальные защитные муфты:

пластмассовые (МПЗ)

и

чугунные (МЧЗ).

Муфты МПЗ следует использовать при укладке муфт МТОК в грунтах всех категорий. Муфты МЧЗ следует использовать только в следующих случаях: в водонасыщенных грунтах; при укладке оптических муфт непосредственно на дно водоемов на глубине до 10 метров; в местах, где требуется защита от опасных и мешающих влияний высоковольтных ЛЭП и электрифицированных железных дорог.

Пластмассовая муфта МПЗ

Чугунная муфта МЧЗ

Максимальная емкость муфты – 144 ОВ при использовании кассет КУ-3645. При использовании кассет КУ-3260 максимальная емкость – 128 ОВ. В муфту можно установить до четырех кассет типа КУ. Муфта обеспечивает ввод через круглые патрубки до 10 отдельных кабелей (6 отдельных патрубков и 4 патрубка на овальном вводе): четы-ре кабеля, диаметром от 5 до 16 мм, два кабеля, диаметром от 5 до 20 мм и четыре кабеля, диаметром от 5 до 10 мм или 4 провода ГПП (патрубки для ввода кабеля расположены на овальном вводе). Для герметизации кабельных вводов используются термоусаживаемые трубки, входящие в комплект муфты.

Магистральные муфты типа МОПГ

Различают два вида магистральных муфт типа МОПГ для ОК, встроенных в грозозащитные тросы ЛЭП: муфты

МОПГ-М

и

МОПГ-МП.

Магистральная муфта типа МОПГ

Комплект поставки муфты МОПГ-М (базовый комплект):

  • Кожух
  • Кронштейн для кассет КУ-О1
  • Уплотнительное кольцо
  • Основание
  • Кассета КУ-О1
  • Винт крепления кассеты
  • Нейлоновые стяжки
  • Маркеры и нейлоновые стяжки
  • Крышка кассеты
  • Перчатки х/б
  • Антикоррозийный состав
  • Силикагель
  • Заглушка (2 шт.)

Характеристики муфт МОПГ-М и МОПГ-МП

Максимальное  число соединений ОВ, шт. 128
Максимальный  наружный диаметр, мм- ОК, встроенного  в грозотрос- подвесного самонесущего ОК

20 – 22

Минимальный  наружный диаметр ОКГТ, мм 9
Максимальное  количество  вводимых ОК, шт. 4
Максимальное  количество  кассет типа КУ 4
Температура  эксплуатации, 0С от -60 до +70
Относительная влажность (среднегодовое  значение), % 80
Габаритные  размеры: (длина, ширина, высота), мм 295х200х390
Масса, кг 6

Соединительная кабельная муфта

Создавать протяжённые на большие расстояния кабельные линии электропередач стало возможным за счёт использования специальных соединительных муфт, которые обеспечивают минимальное переходное сопротивление в месте наращивания кабеля и его максимальную защиту от проникновения влаги и других факторов, негативно влияющих на электрические контакты.

В качестве изоляционных материалов в электрических силовых кабелях могут использоваться бумажные и пластмассовые трубки и ленты. Для сочленения кабелей с разной изоляционной основой используются специальные переходные кабельные муфты, которые надёжно соединяют изоляционную оболочку, выполненную из разных материалов.

Электрические силовые кабели наружного применения, защищённые бронёй, имеют немалый вес и при прокладке их с уклоном обладают тенденцией к стеканию вниз, образуя значительные механические нагрузки на соединения кабелей. Для противодействия этому применяются стопорные и стопорно-переходные муфты. Они фиксируют место соединения кабелей в определённой точке кабельного канала.

К специальным видам соединительных арматур относятся и ответвительные муфты, предназначенные для подсоединения к магистральной линии отдельных ответвлений. В свою очередь ответвления подключаются к распределительным щитам с помощью концевых муфт.

Распространенные ошибки установки концевых муфт

Несоблюдение необходимого расстояния

В данных деталях, которые установлены на высоковольтных линиях, следует обратить особое внимание на расстояние между фазами и заземлением. В противном случае может произойти пробой изоляционного слоя прямо внутри электрощитка

В некоторых случаях размеры щитка не позволяют выполнить данное условие, в таком случае необходимо приобрести адаптеры.

Перекрестная ориентация фаз

Ни в коем случае нельзя допустить контакта разных проводов в муфте. Если такое случилось, то впоследствии может возникнуть напряженность поля. Для того, чтобы можно было свободно накладывать провода один на другой, необходимо использовать трубку, которая выравнивает напряженность.

Наконечники с окном для проверки состояния соединения

За пределами помещения, запрещается пользоваться наконечниками, которые изготовлены с отверстием для ревизии состояния жилы. Существует большая вероятность того, что в данное отверстие попадет влага, которая впоследствии может нарушить коммутацию, а также запустит процесс окисления металлических элементов, которое значительно снизит качество передачи электроэнергии.


Концевые муфты для внешних работ

Установка защитных элементов на жилы муфт наружной установки

Концевое изделие может быть монтировано в вертикальной плоскости самыми разными методами, но ее защитный элемент всегда должен препятствовать проникновению воды в соединение, а не наоборот

Также очень важно не допустить соприкосновение защитных элементов

Воздушные массы в корпусе

Присутствие воздуха в муфте влечет за собой запуск процесса образования ионов в газовом окружении, которое, в конечном счете, приведет к значительным повреждениям муфты. Именно поэтому необходимо использовать герметик.

Вернуться к содержанию

Основные разновидности муфт

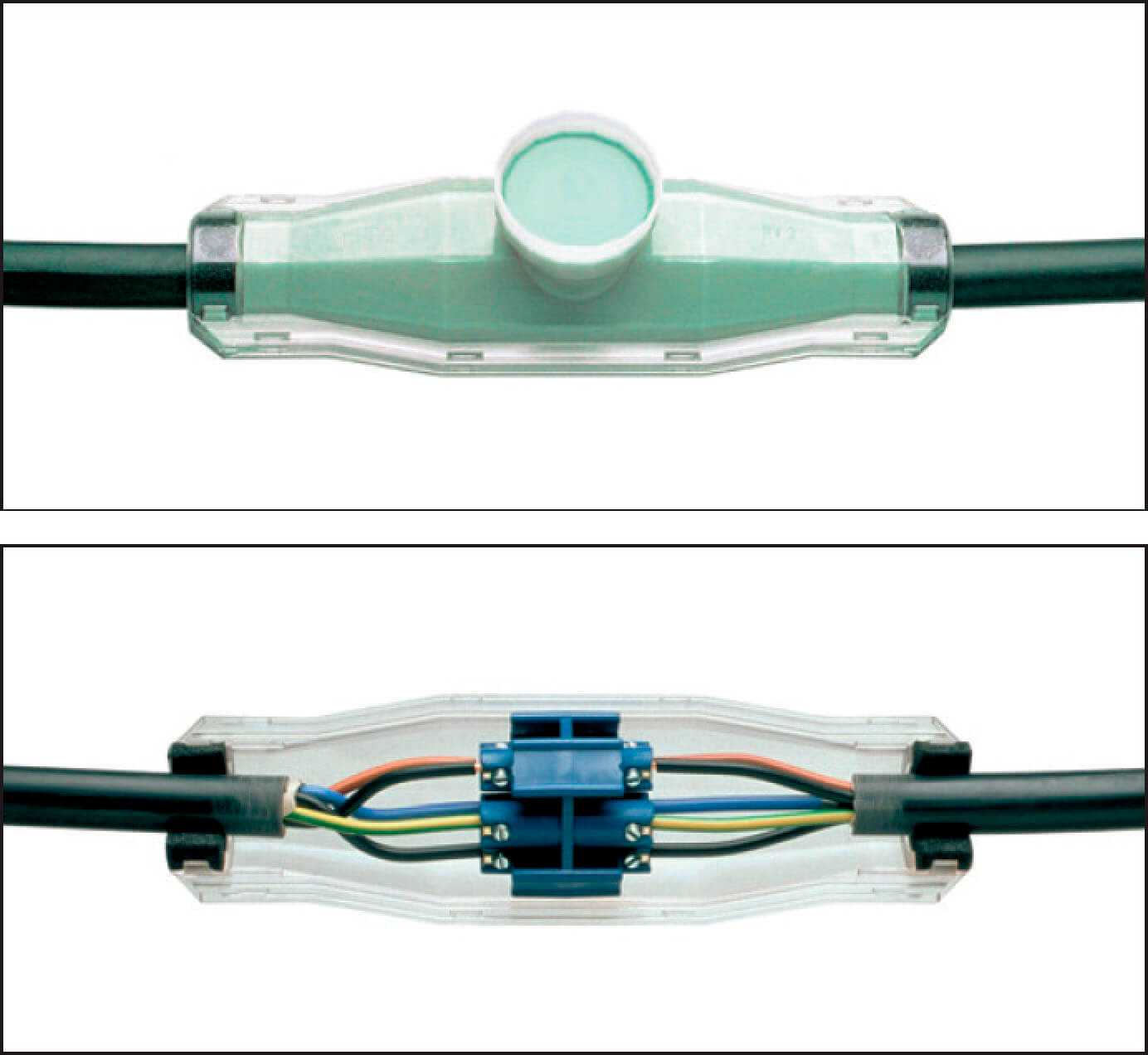

Соединительные

Этот вид муфт наиболее распространен и используется при монтаже проводников, а также для ликвидации обрывов на линиях. С конструкционной точки зрения выделяют монолитные устройства и разборные. Оба типа соединителей обеспечивают герметичность, механическую прочность и стойкость соединения к агрессивным средам.

Соединительные муфты предназначены для проводников с изоляцией из бумаги или пластика. Одна из разновидностей таких устройств — переходная муфта — соединяется с любым кабелем, вне зависимости от вида изоляционного материала.

Ответвительные

Данный вид устройств относят к специализированному виду арматуры. Используют их исключительно на силовых линиях для отвода кабеля в нужном направлении.

Стопорные

Задача стопорной муфты состоит прежде всего в обеспечении жесткости всех элементов оболочек, в том числе экранирующей и изолирующей.

Жесткость соединения необходима, чтобы избежать сползания некоторых частей кабеля под собственной массой на тех участках, где линия расположена по вертикали или под большим углом. Потребность в стопорных соединителях определяют на основе инженерного анализа. Проводят расчеты с учетом множества факторов:

  • протяженность кабеля, идущего по наклонной;
  • прочность составных частей кабеля;
  • разрешенные нагрузки;
  • угол наклона и др. обстоятельства.

Существует дополнительная разновидность стопорных соединителей — стопорно-переходная.

Термоусаживаемые муфты

Установка соединителей с изоляцией из термоусаживаемых трубок не отличается сложностью, так как пластмассовые составляющие упрощают процесс стыковки проводников. Монтаж занимает приблизительно вдвое меньше времени по сравнению с соединительными элементами других типов.

Полимер, из которого изготовлен соединитель, по достижении 150-градусной температуры (используют газовую горелку или фен) сжимается и надежно скрепляет обхватываемую деталь. В результате достигается полная герметичность соединения. В процессе обжимки происходит удаление воздуха из всех полостей. Остывая, материал приклеивается к элементам силовой линии, обволакивая поверхности. Срок службы соединения достигает четверти века.

Муфты холодной усадки

Соединения этого типа основаны на технологии эластомеров, где на изделие наносится диэлектрик. Как диэлектрическую основу используют силикон. Диэлектрик позволяет максимально качественно заизолировать соединение.

Монтаж проводят при стандартной температуре. Разогрев не используется. Вместо этого применяется натяжение с холодной усадкой.

В результате установки изоляция полностью покрывает защищаемую область. Метод часто используют в производственных зданиях, где есть открытый огонь или угроза воспламенения.

Концевая муфта

Электрическая концевая муфта предназначена для надежной фиксации концов проводника и обеспечения герметичности его внутренних составляющих. Используется в распредщитах, электрооборудовании и других оконечных системах.

Это интересно: Тросовая электропроводка – монтаж своими руками: изучаем суть

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
