Разводка электропроводки в ванной

Правила выполнения заземления

Для того, чтобы сделать заземление металлической (стальной или чугунной) ванны в квартире, в соответствии с требованиями ПУЭ (п.1.7.57, п.1.7.83), необходимо произвести соединения, согласно прилагаемой схеме:

Для того, чтобы заземлить все металлические части в ванной комнате, следует вначале произвести установку коробки уравнивания потенциалов. Сделать ее можно из любой клеммной или распределительной коробки, содержащей нулевую шину с необходимым количеством клемм. Коробка соединяется с PE или PEN – шиной, расположенной во вводном или этажном щитке. Далее следует сделать подключение к коробке уравнивания потенциалов следующих металлических частей (по сути заземлить их):

  • корпус металлической ванны;
  • трубопроводы горячего и холодного водоснабжения;
  • экранирующая сетка, закрывающая греющий кабель теплого пола, при его наличии.

Обычно конструкции металлических ванн содержат специальные контактные элементы для присоединения к ним заземляющего провода. Сечение провода для заземления ванны должно быть не менее 2,5 мм.кв. Для этих целей можно выбрать провод марки ПВ-1. При отсутствии такого контакта, можно сделать его самостоятельно: в нижней части корпуса приварить болт, для последующего крепления заземляющего проводника под гайку. Для этой цели лучше использовать прилив на корпусе, предназначенный для установки съемной ножки. На фото ниже наглядно показывается, как заземлить чугунную ванну в квартире:

Если же ванна акриловая, заземлить ее можно, используя металлический каркас, на который устанавливается чаша. Несмотря на то, что акрил является диэлектриком, все же он способен накаливать статическое электричество, в результате чего от ванны возможно получить удар током. Организация защиты позволит от этого обезопасить.

Кроме этого, электрические розетки, расположенные в ванной комнате (как и в остальных помещениях), должны иметь три контакта, с подключением PE или PEN – проводника.

Заземление ванны с гидромассажем кардинально не отличается от заземления обычной конструкции. Джакузи оборудованы насосами с электроприводом, корпус которого следует заземлить, соединив его с защитным заземляющим проводником. Схема заземления джакузи представлена ниже:

К сказанному следует добавить, что в соответствии с пунктами 701.415.1, 701.415.2 ГОСТ Р 50571.7.701-2013 , установка электрических розеток в ванной комнате в квартире допускается при соблюдении одного из двух условий:

  • штепсельная розетка подключена к сети через разделительный трансформатор, обеспечивающий гальваническую развязку;
  • розетка защищена устройством защитного отключения (УЗО), с уставкой дифференциального тока, не более 30 мА.

При прочтении ПУЭ возникает естественный вопрос: как правильно заземлить ванну в квартире, расположенной в старом доме, например, в хрущевке, где отсутствует защитный заземляющий проводник? Обязательно или нет выполнение этого мероприятия? В этом случае необходимо привести систему заземления в соответствие с ПУЭ, то есть, перейти на систему TN. Другого ответа на этот вопрос быть не может.

Следует предостеречь домашних мастеров от неквалифицированных действий в этом направлении. В системах без защитного заземления не следует соединять ванну с трубами водоснабжения, отопления или с самодельным заземлением

Обратите внимание на то, что система мер, направленных на обеспечение безопасности, в частности, в ванной комнате, обозначается в ПУЭ как «система уравнивания потенциалов», а не «заземление». В этом заключен глубокий смысл, выражающийся в том, что самоцелью является не заземление, а предотвращение возможности попадания человека под воздействие разности электрических потенциалов

Система уравнивания потенциалов, как средство защиты, утрачивает свою эффективность после применения (хотя бы даже эпизодического) водоводов с пластиковыми трубами. В этой ситуации уберечь от несчастного случая поможет правильно установленное и чутко настроенное устройство защитного отключения. О том, как подключить УЗО к сети, мы рассказывали в отдельной статье.

На видео ниже вы также можете просмотреть мнение эксперта о том, как организовать заземление ванны в квартире либо частном доме:

Это все, что мы хотели рассказать вам о том, как сделать заземление ванны в квартире своими руками. Учитывайте требования ПУЭ и наши рекомендации, чтобы заземлить конструкцию правильно и быть в безопасности!

Наверняка вы не знаете:

  • Схемы подключения однофазного УЗО
  • Как сделать заземление в ванной комнате
  • Как выбрать светильники для ванной комнаты

Изделия, предназначенные для изоляции проводов

Прежде всего давайте разберемся, а чем, собственно говоря, можно изолировать провода. И в каких случаях можно применять то или иное изделие.

ПВХ изолента

Наиболее распространенным является так называемая ПВХ-изолента. Это изделие выполнено из поливинилхлорида, с нанесением на одну из его сторон специального клея на основе каучука. ПВХ-изолента может применяться для изоляции практически любых проводников. Единственным его серьезным недостатком является  температура плавления, которая при температуре уже около 120⁰С делает изоленту пластичной, и заставляет ее «стекать» с проводника. Но учитывая, что большинство проводов так же имеют ПВХ изоляцию, изолента вполне способна выдерживать такие же температуры, как и большинство основной изоляции проводов.

ХБ изолента

Таких температурных проблем не испытывает хлопчатобумажная (ХБ) изолента. При высоких температурах она наоборот высыхает, и как «кокон» охватывает место своего нанесения. Но ХБ-изолента имеет другую проблему. Она гидрофобна, и поэтому не может быть использована во влажных и сырых помещениях, а также на улице.

Стеклотканевая изолента

Кроме того, существуют изоленты на основе стеклоткани, обычной ткани, силиконовой резины, полиэфирных пленок и капрона. Но в домашних условиях они практически не применяются, поэтому рассматривать их более детально не будем.

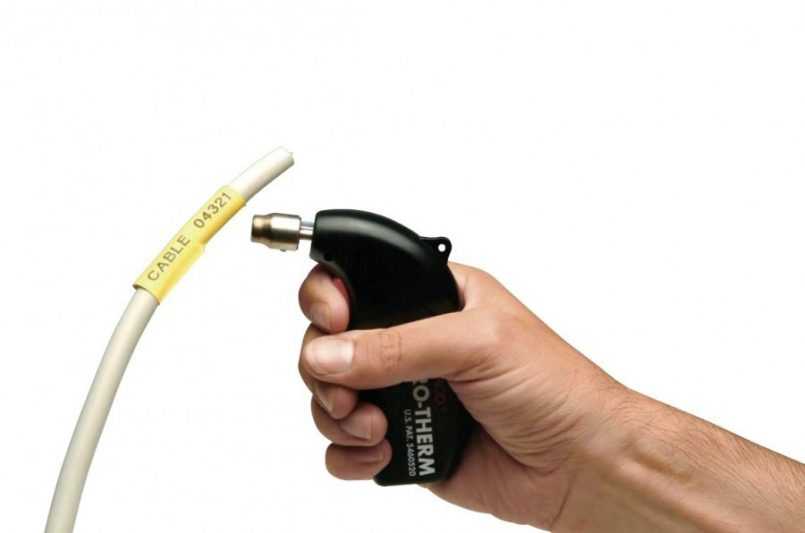

Термоусадки

На втором месте по использованию находятся так называемые термоусадочные трубки. Это изделие на основе термополимеров, которое при нагревании уменьшает свои размеры в 2, а иногда и более раз. Применяется для изоляции как небольших по сечению проводов, так и изоляции кабелей. Единственным недостатком данного материала является плохая стойкость к ультрафиолету. Поэтому на улице такой материал лучше не применять. Исключение составляют термоусадки черного цвета, которые более стойки к ультрафиолету. Кроме того, инструкция не допускает эксплуатацию таких трубок при температуре выше 135⁰С.

Разные типы клемм

Для изоляции места соединения проводов часто используются разнообразные винтовые и зажимные клеммы. Они обеспечивают качественное соединение проводов между собой и их изоляцию. Наиболее распространенными являются винтовые клеммы, клеммы Wago, колпачки СИЗ, но могут применяться и другие варианты.

Правила

Электропроводка в бане закономерно отличается от проводки в жилом доме. Самое близкое по предъявляемым требованиям помещение – это ванная комната. В ней тоже имеет место повышенная влажность, но температуры, конечно, другие.

Впрочем, и в бане не все помещения одинаково проблематичны с точки зрения электрика. Так наиболее «проблемными» мы бы назвали парную и моечную. Комната отдыха, предбанник, санузел и веранда не требуют повышенной защиты проводки и приборов.

Однажды мы уже сделали подробные выдержки из ПУЭ, в которых упоминаются бани, сауны или моечные. Поэтому сейчас ограничимся довольно сжатым пересказом правил электропроводки в бане.

Начнем с расположения электрощита. Желательно размещать его в помещении, а не на улице. При этом обязательно либо использовать сухое помещение, либо обеспечить полную гидроизоляцию щита. Никакие трубопроводы (водопровод, газопровод, канализация) не должны проходить рядом со щитом.

Установка УЗО по правилам считается обязательной для влажных помещений.

Провода должны вестись:

  • (желательно, не обязательно) скрыто в парилке и моечной;
  • открыто по деревянным стенам других помещений.

ВАЖНО! Однако следует помнить, что в парилке вести провода по стенам даже внутри нежелательно. Правильно – делать сквозное отверстие с металлической гильзой в стене, через которую внутрь парилки идут провода для светильника.. Провода, ведущие в парилку, обязательно делать термостойкие – с изоляцией из кремнийорганической резины – РКГМ, ПРКС

Провода, ведущие в парилку, обязательно делать термостойкие – с изоляцией из кремнийорганической резины – РКГМ, ПРКС.

Запрет на металлические рукава и гофру относится только к парилкам и моечным.

Наращивать провода можно только сваркой, опрессовкой, пайкой или сходным способом.

Выключатели и розетки должны располагаться вне парилки и моечной.

Полностью список правил проводки в бане и парилке вы найдете по уже приводившейся выше ссылке.

Установка розеток, выключателей и светильников

Подключение розеток и выключателей

Когда вся проводка проложена в стенах и по потолку, монтаж электропроводки в ванной продолжается установкой подрозетников, в которые будут крепиться розетки и выключатели. Эти коробочки монтируются в специально вырезанные в стене круглые отверстия на алебастр. При этом подрозетники должны быть установлены четко вровень со стеной, не выпирая из неё и не утопая в отверстии.

Устанавливая подрозетник, нужно заранее проделать в нем отверстие и протянуть провода, так как потом их будет сложно провести. Некоторое время нужно подержать подрозетник, не двигая его, пока не застынет алебастр – обычно минуту-две. После этого провода подключаются к розетке, а затем её внутренняя часть крепится в подрозетник и к ней прикручивается крышка. Принцип подключения выключателя такой же.

В выключателях фаза подводится к тому концу, который будет размыкаться, а ноль садится на другую клемму. В случае с розетками и светильниками нужно знать одно правило – на большинстве из них указано, куда какой провод нужно крепить. Если не указано, тогда на розетках правая клемма – это фаза (обычно красного цвета), ноль – левая клемма (черного или синего цвета), заземление – по центру (обычно двухцветный провод).

Как заизолировать провод в воде

Перед началом нужно подготовить дополнительные инструменты , которые понадобятся Вам при соединении кабеля. Во первых — это термофен или зажигалку. Нужен для нагрева термоусадочной трубки. Второе — плоскогубцы или любой другой подходящих инструмент для зажима гильз.

Leave this field blank. Форма поиска Поиск. Каталог Статьи Контакты Доставка О нас. Вы здесь Главная Инструкция по соединению кабеля для погружения в воду Муфта соединительная 4х1.

Если Вы этого не сделаете, то в конце работы Вы никак не сможете изолировать рабочую область. Очищаем внешнюю изоляцию кабеля и обрезаем жилы таким образом, чтобы с одной стороны были 2 жилы по 10 см и 2 по 5см. Так само обрезаем с другой стороны.

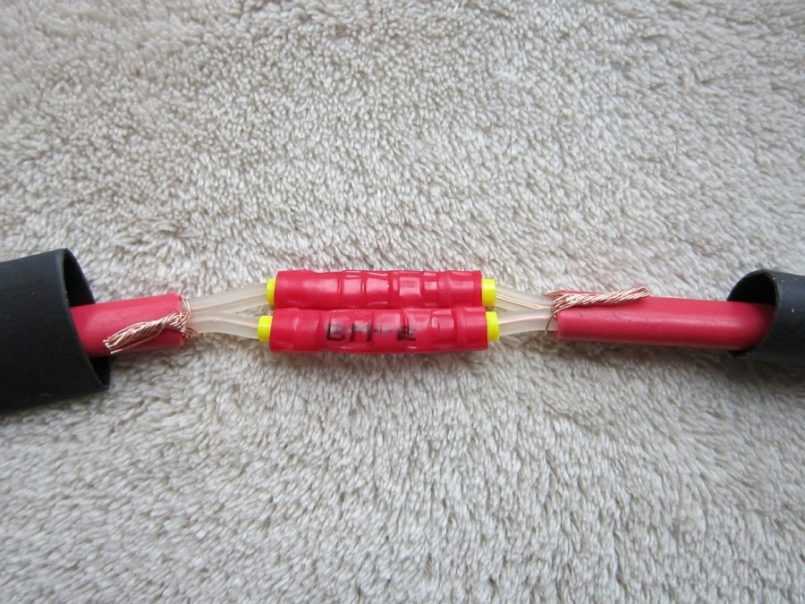

У нас должно получиться по 2 одноименных жилы разной длинны, как на рисунке 1. Очищаем провода от изоляции на 0. С помощью гильз соединяем одноименные жилы , а плоскогубцами зажимаем гильзы зажать нужно достаточно крепко, чтобы гильзы прочно держались на жилах. Обезжирить места, куда будет усаживать термоусадочная трубка с помощью салфетки из комплекта.

После соединения жил — переместите защитные кожухи с клеем примерно на середину гильз чтобы по разные стороны от гильз было примерно по 2см кожуха, как показано на рисунке 3. С помощью термофена нагревайте кожух таким образом, чтобы сперва нагрелась середина, а потом края чтобы в трубке не осталось воздуха. После окончания на концах кожухов обязательно должен выступить клей! Уложите жилы вместе. Нагревайте сначала середину, а после уже края, таким образом весь воздух выйдет наружу.

Общие правила (если хотите — традиции) установки электрооборудования в помещении, согласно ПУЭ и здравого смысла

Нет смысла цитировать в материале Правила устройства электроустановок, и СНиП. Многие путаются в определениях. А затем, выполняя монтаж электропроводки в ванной совершают ошибки ценою в жизнь.

Поэтому рассмотрим основные понятия, изложенные простым языком:

  1. В помещении с ванной или душевой кабинкой два источника влаги: непосредственно вода в емкости или из лейки душа, и плотный водяной пар. Вода, как известно, является хорошим проводником. При возникновении смоченной поверхности, касающейся токоведущих частей, есть риск получить удар током.
  2. Подключенные электроприборы с длинным шнуром питания, не должны дотягиваться до зоны 0 или 1. Упавший в воду включенный фен, превращает ванну в электрический стул. Даже если вы разумно и ответственно относитесь к безопасности, в доме есть дети.
  3. В ванной комнате желательно не устанавливать выключатели. Герметичные клавиши с защитой IP×7 никто монтировать не будет, а мокрая рука + кафельный пол = отличная цепь для протекания электрического тока через тело человека.
  4. Если позволяют размеры помещения, желательно исключить возможность одновременного прикосновения к электроустановкам и элементам конструкций, имеющим связь с естественной землей. Например: смесителям, трубопроводам, радиаторам отопления.
  5. Никаких распределительных коробочек, вводных щитков, автоматов защиты, в ванной комнате быть не должно.
  6. Применение любых стационарных электроустановок (бойлер, полотенцесушитель, стиральная машинка) без заземления и подключенной системы уравнивания потенциалов, недопустимо.
  7. Установка розеток в ванной только в зонах №№ 2 и 3, с классом защиты не ниже IP×4.
  8. Вытяжной вентилятор также располагается в зонах №№ 2 или 3, класс защиты IP×1.

С электрооборудованием разобрались. Но любая электроустановка к чему-то подключается. Конечно, идеальный вариант для ванной комнаты – электроприборы с напряжением питания 12 вольт, и блоками питания, установленными снаружи. Но в реальности, линия электропроводки в ванной все-таки имеет напряжение 220 вольт.

Проводка в ванной

Касаемо разводки по ванной комнате, то там должно присутствовать минимальное число соединений. Поэтому запрещено наличие скруток и наращивание проводов.

Для разводки в стене просверливается отверстие, через которое провода выводятся в комнату, где они фиксируются разными способами. Можно просто прихватить скобами или алебастром, или же можно использовать суперклей. Такая фиксация является временной, чтобы потом все заштукатурить. Ну, а дальше выполняется отделка, которая еще больше защитит провода от попадания на них влаги.

И нужно предусмотреть такое место нахождения провода, в котором вряд ли будет необходимость сверлить отверстия. Можно также сделать фотографию и записать расстояние проводов от пола или потолка, чтобы потом помнить об этом. Фото позволит более точно все увидеть.

Чтобы еще больше обезопасить пользование ванной комнатой, стоит поставить понижающий трансформатор возле раздаточной коробки, чтобы можно было провести освещение в 12 Вольт.

Заземление ванны

Считается, что наличие в ванной комнате металлических предметов служит хорошим источником для проведения электрического тока. Именно поэтому заземление в ванной комнате просто необходимо.

Относительно необходимости проведения заземления существуют различные точки зрения, и очень многие пренебрегают созданием заземления, опираясь на тот факт, что находящиеся в ванной комнате предметы мало относятся к электричеству. Например, рассуждение идет в следующем русле: раковина – это не электрический прибор, ванна тоже, поэтому они не несут никакой опасности, следовательно, заземление не потребуется.

Все же существует мнение, что заземление проводить необходимо, чтобы сохранить свое здоровье и здоровье родных, избегая угрозу поражения электрическим током.

Заземление проводится следующим образом:

Схема установки проводника.

  1. Необходимо все металлические элементы соединить между собой проводом заземления, который будет служить проводником.
  2. Далее провод заземления необходимо прикрепить к проушине в ванне (если такая предусмотрена конструкцией). Если таковой в вашей ванне не имеется, то вам надо взять дрель, подобрать сверло нужного диаметра и просверлить в ножке вашей ванны дырку (отверстие). После чего подобрать болт с гайкой и шайбой необходимого диаметра.
  3. Этим болтом нужно прикрепить провод заземления, после чего проложить его по ванной комнате до распределительного щита.
  4. В распределительном щите нужно найти вывод заземления вашего дома. К этому выводу прикрепите ваш провод (который вы вывели из ванной комнаты).
  5. Наличие заземления желательно узнать у электрика, прикрепленного к дому, в котором вы проживаете. В противном случае все ваши старания могут быть напрасными.

Это все, что касается выполнения процесса заземления в ванной комнате в квартире.

Обратите внимание, что такое заземление будет полезно только в том случае, если у вас есть где-то пробитая изоляция основных проводов

Если вы в ванной комнате пользуетесь феном, плойкой и другим электрическим оборудованием, важно помнить, что при падении одного из этих приборов в ванну или раковину с водой, будет короткое замыкание, и вас ударит током. Заземление в таком случае не поможет, именно поэтому необходимо всегда помнить о технике безопасности и правильно соблюдать ее

Желательно воздержаться от использования электрическими приборами в ванной комнате, чтобы обезопасить себя от поражения электрическим током

Заземление в таком случае не поможет, именно поэтому необходимо всегда помнить о технике безопасности и правильно соблюдать ее. Желательно воздержаться от использования электрическими приборами в ванной комнате, чтобы обезопасить себя от поражения электрическим током.

Стоить знать и помнить, что, согласно правилам по установке электрических приборов, именно помещение ванной комнаты относится к самым опасным участкам в квартире

Поэтому в ходе электромонтажных работ в жилом помещении особое внимание уделяется заземлению. Это необходимо для обеспечения безопасности здоровья всех жильцов

Каждый должен позаботиться о своем здоровье и обеспечить заземление своей ванной комнаты и помнить о том, что электричество способно убить, поэтому несоблюдение техники безопасности может плохо кончиться.

Свет

Минимальное количество источников света в помещении – один источник. Но с учетом того, что рекомендуемая мощность лампочки накаливания в парилке всего 60 Вт, вы можете решить, что одной точки будет мало. В то же время сегодня уже нет необходимости ограничиваться лампочками накаливания – есть много других способов осветить парилку. Хотя… на самом деле тут с известными ограничениями можно применять еще галогеновые и светодиодные источники света.

По неведомой нам причине тот факт, что грамотно установленного УЗО (скажем, на 30 мА, способного защитить человека) должно хватать для того, чтобы перестать беспокоиться по поводу опасности 220В в парной, игнорируется в спорах по поводу светодиодного освещения. Но об этом чуть позже.

Схема установки

Чаще всего схема установки света в парилке бани исходит из того, что безопаснее всего располагать источники света в углах, над полками, а дополнительные – под полками. Если же делается светодиодное освещение, то его обычно располагают за спинкой полков и ниже, под полками, где прохладнее. Под полками можно расположить и не только светодиоды, а любые другие годные лампы.

Конечно, не стоит монтировать источник света для парилки в бане в непосредственной близости от печки. По уму рядом с ней вообще ничего, кроме теплоизоляционных материалов быть не должно – мы имеем в виду защиту стенки и пола. Расстояние от печки до ближайшей незащищенной поверхности, как вы знаете, составляет не менее полуметра.

Светильники

Светильникам мы посвятили несколько статей на нашем сайте – это и разбор их составляющих, и подробный рассказ о видах термостойких светильников для саун, и выяснение вопроса о том, нуждается ли русская баня в особенных светильниках.

Конечно, светильники для бани и в парилку – разные. Только в парном помещении нужно придерживаться определенных ограничений, связанных с термостойкостью материалов, и которых они изготовлены. К примеру, стоит отказаться от пластика – он, может, и не бьется так, как стекло, но зато плавится от высоких температур.

В бане можно ставить любые плафоны и абажуры, какие вам по душе. В моечной, разумеется, вы ставите то, что поставили бы в ванную комнату, в остальном тоже примерно как в квартире.

А вот в парилку ставят очень определенные светильники:

  • они должны иметь керамическое основание – оно негорючее и терпимо к жаре;
  • плафон из стекла, желательно жаропрочного;
  • герметизирующая прокладка из силикона, который не разрушается под действием температуры и защищает внутренности светильника от попадания воды.

Внутрь такого светильника можно поставить обычную лампу накаливания, светодиодную лампу на 220В. Если немного подкорректировать, можно поставить светодиоды на пластине, купленные отдельно.

Светодиодные лампы

Другой вид светильников в парилке – это светодиодные ленты. Их выбирают с классом защиты, который убережет их от порчи при прямом попадании воды. Ленты размещаются так, чтобы их свет не бил в глаза, и чтобы место размещения было наиболее прохладным в парилке – это небольшая высота от пола, к примеру.

Для питания светодиодных лент нужен драйвер (он же – блок питания) или трансформатор понижающий, потому что ленты обычно питаются от 12-вольтовой сети. Основной аргумент при этом не то, что красиво, а то, что вольтаж безопасный. Так и есть, но выше уже говорилось, что с УЗО или дифавтоматом нет причин бояться 220 В.

В продаже можно найти обычные светодиодные лампы, которые запитываются от сети 220В, они имеют стандартный цоколь, который позволяет вкручивать их в патроны для обычных ламп накаливания.

Подробности по поводу видов и особенностей установки светодиодных ламп для парилки бани вы найдете в этой статье.

В бане и парилке – разница

Мы уже говорили выше, что проводка в парилке отличается по ряду важных пунктов от разводки электропроводки в бане.

СОВЕТ! Проще всего будет тем владельцам бань, которые закладывали проводку уже в проект строительства. Потому что только так соблюдение нормативов не будет делом случая.

В парилке

Электропроводка в парилке: провода отсутствуют

В идеальной парилке провода отсутствуют – они идут снаружи, а внутрь попадают исключительно для подключения светильников.

Возникает вопрос: а надо ли использовать более дорогие термоустойчивые провода для электропроводки в парилке бани? Тем, у кого нет выхода, и приходится вести проводку внутри стен парилки – да, обязательно. Если же вы ведете по правилам – только через стену к светильнику, то это вопрос простоты замены провода.

Дело в том, что простая ПВХ изоляция обязательно со временем разрушится на том участке, который подвергается действию высокой температуры. Обычно это на входе провода в светильник. Поэтому рекомендуется этот участок делать термоустойчивым.

В парилке с электропечью

Электропечь используется только в сауне, (потому что мы ставим под сомнение способность электропечей без парогенератора создавать режим русской бани).

Расчет мощности обычно делается упрощенно, по кубатуре помещения, исходя из соотношения 1-1,5 киловатта на кубометр. Следовательно, вам достаточно исходить из одного или полуторного объема парилки. Предположим, что дана парная 1,8*1,4*2,1 (ДШВ). Ее объем – 5,3 кубометра. Следовательно, мощность печи от 5 до 8 кВт. И это еще маленькая парная!

Понятно, что такую силовую установку не ставят на обычную розетку (тут сила тока 23-36 А, а обычная розетка выдерживает 10-16 А). Провод выводится наружу и там подключается к силовой розетке (они бывают разной мощности).

Термостойкие провода нужного сечения прилагаются к самой печке, так что вам их только вывести и подключить.

КСТАТИ! Вилка с заземлением требует заземления в розетке, это же не новость, правда?

Но с электропечью связаны еще требования по заземлению. В идеале вы делаете контур заземления еще в процессе строительства, обкладывая периметр металлической лентой, которая сваривается с сеткой на полу, и соединяя ее потом с заземлением в щитке.

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.

Удобнее всего это проделать тонкой отверткой или шилом.

После расплетения волокна скручиваются в одну косичку.

Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.

Делая надрез, не повредите сами жилки. Они довольно тонкие.

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.

После чего удаляете матрицу и остатки изоляции с меди.

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.

Ошибка №3
Не обжимайте гильзы обычными пассатижами.

Они никогда не создадут нормальный контакт в таком ответственном месте соединения.

Ошибка №4
Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.

В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.

В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.

После обжима вставляете на каждую жилку маленькие термоусадочные трубки.

Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.

Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.

Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.

У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.

Ошибка №5
При этом нельзя оставлять все три жилы одинаковой длины.

Заземляющий проводник обязательно должен быть длиньше всех остальных.

Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

Ошибка №6
При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.

Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.

Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.

Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).

Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.

В итоге у вас получится соединение, в котором каждая рабочая жила:

герметична друг от друга

герметична от оплетки

Даете соединению время остыть и переходите к заземлению.

Проводка в потолоке

Штробить стены – это трудоемкий, затяжной по времени, грязный процесс. В современных планировках проводку в ванной делают в потолке: натяжном, облицованном плитами, гипсокартоном или металлическими рейками. В этом случае, провода крепятся хомутами через определенное расстояние в полости между потолком и его облицовкой.

Если Вы твердо решили не облицовывать потолок, а просто окрасить, стоит вообще избегать прокладки каких-либо линий по нему. Например, осветительные приборы можно повесить сверху на стенах, света они будут давать не меньше, зато вы обойдете процесс штробления на потолке и последующих работ по оштукатуриванию.

Еще одним немаловажным моментом является разработка системы уравнивания потенциалов, обязательная для электропроводки в ванных комнатах. Для этого необходимо соединить корпусы всех электроприборов помещения, трубопроводы, идущие к ванной, умывальнику, бойлеру, биде, полотенцесушителю и саму ванну.

Все это необходимо привести на общую шину заземления, расположенную на вводном щитке. Если этого не сделать, в моменты утечки электричества, приборы и сантехнические принадлежности могут иметь разную наэлектризованность, и при касании к нескольким из них одновременно, Ваше тело может выступить проводником. Иначе говоря, можно получить удар током.

Схема прокладки кабеля в ванной комнате

Схема проводки в ванной

Часто разводка электрики в ванной сводится к тому, что из распределительной коробки отходят провода на розетки, выключатели и светильники. Обычно при прокладке они разводятся в разные стороны, чтобы не было путаницы впоследствии. Например, кабель на освещение можно прокладывать вверх, на выключатели – вправо или влево, а провода к розеткам – вниз. Чем точнее будет устроена разводка электрики в ванной комнате, тем меньше проблем возникнет при её эксплуатации.

Если в ванной планируется устанавливать больше, чем одну розетку, и будет несколько светильников на потолке и бра на стене, то, возможно, будет иметь смысл сделать 3 распределительных коробки – общую, на освещение и розеточную группу. Данная электросхема подключения ванной рациональна в том случае, если при большом количестве проводов скрутка не будет прочной и надежной.

Хорошая схема проводки в ванной предусматривает, что будет проложен провод достаточного сечения. Обычно для системы освещения обычного помещения квартиры или частного дома, в том числе и ванной, применяется кабель сечением 1.5 мм². Для каждой розетки лучше вести отдельный кабель, имеющий сечение 2.5 мм², прямо из распределительной коробки в ванной.

Всю проводку лучше прокладывать в стенах. Поскольку в ванной, как правило, нет специальных каналов для прокладки кабеля, нужно сделать штробы для проводов. Лучше, если все горизонтально проложенные кабели будут идти в одной штробе на одинаковой высоте. Так, в будущем, зная, как выглядит схема электропроводки в ванной, хозяин дома ни в коем случае не попадет сверлом в кабель, если ему понадобится просверлить отверстие в стене.

Хорошая разводка проводки в ванной означает не только то, что будет использован качественный кабель, но также и то, как он будет уложен. Если есть возможность, штробы лучше делать штроборезом. Если же они делаются вручную при помощи молотка и зубила, то перед монтажом кабеля нужно проверить глубину штробы. Если кабель везде укладывается ровно и не торчит из стены – значит, всё нормально. Ну а если где-то кабель хоть чуть-чуть выпирает, штробу необходимо углубить. В противном случае кабель во время штукатурки может быть задет отделочным инструментом и будет повреждена его изоляция.

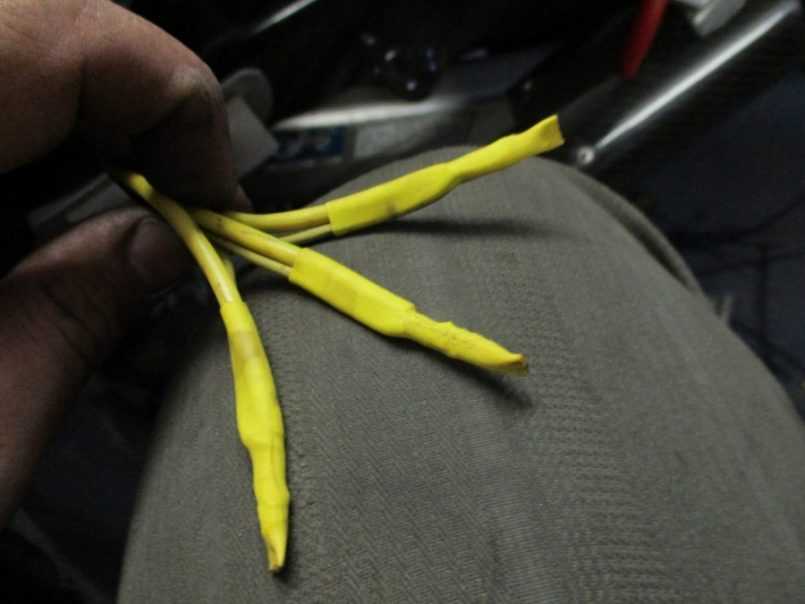

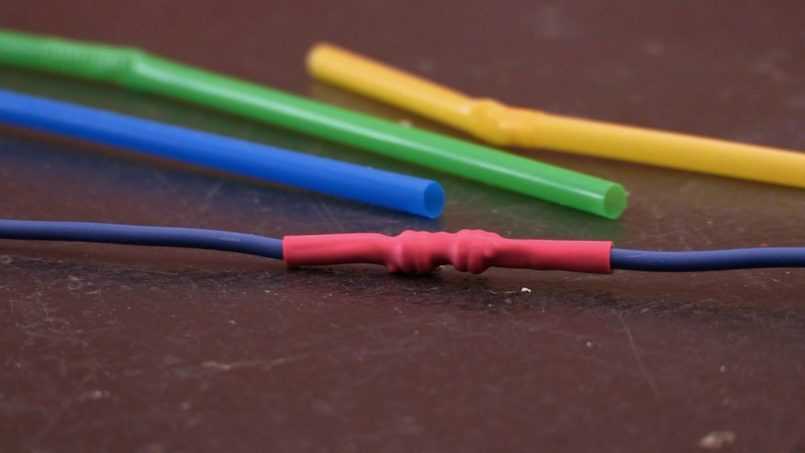

Изоляция термотрубкой

Этот способ немного отличается от предыдущего. Тут изначально натягиваем трубку на один из концов, а уже после этого соединяем провода между собой. Поскольку после скручивания проводников термоусадку уже не получится натянуть на участок.

Перед натягиванием термотрубку нужно обрезать так, чтобы она полностью закрыла оголенные жилы с припуском в 1 см по обеим сторонам. Теперь можно надеть отрезанный кусок на один из концов и скрутить провода между собой.

Далее на скрутку перетягиваем термотрубку, так чтобы не виднелось открытых жил. Теперь берем строительный фен или обычную зажигалку. Нагреваем участок, попеременно с обоих концов постепенно переходя к середине. В конечном итоге получится цельное хорошо защищенное место соединения.

Применение трубок рекомендовано для участков, погруженных в воду или уложенных в земле. И это не помешает надежной защите проводников от влажности или механических повреждений.

Качественно проделанная изоляция провода сильно влияет на надежность работы электрической сети и соответственно подключенных к ней приборов. Поэтому всегда необходимо провести проверку изоляции проводов перед началом эксплуатации приборов. Проверку можно осуществить с помощью специального прибора — мегомметром, правда выполнять ее может только специально обученный специалист, которого придется вызвать на дом.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
