Выбор сечения кабеля для квартиры, дома, дачи

Основные функции


Возможности умных розеток

Помимо выполнения основных команд (включение/выключение бытовых приборов и систем) интеллектуальные розетки выполняют ряд таких функций:

  • Контроль циклов работы систем освещения в доме. Рекомендуется использовать такую опцию на время длительного отсутствия хозяев в доме. Злоумышленники будут введены в заблуждение регулярным освещением комнат.
  • Противопожарная функция. Обеспечивается за счет реакции точки питания на превышение температур в помещении, загазованности или повышенной влажности.
  • Извещение владельца дома об аварийном отключении электропитания.
  • Регулировка регулярного расхода электрической энергии.

Благодаря такому функционалу и удаленному управлению устройства становятся неотъемлемой частью умного дома.

Дополнительные позиции

Конечно, эти три марки не единственные. Есть достаточно широкий модельный ряд, который можно использовать для электрической разводки дома, как внутри, так и на улице. Что предлагают для этих целей производители?

  • ПРН, который можно монтировать и в помещения, и на улице.
  • ПРИ используется в сухих и влажных помещениях.
  • ПРТО рекомендуется прокладывать только в трубах или коробах.
  • ПРД используется для прокладки осветительных сетей.
  • ППВ – двухжильный провод плоского типа.
  • ПВ1 – это одножильный провод, очень гибкий. Кстати, в этой группе проводов огромное разнообразие цветового оформления. Цвет выбирается по схеме разводки для удобства соединения. Есть даже желто-зеленый для заземления.

Для уличного освещения рекомендуется устанавливать бронированный кабель ВБбШв. Он прекрасно справляется с негативным воздействием грунта и воды, поэтому укладывается в траншеи. Количество жил может быть разным: 4, 5 и 6. А вот для воздушных линий лучше всего использовать провод самонесущий СИП. Это, во-первых, алюминиевый провод, внутри которого продета стальная проволока. Отсюда, в принципе, и большая прочность. Во-вторых, изоляция – это светостабилизированный атмосферостойкий полиэтилен, этот полимер на открытом воздухе не разрушается.

Другой метод подключения розетки – цветовое различие

«Ноль» обычно обозначен голубовато-синим, реже черным цветом, количество оттенков у «фазы» больше, поэтому следует быть внимательными в первую очередь ищем белый, красный цвет, может быть и коричневатых оттенков, «земля» может быть окрашена в желтый или зеленый цвет либо вмещать в себе одновременно эти два цвета.

  • Розетки в квартире: правила размещения, монтаж, подключение и советы по выбору лучших моделей (85 фото)

  • ТВ розетка — советы по выбору, схемы подключения и идеи по размещению (105 фото)
  • Телефонная розетка: разновидности, способы подключения и инструкция по ремонту своими руками. 80 фото современных розеток для телефона

Чем кабель отличается от провода?

Электрики, не имеющие достаточных навыков, часто задаются вопросом, что приобрести для устройства электроснабжения – провода или же кабели.

Чтобы найти ответ на этот вопрос, необходимо разобраться и понять в чем состоит разница между этими продуктами:

  1. Кабель состоит из одной токопроводящей жилы, имеющих изоляционную оболочку (ГОСТ 15845-80). Эти элементы могут быть заключены в общую оболочку, выполненную из полиэтилена, металла, пластмассы или резины. Поверх оболочки может предусматриваться защитный слой.
  2. Кабель с двойной изоляцией хорошо защищен от попадания воды, прямого солнечного света, негативных воздействий различных веществ, деформаций механического вида. Изделие обладает довольно-таки высокими показателями по прочности и надежности, поэтому его можно применять даже в непростых положениях. Например, когда требуется проложить кабель под водой или под грунтом. Кабель – жесткий.
  3. Что касается провода, то он состоит из нескольких токопроводящих жил, их соединяют между собой при помощи скрутки. У проводов может быть изоляционный слой или же они могут быть голыми. Как правило, они заключены в оболочку из поливинилхлорида или сшитого полиэтилена, либо в текстильную или проволочную обмотку. Защита провода намного меньше, если сравнивать его с кабелем, и получается что сфера его применения узкая. Чаще всего используют при устройстве электроудлинителей. Провод – мягкий, гибкий.

Опытные специалисты считают, что для прокладки стационарной электрической сети лучше сделать выбор в пользу кабеля. Для передвижного электрического оборудования, в слаботочных системах с напряжением до 0,024кВ можно применять провода.

Очень многое зависит от качества продукции, поэтому при выборе материалов для устройства системы электроснабжения стоит направить особое внимание на электроустановочные изделия, изготовленные по ГОСТу а не по ТУ. Качественный продукт – это безопасность, надежность и достаточная пожаробезопасность.

Монтаж самостоятельно

На самом деле выполнить работу самостоятельно не так трудно. Главное соблюдать правила безопасности. Инструменты для работы:

  • мультиметр;
  • перфоратор с насадками;
  • отвёртка;
  • щипцы.

Это стандартный набор инструментов, который должен быть в каждом доме. Он также пригодится при ремонте электропроводки.

Основные правила

Первым делом необходимо построить чертеж и указать разметку для установки освещения. На схеме нужно указать все элементы, где будут находиться розетки и бытовые приборы. Далее подробно описано, как выполняется схема освещения.

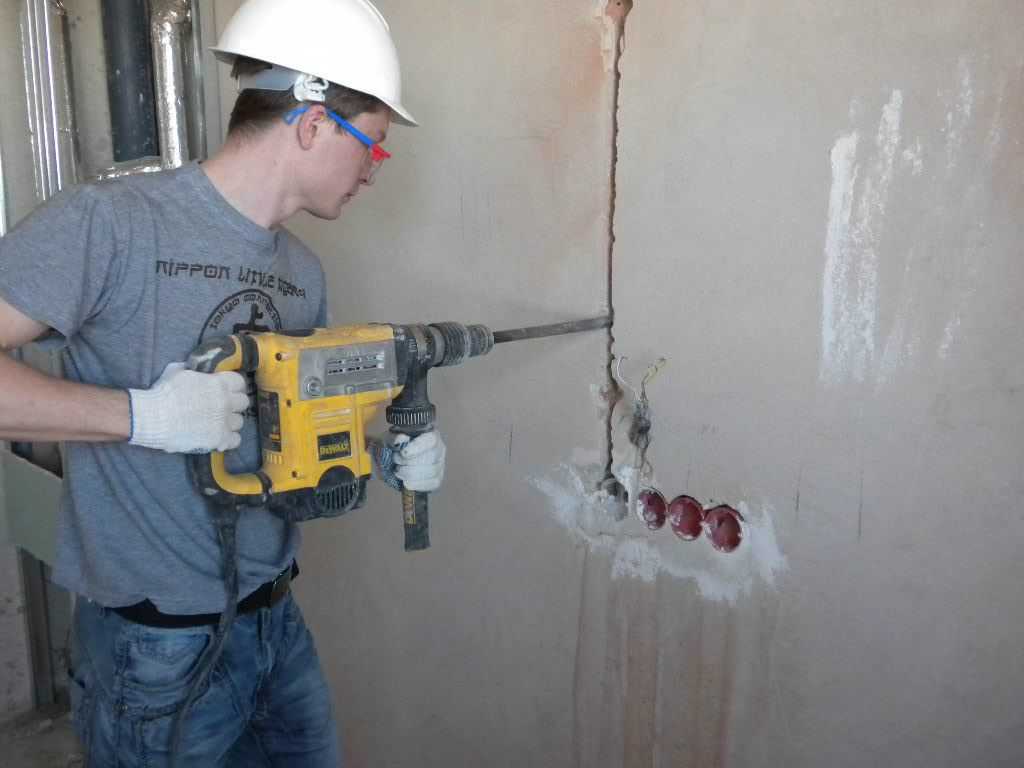

Процесс штробления стены

Перенос схемы и подготовка каналов

Первым делом необходимо перенести рисунок со схемой на саму стену. Далее пошагово выполнить действия:

  • с помощью маркера нарисовать метки для проводки. Далее указать места монтажа деталей, розетки, щит, предохранители и остальное. Всё указывается в соответствии со схемой;
  • с помощью коронки в местах указания розеток и выключателей сделать отверстия для подрозетников;
  • с использованием перфоратора проштробить стену. Для этого можно применить и турбинку. Отверстие должно быть подходящего размера, чтобы кабель в нем можно было легко проложить. После подготовки стены, завести кабеля вглубь стены со стороны угла. Для этого нужно сделать дырку в стене.

Как выглядит щиток

Первым делом необходимо подключить щиток на определённой высоте. В него далее устанавливается УЗО. Их должно быть столько же, сколько групп освещения. По конструкции щит должен выглядеть так: наверху установить клеммы для нулевых кабелей, внизу для заземления, между ними вставить предохранители.

Внимание! Чтобы произвести соединение, необходимо следовать правилам, голубая жила к нулевой клемме, светлая к УЗО в верхней его стороне, зеленые кабели — к клеммам заземления

Монтирование проводки скрытого типа

Скрытый вариант проводки сделать немного легче. По правилу соединения различается от открытого вида только тем, что располагается внутри стен, в заготовленном отверстии. Перед прокладкой проводов необходимо установить коробки выключателей. Их крепят при помощи алебастра.

Когда сырье застыло, в него прокладывают электропровода и по схеме в штробе протягивают к распределительным щиткам. По завершению работ, необходимо обязательно проверить мультиметром правильность подключения.

В открытом типе провода можно замаскировать декоративными элементами, и в случае ремонта к ним будет легче подобраться.

Электромонтаж скрытой проводки

Если возникают трудности в выполнении работ, лучше обратиться к профессиональным электрикам. Потому что неправильное соединение проводов может привести к выходу из строя всех бытовых приборов и освещения. В интернете есть также множество сайтов, где мастера делятся интересными советами и помогают новичкам.

Также опытные мастера рекомендуют покупать приборы и материалы только у проверенных производителей, потому что очень часто, из-за подделок возникают короткие замыкания и угрозы возгорания.

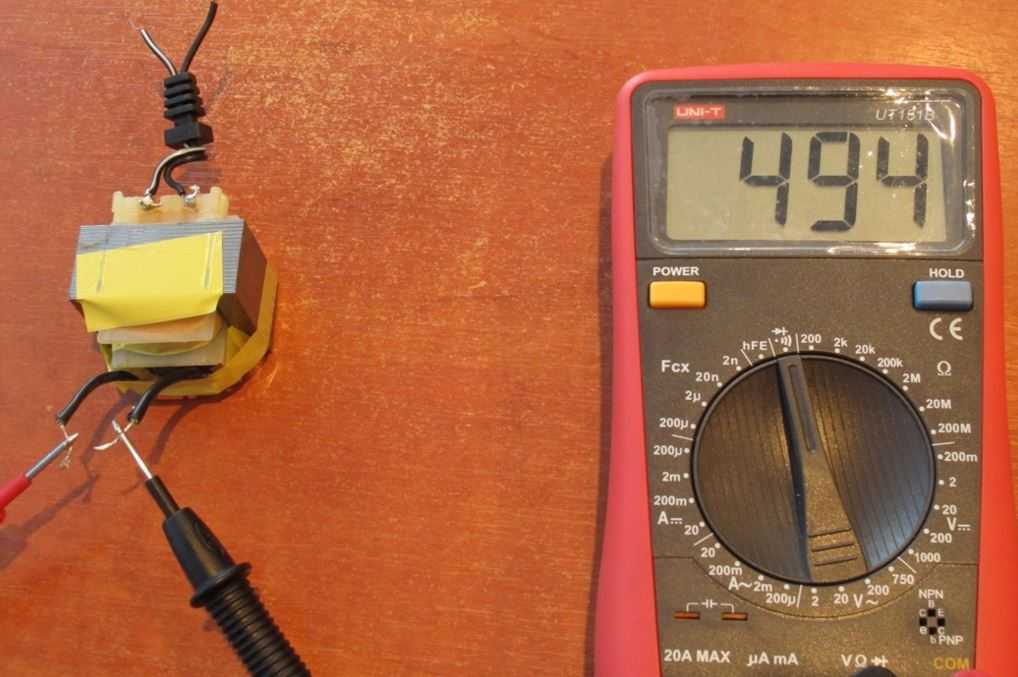

Мультиметр для проверки качества работы

Схема проводки освещения довольно понятная. С работой может справиться даже человек без опыта в электрике, но имея при себе пошаговую инструкцию и необходимые инструменты.

Установка выключателей

Одно из основных правил в установке любого типа выключателя, освещения или автоматического — он всегда ставится на фазовый провод. Казалось бы, какая разница — ведь, если установить выключатель на нулевой проводник, все равно цепь окажется разомкнутой и свет погаснет.

Разница есть. Допустим, выключатель установлен на нулевой проводник. Лампочка в светильнике перегорела, и ее понадобилось заменить. Первый ваш шаг — щелкнуть выключателем, разъединяя цепь, и спокойно вывинчивать неисправную лампочку в полной уверенности, что тока в цепи нет (лампочка-то не горит). Однако при разорванной цепи на ноле напряжение в фазовом проводе никуда не делось. Случайно прикоснувшись к фазовому контакту в патроне, человек моментально становится свежеиспеченным нолем, то есть его бьет током. Если произошел контакт ТПЖ с корпусом светильника в результате поломки, то прикосновение к такому прибору может стать последним.

Для аналогии можно привести пример с водопроводной трубой: перекрыв кран, горе-водопроводчик начинает сверлить трубу до крана, а не после. В результате этого из трубы ударит фонтан воды, хотя из крана не выльется ни капли.

Соединение проводов внутри распределительной коробки, когда питание розеток и освещения идет от одного общего кабеля

К выключателю всегда подходит один провод, который замыкается и размыкается внутри выключателя. Со стороны кажется, что провода два. Объяснить это просто — фазовый проводник образует петлю, которая опускается или поднимается к выключателю. На вершине петля режется и концы разъединенного провода соединяются с контактами выключателя. Теперь, щелкнув клавишей, можно соединить и разъединить цепь. Жил становится 3, если выключатель двухклавишный. По одному проводнику подходит ток, а по двум — выходит. Одной клавишей разрывается одна линия, в то время как вторая работает. Соответственно, у трехклавишного выключателя будет 4 жилы — 1 на вход и 3 на выход.

Для примера можно показать, как происходит монтаж проводов в люстре с несколькими лампочками. Допустим, в светильнике 5 лампочек. Требуется установить двухклавишный выключатель, чтобы при нажатии одной клавиши загорались 3 лампочки, при нажатии второй — 2. Практически в каждой люстре в чаше есть колодка, через которую соединяются провода. В эту колодку с одной стороны вставляется фазовый провод, с другого конца — кабель, который разветвляется на 3 — по числу подключаемых патронов. Точно так же подключается и второй фазовый проводник, только он разветвляется на 2 провода. Нулевой провод 1, и он, присоединяясь ко второму контакту патрона, объединяется в выходящий проводник. Чтобы не вылущивать отдельные жилы из внешней оболочки, для подведения и отвода тока к выключателю используется обычный двужильный провод, к двухклавишному — трехжильный и т. д.

Схема подключения люстры с 5 лампочками и двухклавишным выключателем: 0 — ноль; ф — фаза; 1 — люстра; 2 — коробка соединений; 3 — двухклавишный выключатель; 4 — соединительные клеммы

Если устанавливать в качестве выключателя диммер, то первое, на что стоит обратить внимание, — это на какую мощность он рассчитан. Если на диммере есть надпись 300 Вт, значит, он рассчитан на люстру из 5 лампочек по 60 Вт каждая

Есть устройства для домашнего использования с мощностью и 1000 Вт. При помощи такого светорегулятора можно менять уровень освещения в нескольких комнатах сразу. Устанавливается диммер точно так же, как и обычный выключатель. Единственное отличие — на контактах светорегулятора есть обозначение, какой именно провод подключать к тому или иному контакту. От этого зависит корректность его работы. Контакт для входящего провода обозначается латинской буквой «L».

Пример использования проходных выключателей (переключателей)

Это интересно: Сечение провода для подключения точечных светильников — объясняем по полочкам

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид – ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах. Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя. Еще один недостаток – найти специальные марки NYMнг-LS в свободной продаже практически не реально. Кабель ВВГнгLS гораздо доступнее, дешевле и более прост в изготовлении.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех “подделках”, изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный “правильный” NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!
