Зачем нужна гофра для электропроводки, как её подобрать и выполнить прокладку кабеля в гофре

Требования, предъявляемые к монтажу

Весь комплект элементов, предназначенных для прокладки кабеля в классическом исполнении, называются кабельным сооружением, забор на участке в эту категорию не входит. ПУЭ допускает монтаж на, так называемых, не кабельных сооружениях, в роли которых может выступить забор, однако при производстве монтажа необходимо выполнить условия, чтобы не отойти от требований нормативных документов.

Требований к монтажу гораздо меньше в том случае, если для прокладки используется бронированный проводник, но это не всегда удобно и доступно, поэтому в дальнейшем будет рассматриваться вариант работы с кабелями ПВС или ВВГнг-LS, заслуженно завоевавшими самое широкое использование по удачному сочетанию таких параметров, как цена и качество. Их токопроводящие жилы выполнены из меди, а и изоляция из поливинилхлорида (ПВХ).

Кабели ПВС и ВВГ, как небронированные, должны укладываться на высоте не менее чем 2 метра, в противном случае, их надо обеспечить защитой от механических повреждений, то есть они в соответствии с ПУЭ, должны быть уложены в трубе, в коробе или защищены стальным уголком и т.п., как указано в пункте 2.3.39 ПУЭ (Глава 2.3).

Способ крепления

При прокладке без гофры, кабель как правило крепится стяжками, либо дюбель хомутами, имеющими в своем составе эти самые стяжки.

Закрепив его таким образом, вы по любому воздействуете на него механически. Если на первый взгляд с ним ничего как бы не происходит, то со временем, этот способ крепежа может сыграть с вами злую шутку.

Даже не используя стяжки, а применяя специальные дорогостоящие крепежи, вы все равно заставляете кабель провисать под собственным весом.

Такой крепеж негативно сказывается на его изоляции. Это не СИП, который изначально произведен с учетом провисания под собственным весом.

А это через несколько лет обязательно приведет к ложным срабатываниям дифф.защиты.

Как видите, все способы которые преподносятся монтажниками как простые и быстрые, не очень укладываются под определение ”долговечного монтажа”.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

  • Прокладки наружной проводки в деревянном доме.
  • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
  • Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
  • Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
  • Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

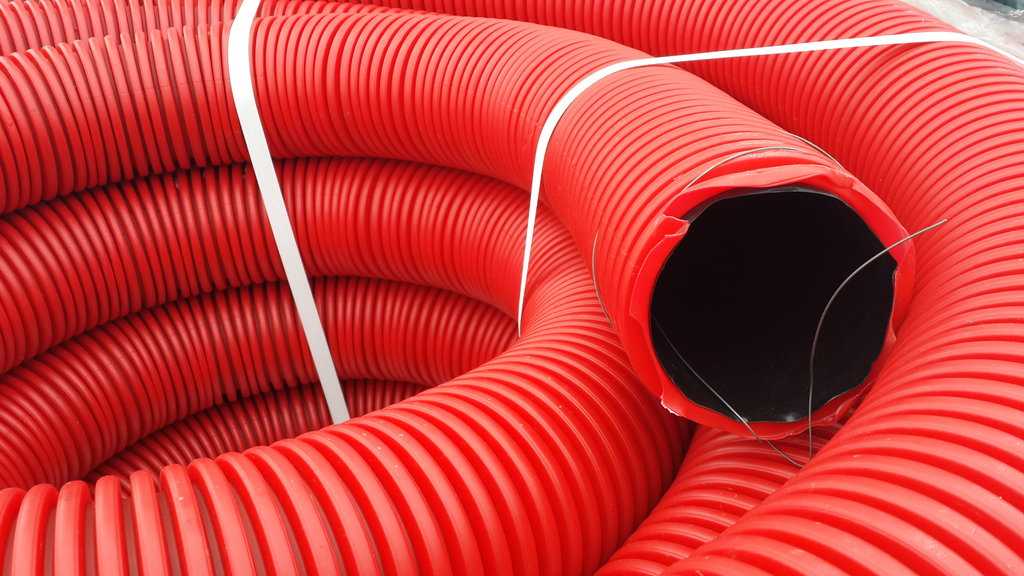

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

  1. Определить внутренний диаметр гофры.
  2. Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

  1. По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
  2. Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Для примера решим задачу:

Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?

Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:

ПВХ 2х2.5 – 9.1

Гофры – 39.6

Sпровода= (п*d^2)/4 = (3.14*9.1^2)/4=65 кв. мм

Sгофры=(3.14*39.6^2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Материалы по теме:

  • Как протянуть кабель в гофре
  • Виды и размеры металлорукава для кабеля
  • Защита электропроводки от механических повреждений
  • Как проложить кабель под землей

Что такое гофрированная труба

Одно из ключевых требований безопасной эксплуатации электрооборудования — защита электрических кабелей и проводов. Проводка, конечно, имеет собственную изоляционную оболочку, но она не всегда способна защитить токопроводящие жилы, особенно если сеть прокладывается в грунте, кирпичной стене или бетонной стяжке.

Кабель-канал в бухте

К сведению! В подобных эксплуатационных условиях верхний защитный слой, сделанный из полимеров, испытывает большие нагрузки.

И если изоляция испортится, могут возникнуть короткое замыкание, пожар. Раньше электропроводка изолировалась различными приспособлениями, например, пластиковыми или металлическими перфорированными коробами. Сейчас провода можно упаковать более удобным и практичным способом — используя гофрированную полимерную трубу.

Ее основная функция — защита проводников от повреждений и других негативных воздействий. На изоляционный слой проводки, ее сохранность могут действовать влажность, ультрафиолетовое излучение, температура. Если закрыть кабеля гофротрубой, их срок службы увеличится в разы. Также гофрированное изделие обеспечивает пожаробезопасность проводки, если та укладывается под горючей отделкой.

Эффективна гофра и при укладке в стяжке — предотвращает перегиб и деформацию проводов, обеспечивает к ним быстрый доступ. Кроме защитных функций, гофра используется как добавочный барьер между человеком и проводами, по которым движется ток.

Обратите внимание! В зависимости от назначения выделяют две разновидности гофрированных труб: для электрокабелей и для прокладки канализации. Вторые — изделия с диаметром от 110 мм

 Провод в гофре защищены от различных факторов

Классификация по назначению:

  • трубы для прокладки кабелей. Изделия, используемые при электромонтажных работах. Продаются в бухтах по 50 и 100 м. Их диаметр 16-65 мм. Дополнительно продукция может комплектоваться зондирующей проволокой, упрощающей прокладку. Материалом таких труб может служить нержавеющая или оцинкованная сталь. Такие изделия обладают повышенной устойчивостью к негативным воздействиям, но не имеют диэлектрических свойств. Чаще всего применяются при прокладке на улице в условиях открытого воздуха;
  • канализационная гофротруба. Изготавливается из ПВХ или ПП и имеет больший диаметр по сравнению с изделиями для кабелей (110-300 мм). С ее помощью прокладывают внутридомовую, санитарную, общесплавную, безнапорную, ливневую канализации.

Для канализации нужен особый вид

Важно! Для обустройства ливневых канализаций используют гофры с диаметром, превышающим 300 мм. Такая продукция жестче и не обладает полезным физическим свойством — гибкостью

Поэтому при прокладке применяется линейный способ (повороты делаются специальными переходниками).

Назначение и преимущества гофры

Гофра для проводов выбирается в зависимости от конкретных требований и поставленных целей:

Электротехнические компоненты из негорючей оболочки выбираются в случае прокладки в стенах, сформированных из деревянных, каркасных материалов, в том числе ПВХ-плит и вагонки, или монтирования на деревянные перекрытия. Здесь главное – пожарная безопасность.
Более твердая и прочная оболочка может пригодиться при необходимости прокладки за отделочными материалами, включая гипсокартон и шпатлевка

Зачастую на такие стены вешаются картины, кронштейны для телевизоров, полки, поэтому важно обеспечить защиту от механических повреждений.
При наружной прокладке кабеля, чтобы защитить его оболочку от воздействия ультрафиолетовых лучей и механических повреждений.
При открытой прокладке по воздуху понадобятся компоненты, способные выдерживать широкий диапазон температур (как экстремально низкие, так и высокие)
Опять же обратите внимание на защиту от ультрафиолета, убедитесь в наличии армирования. Кабель с гофрой крепятся к опорам, поэтому оказывают друг на друга дополнительную нагрузку
Требуется защита с усиленной несущей способностью.
При подземной прокладке нужно размещать жесткую водонепроницаемую гофру.
При прокладке кабеля под стяжкой гофра должна выдерживать нагрузку цементно-песчаной смеси или бетона, а также гарантировать оперативную и простую замену кабеля в случае его повреждения

Таким образом, исключается необходимость разрушения пола.

Важно! Ни одна гофра не может гарантировать стопроцентную защиту кабеля от механических воздействий. Даже при использовании металлических труб, просверливая очередной отверстие дрелью, вы наверняка не почувствуете разницы между бетонной стеной (или отделочным материалом) и гофрой

Лучший способ избежать подобных неприятностей – иметь точный план проложенной электропроводки, знать, на каком расстоянии от пола, потолка, дверного проема и других недвижимых объектов квартиры находится кабель.

Если при внешней прокладке используется прочный, устойчивый к холоду и влаге провод, то можно обойтись без применения гофры. Она не нужна также при укладке кабеля в штробы с последующим оштукатуриванием.

Прокладка под грунтом

Находясь в грунте, кабель, даже в гофре, – элемент повышенной опасности. При незнании схемы электросети можно получить производственную травму, в худшем случае может быть летальный исход. Чтобы обезопасить коммуникации, рекомендуется обеспечить их защитой, а работников — одевать в защитные спецкостюмы. Однако такой способ имеет ряд плюсов:

  1. Гибкость.
  2. Устойчивость к механическим повреждениям.
  3. Прочность.

Электрокоммуникации стали прокладывать в земле довольно давно, в первую очередь в военной отрасли. Использовать кабель в гофре стали сравнительно недавно, но этот способ стал очень распространенным за счет технических характеристик конструкции:

  • Она прекрасно оберегает не только от механических повреждений, но и от негативного воздействия атмосферы (дождь, град и прочее).
  • Благодаря толстому слою земли она будет защищать гораздо лучше, причем даже от поражения химически опасными элементами.

Если сравнивать цены, то самой дорогой будет та, что выполнена из металла (по сравнению с ПВХ), примерно в полтора – два раза. Но цена напрямую зависит от долговечности продукта – а это порядка 25 лет, в то время как у пластиковой – 10 лет. Поэтому перед тем как протянуть кабель в гофру, необходимо определиться с целями – насколько важна долгосрочность работоспособность провода.

Способы и правила укладки труб ПНД

Общие правила для всех способов укладки следующие:

  1. Не рекомендуется прокладывать кабели разных сетей в полости одного защитного канала.
  2. Нельзя изгибать трубу под острым углом, это может привести к образованию залома.
  3. Места стыковки труб должны быть герметичными. Соединить отдельные изделия можно с помощью компрессионных муфт, пресс-фитингов или методом стыковой сварки.
  4. Длина участка между коробками не должна превышать 25 метров.
  5. При открытом способе прокладке вне здания следует использовать гофру ПНД черного цвета, стойкую к воздействию ультрафиолетового излучения.
  6. Чтобы обеспечить отток конденсата, образующегося на наружных поверхностях, трубопроводы должны иметь уклон, направленный в сторону протяжных коробок. В них будет собираться влага.
  7. При заглублении канала в почву более чем на 2 метра, необходимо сверху выполнить защитную бетонную стяжку толщиной 8–10 см.

Укладка труб внутри зданий

Монтаж кабель-каналов внутри зданий осуществляется в следующем порядке:

  1. Разметка прокладки кабеля.
  2. Пробивка штроб в ограждающих конструкциях строения (при необходимости).
  3. Соединение отдельных труб ПНД в трубопровод и их фиксация. Для крепления изделий к стенам или потолку используются специальные держатели с защелкой, к полу — металлические скобы.
  4. Заделка конструкции в зависимости от местоположения канала и его диаметра. Для заделки в стенах используют штукатурку или другие отделочные материалы. Трубопроводы, проложенные в полу, заливают бетоном.
  5. Протяжка кабеля. Провод внутри пластикового трубопровода должен располагаться свободно, без натяжения.

Укладка на улице в траншею

Сам процесс укладки труб ПНД для кабеля в земле складывается из следующих действий:

  • разметка габаритов траншеи;
  • отрывка траншеи и выравнивание дна;
  • раскладка труб вдоль траншеи;
  • засыпка песком или мягким грунтом основания канавы на 10 см;
  • последовательная укладка отрезков труб с заделкой стыков контактной сваркой;
  • проверка целостности оболочки кабеля и протяжка его в полость труб без натяжения;
  • засыпка мягким грунтом или песком готового трубопровода толщиной слоя в 10–15 см;
  • обратная засыпка траншеи грунтом.

Чтобы в дальнейшем проложенную трассу можно было найти, над ней ставят сигнальные столбики. При монтаже кабеля подземным способом для соединения деталей полиэтиленового трубопровода нельзя использовать фитинги. Они могут нарушить его герметичность.

Бестраншейный способ укладки в земле

В стесненных условиях частных дворов или дач, где нет возможности вырыть траншею, применяют способ бестраншейной укладки кабеля. Для этого применяют специальное оборудование, позволяющего бурить почву в горизонтальном направлении. До начала работ нужно оформить разрешение на бурение и выполнить анализ геологического состава грунта.

Укладка кабеля бестраншейным способом осуществляется в следующей последовательности:

  1. Бурение пилотной скважины. Выполняется с помощью специального наконечника, закрепленного на гибкой штанге. Она позволяет менять направление при столкновении с естественными препятствиями в земле. Наконечник оснащен специальными охлаждающими отверстиями и навигационным аппаратом. Это позволяет контролировать траекторию бурения и корректировать ее направление.
  2. Расширение скважины до нужных размеров. На этом этапе выполняют замену наконечника на расширитель, что позволяет увеличить диаметр скважины до проектных показателей;
  3. Прокладка труб. Вначале в трубопровод нужно просунуть кабель, а затем собранную конструкцию закрепить к специальной штанге установки ГНБ, которая протянет ее через скважину. Для снижения силы трения при прохождении плети коммуникации через горизонтальный канал применяют бурильный раствор.
