Как выполнить заземление ванны в квартире

Блуждающие токи

Блуждающими называют токи, появляющиеся в грунте при его использовании в качестве проводящей среды. Причины появления таких токов в отопительной системе и водопроводах разнообразны:

  • неправильно созданное или отсутствующее заземление электроустановок, имеющих связь с сушилкой;
  • близкое расположение токоведущих магистралей (к примеру, железной дороги, трамвайных путей);
  • короткие замыкания.

Теоретически короткие замыкания не должны возникать при правильно построенной системе. Однако бывает, что вместо сварки используют обычные сгоны или вместо металлической трубы ставят металлопластиковую. В результате этого и возникают блуждающие токи, ведущие к коррозийным процессам электрического или электрохимического типа.

Блуждающие токи возникают, если стояк выполнен из металла и заземлен, а в квартирах установлены пластиковые трубы. В зданиях новой постройки заземление осуществляется через систему уравнивания потенциалов, а в старых домах — по заземлительному контуру. Если трубы пластиковые, металлосвязь между ними и сушилкой теряется, что приводит к возникновению блуждающих токов: имеющийся потенциал разрывается. Из-за этого на стояке один потенциал, а на “полотенчике” — совсем другой.

Другая частая причина появления блуждающих токов — разные потенциалы двух разных металлов, находящихся в плотном контакте. Особенно активно токи возникают, когда соседствуют обычная сталь и нержавейка.

Наиболее распространенные причины утечки тока на полотенцесушитель:

  1. Неправильное использование системы электроснабжения, когда трубы задействуются в качестве рабочих нулей.
  2. Непрофессиональное подключение гидромассажных ванн, душевых кабин, стиральных и посудомоечных машин, стерилизаторов. В таких случаях трубы связаны с электропитанием здания.
  3. Нарушение целостности кабельных сетей, электроустановок.
  4. Ослабление, отгорание, физическое повреждение проводки.

Техника безопасности

При работе с электричеством важнейшая задача — обеспечение безопасности. Существует несколько правил, следование которым обеспечит безопасную эксплуатацию ванной комнаты:

  1. В доме или квартире должна быть качественная электропроводка. Это ключевое условие, поскольку в противном случае о безопасности говорить не приходится, какие бы действия ни предпринимались.
  2. В ванной комнате необходимы особые меры безопасности, так как во влажном незащищенном помещении удар током наиболее вероятен.
  3. Все электроприборы должны быть исправны.
  4. Дети не должны пользоваться техникой без родительского контроля. Кроме того, детей нужно ознакомить с правилами пользования электробытовыми приборами.
  5. В розетки, на выключатели, лампочки не должна попадать вода.
  6. Если обнаружено искрение, меры нужно принимать безотлагательно.

Заземление ванной комнаты — важное мероприятие, которое нужно проводить в комплексе с защитой всего дома. В этом случае удастся добиться действительно достойного уровня защиты

Не стоит экономить на безопасности: все используемые материалы должны быть высокого качества. Заземление — ответственный процесс, и доверять его нужно только профессионалам.

Создание заземлительной системы

Необходимо создать прочную металлосвязь между трубами стояка и полотенцесушителем. Заземлить его сможет даже начинающий мастер. Простота работы объясняется устройством сушилок для полотенец, изначально приспособленных для подключения к заземленной розетке. Если розетка установлена в ванной, понадобится специальный водоустойчивый корпус.

Работа выполняется в следующем порядке:

  1. Определить надежность соединения сушилки с водопроводом.
  2. Проверить, из какого материала изготовлены трубы горячего водоснабжения. Если это сталь, в заземлении обычно нет необходимости. В случае с пластиковыми трубами понадобится заземление.
  3. С помощью стального проводника соединить все металлические предметы в помещении.
  4. Сделать перемычку для заземления. Присоединить провод из распредщита с перемычкой.
  5. Зафиксировать заземленный проводник к змеевику. Для этого использовать хомут.

На этом создание заземлительной системы закончено. После проверки уровня сопротивления она готова к эксплуатации.

Для чего заземляют ванну

Согласно правилам, все электроприборы, устанавливаемые в ванной комнате, необходимо подключать через трехжильный кабель к отдельному дифференцированному автомату. Альтернатива — подключение к выделенной влагозащищенной розетке с проводником защитного заземления.

Установка сантехники, в том числе ванной и душевой кабины, также регламентируется. В пункте 7.1.55 Правил устройства электроустановок (ПУЭ) указано, что металлические корпуса ванн и поддонов душевых кабин необходимо электрически объединять с металлическим трубопроводом с помощью толстой стальной проволоки. Также допускается медный электрокабель с сечением 6 квадратных миллиметров или более.

Требования ПУЭ нацелены на сведение до минимально возможного уровня электрического сопротивления. В результате выравнивается разница в потенциалах на всей сантехнике и электробытовой технике, что создает условия для их безопасного использования.

Чтобы объяснить необходимость заземления более наглядно, приведем как пример такую ситуацию:

  1. Санузел не заземлен. Происходит повреждение питающего электрокабеля. При попадании влаги в клеммную коробку бытовой техники (стиралка, бойлер, полотенцесушитель и т.п.) на его корпусе появляется напряжение.
  2. Особенность человеческого тела такова, что при повышенной влажности его сопротивление снижается. В свою очередь одно из свойств тока — выбор пути наименьшего сопротивления. В результате влажное тело становится особенно уязвимым для поражения его током. Чтобы получить удар, достаточно лишь прикоснуться к любым токоведущим элементам.
  3. Удар током не просто неприятен. Если его сила достаточно велика и продолжительна, провоцируется желудочковая фибрилляция, парализуется дыхательная мускулатура. Если пострадавшему вовремя не оказать медицинскую помощь, возможен летальный исход.
  4. Чтобы избежать опасности попадания под напряжение, необходимо добиться условий, при которых заземляющий проводник примет его на себя. Для этого сопротивление проводника должно быть не просто ниже, а многократно ниже сопротивления тела человека.
  5. При наличии заземления ток выберет для прохождения уже не живое существо, а заземляющий контур, и благополучно уйдет в грунт. Как только утечка тока в фазном проводнике обнаружена, включается дифференцированный автомат или УЗО, отключающее электрический прибор.

Совет! Кроме заземления ванны и металлических элементов душевой кабины рекомендуется объединить с нулевой защитной шиной заземляющие контакты розеток, корпуса электробытовой техники. Туда же следует подключить все имеющиеся в ванной комнате трубопроводы.

Почему ванну нужно заземлить

Как известно из физики, электричество всегда идёт туда, где наименьшее сопротивление. Для протекания тока необходима замкнутая цепь. Если взять одной рукой «0», а другой фазу, тело становится проводником электрического заряда. В этом случае ток потечёт прямо сквозь большинство органов, включая сердце.

Заземление позволяет создать разность потенциалов, что обезопасит взаимодействие с электрическими приборами. За счёт сверхпроводимости ток будет идти именно в «землю», а не через человеческое тело.

В современной квартире множество электрических устройств. Поэтому некоторые приборы, особенно неисправные, могут создавать напряжение на корпусе. Это опасно тем, что металл (особенно влажный) является отличным проводником.

В одной только ванной комнате нередко находится до пяти электроприборов, поверхность которых может быть под напряжением. Источником опасности становится обычный фен или стиральная машина.

Небезопасны плохо изолированные розетки или удлинители. Заземление должно быть в каждой ванной комнате, особенно если там же находится розетка.

Быстро и решительно избавляемся от шума мойки

Суть работы состоит в том, чтобы приклеить шумоизоляцию снаружи на мойку. Следуем по шагам:

  • Добываем из упаковки шумоизоляционный материал, раскладываем и даем время, чтобы он выпрямился.
  • Отчищаем, отмываем поверхность мойки всеми доступными способами. Удаляем всякие бумажные этикетки и «нашлепки». Уже имеющиеся элементы шумоизоляции не трогаем, если их трудно удалить. В противном случае их также удаляем, а место монтажа тщательно очищаем.
  • Обезжириваем обрабатываемые поверхности и сушим, при необходимости.
  • Сначала вырезаем и подгоняем по размерам шаблон из бумаги.
  • Переносим очертания выкройки на шумоизоляционный материал и вырезаем необходимую деталь. Если шаблон сделать сложно, можно выполнить необходимые измерения на мойке и перенести их на материал.
  • Теперь снимаем с коврика защитную пленку и наклеиваем его на обрабатываемые поверхности. Тщательно придавливаем изоляцию к металлу через тряпку.

2 Примеры, когда поражение током маловероятно и вполне возможно

Примеры, в которых маловероятно или исключено получение удара тока при выполнении вышеприведенного первого пункта:

  • человек, больше ни к чему не прикасаясь, стоит на полу босиком, но ноги и напольное покрытие сухие, а последнее выполнено из материала, не являющегося проводником (из дерева, керамическая или другая плитка из натуральных материалов, линолеум);
  • человек, больше ни к чему не прикасаясь, стоит на мокром полу, но обутый в тапочки или другую обувь, которые, как и ноги, внутри сухие и не проводят ток (подошва из резины, кожи).

В противном случае (к чему-то еще токопроводящему прикоснуться второй рукой или стоять босиком на мокром полу) может стукнуть. И тем сильнее, чем больше будет величина тока. А она, как следует из приведенного в предыдущей главе закона Ома, зависит от напряжения – разности потенциалов между землей и на объекте, к которому прикоснулись – и суммарного сопротивления получившейся цепи. То есть суммируются R человека и всех следующих за ним до земли элементов такой цепи. Если из-за высокого общего сопротивления и/или небольшого напряжения ток окажется маленьким, то его прохождение через тело можно даже и не заметить.

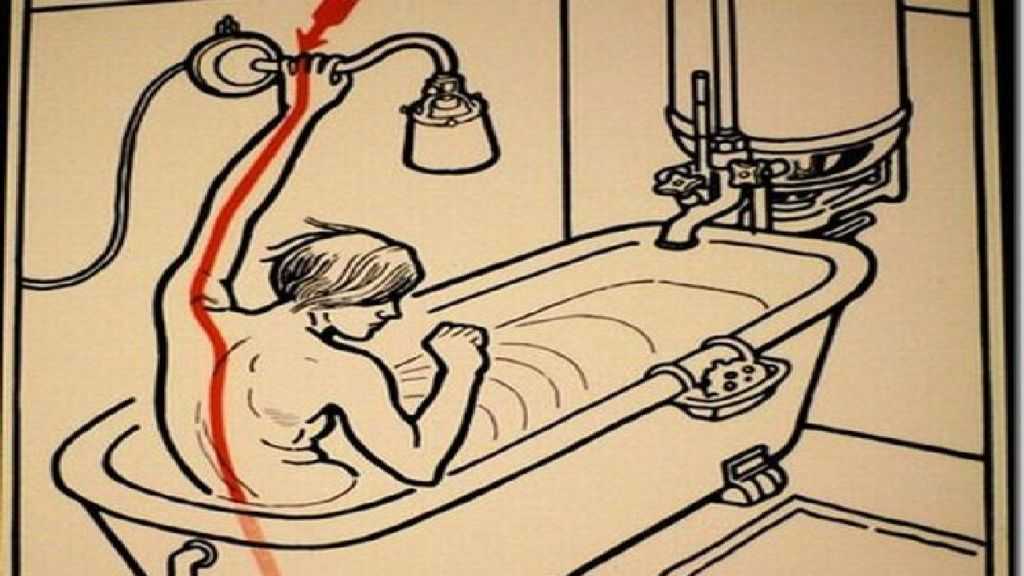

Еще 1 пример, когда может ударить – кстати, когда человек уже находится непосредственно в самой ванне. Он может стоять или сидеть в воде. Потом человек включает кран или душ, подключенный к электротитану (другому электрическому подогревателю). А у того неисправный нагревающий элемент – ТЭН. Характер неисправности – повреждение изоляции. Участок неисправности приходится на внутренний бак с нагреваемой водой. Изоляция совсем повреждена и все 220 В, получается, «подключены» к воде (так называемый пробой) или отчасти (утратила прежние электроизоляционные свойства из-за старения или неправильной эксплуатации титана, и поэтому плохо изолирует проводник внутри ТЭНа), и происходит утечка тока.

И в этом случае вместе со струей, когда человек к ней прикоснется (например, рукой), на него пойдет подача не только воды, но еще и фазного напряжения (пробоя или утечки). Ведь какой-то другой частью тела он обязательно будет контактировать с ванной. А та, в свою очередь, в этот момент может оказаться звеном той электроцепи до земли, о которой шла речь в приведенном выше пункте 2 (смотреть в предыдущей главе). То есть ток потечет через человека, потом ванную, воду, сливающуюся из нее, и канализационные трубы. Либо от ванны пойдет через мокрый пол и бетон перекрытий, а потом по металлическим элементам конструкций здания. Через струю при этом тоже будет протекать ток, но наибольший пойдет именно через человека, так как его сопротивление гораздо меньше, чем у воды.
