Лучший способ защиты дачи от молний — монтаж громоотвода своими руками

Уход за системой

Чтобы молниезащита в частном доме работала эффективно и без сбоев, необходимо выполнять простейшие профилактические операции:

1. Каждый год перед началом сезона гроз осматриваем все элементы системы. При необходимости выполняем ремонт, замену или обработку противокоррозионными составами.

Окисленные муфты очищаем или заменяем новыми

1. Раз в три года выполняем полный цикл профилактических работ: проверяем соединения, при необходимости подтягиваем муфты для восстановления контакта. Очищаем поверхности от окислов. Выполняем замеры электрического сопротивления контуров.

Замер параметров заземления

1. Раз в пять-семь лет вскрываем подземную часть заземляющего контура. Осматриваем детали для выявления участков, поврежденных в результате коррозии. Если труба, арматура или полоса проржавели более, чем на 1/3, элемент необходимо заменить.

Защита и заземление дома

Грамотно выполненное заземление и молниезащита в частном доме – залог безопасности. Если нарушить технологию обустройства заземляющего контура, при попадании молнии в громоотвод могут быть повреждены объекты, расположенные неподалеку от заземления, включая сам дом.

Установка заземления требует соблюдения некоторых правил:

• предпочтительно монтировать контур из медных или латунных элементов – они устойчивы к коррозии;
• если используется сталь – каждые 3-5 лет необходимо проверять систему и менять поврежденные коррозией электроды;
• длину стержня подбирают с учетом глубины промерзания грунта на участке – электрод должен быть погружен на 20-25 см ниже этого уровня;
• для соединения стержней между собой применяйте проволоку или ленту из того же металла, что и электроды;
• нельзя накручивать проволоку на верхнюю часть электродов – соединение элементов конструкции между собой выполняют сваркой или используя обжимные гильзы;
• влажность грунта в теплое время года поддерживают, поливая участок с заземлителем вместе с газоном и цветниками или обустроив специальный отвод водосточной трубы.

Молниезазщитную систему перед каждым сезоном требуется осматривать, проверяя надежность соединений. Болтовые соединения зачищаются и подтягиваются, сварные стыки окрашиваются антикоррозийной краской для металла. Подземную часть полностью проверяют и обслуживают раз в пять лет.

Регулярный осмотр и техническое обслуживание обеспечат надежное функционирование молниеотвода на протяжении многих лет.

Последствия удара молнии

Молния – электрический разряд, возникающий между облаками или облаком и объектом, расположенным на земле. Она несет в себе заряд в миллионы вольт и представляет смертельную опасность как для человека и животных, так и для целых строений.

Молния – электрический ток, проходящий по воздуху

Удар молнии опасен не только для объекта, в который она попадает, но и для всех, кто находится рядом. Закономерный вопрос: «Зачем тогда громоотвод, если опасность остается?».

Вопреки стереотипам, задача громоотвода не в направлении заряда в землю, а в предотвращении удара.

Опасны удары молнии и в электрические сети (в подстанции, ЛЭП). В результате этого ток по проводам растекается по соседним домам, выводя из строя технику и являясь прямой опасностью для жизни человека в этот момент.

Важно! Частный дом, имеющий фундамент в грунте, электросети с заземлением и металлическую кровлю – привлекательная мишень для молнии. Особенно, если такой дом стоит особняком в стороне от прочих высоких построек.. О материалах для покрытия и утепления крыши дома читайте в статье

О материалах для покрытия и утепления крыши дома читайте в статье.

Особенности монтажа

Монтаж молниезащиты на частном доме выполняется по заранее составленному проекту. В процессе проектирования следует :

• выбрать конструкцию молниеприемника (обычно это стержневой или тросовый вариант);
• определить высоту установки стержневого элемента, чтобы дом был полностью защищен либо выбрать, исходя из размера крыши, подходящее количество мачт для тросового элемента;
• выбрать место установки заземляющего контура (расстояние до стен дома – не менее 1 метра, до входной группы и дорожек – не менее 5 метров, поблизости не должна располагаться детская игровая площадка, место для отдыха и т.д.);
• рассчитать длину токопровода от молниеприемника до дальнего конца заземляющего контура;
• подобрать материалы для сборки конструкции.

Для выполнения монтажных работ потребуется использовать лопату штыковую, сварочный аппарат, пластиковые крепления для токопровода, а также молоток и электродрель вместе с крепежом.

На первом этапе готовят траншею под заземление – она представляет собой прямую линию длиной в три метра или контур в виде треугольника. В первом случае электроды вбивают в землю по концам траншеи, соединяют их лентой, профилем или прутом из того же металла при помощи сварки. Во втором случае три электрода располагаются в вершинах треугольника, их также соединяют перемычками.

Контур заземления в виде треугольника

Заземляющий контур должен быть расположен на глубине от 0,8 метра

Важно установить его на таком уровне, где грунт всегда остается влажным. Если почва пересыхает на большую глубину, ее требуется постоянно увлажнять

Песчаный грунт пропитывают раствором соли, чтобы повысить электропроводность.

Ленту или провод токоотвода приваривают одним концом к молниеприемнику, другим – к заземлителю, причем токоотвод должен пролегать по всей длине перемычки между электродами и крепиться к ней сваркой в нескольких точках. Места сварки окрашивают антикоррозийной краской .

Токоотвод не должен касаться стен дома, его крепят при помощи специальных элементов из материала, не проводящего ток. Если стены и кровельное покрытие выполнены из материала, неустойчивого к возгоранию, промежуток между конструкциями и токоотводом должен составлять не менее 10 см.

Различия в технологии монтажа стержневой и тросовой установки касаются только обустройства молниеприемника.

Монтаж тросового молниеотвода

Молниеприемником служит металлический трос, натянутый горизонтально над коньком, где устанавливается две или четыре металлические мачты (в соответствии с размером крыши), закрепленные на деревянных брусьях, чтобы исключить контакт металла с кровлей. К этим мачтам крепят концы натянутого троса, он не должен провисать. К одному концу троса при помощи сварки или болтового соединения прикрепляют токоотвод.

Расположение тросового молниеотвода над коньком

Если на крыше имеется дымоходная труба, вокруг нее следует выполнить несколько витков троса и прикрепить его концы к уже смонтированному горизонтальному молниеприемнику.

Для использования в качестве молниеприемника тросовой системы нужен металлический неизолированный провод (проволока) диаметром не менее 6 мм.

Монтаж стержневого молниеотвода

Стержневой молниеприемник представляет собой металлический штырь длиной 30-160 см. Вместо штыря допускается использовать трубу, но в этом случае ее верхний торец необходимо заварить, установив заглушку.

В качестве опоры для стержневого молниеприемника можно использовать :

• установленную на земле высокую мачту;
• телевизионную антенну;
• дерево, высота которого сравнима или превышает высоту дома;
• станину для кровли.

Антенна в качестве опоры для молниеприемника

К мачте штырь молниеприемника крепят болтами либо сваркой (если станина металлическая). Затем монтируется токоотвод.

По завершении работ проверяют сопротивление готового громоотвода. Необходимо удостовериться, что оно не превышает 10 Ом .

Крепление элементов системы

Как уже было сказано выше, молниезащита коттеджа должна быть надежна закреплена к несущим конструкциям дома. Для этого используются два вида крепежа:

1. Натяжная система.
2. Дистанционные зажимы.

Первый вариант – это обычный трос, который крепится к конструкциям здания специальными анкерами, закрепленными жестко к поверхностям крыши, стен и грунта. Натяжка производится болтовым соединением с одного края троса (сверху или снизу).

Что касается дистанционных зажимов, то это простая конструкция. Она изготавливается под определенные формы плоскостей. Поэтому в продаже можно приобрести угловые и забивные модели, предназначенные для стен, коньковые зажимы, зажимы для соединения отводчика и приемника, отводчика и заземляющего контура. Вообще, появление этого приспособления дало возможность проводить скрепление частей молниезащиты своими руками без применения электросварки.

Внутренняя защита дома

Пассивная внешняя защита работает круглосуточно, ее не нужно постоянно контролировать на предмет исправности. Однако когда разряд молнии попадает в зону, недоступную для молниеотвода, и возникает электромагнитная индукция, угрозе подвергается вся техника в доме. Для обеспечения высокой безопасности нужна не только внешняя защита, но и внутренняя предохранительная система.

Внутренняя защита предполагает проведение мероприятий, направленных на предотвращение перенапряжения в электрических сетях. Перенапряжение возникает как следствие удара молнии, когда токи направляются по индуктивным и резисторным связям. Результатом перенапряжения станут оплавление микросхем и поломка электробытовой техники на даче или в квартире.

Внутренняя защита от молнии состоит в использовании специального прибора — устройства защиты импульсного перенапряжения (сокращенно УЗИП). Существует несколько классов такого оборудования. Первый класс предназначен для защиты от прямых ударов молнии. Устанавливается на входе в здание во вводно-распределительном устройстве или распредщите. Второй класс устройств помогает справиться с коммутационными помехами. Выпускается оборудование класса 1+2, предназначенное для защиты небольших зданий, в том числе жилых домов.

Чтобы по-настоящему надежно защититься от ударов молнии, рекомендуется использовать комплекс мер: внешняя пассивная система должна сочетаться с активной. Установить систему громоотвода можно как своими руками, так и наняв специалистов. Если установить еще и внутреннюю защиту дома, за бытовую технику во время грозы можно не переживать.

Молниезащита частного дома своими руками

Обеспечить безопасность жилого строения можно при помощи молниезащиты, сделанной своими руками. Схема молниеотвода достаточно проста, её легко сделать самостоятельно. Любая подобная система безопасности частного дома базируется на изготовлении молниеотвода из доступных строительных материалов.

Любой молниеотвод имеет три главных составляющих, как показано схеме:

1. Молниеприемник.
2. Токоотвод.
3. Контур заземления.

Молниеприемники

Проводник из металла, задача которого принять на себя электрический разряд молнии, называют молниеприемником. Установка его производится на самом высоком месте кровли, при этом на крыше, имеющей сложную конструкцию, устанавливают несколько таких молниеприемников.

По своим конструктивным особенностям молниеприемники могут быть нескольких видов:

• штырь из металла;
• металлический трос;
• металлическая сетка.

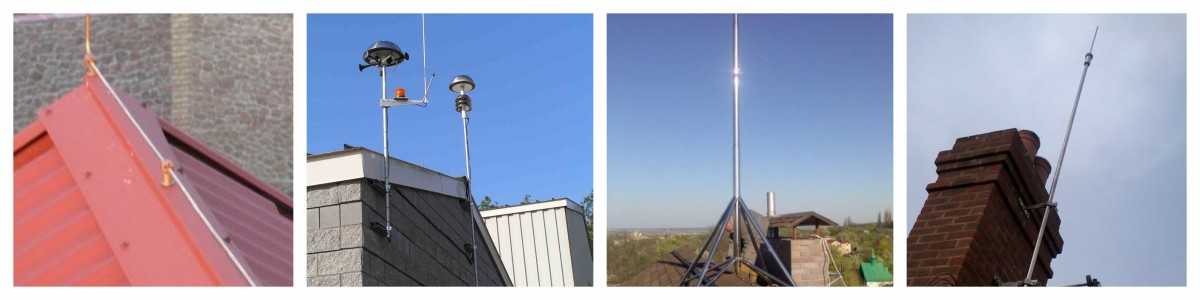

Металлический штырь

При этом способе молниезащиты дома изготавливается металлический штырь, длиной от 20 сантиметров до полутора метров. Его следует монтировать на самой высокой точке крыши частного дома.

Используемый материал – медь или оцинкованная сталь, ввиду большой устойчивости к окислению. Такой штырь может иметь любую форму. Площадь сечения не должна быть меньше 100 м2. Если штырь имеет круглую форму, то его диаметр должен быть не менее 12 миллиметров. Допускается использование полой трубы, но в таком случае её диаметр должен быть немного больше, а торец, обращённый вверх, нужно заварить. Такой способ защиты дома от молнии подойдёт для любого типа металлической кровли, в том числе и для металлочерепицы.

Металлический трос

Устройство с металлическим тросом тоже достаточно просто сделать своими руками. Вся конструкция состоит из троса и пары опор, которые можно сделать из металла. Однако в этом случае их придётся изолировать.

Вдоль конька крыши натягивают стальной трос, диаметром не менее 12 мм, и закрепляют его по краям. Трос должен находиться на высоте 1–2 метров от конька крыши.

Металлическая сетка

Молниеотвод с приёмником из металлической сетки является самым лучшим вариантом защиты для крыши из черепицы.

При монтаже сетки её крепят вдоль конька крыши с ответвлениями из токоотводов, имеющих надёжное заземление по всей площади кровли.

Все молниеприемники на крыше следует обязательно соединить с лестницами, водостоками и любыми другими металлическими предметами.

Когда рядом с частным домом в непосредственной близости от него растут большие и высокие деревья, то можно использовать одно из них в качестве молниеприемника. Для этого металлический штырь следует установить так, чтобы он был выше кроны дерева на полтора метра, а затем соединить его с токоотводом. Важным условием является высота дерева — оно должно быть выше дома на 10–20 см.

Создание токоотвода

Токоотвод — одна из составляющих молниеотвода, отвечающая за провод электрического разряда от молниеприемника до контура заземления. Его делают из стальной проволоки, имеющий диаметр не менее 6 мм. Один её конец приваривается к основанию молниеприемника, а второй к контуру заземления

Качеству сварки нужно уделять особое внимание, во избежание поломки в месте крепления. Сила тока, который проходит через токоотвод, может достигать 200 000 ампер

Крепить токоотвод нужно по контуру крыши и дома при помощи изоляторов на расстоянии 2–3 см от кровли и стен. Если токоотводов несколько, то расстояние между ними должно быть не менее 25 метров.

Нельзя закреплять проволоку вблизи дверей и дверных проёмов. При монтаже следует избегать резких изгибов и мест, где она может быть повреждена снегом или мусором. Токоотвод должен быть максимально коротким, а располагать его нужно в местах наибольшего риска попадания молнии: на острых выступах, краях фронтонов и т. д.

Заземление молниеотвода

Завершает любую конструкцию устройства для защиты от молнии — контур заземления. Его задача — обеспечить надёжный контакт всего устройства с землёй. Внешне конструкция выглядит как три больших электрода, которые соединены между собой и утоплены в землю.

Для сборки устройства, отвечающего за заземление, понадобится сталь сечением 80 м2 или медь сечением 50 м2. В заранее выкопанной траншее, глубиной около одного метра и шириной 3 метра, нужно вбить по краям два металлических прута из меди или стали. Затем они соединяются между собой при помощи сварки и к ним приваривается токоотвод от дома. Вся конструкция забивается до основания в землю.

При сборке устройства заземления нужно помнить, что располагать его нужно не ближе пяти метров от дверей или окон, проходов, крыльца и дорожек. Расстояние от стен дома должно быть не менее одного метра.

Выбор типа

Тип планируемой молниезащиты зависит от исходного состояния дома и условий, в которых он находится. Молния, как правило, бьет в самую высокую точку дома или соседнее дерево. Деревья, антенны, столбы при ударе молнии создают эффект экрана и соседние здания, автомобили могут попасть в зону поражения.

Вторым условием при устройстве защиты является тип грунта. разные виды которого имеют неодинаковою токопроводимость и сопротивление, которое учитывается при выборе сечения металлической полосы и величины заглубления контура.

Если ваш дом рядом с водоемом или ключами, то риск поражения разрядом максимален, особенно если по климатическим условиям число грозовых периодов превышает 40 часов в год.

Как правильно выбрать паркетную доску. Ответ на этот вопрос вы найдете здесь.

А тут статья про монтаж заземления для вашего дома.

Поражающие факторы разрядов атмосферных разрядов

Технология создания защиты от грозы напрямую связана с поражающими факторами атмосферных электрических разрядов. Любое природное явление влияет на окружающую среду с той или иной степенью воздействия. Молния не является исключением и ее поражающие факторы можно разделить на следующие два вида.

1. Первичный. Это прямой удар электрического разряда в объект недвижимости. Последствия от такого попадания могут быть самыми плачевными. Конструкция дома может получить серьезные повреждения или просто сгореть от возникшего пожара. Не исключается и гибель людей от поражения электрическим током. Вся включенная в сеть бытовая техника и электроприборы однозначно выйдут из строя. Первичный фактор поражения молнией создает самый опасный вариант развития событий, способный создать массу проблем жильцам частного дома, коттеджа или дачи.
2. Вторичный. Менее опасный поражающий фактор атмосферного электрического разряда, конечно, по сравнению с прямым попаданием, но тоже способный доставить много неприятностей собственнику частного владения. Дело в том, что молния, разрядившаяся недалеко от дома, формирует мощное индукционное поле, создающее скачек питающего напряжения в электрической проводке. Такое перенапряжение способно полностью  вывести из строя бытовую технику и электроприборы.

Защитить свою собственность от вторичного поражающего фактора можно простым отключением электроприборов от питающей сети на весь период времени прохождения грозового фронта. Для эффективной защиты от прямого попадания молнии необходимо выполнить монтаж молниезащиты в коттедже, частном доме или на даче.

Установка громоотвода и дополнительного защитного оборудования позволит избежать негативных последствий от воздействия разряда на вашу жилую собственность и на проживающих в ней людей, независимо от типа поражающего фактора. Далее мы рассмотрим виды и категории молниезащиты.

Основные показатели защиты загородного дома

Первым показателем молниезащиты выступает молниеотвод, он состоит из следующих элементов:

1. молниеприемник;
2. токоотвод;
3. заземляющий контур.

Молниеприемник — компонент молниезащиты, выполняющий функцию улавливания электрических разрядов.

Такой элемент выполняется из металла, и его установка идет непосредственно на крыше. При устройстве молниезащиты для большого частного дома, необходимо позаботиться об установке сразу нескольких приемников.

По своим конструктивным особенностям, молниеприемники можно разделить:

1) Приемники в виде металлического штыря длиной от 20 см до 160 см. Как правило, они монтируются в вертикальном положении, и возвышаются над всей площадью дома. Дымовую трубу используют в качестве места для молниеприемника. Диаметр такого молниеприемника равен как минимум 5 см. Молниеприемник данного типа обеспечивает молниезащиту дома с крышей из металлочерепицы.

2) Приемник в виде троса, выполняется из металла — устанавливается в натянутом положении между двумя деревянными опорами. Используется при проведении работ в устройстве защиты от молний деревянной кровли.

3) Приемники в виде молниезащитной сетки создают самую качественную защиту, потому что покрывают почти всю поверхность крыши. Хороший вариант для черепичной крыши. Любой из молниеприемников обязательно должен быть соединен с любым стальным предметом, находящимся на крыше.

Не менее важным показателем системы молниеотвода является отвод тока. Данная часть защиты отвечает за своевременную передачу электрического заряда на заземляющий контур. Этот элемент производится из металлической проволоки с толщиной 0,6 см.

Для качественного соединения молниеприемника с отводом тока применяется сварка. Швы, после сварки должны быть качественными, чтобы под действием атмосферных факторов не разорваться.

Токоотводный элемент располагается на крыше и по стенам переходит на землю.

Чтобы зафиксировать его на поверхности стен, рекомендуется применять скобы. Если есть несколько токоотводов, расстояние между ними должно быть минимум 20 м.

Такие элементы не должны быть изогнутыми, чтобы при передаче электрического заряда не наступило возгорание. Токоотвод должен быть максимально коротким.

Молниезащита в частном доме содержит контур заземления. Это механизм обеспечения качественного контакта между электрическим зарядом и поверхностью земли. В составе этого контура есть компоненты, состоящие из трех соединенных друг с другом электродов, находящихся в земле.

Заземление молниезащиты частного дома и электрических приборов идет с помощью одного контура. Для того, чтобы сделать заземление нужно использовать медный либо стальной предмет. Предварительно вырыть яму, длиной около 300 см, а глубиной около метра.

На противоположных участках ямы необходимо забить металлические прутья, и соединить их сваркой. На эту конструкцию приварить молниеотвод, направленный к крыше дома. Все стыковые участки закрасить при помощи краски, а заземлитель установить на дно ямы.

Интервал между заземлением и стенами дома должен составлять как минимум 100 см. Помимо этого, нужно располагать заземляющий контур вблизи проходных участков, и расстояние между ними должно быть не меньше 500 см.

Способы установки молниевой защиты дома

Можно различить два типа установки проводов для отвода электрического разряда и приема молнии:

1. натяжные детали;
2. конструкция по типу зажимного механизма.

В первом варианте применяют жесткие анкерные механизмы, которые устанавливаются на основные части, стенах и кровле дома, и между ними натягивают троса.

Для их жесткой фиксации устанавливают специальные зажимы. При плоской крыше для оборудования молниеприемников применяют пластиковый кронштейн, способный удерживать их на заданном расстоянии по отношению к крыше.

На плоскую кровлю и стены лучше устанавливать детали в виде самозабивных зажимов. Если кровля дома покрыта керамической черепицей, тогда могут возникнуть определенные сложности фиксации зажимов. Поэтому рекомендуют применять специальные механизмы, которые обеспечивают надежное крепление и простую установку конструкции.

Что такое молния?

Многие владельцы частных домов стараются сделать свое жилище максимально комфортабельным и безопасным, но при этом забывают об возможности поражения дома молнией.

Молния – одно из самых неприятных явлений, которое может нанести колоссальный ущерб жилищу.

Как известно, она представляет собой электрический разряд большой мощности, поэтому даже при непрямом попадании в дом, она может повредить электрическую технику в помещениях.

Хорошо, если возле дома имеется высокое здание, оснащенное молниезащитой.

В таком случае можно не переживать о возможности попадания молнии в дом, поскольку зачастую такие дома имеют молниеотводы с большой зоной защиты, которая и будет покрывать территорию с рядом стоящими зданиями.

Особенностью молнии является выполнение разряда на самую высокую точку. Поэтому если дом стоит на отшибе, он является наивысшей точкой, если, конечно, рядом с ним не растет дерево, которое выше дома.

Но дерево тоже не гарантия защиты. Опасность поражения жилища молнией во много раз возрастает, если рядом с домом имеются водоемы, сильные ручьи, болотистая местность.

Итак, если частный дом не окружен высотными постройками, лучше обезопаситься, обеспечив жилище молниезащитой.
