Ремонт быстродействующих аппаратов
Ремонт аппарата защиты быстродействующего типа любого вида необходимо выполнять в одной и той же последовательности. Быстродействующий выключатель, или БВ, продувается чистым сжатым воздухом под давлением не более 300 кПа (3кгс/см2). После этого прибор протирается салфетками. Далее необходимо снять такие элементы, как дугогасительная камера, блокировочное устройство, пневматический привод, якорь с подвижным контактом, индуктивный шунт и другие.
Непосредственно ремонт прибора осуществляется на специальном ремонтном стенде. Дугогасительная камера разбирается, ее стенки очищаются в специальной дробеструйной установке, после чего они протираются и осматриваются. В верхней части данной камеры могут быть допущены сколы, если их размеры не превышают показателей 50х50 мм.Толщина стенок в местах разрыва должна быть от 4 до 8 мм. Необходимо провести измерение сопротивления между рогами дугогасительной камеры. Для некоторых образцов показатель должен быть не менее 5 МОм, а для некоторых не менее 10 МОм.
Поврежденная перегородка должна быть срублена по всей ее длине. Все похожие места срубов должны быть тщательно зачищены. После этого смазывают склеиваемые поверхности при помощи клеящего раствора на основе эпоксидной смолы. Если были обнаружены изломанные веерные листы, то их заменяют. Если находятся изогнутые, то их необходимо выровнять и вернуть в эксплуатацию. Имеется также дугогасительная катушка, которая должна быть очищена от нагара и оплавлений, если таковые имеются.
Обозначение TP для электродвигателя с PTC
Защита двигателя TP 211 реализуется, только когда терморезисторы PTC полностью установлены на концах обмоток на заводе-изготовителе. Защита TP 111 реализуется только при самостоятельной установке на месте эксплуатации. Электродвигатель должен пройти испытания и получить подтверждение о соответствии его маркировке TP 211. Если электродвигатель с терморезисторами PTC имеет защиту TP 111, он должен быть оснащён реле перегрузки для предотвращения последствий заклинивания.
Соединение
На рисунках справа представлены схемы подключения трёхфазного электродвигателя, оснащённого терморезисторами PTC, с расцепителями Siemens. Для реализации защиты как от постепенной, так и от быстрой перегрузки, мы рекомендуем следующие варианты подключения электродвигателей, оснащённых датчиками PTC, с защитой TP 211 и TP 111.
Электродвигатели с защитой TP 111
Если электродвигатель с терморезистором имеет маркировку TP 111, это значит, что электродвигатель защищён только от постепенной перегрузки. Для того чтобы защитить электродвигатель от быстрой перегрузки, электродвигатель должен быть оборудован реле перегрузки. Реле перегрузки должно подключаться последовательно к реле PTC.

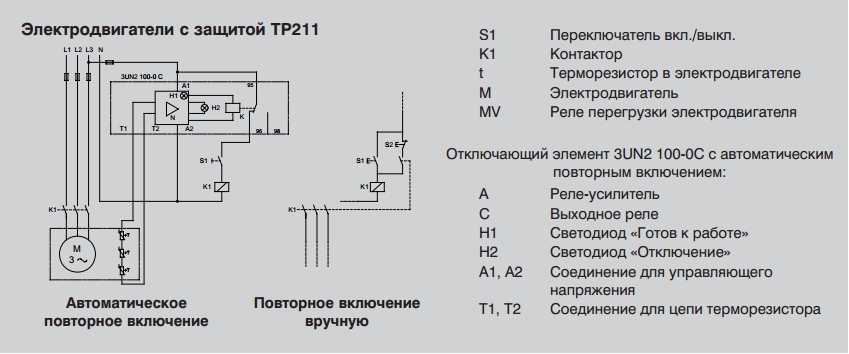

Электродвигатели с защитой TP 211
Защита TP 211 двигателя обеспечивается, только если терморезистор PTC полностью встроен в обмотки. Защита TP 111 реализуется только при самостоятельном подключении.
Терморезисторы разработаны в соответствии со стандартом DIN 44082 и выдерживают нагрузку Umax 2,5 В DC. Все отключающие элементы предназначены для приёма сигналов от терморезисторов DIN 44082, т.е терморезисторов компании Siemens.
Обратите внимание: Очень важно, чтобы встроенное устройство PTC было последовательно соединено с реле перегрузки. Многократные повторные включения реле перегрузки могут привести к сгоранию обмотки в случае блокировки электродвигателя или пуска при высокой инерции. Поэтому очень важно, чтобы температурные показатели и данные по потребляемому току устройства PTC и реле
Поэтому очень важно, чтобы температурные показатели и данные по потребляемому току устройства PTC и реле
Настройка наружного реле перегрузки
Ток полной нагрузки при определённом напряжении, указанном в фирменной табличке, является нормативом для настройки реле перегрузки. Так как в сетях разных стран присутствует различное напряжение, электродвигатели для насосов могут использоваться как при 50 Гц, так и при 60 Гц в широком диапазоне напряжений. В связи с этим в фирменной табличке электродвигателя указывается диапазон тока. Если нам известно напряжение, мы можем вычислить точную допустимую нагрузку по току.
Пример вычисления
Зная точную величину напряжения для установки, можно рассчитать ток полной нагрузки при 254 / 440 Y B, 60 Гц.
Данные отображаются в фирменной табличке, какпоказано в иллюстрации.
Вычисления для 60 Гц
Коэффициент усиления напряжения определяется следующими уравнениями:
Расчет фактического тока полной нагрузки (I):
(Значения тока для подключения по схеме «треугольник» и «звезда» при минимальных значениях напряжения)
(Значения тока для подключения по схеме «треугольник» и «звезда» при максимальных значениях напряжения)
Теперь с помощью первой формулы можно рассчитать ток полной нагрузки:
I для «треугольника»:
I для «звезды»:
Величины для тока полной нагрузки соответствуют допустимому значению тока полной нагрузки электродвигателя при 254 Δ/440 Y В, 60 Гц.
Внимание: наружное реле перегрузки электродвигателя всегда устанавливается на номинальное значение тока, указанное в фирменной табличке. Однако если электродвигатели сконструированы с учётом коэффициента нагрузки, который затем указывается в фирменной табличке, напр., 1.15, заданное значение тока для реле перегрузки может быть увеличено на 15% по сравнению с током полной нагрузки или коэффициентом нагрузки в амперах (SFA — service factor amps), который, как правило, указывается в фирменной табличке
Однако если электродвигатели сконструированы с учётом коэффициента нагрузки, который затем указывается в фирменной табличке, напр., 1.15, заданное значение тока для реле перегрузки может быть увеличено на 15% по сравнению с током полной нагрузки или коэффициентом нагрузки в амперах (SFA — service factor amps), который, как правило, указывается в фирменной табличке.
Тепловое и токовое реле
На сегодняшний день среди аппаратов защиты электрических сетей имеется и множество разнообразных видов реле.
Тепловое реле — это одно из наиболее распространенных устройств, которое способно защищать электрические двигатели, нагреватели, любые силовые приборы от такой проблемы, как ток перегрузки. Принцип действия данного прибора очень прост, и основан он на том, что электрический ток способен нагревать проводник, по которому он протекает. Основная рабочая деталь любого теплового реле — это биметаллическая пластина. При нагреве до определенной температуры эта пластина изгибается, чем и разрывает электрический контакт в цепи. Естественно, что нагрев пластины будет происходить до тех пор, пока не достигнет критической точки.
Кроме тепловых, имеются и другие типы аппаратов защиты, к примеру токовое реле, которое контролирует величину тока в сети. Есть также реле напряжения, которое будет реагировать на изменение напряжения в сети и реле дифференциального тока. Последний прибор — это аппарат защиты от токов утечки
Здесь важно отметить, что автоматические выключатели, как и плавкие предохранители, не могут среагировать на возникновение утечки тока, так как это значение достаточно мало. Но при этом данного значения вполне хватит, чтобы убить человека при соприкосновении с корпусом прибора, подверженного такой неисправности
Если наблюдается большое количество электрических приборов, которые нуждаются в подключении реле дифференциального тока, то часто используются комбинированные автоматы, чтобы уменьшить габариты силового щита. Такими устройствами стали приспособления, сочетающие в себе автоматический выключатель и реле дифференциального тока — автоматы дифференциальной защиты, или же дифавтоматы. При использовании таких устройств не только снижается размер силового щита, но и сильно облегчается процесс установки аппарата защиты, что, в свою очередь, делает их более экономичными.
ОСНОВНЫЕ ТИПЫ ЗАЩИТ АСИНХРОННЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ ДО 1000 В
Токовая отсечка.
Из всех аварийных режимов наиболее опасным является междуфазное короткое замыкание. Данный вид повреждения требует немедленного отключения асинхронного двигателя выключателем от питающей сети.

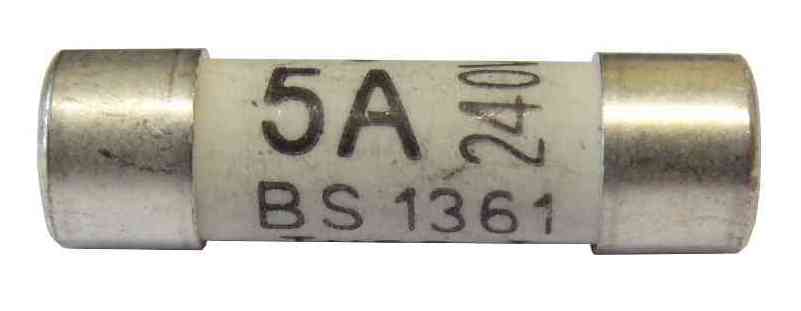

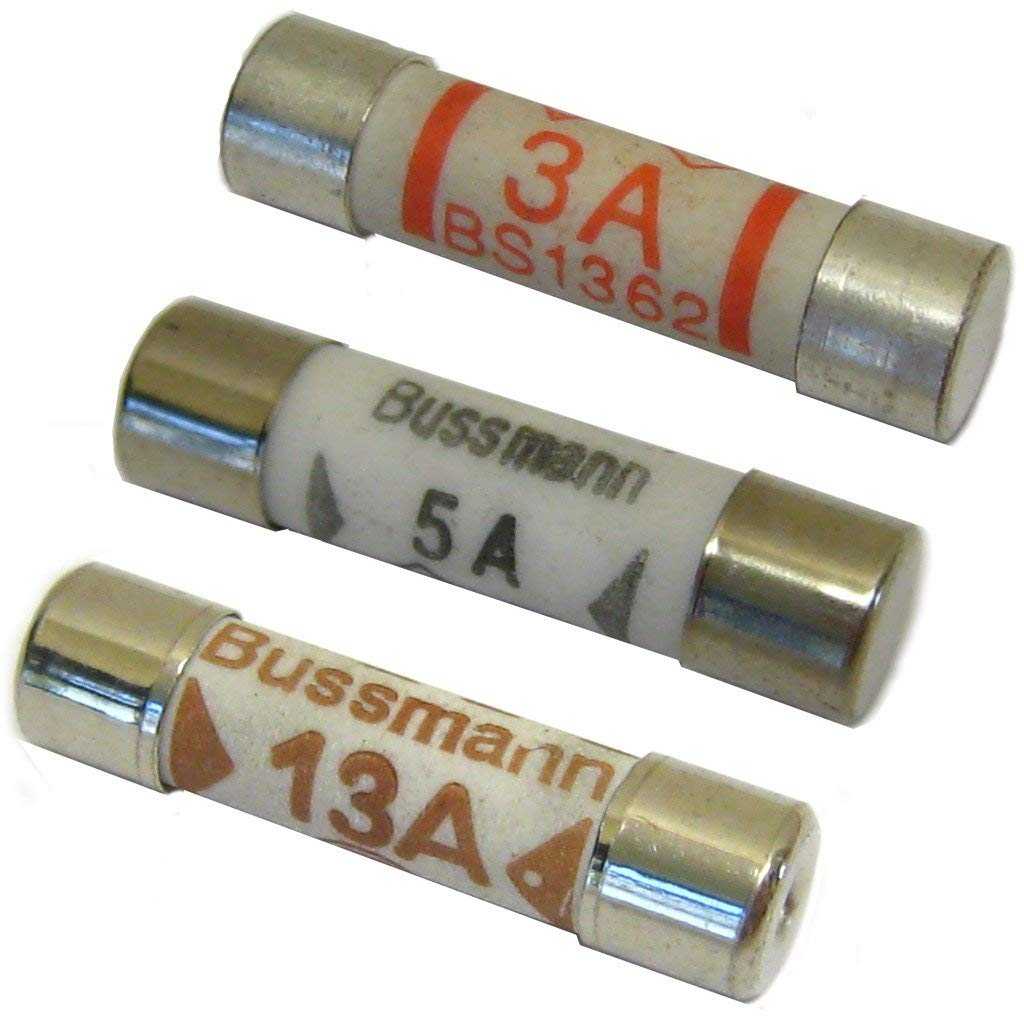

В соответствии с действующими правилами, асинхронные двигатели до 1000 В должны защищаться от коротких замыканий плавкими предохранителями или электромагнитными и тепловыми расцепителями автоматических выключателей.
Как обычно, правила отстают от фактических реалий. На вновь вводимых объектах асинхронные электрические машины комплектуются выносными многофункциональными блоками автоматической релейной защиты электродвигателя на базе микроконтроллеров, воздействующими на отключение выключателя.
Основной сути это не меняет. Автоматические защитные устройства от междуфазных коротких замыканий реагируют на сверхтоки и не имеют выдержки времени отключения выключателя. Такие устройства по-прежнему называют токовыми отсечками, защитные реле срабатывают при КЗ в обмотке статора либо на выводах асинхронного двигателя.
Контроль протекающего электротока осуществляется посредством традиционных токовых преобразователей – трансформаторов тока (ТТ) или более современных датчиков электротока.
Зоной действия защищающего устройства является участок электросети, расположенный после ТТ или датчика. Обычно кроме самого асинхронного двигателя в защищаемой зоне находится и питающий кабель.
Параметры срабатывания токовой отсечки должны быть надёжно отстроены от пусковых токов. С другой стороны, автоматическое защитное устройство должно обладать достаточной чувствительностью при межвитковых замыканиях в любой части обмотки статора асинхронной машины.
Перегрузка.
Данный вид ненормального режима возникает при неисправностях или перегрузке исполнительного механизма. Перегрузка двигателя также может происходить по причине его недостаточной мощности. Режим перегрузки характеризуется повышенным уровнем токового потребления с относительно небольшой кратностью по сравнению с номинальным значением.
Токовая уставка автоматической защиты электродвигателя от перегрузки меньше значения пусковых токовых параметров, поэтому должна быть осуществлена отстройка от режима запуска путём искусственной задержки времени срабатывания и отключения автоматического выключателя.
Защищённость электромашины от перегрузки может быть реализована с применением следующих устройств:
- теплового расцепителя автоматического выключателя защиты электродвигателя;
- выносного защитного комплекта с токовым реле и реле времени, воздействующего на отключение выключателя при перегрузке;
- блока комплексной защитной автоматики двигателя на микроконтроллере, при срабатывании воздействующего на расцепитель выключателя.
В случае применения автоматического выключателя требуется просто подобрать подходящий по номинальному току и характеристике автомат. Тепловой расцепитель выключателя защиты электродвигателя обеспечивает интегральную зависимость времени отключения выключателя от величины токовой перегрузки.
Защитный автоматический релейный комплект с выносными электромагнитными реле настраивается на фиксированные ток и время срабатывания защиты.
В этом варианте, в отличие от теплового расцепителя, токовые и временные параметры между собой не связаны. Выходные реле выносных комплектов релейной защиты должны воздействовать на независимый (не тепловой) расцепитель автоматического выключателя.
Современные наружные реле защиты двигателя
Усовершенствованные наружные системы защиты двигателя также обеспечивают защиту от перенапряжения, перекоса фаз, ограничивают число включений/выключений, устраняют вибрации. Кроме того, они позволяют контролировать температуру статора и подшипников через датчик температуры (PT100), измерять сопротивление изоляции и регистрировать температуру окружающей среды. В дополнение к этому усовершенствованные наружные системы защиты двигателя могут принимать и обрабатывать сигнал от встроенной тепловой защиты. Далее в этой главе мы рассмотрим устройство тепловой защиты.
Наружные реле защиты двигателя предназначены для защиты трёхфазных электродвигателей при угрозе повреждения двигателя за короткий или более длительный период работы. Кроме защиты двигателя, наружное реле защиты имеет ряд особенностей, которые обеспечивают защиту электродвигателя в различных ситуациях:
• Подаёт сигнал прежде, чем возникает неисправность в результате всего процесса
• Диагностирует возникшие неисправности
• Позволяет выполнять проверку работы реле во время техобслуживания
• Контролирует температуру и наличие вибрации в подшипниках
Можно подключить реле перегрузки к центральной системе управления зданием для постоянного контроля и оперативной диагностики неисправностей. Если в реле перегрузки установлено наружное реле защиты, сокращается период вынужденного простоя из-за прерывания технологического процесса в результате поломки. Это достигается благодаря быстрому обнаружению неисправности и недопущению повреждений электродвигателя.
Например, электродвигатель может быть защищён от:
• Перегрузки
• Блокировки ротора
• Заклинивания
• Частых повторных пусков
• Разомкнутой фазы
• Замыкания на массу
• Перегрева (с помощью сигнала, поступающего от электродвигателя через датчик PT100 или терморезисторы)
• Малого тока
• Предупреждающего сигнала о перегрузке
Автоматические выключатели
Автоматические выключатели играют ту же роль, что и плавкие предохранители, но при этом их конструкция более сложная. Однако это компенсируется тем, что использовать выключатели гораздо удобнее, чем предохранители. К примеру, если в сети появится короткое замыкание по причине старения изоляции, то выключатель способен отключить от питания поврежденный участок электрической цепи. При этом же аппарат управления и защиты сам по себе достаточно легко восстанавливается, после срабатывания он не требует замены на новый, а после проведения ремонтных работ способен снова надежно защищать подконтрольный ему участок цепи. Использовать такого рода выключатели очень удобно, если необходимо провести какие-либо регламентные ремонтные работы.
Что касается производства данных приборов, то основной показатель — это номинальный ток, на который рассчитан прибор. В этом плане наблюдается огромный выбор, что позволяет подобрать под каждую цепь наиболее подходящее устройство. Если говорить о рабочем напряжении, то они, как и предохранители, делятся на два вида: с напряжением до 1 кВ и высоковольтные с рабочим напряжением выше 1 кВ
Здесь важно добавить, что высоковольтные аппараты защиты электрооборудования и электрических цепей производятся вакуумными, с инертным газом или маслонаполненными. Такое исполнение позволяет на более высоком уровне осуществлять расцепление цепи при возникновении такой необходимости
Еще одно существенное отличие автоматических выключателей от предохранителей состоит в том, что они изготавливаются для эксплуатации не только в однофазных, но и в трехфазных цепях.
К примеру, при возникновении короткого замыкания на землю одной из жил электрического двигателя автоматический выключатель отключит все три фазы, а не одну поврежденную. Это существенное и ключевое отличие, так как, если отключить лишь одну фазу, то двигатель будет продолжать функционировать на двух фазах. Такой режим работы является аварийным и сильно снижает срок эксплуатации прибора, а может и вовсе привести к аварийному выходу из строя оборудования. Кроме того, выключатели автоматического типа производятся для работы как с переменным, так и с постоянным напряжением.
Разновидности повреждений средств защиты
Основное отличие средств защиты электрический цепей от других приборов заключается в том, что они не только фиксируют дефект, но и разъединяют цепь, если значения характеристик выходят за определенные пределы. Наиболее опасной проблемой, которая часто выводит из строя средства защиты, стало глухое короткое замыкание. Во время возникновения такого КЗ показатели тока достигают наиболее высоких значений.
Когда происходит разрыв цепи при возникновении такой проблемы, часто возникает электрическая дуга, которая за короткий промежуток времени вполне способна разрушить изоляцию и оплавить металлические детали аппарата.
Если возникает слишком большой ток перегрузки, то он может привести к тому, что возникнет перегрев токопроводящих деталей. Кроме того, возникают механические силы, которые значительно увеличивают износ отдельных элементов у оборудования, что иногда может привести даже к поломке приспособления.
Есть быстродействующие выключатели, которые подвержены таким проблемам, как задевание подвижного рычага и подвижного контакта о стенки дугогасительной камеры, а также замыкание шины размагничивающего витка на корпус. Достаточно часто наблюдается слишком сильный износ контактных поверхностей, поршней и цилиндров приводов.
