Кабельный тестер: что это и как использовать

Принцип действия и конструктивные особенности

Самое простое устройство для проверки телефонных или компьютерных коммуникаций из витой пары состоит из следующих частей:

  • Передатчик – электронный блок с 3 позиционным переключателем режимов («Scan», «Off», «Test») , 8 светодиодными индикаторами, разъемами для подключения коннекторов типа RJ 11,RJ 12,RJ 45;
  • Приемник (щуп, ресивер) – так же, как и генератор, содержит 8 светодиодных индикаторов, разъемы для подсоединения кабелей с различными коннекторами.

Работают передатчик и приемник от обычных батареек различного номинала (от 1,5 до 9 В).

Принцип работы:

  1. Демонтированный патч-корд своими концевыми коннекторами подключается в соответствующие разъемы на приемнике и передатчике.
  2. Устройство включается, трехпозиционный переключатель устанавливается в режим «Test»;
  3. По одновременному миганию светодиодных индикаторов на передатчике и приемнике определяют правильность подключения (обжимки) жил витой пары в концевых коннекторах, наличие обрыва. О последнем будут свидетельствовать не загорающиеся на щупе светодиоды.

Результатами работы такого простого устройства являются, как правило, определение правильности распиновки жил, поиск повреждённой жилы.

Сравнение кабельных тестеров

Для того чтобы правильно выбрать трассоискатель, необходимо произвести сравнение различных видов данных приборов по их функционалу и стоимости. Такая сравнительная характеристика позволит подобрать прибор, наиболее полно соответствующий определенным целям и финансовым возможностям.

Так, простейшие приборы используют для монтажа и обслуживания домашних, а также небольших локальных сетей. Полупрофессиональные модели с функцией поиска обрыва используются при ремонте телекоммуникационных сетей небольших домов. Самые многофункциональные, надежные и дорогие устройства применяют специалисты, прокладывающие и обслуживающие различные коммуникации в больших домах, офисах.

Виды трассоискателей

Трассоискатели, применяемые при монтаже телекоммуникационных сетей из оптоволокна, пока не нашли такого широкого применения, как приборы для обычной витой пары и коаксиального кабеля.

Тестеры для определения правильности обжима витой пары

В зависимости от сложности выполняемых измерений, устройства для тестирования витой пары бывают базовыми, продвинутыми, многофункциональными, профессиональными.

Базовые кабельные тестеры для определения повреждений

Простейший сетевой трассоискатель

Такие приборы позволяют производить определение правильности подключения жил кабеля к концевым коннекторам, их целостности.

Продвинутые кабельные тестеры для определения повреждений

Трассоискатель с функцией поиска обрыва жилы кабеля

Такими устройствами, благодаря специальному встроенному в щуп генератору Тора, можно не только определять правильность подключения жил в кабеле, но и проверять их целостность, находить точку, в которой произошел обрыв (повреждение).

Многофункциональные тестеры кабельных линий

Многофункциональный трассоискатель

Многофункциональные тестеры различных линий передачи данных из витой пары или коаксиального провода совмещают в себе функционал простейших приборов и более продвинутых аналогов. Благодаря этому, они могут использоваться как при диагностике неисправностей в телефонных каналах связи, так и компьютерных локальных сетях различных размеров и конфигурации.

Профессиональные кабельные тестеры для определения повреждений с цифровым экраном

Профессиональное устройство с жидкокристаллическим дисплеем для тестирования различных каналов связи

Такие приборы представляют собой усовершенствованные многофункциональные аналоги, снабженные небольшим дисплеем и кнопками навигации по простому встроенному в устройство меню. Позволяют проверять не только правильность обжимки жил в различных коннекторах, но и находить места их повреждения, определять, между какими из них произошло короткое замыкание.

Тестеры для определения ошибок монтажа с измерением длины кабеля (по емкости)

Тестер для определения правильности подключения жил в кабеле и их длины

Приборы данного вида, наряду с жидкокристаллическим черно-белым или двухцветным экраном, со стандартным набором возможностей, обладают такой функцией, как точное определение месторасположения обрыва жилы провода.

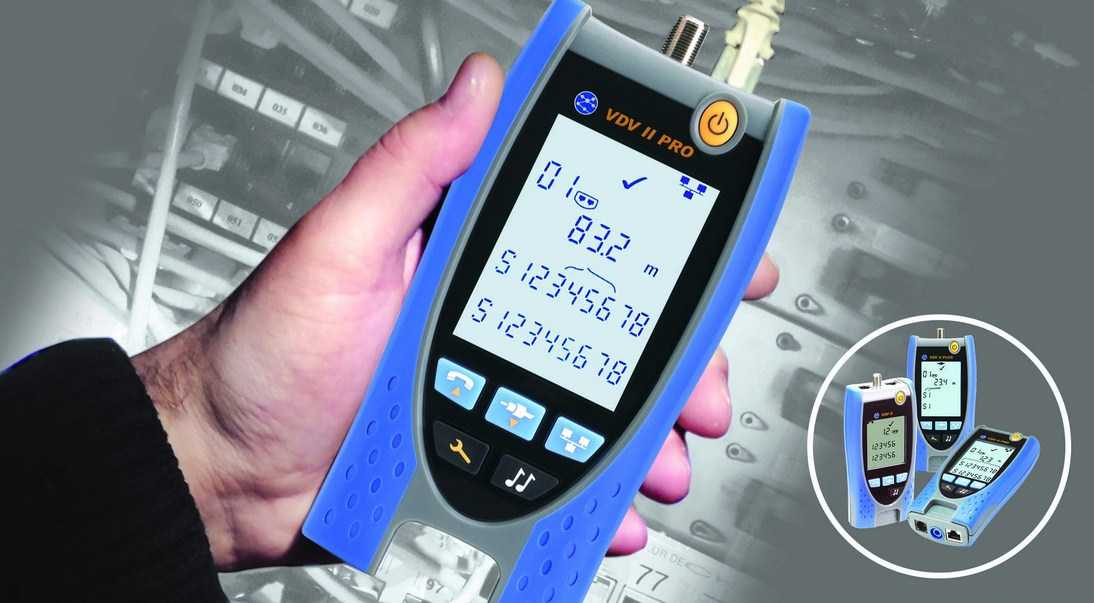

Профессиональные тестеры для локализации повреждений с измерением длины кабеля (метод TDR)

Трассоискатель с функцией измерения длины жил и точного места их обрыва (повреждения)

Такие приборы позволяют не только производить измерения ряда характеристик каналов передачи данных, но и с точностью до метра находить места обрыва жилы провода, короткого замыкания и спутывания двух соседних жил.

По сравнению с предыдущим видом, такие устройства обладают большой точностью измерений, высокой отказоустойчивостью и надежностью. Основным их недостатком является большая цена.
