Как правильно подключить стабилизатор напряжения - 5 ошибок. схема подключения в частном доме

Основные неисправности

Рассмотрев принципы работы обоих типов стабилизаторов напряжения, можно сделать вывод о том, что именно их основные составляющие части и являются наиболее часто ломающимися компонентами системы. Речь идет о сервоприводе в электромеханических приборах, а также о реле в релейных.

Читайте так же:
Обзор стабилизаторов напряжения Лидер

В первом случае, постоянное движение сервопривода приводит к периодическому трению витков катушки и щетки, что приводит к появлению излишнего перегрева данных комплектующих. Это также приводит к сильному износу и появлению искр от проводов меди.

Нужно также иметь в виду тот факт, что в сети периодически меняется значение тока, что провоцирует аналогичное изменение движения сервопривода. Подобная нестабильная работа может приводить к выходу из строя данного устройства.

Ремонт одной из неисправностей продемонстрирован на видео

Почему стабилизатор напряжения постоянно щелкает и как его исправить

Нередко после покупки и установки стабилизатора напряжения пользователи начинают жаловаться на постоянные щелчки, издаваемые прибором. Ответы на вопрос, почему стабилизатор напряжения постоянно щёлкает, могут быть разными.

Принцип действия стабилизатора

Поскольку щёлкать в стабилизаторе способны только реле, значит, сделан он по релейной схеме. Каждый релейный стабилизатор имеет в своём строении автотрансформатор, повышающий или понижающий напряжение исходя из соотношения витков обмоток. При приближении значения напряжения к верхней границе диапазона схема устройства переключается на обмотку автотрансформатора с более низковольтным значением, и, как следствие, выходное напряжение становится ниже. Таким же образом это действует и в противоположном направлении: при отклонении напряжения в сети в сторону нижнего порога стабилизирующее устройство переключается на повышающую обмотку автотрансформатора.

Процесс переключения обмоток трансформатора курирует специальное устройство – контроллер стабилизатора, а переключения производятся посредством набора силовых реле. Именно эти реле в моменты подсоединения и производят те самые щелчки, которые слышит пользователь.

В стандартном стабилизаторе может находиться от четырёх до семи силовых реле. И чем больше скачков напряжения в сети электропитания, тем чаще происходят переключения и слышны щелчки. Также в эти мгновения может моргать свет и выключаться высокочувствительная техника.

Постоянные щелчки

Для регулярных щелчков стабилизатора может быть несколько причин:

Выход из строя одного из силовых реле. Поскольку ресурс на переключение у реле ограничен, по исчерпании его начинается подгорание контактов, повышение переходного сопротивления. Это провоцирует большую просадку напряжения на выходе стабилизатора, и чем больше нагрузка – тем больше просадка. Пытаясь исправить ситуацию, контроллер начинает переключаться на следующую ступень, где напряжение на самом деле выше и контроллеру приходится снова переключаться на предыдущее реле. Таким путём образуется замкнутый круг переключений и щелчков.

Плохое состояние сети электрического питания. Это могут быть плохие контакты, наличие множества скруток, линия большой протяжённости с малым количеством сечений проводников. При попытках подключения нагрузки через устройство стабилизации в момент соединения сетевое напряжение понижается. Обнаружив этот момент, стабилизатор начинает попытки повышать его посредством переключения к более высоковольтной автотрансформаторной обмотке. Но в момент соединения цепь питания потребителей на секунды разъединяется и сетевое напряжение возвращается на свой нормальный уровень. Заметив это, прибор стабилизации снова переключается на предыдущий уровень цепи. Таким образом создаётся бесконечный цикл переключений между силовыми реле.
Неполадке в управляющей схеме (контроллере). Проблема индивидуальна по причине различий между схемами для каждого отдельного стабилизатора. Однако обычно контроллер должен иметь некоторый сдвиг во избежание постоянного срабатывания в пределах некоторых значений напряжения.

Непрекращающиеся щелчки способны привести к быстрому выходу прибора из строя. Поскольку реле не предназначены для такого режима работы, контакты могут быстро обгореть либо залипнуть. Залипание же приведёт либо к сгоранию предохранителя на входе либо к тому, что на выход стабилизатора будет подаваться повышенное напряжение, что чревато уже выходом из строя приборов-потребителей.

Почему стабилизатор напряжения ПОСТОЯННО щелкает? Возможные причины

Причин может быть несколько. Перечислим наиболее вероятные (в порядке уменьшения вероятности):

Неисправность одного из реле.
Реле имеют ограниченный ресурс по переключению. Потом у них начинают подгорать контакты, сильно возрастает переходное сопротивление. Это приводит к сильной просадке выходного напряжения, особенно при подключении мощной нагрузки. Напряжение проседает, контроллер стабилизатора это замечает и пытается выправить ситуацию, переключившись на следующую ступень. После переключения оказывается, что напряжение слишком высокое и он отыгрывает все назад. В итоге получается бесконечный цикл переключений туда-сюда.
Отвратительное состояние питающей сети
(большое количество скруток, плохие контакты, большая протяженность линии при недостаточном сечении проводников). При попытке подключить нагрузку через стабилизатор, в момент коммутации напряжение в сети падает. Стабилизатор обнаруживает этот факт и старается повысить его с помощью переключения на более высоковольтную обмотку автотрансформатора. Но в момент коммутации цепь питания нагрузки на мгновение разрывается, и напряжение в сети подпрыгивает до своего нормального уровня. Стабилизатор это замечает и пытается переключиться на предыдущую ступень. Круг замыкается, начинаются бесконечные щелчки релюшками.
Неисправность схемы управления
(контроллера). Тут без комментариев, все очень индивидуально. В норме схема управления должна иметь некоторый гистерезис, чтобы избежать постоянных срабатываний вокруг некоторого порогового значения напряжения.

Имейте в виду, что если у вас идут постоянные переключения (щелчки), ваш стабилизатор долго не протянет. Силовые реле просто не рассчитаны на такой режим работы, контакты обгорят или, что еще хуже, залипнут. В последнем случае могут быть варианты: либо сгорит предохранитель на входе, либо на выход попрет повышенное напряжение. Тут как повезет.

Срабатывает автомат группы розеток

В первую очередь следует вынять из розеток вилки всех подключенных электроприборов и попытаться включить автомат. Если устройство снова выбило, необходимо раскрыть все распредкоробки и розетки. 9 из 10 всех неисправностей связано с местами соединений контактов.

Если при визуальном осмотре никаких результатов в поиске добиться не удалось, необходимо заняться разъединением проводов в распредкоробках. Затем при помощи мультиметра придется прозвонить диоды — один щуп прибора соединяется с нулевой жилой, а второй — с фазной. Если замыкание обнаружено, мультиметр подаст звуковой сигнал, а на его дисплее отобразится сопротивление, равное нулю.

Таким нехитрым способом можно выявить отрезок поврежденной проводки на участке от распредкоробки до розетки либо меду двумя смежными коробками. Для включения автовыключателя потребуется отсоединить неисправный участок и по возможности заменить его.

Ремонт

Ремонт стабилизатора Ресанта можно условно разделить по типу поломок.

Сервопривод

Сначала рассмотрим ситуацию, когда вышел из строя двигатель сервопривода Ресанта. Выходов из данной проблемы два
:

Купить новый двигатель, затем установить его в устройство.
Попытаться произвести ремонт поврежденного.

Если с первым случаем все понятно, то второй требует детального рассмотрения

Важно понимать, что в случае успешного проведения ремонтных работ, отреставрированный двигатель не сможет работать долгое время, т.е. это является временной мерой

Все наши действия
будут сводиться к следующему:

Отключаем двигатель с сервоприводом от общей конструкции. Затем подключаем его к источнику питания, обладающему достаточной мощностью.
Нужно осуществить подачу на выходы двигателя тока мощностью в 5 В. Показатель силы тока должен быть не менее 90 мА.
Осуществление данных манипуляций позволит нормализовать работу стабилизатора. Далее нужно подключить двигатель обратно к схеме.

Схема довольно проста: входной кабель подключается к входной клемме, нейтральный кабель подключается к нейтральной клемме. Те же самые манипуляции выполняются и для выходных кабелей. Кроме того, нужно не забыть о подключении заземляющего провода.

Реле

Выход из строя реле зачастую приводит и к поломке транзисторов

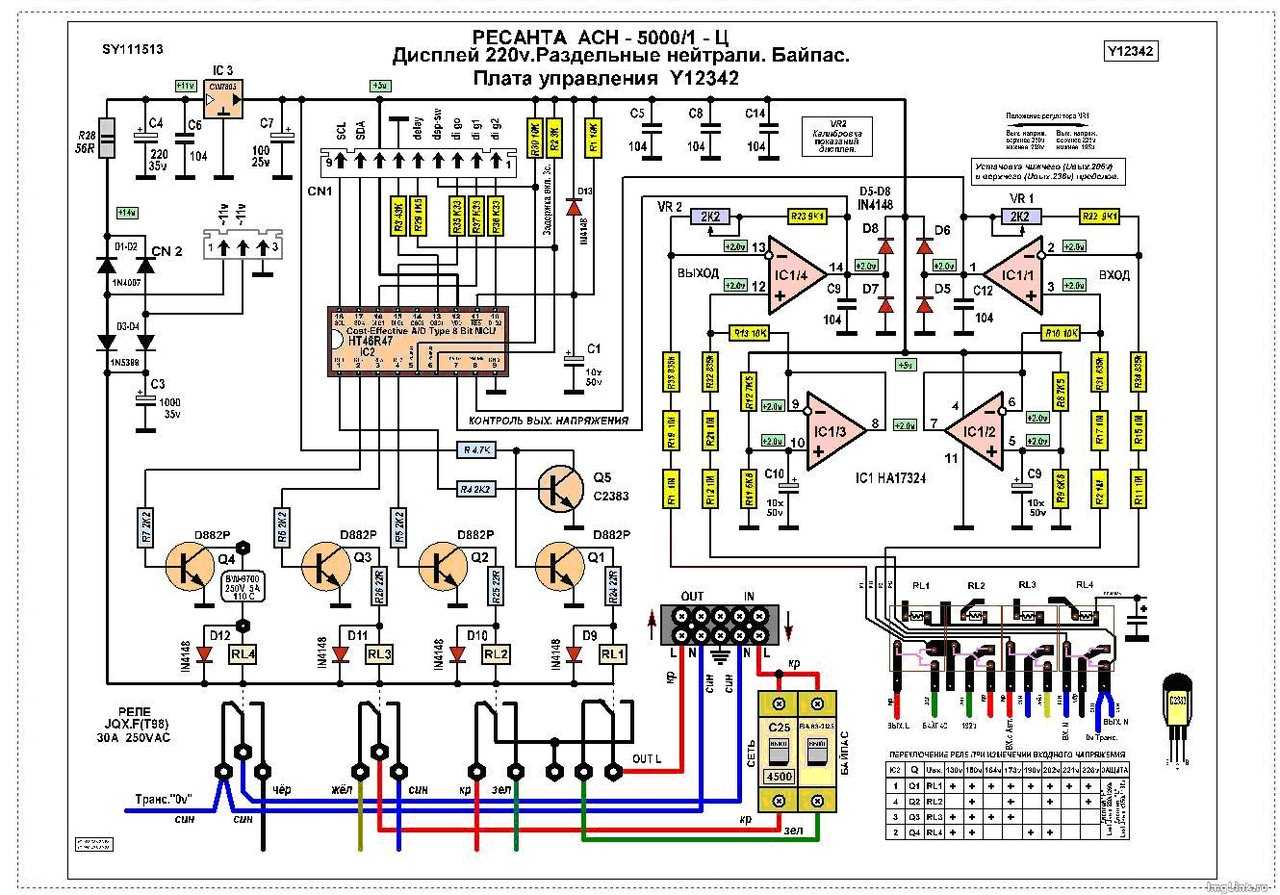

. К примеру, в модели АСН-5000, располагаются транзисторы вида D882P. Схема приведена ниже:

Если эти транзисторы выходят из строя, то нужно приобретать на их место новые. Приобрести их можно довольно свободно, ведь во многих специализированных магазинах продается техника и комплектующие марки Ресанта.

Можно также попытаться произвести ремонт
поврежденных частей:

Сначала нужно снять крышку реле. Далее снимаем подвижной контакт, освобождая его от пружины.
При помощи наждачной бумаги счищаем с контакта весь нагар. Осуществляем данную манипуляции для обоих контактов — верхнего и нижнего.
Затем смазываем контакты бензином, после чего собираем конструкцию реле.

Другие неисправности

Еще одной вероятной проблемой является неупорядоченное включение дисплея, а также включения самого реле. Причиной этому может быть резонатор XTA1, у которого может быть совершена некорректная пайка.

Читайте так же:
Простые и удобные в эксплуатации электрические теплогенераторы

Ремонт заключается в следующем
:

Выпаиваем с помощью паяльника данный резонатор.
C помощью наждачной бумаги счищаем выводы.
Запаиваем резонатор обратно.

Рассказ специалиста про ремонт Ресанта

Почему стабилизатор напряжения постоянно щёлкает. Стабилизатор не включается или выбивает автоматы. Основные неисправности и ремонт стабилизаторов

А хотите я немного побуду Вангой? Даже не зная модели вашего щелкающего друга, могу с уверенностью сказать, что он собран по релейной схеме. Вы спросите, откуда я это знаю? Да потому что щелкать в стабилизаторах могут только релюшки.

Для понимания происходящего, посмотрим, как устроен практически каждый стабилизатор.

Все они собраны по автотрансформаторной схеме (ну кроме, стабилизаторов с двойным преобразованием, но их мы пока не будем трогать). Автотрансформатор — это такая штука, которая в зависимости от соотношения витков обмоток может как повышать напряжение, так и понижать его.

Внутри стабилизатора стоит автотрансформатор, содержащий выводы как от повышающих, так и от понижающих обмоток. Все что остается делать — это правильно переключаться между ними. Если напряжение в сети стало чуть выше, чем надо, схема стабилизатора переключается на более низковольтную обмотку автотрансформатора и, таким образом, напряжение на выходе стабилизатора уменьшается. И наоборот, если напряжение в розетке стало ниже определенного порога, стабилизатор перещелкивается на повышающую обмотку трансформатора.

Переключением обмоток автотрансформатора управляет контроллер стабилизатора. А сами переключения осуществляются как раз с помощью набора реле (на схеме обозначены как Q1-Q7). Именно реле и издают в момент коммутации те самые щелкающие звуки, которые мы слышим.

Обычно внутри стабилизатора находится от 4 до 7 релюшек. Вот как они выглядят в реальной жизни:

Теперь понятно, почему щелкает стабилизатор напряжения? И чем чаще прыгает напряжение у вас в розетке, тем чаще будет переключаться стабилизатор. Еще бывает, что в момент щелчков моргает свет или вырубается какое-либо чувствительное к питанию оборудование (например, компьютер или кондиционер).

Почему стабилизатор напряжения ПОСТОЯННО щелкает? Возможные причины

Причин может быть несколько. Перечислим наиболее вероятные (в порядке уменьшения вероятности):

Неисправность одного из реле.
Реле имеют ограниченный ресурс по переключению. Потом у них начинают подгорать контакты, сильно возрастает переходное сопротивление. Это приводит к сильной просадке выходного напряжения, особенно при подключении мощной нагрузки. Напряжение проседает, контроллер стабилизатора это замечает и пытается выправить ситуацию, переключившись на следующую ступень. После переключения оказывается, что напряжение слишком высокое и он отыгрывает все назад. В итоге получается бесконечный цикл переключений туда-сюда.
Отвратительное состояние питающей сети
(большое количество скруток, плохие контакты, большая протяженность линии при недостаточном сечении проводников). При попытке подключить нагрузку через стабилизатор, в момент коммутации напряжение в сети падает. Стабилизатор обнаруживает этот факт и старается повысить его с помощью переключения на более высоковольтную обмотку автотрансформатора. Но в момент коммутации цепь питания нагрузки на мгновение разрывается, и напряжение в сети подпрыгивает до своего нормального уровня. Стабилизатор это замечает и пытается переключиться на предыдущую ступень. Круг замыкается, начинаются бесконечные щелчки релюшками.
Неисправность схемы управления
(контроллера). Тут без комментариев, все очень индивидуально. В норме схема управления должна иметь некоторый гистерезис, чтобы избежать постоянных срабатываний вокруг некоторого порогового значения напряжения.

Заключение

Если нужен бесшумный стабилизатор напряжения, смотрите в сторону электронных или электромеханических устройств. В стабилизаторах электронного типа переключение между обмотками осуществляется при помощи полупроводниковых приборов (т.е. вместо реле используются тиристоры или симимсторы). А в электромеханических переключение организовано по принципу ЛАТРа — специальный ползунок движется прямо по виткам обмотки трансформатора. Так как реле в таких стабилизаторах отсутствуют, то и работают они без щелчков.

Вот как устроен электромеханический стабилизатор внутри:

Иногда вместо ролика ставят обычные щетки (как в электродвигателях). Такая конструкция менее долговечна, но зато дешевле.

Не смотря на все достоинства электронных и электромеха
