Узм 51м: схема подключения в однофазную и трёхфазную сеть, выбор реле напряжения

Какой тип предпочтительней

Однофазное реле напряжения РН-111М 1Ф НОВАТЕК

Если пользователь обеспокоен сохранностью дорогой модели холодильника, например, а все другие приборы уже защищены стабилизатором, удобнее приобрети образец типа «розетка-вилка».

В этом случае установка общего автоматического устройства будет излишней, так как приведет к неоправданным издержкам. Этот вариант больше подходит для жителей городских квартир, не желающих тратиться на установку РКН в распределительном щитке (для этого придется приглашать электрика).

Независимо от условий эксплуатации реле контроля следует понимать, что установка нескольких приборов в розетку обойдется дороже, чем одного – в щиток.

Когда стабилизатора в доме нет, а его владелец желает надежно защитить кухонное и комнатное оборудование, разумнее выбрать монтируемый на DIN-рейку прибор. При установке нескольких реле – по одному на каждую защищаемую линию – возможность поломки дорогостоящего оборудования полностью исключается. Они оптимально подойдут для частного дома, где смогут контролировать и трехфазную сеть.

Схемы подключения реле напряжения наиболее известных брендов

Разобравшись в общих чертах, каким образом выполняется монтаж РН, попробуем понять, как подключаются некоторые модели наиболее популярных в России марок. Попутно ознакомимся с отзывами от реальных владельцев об этих устройствах, которые редакция Seti.guru смогла найти на просторах сети Интернет.

Проверка реле напряжения без монтажа

Реле напряжения «Зубр»: что предлагает производитель

Изначально производилось такое оборудование в Донецке, но сегодня можно найти изделия российского производства. Однако, несмотря на то, что делаются российские и донецкие приборы из одних запчастей, называется реле напряжения «ZUBR» производства России иначе – «RBUZ», т.е. наоборот. Почему так произошло? На момент перевода производства в РФ уже была зарегистрирована компания «Зубр», именно поэтому пришлось менять название. Но на качестве продукции это никак не отразилось.

Предлагаем ознакомиться с отзывами об изделиях данной фирмы.

Отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик:

Еще один отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик: http://otzovik.com/review_2034684.html

Предлагаем ознакомиться со схемой подключения этого РН.

Реле напряжения «УЗМ 51М»: схема подключения и особенности

Прекрасно зарекомендовавшее себя оборудование, обладающее такими качествами, как:

простота монтажа;
большие номинальные токи (до 63А);
автоматическое включение, задаваемое пользователем (10 сек. или 6 мин);
используется со всеми типами заземления;
диапазон температур − от -40 до +55°С.

Минусом можно назвать габариты устройства, которое занимает 2 стандартных места на дин-рейке и равно 35 см. Однако отзывы о приборе говорят о том, что этот недостаток несущественен.

УЗМ 51М

Также предлагаем ознакомиться со схемой подключения подобного оборудования.

Производит ли известейший бренд «Legrand» подобное оборудование

Марка, давно заслужившая популярность в России. Сразу оговоримся, что, несмотря на широкую линейку автоматики, непосредственно РН фирма не производит. Единственное, что есть у бренда, – это довольно качественные контакторы, отличающиеся сравнительно невысокой стоимостью, в сравнении с остальными известными брендами. Судя по отзывам, потребители в восторге от подобного оборудования.

Отзыв о контакторе IEK КМИ-34012:

Подробнее на Отзовик:

Однофазное реле напряжения АВВ

Идеальное оборудование по соотношению «цена−качество». Больший упор компания делает на трёхфазные РН, но в линейке можно найти и однофазные устройства. Компания уже не первый год на российском рынке. Популярность бренда обусловлена широкой линейкой изделий, невысокой стоимостью, надёжностью производимой продукции. Схема подключения оборудования этой фирмы практически не отличается от предыдущих. Её можно увидеть на боковой стенке реле.

«РН 113» от компании «Новатек»: двойственное впечатление

Качество этой российской фирмы-производителя доказано временем, однако, смущает одно обстоятельство. Согласно заявленным техническим параметрам, устройство выдерживает ток до 32А. Произведя нехитрые расчёты, команда редакции Seti.guru пришла к выводу, что для такого тока потребуется провод сечением 6 мм². И вот здесь вся загвоздка – контакты РН113 не рассчитаны на такие жилы. Они довольно слабые, обжать кабель сечением 6 мм² неспособны. Но обычный потребитель, бытовая техника которого не работает со столь высокими токами, недостатком это не считает. Об этом говорит и множество положительных отзывов, найденных нами в сети Интернет.

Отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик:https://otzovik.com/review_4913700.html

Еще один отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик: https://otzovik.com/review_5333583.html

Ниже представлена схема подключения реле напряжения РН 113.

Схемы подключения РКН

Перед тем как подключать реле напряжения потребуется внимательно изучить типовую схему электрического шкафа. При его монтаже реле напряжения нужно установить после электросчетчика в разрыв фазного провода, иногда между ними ставится УЗО, подключаемое по необходимости. При таком расположении прибор защиты от всплесков напряжения будет отсекать именно «фазу».

Для нормальной работы на его входные клеммы фаза и земля подаются одновременно.

Существует две схемы подсоединения однофазных и трехфазных реле к линии потребления:

с прямой нагрузкой через РКН;
с подсоединением потребителя через контактор, входящий в состав магнитного пускателя.

В каждом из этих случаев возможен вариант параллельного подсоединения нескольких приборов, к каждому из которых можно подключить свою группу потребителей.

Какие проблемы существуют в домашней сети и как защитить абонентские сети от расхождения параметров

превышение допустимого напряжения более, чем на 10 %;
снижение напряжения в сети (просад) более, чем на 10 %;
кратковременное скачкообразное повышение или снижение напряжения;
изменение частоты переменного тока;
искрение, дуга на контактах при включении мощного потребителя;
обрыв нуля, как следствие — перекос фазы;
короткое замыкание на линии или внутри электроприбора.

Часть этих проблем возникает по вине пользователя (содержание оборудования и линий в ненадлежащем состоянии), часть — по вине энергоснабжающей компании. Об этом расскажем подробнее.

Качество энергоснабжения зависит от целого ряда причин:

изношенность и соответствие проектной нагрузке линий электропередач;
техническое состояние (и собственно наличие) трансформаторных подстанций на каждой абонентской линии;
работоспособность автоматики для поддержания параметров электросети в норме;
распределение нагрузки между фазами;
законность подключения новых абонентов (бывают случаи превышения нормативов ТУ).

Приведем пример

Условие: трехфазный ввод в многоэтажный дом, общий нуль, фазы «A», «B» и «C» равномерно распределены между подъездами 1, 2 и 3. По какой угодно причине (коррозия, механическое повреждение и прочее) происходит обрыв нуля. В это время 1 подъезд нагружен максимально (бойлеры, электродуховки), 2 подъезд — средняя нагрузка (холодильники, освещение), 3 подъезд — минимальная (пара телевизоров и несколько компьютеров).

Что произойдет с каждой фазой?

Фаза «A» — 1 подъезд. Напряжение упадет до минимального значения, близко к нулю.
Фаза «B» — 2 подъезд. С большой долей вероятности, напряжение останется в пределах 220 В, хотя возможно плавающее изменение потенциала.
Фаза «C» — 3 подъезд. На линии с минимальной нагрузкой напряжение приближается к значению между фазами, то есть порядка 380 В.

Поскольку рабочий ток для каждого подключенного абонента (группы абонентов) не превысил установленного значения, автомат защиты по току не сработает. Электроприборы на линии «C» (3 подъезд) выйдут из строя, в самом тяжелом случае — банально сгорят. Часто такая ситуация приводит к пожару.

Как правило, мы не задумываемся, что схема подключения электроэнергии к нашему счетчику вовсе не однофазная. Это касается не только дачных поселков и небольших деревень. Любая абонентская сеть в городах, будь то Москва или районный центр на Дальнем Востоке, создается по единому принципу.

Можно установить индивидуальную трансформаторную подстанцию или мощный стабилизатор. Но стоимость такого оборудования может превысить потери при аварийной ситуации на линии 220 В. Какой выход? Установить устройство защиты УЗМ.

По надежности срабатывания и степени защиты — устройства аналогичные. Однако устройство защиты многофункциональное: например, УЗМ 51М, замыкает цепь самостоятельно, после восстановления параметров электропитания. А вот УЗИс надо включать вручную.

Как я устанавливал реле напряжения в квартирный щиток

Чтобы не было вопросов – скажу сразу, что контактор устанавливать нет необходимости, поскольку теоретически реле напряжения выдерживает ток до 30 А, а согласно маркировке на внутреннем реле – до 40 А. Но это теоретически, а как на практике – покажет время, обязательно сообщу дополнительно, если что. Да и ещё есть банальная причина – в щитке элементарно нет места. Это также основная причина, почему я не поставил автомат байпаса.

Ток ограничивается автоматами по 16 А. А вот если бы при всех прочих равных условиях стояли автоматы на 25 А, то стоило бы всерьёз задуматься о контакторе. И о замене их на 16 А, поскольку проводка выполнена алюминием с сечением 4 мм2.

В процессе установки использовал моножильный провод сечением 2,5 мм2. Даже, если бы я захотел использовать 4 квадрата – у меня бы не получилось, т.к. клеммы реле напряжения могут принять только 2,5.

Самая важная точка подключения – фаза:

Подключение фазы при установке реле напряжения

Для её расключения я использовал сжим «Орех». Считаю его самым надежным способом соединения проводов, так же, как пропаянную скрутку.

На фото видно, как провод после счетчика приходит в орех снизу. Он алюминиевый, это ещё довод в пользу «Ореха».

Второй провод снизу из «Ореха» идёт на питание реле (клемма 7). И два провода, которые идут из верхней части «Ореха» – фаза на вход реле напряжения.

Почему два, а не один, а между контактами 1 и 2 не поставить перемычку? Дело в том, что соединить 2 провода «Орехом» гораздо надежнее, чем винтовой клеммой. Во-вторых – как я говорил, всунуть 2 провода по 2,5 квадрата в одну клемму проблематично. Поэтому надежность по фазе обеспечивается двумя проводами на входе (для умощнения), и тем, что входные контакты 1 и 2 намертво спаяны внутри реле (фото с пруфом есть в первой части статьи про это реле, ссылку давал выше).

Выходные клеммы 3 и 4 так же спаяны внутри реле, и на каждую клемму я прикрутил по проводу. Но только эти провода дальше нигде не контачат – они идут каждый на свой автомат (хотя, перемычка не помешает, но она не обязательна).

Монтаж реле напряжения в щитке через Орех

Надеюсь, на фото хорошо всё просматривается – после автоматов фазные провода (уже алюминий) идут на квартиру. Нулевые подключены к клеммам чуть повыше автоматов.

Кому интересно рассмотреть всё в подробностях, сделал ещё парочку фото монтажа:

Монтаж реле напряжения – вид сверху

Пример монтажа реле напряжения в квартирный щиток

Небольшой лайфхак: в ответственных местах я стараюсь не просто вставлять зачищенный конец провода в клемму, а делаю петельку. Таким образом я вдвое увеличиваю площадь контакта (и уменьшаю пресловутое переходное сопротивление), и исключаю возможность прокручивания провода в случае ослабления зажима. Да и механическая прочность соединения от этого только выигрывает.

Предвосхищая комментарии касательно некрасивого монтажа, скажу – делал это я во время воскресного прайм-тайма, и моим главным опасением было потревожить соседей во время их телевизионного вечера. Это святое)

Да, красота – не моя стихия, но за надёжность я ручаюсь!

Вот, что получилось в итоге:

Итог установки реле контроля напряжения ФиФ

Рабочий диапазон установил 175-245 В. Считаю, что это самый широкий возможный диапазон, пригодный для тех, кто не хочет частых срабатываний этого реле. Если в приоритете сохранность техники, можну немного сузить диапазон, примерно по 5 В с обоих краёв.

После установки этого реле прошёл почти год, полёт нормальный. Было пару отключений по низкому напряжению, больше сказать нечего.

Компоновка щита

Стандартный вариант

Для начала рассмотрим электрическую схему типового электрощита без неотключаемых цепей, она выглядит так:

АВ1 – это вводной автомат, обычно устанавливается в щите учета в частном доме, а в квартире – в этажном щите.
АВ2 – это вводной автомат или рубильник в квартирном распределительном щите.
АВ3-7 – это групповые автоматы на свет, розетки, электроплиту и другие потребители.

Здесь если вам нужно обесточить квартиру – отключаться все цепи без исключения. Давайте рассмотрим, что включить в группу неотключаемых линий подробнее.

Для подключения дополнительных цепей, которые не будут отключаться с основной схемой электропитания, нужно сделать ответвление перед вводным выключателем в электрощите с групповыми АВ. То есть до АВ2, если рассматривать предыдущую схему.

Тогда на этой схеме всё будет аналогичным предыдущей, только АВ8-АВ10 – это будут автоматические выключатели, которые не отключаются вводным рубильником или автоматом. От них и будет запитана сигнализация, холодильники и прочее.

Схема с УЗО

Дополним цепь дифференциальной защитой, так будет выглядеть схема с неотключаемыми линиями и УЗО:

Более подробно узнать о том, что такое УЗО, вы можете из нашей статьи: https://samelectrik.ru/chto-takoe-uzo-i-kak-ono-rabotaet.html. Естественно схему выше можно модернизировать на своё усмотрение, например, добавив противопожарное УЗО, добавив УЗО для каждой группы потребителей или заменив связку АВ+УЗО на дифавтоматы и сохранить место в электрощите.

Как например на этой схеме на вводе стоит противопожарное УЗО с большим током срабатывания (например 300 мА) и два групповых УЗО на 30-50 мА.

Схема с реле напряжения

Если у вас нестабильная электросеть – ее защитит реле напряжения.

Однако иногда возникают споры касательно подключения неотключаемый цепей в таком случае. Иногда их подключают до реле напряжения, но тогда нужно помнить о том, что при авариях на линии (перекос фаз) это оборудование окажется в опасности.

Схема с контактором или пускателем

Чтобы отключать основные потребители нажатием 1 клавиши, нужно подключить их через пускатель или через контактор, минус неотключаемые линии. Для этого можно использовать простой выключатель света или тумблер.

Чтобы получить управление основной частью электросети вашего жилья по интернету через Wi-Fi, нужно добавить к предыдущей схеме Wi-Fi реле, заменив им выключатель. Для этого можно использовать популярное на момент написания статьи реле Sonoff:

Разделение устройств защиты по типу подключения

По типу подключения можно выделить три вида:

реле-розетка;
реле-удлинитель;
для установки на DIN-рейку.

Попробуем подробно разобрать, какие отличия есть у этих видов, в чём преимущества и недостатки каждого из них.

Но более распространёнными являются вот такие простые и недорогие модели

Достоинства и недостатки реле напряжения в розетку

Такие приборы не требуют монтажа и выглядят как обычный переходник. Реле втыкается в розетку, а к нему подключается бытовой прибор. Удобное РН, но только при условии, что к нему будет подключён лишь один электроприбор.

РН-удлинитель и его особенности

Отличием от предыдущего варианта является наличие двух и более розеток. Если требуется подключение нескольких потребителей, находящихся поблизости (к примеру, кухонные бытовые приборы), то лучше приобрести именно такое РН. Минус заключается в малом номинальном токе – такие устройства выдерживают не более 16А (как и реле-розетки).

Такие устройства используются, когда нужно подключить больше одного прибора в помещении

Реле напряжения, устанавливаемое на дин-рейку

Более мощные устройства, позволяющие подключить все приборы в квартире или частном доме. Произвести монтаж такого оборудования вполне возможно даже без опыта электромонтажных работ, при соблюдении определённых правил техники безопасности. О схемах подключения РН различных фирм мы сегодня ещё поговорим.

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“До работы проектировщиком у меня был опыт работы электромонтёром

Поэтому хочу обратить ваше внимание на то, что, если вы решили самостоятельно подключить реле напряжение, устанавливаемое на DIN-рейку (или любое другое электрооборудование), предварительно отключите напряжение! Помните, что поражение электрическим током опасно не только для здоровья, но и для жизни”.

Реле напряжения, устанавливаемое надин-рейку

Типы реле напряжения

Эти защитные устройства могут предназначаться для однофазной или трехфазной сетей. Однофазные модели обычно востребованы в квартирах, частных домах и на дачах. Трехфазные РКН устанавливаются в ремонтных мастерских, на производственных объектах для защиты станков с трехфазным питанием. Главная особенность трехфазных реле – полное отключение электропитания даже при скачке только на одной из фаз.

По способу установки приборы бывают стационарными и переносными.

Стационарные

Устройства стационарного монтажа делятся на две группы – встроенные в розетку (розеточные) и располагаемые на электрощитках.

Розеточные модели используются в случае, если прибор невозможно установить в электрощитке или в ситуациях, когда конкретный потребитель нуждается в индивидуальной защите. Розеточные устройства часто сочетают с основной защитой – реле напряжения, установленным в распределительном шкафу. Например, после нормализации параметров сети РКН, встроенное в щиток, включает нагрузки с выдержкой в 1 минуту. Компрессорные потребители (холодильники, кондиционеры) требуют более длительное время выдержки – не менее 300 сек. Для них устанавливают индивидуальное розеточное реле.

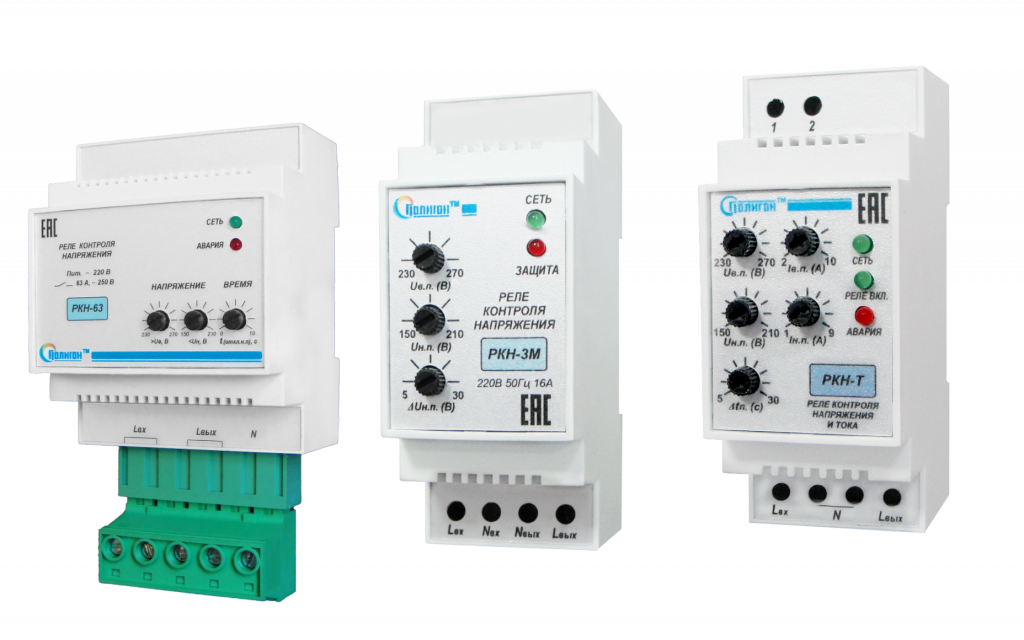

Реле контроля напряжения от «Полигон»

Приборы, предназначенные для установки на электрощитке, обеспечивают защиту всех электропотребителей объекта, что избавляет от необходимости индивидуально защищать каждую нагрузку. Обычно такие РКН имеют широкий диапазон настроек и возможность работать в нескольких независимых режимах: как устройства наибольшего или наименьшего напряжения, с задержкой времени на включение.

Переносные

Переносные РКН разделяют на два типа: вилка-розетка и удлинитель. Такие устройства удобны своей мобильностью, отсутствием необходимости монтажных работ, возможностью задавать индивидуальные настройки для конкретных потребителей (как и в случае стационарных розеточных моделей).

Вилка-розетка вставляется непосредственно в розетку. Ее работа управляется микроконтроллером, который анализирует текущий вольтаж и отображает его на экране. Допустимые пределы устанавливаются кнопками.
Удлинитель – устройство, по принципу действия аналогичное вилке-розетке. Но он может иметь две и более розеток и защищать сразу несколько потребителей.

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

наличие тока утечки;
неожиданное короткое замыкание;
перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, который реагирует на разницу между значениями тока на «нуле» и «фазе».

Отличие может возникнуть при контакте человека с предметами под напряжением или при частичном замыкании электроприборов на окружающие их поверхности. В таких случаях срабатывает дифавтомат и отключает электричество.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие управляющей микросхемы

Датчик короткого замыкания реагирует на высокий ток. А подключение избыточной нагрузки определяется по нагреву металлической термопластины, которая размыкает электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с электропроводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемном контуре.

Как работает и где устанавливать

В аварийной ситуации устройство УЗМ 51МД обнаруживает дугу, анализирует параметры проходящего через него тока и самостоятельно разрывает цепь. Ему не нужен какой-либо дополнительный контактор или пускатель, на который подавался бы импульс отключения.

Номинальный рабочий ток коммутации — 63А. Что более чем достаточно для всех квартир и частных построек.

Казалось бы, с одной стороны это хорошо. Однако с другой стороны, могут возникнуть существенные проблемы с чувствительностью защиты. Либо она будет через чур чувствительна, либо наоборот, не будет реагировать на малые значения.

Выставить настройки в таком широком токовом диапазоне задача не тривиальная. Словить дугу при Imax=1А, это не совсем то же самое, что при I=63А.

Как вы думаете, почему зарубежные аналоги выпускают обычно на номиналы до 20-25А и меньше. Они явно уже сталкивались с этими проблемами и выработали более грамотный подход.

Например, вы же не ставите УЗО с током утечки 10-30мА на главный ввод. В противном случае из-за суммирования всех помех и “левых” наводок, будут постоянные ложные отключения. Для всех уже стало нормой, что такие УЗО ставятся на отдельные линии или группы.

Еще одно замечание по поводу монтажа на главном вводе РЩ — это наши зимние условия. Задумайтесь, что будет зимой с котельной при минус 30 градусах, если в ваше отсутствие, данное устройство поймает глюк и ложно отключит все электроснабжение.

Поэтому здесь более правильным будет подход как с УЗОшками. Грамотнее ставить их на отдельные группы линий, а не целиком на весь дом.

На Западе многие ТБшники вообще прямым текстом запрещают ставить подобные девайсы на вводах. (ссылка на оригинал)

А если общая нагрузка превышает 63А, можно ли таким аппаратом защиты подключаться через контактор, для увеличения коммутационной способности реле? Нет, нельзя.

Ток нагрузки должен всегда проходить только через УЗДП. Если вы его посадите на катушку пускателя, то никакой пользы этот прибор вам не принесет.

Заключение

Неотключаемые линии – довольно важное понятие в электрике. Их назначение заключается в том, что данные цепи позволяют улучшить надежность функционирования важных электросистем вашей квартиры или дома

Ведь в случае если выбьет основной автомат – они продолжат работать. Приведенные схемы легко модернизировать или масштабировать под ваши нужды. Их организация в трёхфазных цепях ничем не отличается от приведенного примера, за исключением распределения потребителей по фазам, количеством полюсов контактора и других коммутационных приборов.

Перечислим преимущества и недостатки такого подхода к проектированию схемы электрощита.

Преимущества:

Бесперебойная работа охранных систем, холодильников, насосного оборудования отопления, водоснабжения и водоотведения.
Большее удобство при ремонтных работах как на основном, так и оборудовании, которое не отключается. То есть нет нужды отключать потребителей, в цепи которых ремонтные работы производится не будут.

Весомый недостаток всего один — возможны ошибки электриков, которые впервые видят ваш электрощит. После отключения вводного автомата – на некоторых потребителях останется напряжение. Поэтому нужно грамотно компоновать щит и подписывать автоматы.

Теперь вы знаете, как сделать неотключаемые линии в щитке и для чего они нужны. Надеемся, предоставленные схемы помогли вам разобраться в вопросе и выбрать наиболее подходящий вариант сборки щита для собственных условий!
