Как подключить вытяжной вентилятор в ванной к лампочке

Подготовка отверстия вентиляционной шахты

Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.

В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.

В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).

Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.

При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах — это прямой путь к появлению этой самой плесени и грибков.

К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.

Когда необходима установка вытяжки?

Попробуем разобраться, можно ли самостоятельно определить состояние и эффективность работы вентиляционной системы. Для проверки не потребуется специальных умений или особенного инструмента. Существуют «маркеры», благодаря которым легко узнать несостоятельность естественной циркуляции:

• запотевание зеркал и стеклянных поверхность во время принятия водных процедур;
• не исчезающий со временем влажный фон (медленно сохнут полотенца);
• появление на межплиточных швах, в углах потолка и по периметру ванны черных точек – начало развития грибковых очагов.

Появление плесени и грибка сопровождается неприятным запахом, постепенным разрушением декоративной отделки стен, однако существует и более серьезная опасность – негативное влияние на здоровье хозяев квартиры.

Последствие недостаточной вентиляции – появление плесени на затирке в межплиточных швах. Если вовремя не наладить циркуляцию воздуха и не избавиться от маленьких очагов, грибок покроет все бетонные, пластиковые, оштукатуренные, деревянные поверхности

Возможно, неисправна вентиляция. Проверяем простым способом – с помощью зажженной спички. Если пламя быстро потухает или наклоняется в сторону вытяжки, то причина кроется в другом, но если оно остается неподвижным, значит, необходимо заняться чисткой шахты и устройством принудительной вентиляции.

Наиболее популярным устройством, обеспечивающим максимальную циркуляцию воздуха, является вентилятор.

Традиционная проверка движения воздуха не всегда результативна, для точного определения наличия достаточного уровня циркуляции следует пригласить квалифицированного специалиста с анемометром

Вентиляция в ванной в частном доме

Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.

При планировании частного дома можно все вентканалы собрать в одном месте и вывести их на кровлю

Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх . По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

Вытяжная вентиляция в ванной и туалете частного дома может быть организована таким способом

Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.

Варианты механической вентиляции ванны в частном доме

В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.

Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

6 Рекомендации специалистов

Нет необходимости в покупке дорогостоящих и больших моделей. Лишние траты не всегда приведут к лучшему результату. Главное здесь — правильно подобрать качественный прибор с требуемой мощностью. Даже более дешёвые модели могут прекрасно выполнять основную функцию.

Если в доме уже установлен кондиционер, ионизатор, увлажнитель и подобные приборы, то не нужно забывать и о вентиляции. Это необходимо, т. к. вышеперечисленные устройства не обеспечивают поступления свежего воздуха.

Если работы системы вентиляции с естественной циркуляцией недостаточно, нужно устанавливать устройства для принудительного проветривания помещения. Это позволит постоянно иметь свежий воздух. При установке даже самого простого вентилятора микроклимат в помещении станет комфортным.

Таким образом, установить вытяжной вентилятор не составит никакого труда, главное — с ответственностью подойти к этому вопросу. Стоит помнить и о ключевых факторах, по которым следует выбирать устройство, а именно — производительность, диаметр, изготовитель и качество.

https://youtube.com/watch?v=1T6J-h8YnNw

Воздуховод от вытяжки и решетка с обратным клапаном

Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.

Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.

Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Необходимость установки бытового вентилятора

Зачем он? В жилых и общественных помещениях устанавливается вентиляционная система, функционирующая за счет притоков свежего воздуха, но иногда существующей конструкции отвода недостаточно . Монтаж систем активной вентиляции не позволяет концентрироваться угарному газу, неприятным запахам или влажности в помещении. Что гарантирует избежать всех негативных последствий.

Причины его установки

Со временем каналы загрязняются и не могут справляться со своей функцией в полном объеме. Определить это несложно:

• на стенах, потолке, предметах, сантехнике появляется конденсат;
• зеркальные поверхности мутнеют;
• портится отделка;
• долго не исчезает неприятный запах.

Если стал заметен хотя бы один из признаков, требуется подключение вытяжки. Она позволит избежать застоя воздушных масс, неприятных запахов, плесени, сырости и грибковых образований. При правильной работе в помещении будет здоровый микроклимат, не появится конденсат, отделочные материалы и мебель сохранят первоначальный вид. Можно приобрести вентилятор с таймером или поставить его самому.

Разделение на виды

Вытяжки с отводом в систему вентиляции всегда монтируются над плитой. Их делят по методике закрепления. С этой точки зрения выделяют подвесные и встраиваемые модификации. Если ориентироваться на область установки, существуют вытяжки:

1. Навесные. Их ещё называют подвесными. Такое наименование объясняется способом крепления. Объект монтируют на стену, нередко — под шкафом, если речь идет об электрической модели. Если это какая-то другая модификация, то размещают ее над плитой. Использование этого объекта полезно для экономии пространства. Присутствие специальной защитной решетки гарантирует задержку жира на своей поверхности и не даёт ему попасть в трубу. Такая модель является демократичной по стоимости, имеет аккуратный внешний вид и издает мало шума.
2. Встраиваемые. Они являются наиболее удобными и экономичными. Эти модели можно разместить в любом по размеру помещении. Вытяжка хорошо смотрится в элегантных интерьерах, и к тому же ее можно легко смонтировать своими руками. 60 см составляет глубина устройства. Для экономии пространства на кухне находят применение изделия с раздвижным козырьком. Подключаются они без каких-либо проблем.
3. Островные. Такую вытяжку целесообразно использовать, если плита установлена в центральной части кухни. Воздуховод смотрится гармонично. Сама по себе вытяжка имеет оригинальный и красивый внешний вид. Это лучшее решение для больших помещений.
4. Каминные. Эта модель красивая и довольно интересная. Обнаружить ее можно в дизайнерских квартирах. Обойдётся это изделие дорого, но смотреться будет шикарно. Для установки такого объекта необходима развитая вентиляционная система современного типа. Именно ей будет под силу справиться с водяными парами и грязным воздухом. Монтаж ее сложен, поэтому не рекомендуется самостоятельно подключать такое устройство. Лучше обратиться к специалистам.

Неправильное подключение воздуховода вытяжки к вентиляции

Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.

Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.

Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.

Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.

То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.

Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.

На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.

При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.

Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).

Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.

Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.

Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.

А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что — неправильная вентиляция!

Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.

Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.

Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

Инструкция по сборке — все цифры и производительность

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

Соединение разных диаметров делается при помощи специальных переходников.

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

Организация воздухообмена в ванной своими силами

Пред тем, как установить вентилятор в ванной комнате, нужно определиться с его моделью, проверить работу вытяжного канала и при необходимости почистить его. Естественная аэрация отвечает за приток свежего воздуха. Для этого под дверью выполняется щель размером 20 мм по высоте. Это активизирует при работающем вентиляторе воздухообмен. Лучше, если приток будет находиться с противоположной стороны вытяжки.

Предварительно подготавливается аэрационный канал

Схема подключения вентилятора в ванной и туалете имеет общий алгоритм работ:

• подготовка аэрационного канала;
• укладка кабельной линии от источника питания до вентилятора;
• подсоединение проводов к электросети;

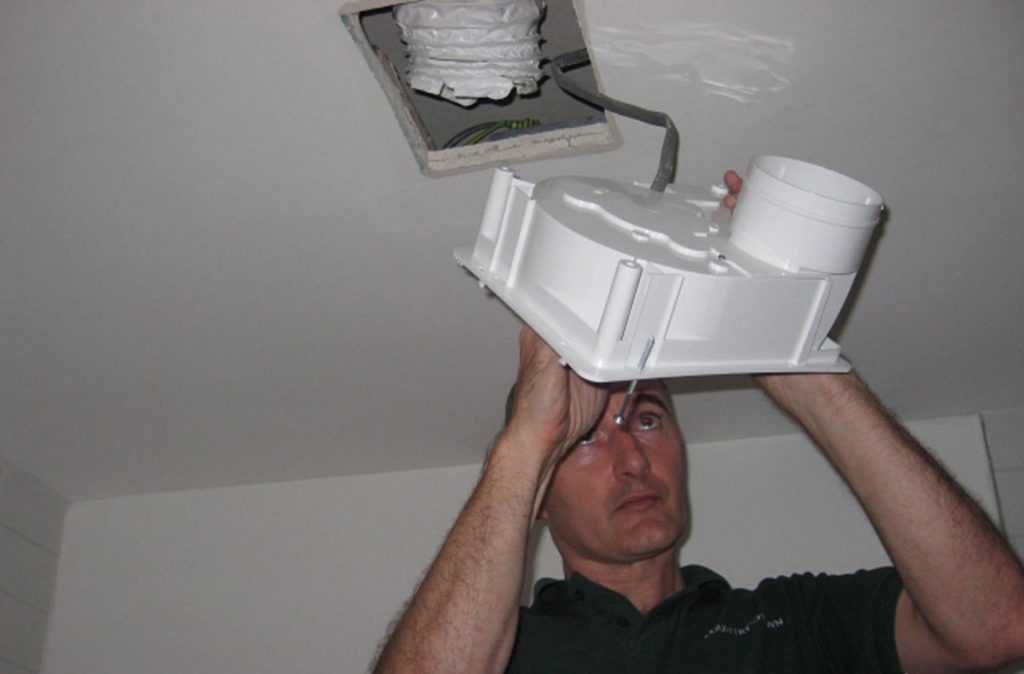

• компоновка и укрепление вентилятора на месте установки;
• отделочные работы по заделке швов и шпаклевание.

Вытяжку в ванной нужно ставить с учетом габаритов помещения. Ее производительность должна обеспечивать обмен от 6 до 8 кубометров воздуха на единицу объема помещения. Если сечение воздуховода превышает диаметр вытяжки, монтируется «переходник» – пластиковый или гофрированный рукав с размерами сечения, как у вытяжки. Оставшееся пустое пространство заполняется пенополиуретановым герметиком. Избытки застывшего раствора срезаются стамеской или ножом. В обратном случае (при небольшом отверстии) дыра под вентилятор расширяется перфоратором.

Решая, как подключить вентилятор в ванной к выключателю, определяются с типом модели и производительностью

Важно, чтобы прибор работал с низким уровнем шума. Посадка же его на одну линию с освещением при неграмотном подключении чревата неполадками в работе устройства и светильника

Выясняется местонахождение проводки для питания прибора. Укладку проводов к вентилятору лучше проводить под облицовочной плиткой. При нежелании нарушать целостность облицовки кабель маскируют в пластиковом коробе.

Монтаж проводится только после изучения инструкции на прибор, а также составления схемы и плана работ. Наиболее простой способ – подключить вентилятор к лампочке. Работает параллельная схема подсоединения светильника и установки. Недостаток ее в нерациональном расходовании электроэнергии: даже кратковременное посещение ванны (почистить зубы) включает систему.

Вытяжной элетрический вентилятор

Начнем с того, что разделим все современные вытяжки для ванной комнаты на два типа: простые и автоматические. В чем между ними разница? В том, что последние нуждаются в минимальном участии человека в процессе воздухообмена.

Простые вытяжки представляют собой обыкновенный электрический вентилятор, помещенный в трубчатый корпус. Включаться в работу они могут либо встроенным в него, либо отдельно стоящим выключателем. Достаточно распространенным способом его включения является клавиша выключателя, отвечающая за освещение ванной комнаты.

Такой подход к делу не очень правильный, поскольку в этом случае удаление загрязненного воздуха производится только тогда, когда в помещении находится человек. Но влага ведь за это время улетучиться не успевает. Поэтому целесообразно для вентилятора устанавливать отдельный выключатель.

Автоматическая вытяжка. От обыкновенной она отличается только наличием электроники, контролирующей ее работу. Такие устройства могут работать посредством двух различных методов – одни из них оснащены таймером выключения (включаются они, как и обыкновенная вытяжка, с помощью клавиши выключателя), а другие специальными датчиками, контролирующими влажность в ванной комнате.

Как только она превышает допустимое значение, вентилятор включается, после того как влажность приходит в норму, он отключается. Это достаточно удобные устройства, не требующие вмешательства человека для управления их работой.

На некоторые модели устанавливается так называемый обратный клапан, который не позволяет проходить воздуху в обратном направлении – этот нюанс будет незаменим для жителей высотных домов, в которых распространенным явлением считается проникающий от соседей запах борща или горелого лука.

Для жителей частного сектора, у которых вентиляция в ванной имеет прямой контакт с улицей, не лишним будет приобрести вытяжку с регулируемым диффузором – закручивая или выкручивая шайбу в центре вытяжки, можно регулировать количество выбрасываемого на улицу воздуха.

Типы вентиляторов в ванную комнату и туалет

Функциональность вентиляционных приборов имеет достаточно большое значение, поэтому нужно разбираться, как выбирать вытяжку для ванной или туалета. На сегодняшний день все вытяжные вентиляторы можно поделить на два типа.

Стандартная вытяжка в туалет и ванную – это обычные осевая система, оснащённая обратным клапаном, который предназначен для блокировки поступления отработанных воздушных потоков в помещение.

Такая система включается и выключается при помощи выключателя света, что достаточно удобно. Но при образовании больших объёмов пара в процессе приёма ванны такая система малоэффективна.

Автоматическая вытяжка – более совершенное, но при этом и дорогое устройство. Такие приборы оснащаются специальными таймерами, которые устанавливаются на определённый временной период работы, а более функциональные устройства оснащаются гидростатом, который определяет уровень влажности в помещении.

Разобравшись с основными параметрами прибора, останется только выбрать подходящую систему, которую без особых проблем можно установить самостоятельно. При этом крепёж выполняется стандартными саморезами или на клей.
