Подробная инструкция как подключить автоматический выключатель

Непосредственное подключение в обычный автомат

Данное подключение имеет право на жизнь и большинство электриков именно таким образом его и выполняют. Контакты автоматов луженные и допускают подключение как медных так и алюминиевых проводников. Вот например официальный ответ от компании АВВ на возможность подключения алюминиевых проводов к их оборудованию, а конкретно к модульным автоматам. Правда стоит отметить, что речь идет не именно про СИП, а просто алюминиевый провод (взято отсюда).

Многие уже выполнили такое подключение и в дальнейшем столкнулись со следующим (отзывы с forumhouse.ru):

Из-за многожильной структуры провода СИП, при его зажатии в обычном контакте автомата, не все жилы задействуются, а используется лишь малая площадь контакта от возможной.

Ниже фото реального СИП после его зажатия в автомате, обратите внимание на всего лишь две жилы зажатые контактной поверхностью (вдобавок еще и передавленные из-за несоблюдения усилия зажатия). Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится. Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится

Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится.

Уже всего лишь через год, винт такого контакта можно будет спокойно довернуть минимум на четверть оборота. Если этого не делать в конечном итоге напрочь выгорает сам автоматический выключатель, а далее требуется его замена.

Хорошо если СИП у вас с запасом, так как подгоревший участок приходится выкусывать, зачищать и заводить заново. Проблему можно частично решить если периодически, хотя бы пару раз в год подтягивать контакт на автомате. Но это не всегда возможно.

Так энергоснабжающие организации заставляют пломбировать либо весь шкаф учета с автоматом и счетчиком, либо на автомат одевается защитная крышка, которая тоже оказывается под пломбой. И соответственно доступа у вас к контактам выключателя уже не будет.

Еще один минус — если у вас вдруг СИП оказался сечением не 16мм2, а 35 или все 50мм2 (другого просто не было в наличии), то в модульные автоматы до 40А он попросту не влезет. Большинство из них, как правило рассчитаны на сечение вводных проводников максимум до 25мм2.

Ошибки при выборе кабеля и подключении

Наиболее часто грубые ошибки при монтажных работах допускаются при выборе кабеля. Обязательно учитывайте условия, в которых он будет эксплуатироваться, и рассчитывайте необходимое сечение. Если установить бронированный кабель большого сечения там, где достаточно ВВГ 3х6, будут лишние финансовые затраты и проблемы в монтажных работах. Преимуществ, при эксплуатации и экономии вы не получите.
При подключении к шинам РЩ не устанавливайте медные наконечники на алюминиевые провода и наоборот. Неоднородные металлы имеют разные сопротивления, это приводит к большим потерям тока и нагреву проводов в местах подключения.

Старайтесь, чтобы шины в РЩ и провода были одного металла, медные или алюминиевые. Если они разные, то используйте комбинированные переходные наконечники для соединения алюминия с медью.
После подключения кабеля к шинам или автоматическим выключателям, на пару часов подключите максимально возможную нагрузку. После чего обесточьте РЩ и протяните все болтовые соединения на контактах

Особенно это важно на промышленных объектах, где большие токовые нагрузки в сети длительное время, контакты осматриваются и протягиваются 1раз в неделю. При недостаточном зажиме контакты будут выгорать.
Не рекомендуется делать петлю концом оголенного провода вокруг зажимного болта с шайбой для контакта с шиной

Такое соединение имеет меньшую площадь прикосновения, чем наконечник, потери тока будут больше.

Производители

Автоматические выключатели производятся во многих странах. Главное требование к этому устройству – оно должно быть изготовлено из качественных материалов и иметь длительный срок эксплуатации. Цена на автомат одной и той же мощности может варьироваться довольно в широком диапазоне и зависит это от производителя.

Самые качественные автоматы выпускают следующие компании:

  • французские: Legrand,Schneider Electric, Hager;
  • словацкая SEZ Krompachy;
  • немецкие: АВВ, Moeller, Kopp ;
  • американская General-Electric;
  • российские: Контактор, КЭАЗ.

Прежде чем осуществлять монтаж выключателя, необходимо четко определиться, куда правильно присоединять провода или кабеля питания: сверху или снизу изделия или, проще говоря, – к подвижным или неподвижным контактам. И хоть многие не соблюдают это условие и подключают без учета этого фактора, все же правильнее обратиться к ПУЭ, которое для электриков является тем документом, указания которого необходимо соблюдать. Там четко сказано: присоединение питающего провода (кабеля) должно выполняться к неподвижным контактам. Они во всех современных автоматах находятся сверху.

Монтаж не может быть выполнен без инструмента и приборов контроля. Необходимо иметь:

  • набор отверток;
  • нож монтажный;
  • тестер или отвертку с индикатором.

Однополюсный

Монтаж осуществляется в однофазных сетях, в которых ввод выполнен 2 проводами (обычно это здания старой постройки): фаза (L) и ноль (PEN), т.е. выполненной по системе TN-C. Провод питания подключается к клемме 1 автомата, с клеммы 2 через счетчик распределяется по автоматам конкретных групп. Ноль запитывающий через счетчик подводится к нулевой шине PEN. Наглядно это показано на рисунке ниже.

Схема подсоединения однополюсных автоматов в распределительном щитке

Двухполюсный

Монтаж осуществляется в однофазных сетях, в которых ввод выполняется 3 проводами, один из которых является фазой (L), второй нулем (N), третий землей (PE), т.е. подключение осуществляется по системам TN-C-S или TN-S. Здесь питающий провод подводится к клемме 1, ноль к клемме 3 и надежно закрепляется. Клемма 2 является выходной, фаза проходит через электросчетчик. Вводное устройство, которым является УЗО, распределяет равномерно питание по выключателям, объединенным в отдельные группы. С клеммы 4, которая является выходной, ноль проходит через электросчетчик, УЗО и подсоединяется на шину N. Разводка схематично показана на рисунке 10.

Схема подсоединения в щитке двухполюсных автоматических выключателей

В паспорте на автомат указаны требования по подсоединению к его клеммам проводников. Информацию необходимо тщательно изучить. Это касается как сечения, так и типа соединения проводников, а также длины зачищаемой части.

Обычно для автоматов, используемых в быту, провода зачищают от изоляции на длину до 1 см, используя монтажный нож

Необходимо также обратить внимание на цветовую маркировку проводов. Белый или коричневый цвет у питающего провода (фаза), синий (голубой, черный) – у нулевого проводника, желто-зеленый или зеленый – у заземляющего

После зачистки с помощью монтажного ножа оголенная часть провода вставляется в контактный зажим сверху или снизу, в зависимости от того, какой проводник подключается (фаза, земля или ноль). Далее они надежно фиксируются в соответствующие клеммы с помощью винтов. Тут понадобится отвертка. Проверяется надежность крепления проводника подергиванием. В случае подсоединения к автоматическому выключателю гибкого провода, необходимо воспользоваться специальными наконечниками, что делает подключение более надежным.

При подсоединении проводников к автомату необходимо проследить за следующими факторами:

  • под контактный зажим не должна попасть изоляция;
  • нельзя затягивание производить с большим усилием, это может деформировать корпус и, как результат, привести к выходу устройства из строя, неправильной работе или сокращению срока эксплуатации.

Во многих случаях в распределительном щитке устанавливаются несколько автоматических выключателей. Неопытные электрики соединяют их между собой перемычками. Это допустимо, но лучше воспользоваться специальной шиной. Она называется гребенкой. Ее обычно режут в необходимый размер, а затем подключают фазы к автоматам в той последовательности, которая предусмотрена принципиальной эл. схемой.

Внешний вид соединительной шины

Автоматика должна быть на страже

Экстренные выключатели, или пакетники, это самые первые защитники электросети от перегрева. Они выполняют три функции: в последнем случае они отключают всех нагрузочных потребителей, также срабатывают при критичном падении напряжения и коротком замыкании.

Щитки покупаются, они имеют различные размеры. Поэтому, дочитав нашу статью, вы сами сможете высчитать, на какое количество защитных устройств приобретать ящик, узнаете, какой автомат от чего срабатывает, как их подключать. А также узнаете, что   бывают такие способы размыкания (расцепители) сети при защите: тепловые, магнитные и полупроволниковые.

Немаловажно, каким будет соединение автоматов перемычками, они станут возможными, но обязательно посоветуйтесь с электриком.

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

Что сделать в первую очередь

Вы купили определенное количество проводов на сети нового дома, выполнили разводку, концы её подведены к еще не вмонтированному в стену щитку управления, рядом лежат автоматы. Запомните: лучше установить один автомат-пакетник или УЗО на входе в электросчетчик. Защита лишней не бывает. Далее составьте план подключения проводов к расставленным пакетникам.

Желательно разгрузить сеть, разделив ее на зоны – с большими нагрузками и нормальными: кухня, зала-спальня, коридор-туалет, веранда-подвал. С пакетникамие запутаетесь, в инструкциях к ним расписаны токи, нагрузки, сечения проводки. Способы контактов с клеммами и так далее.

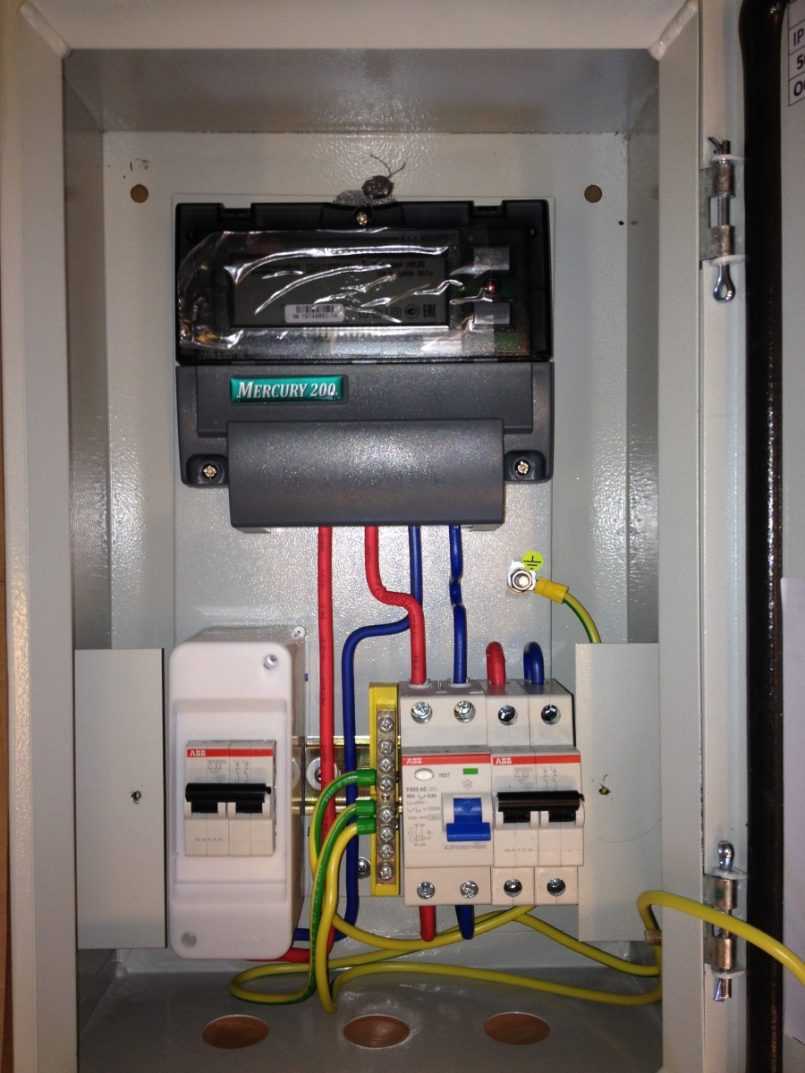

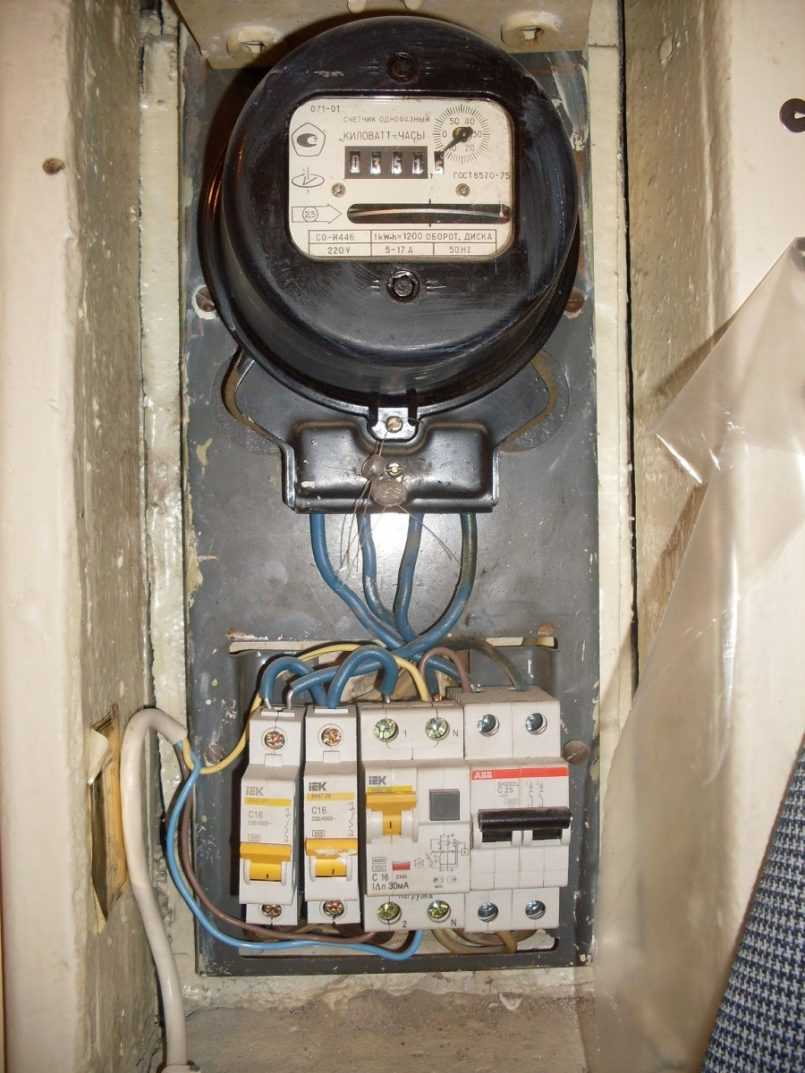

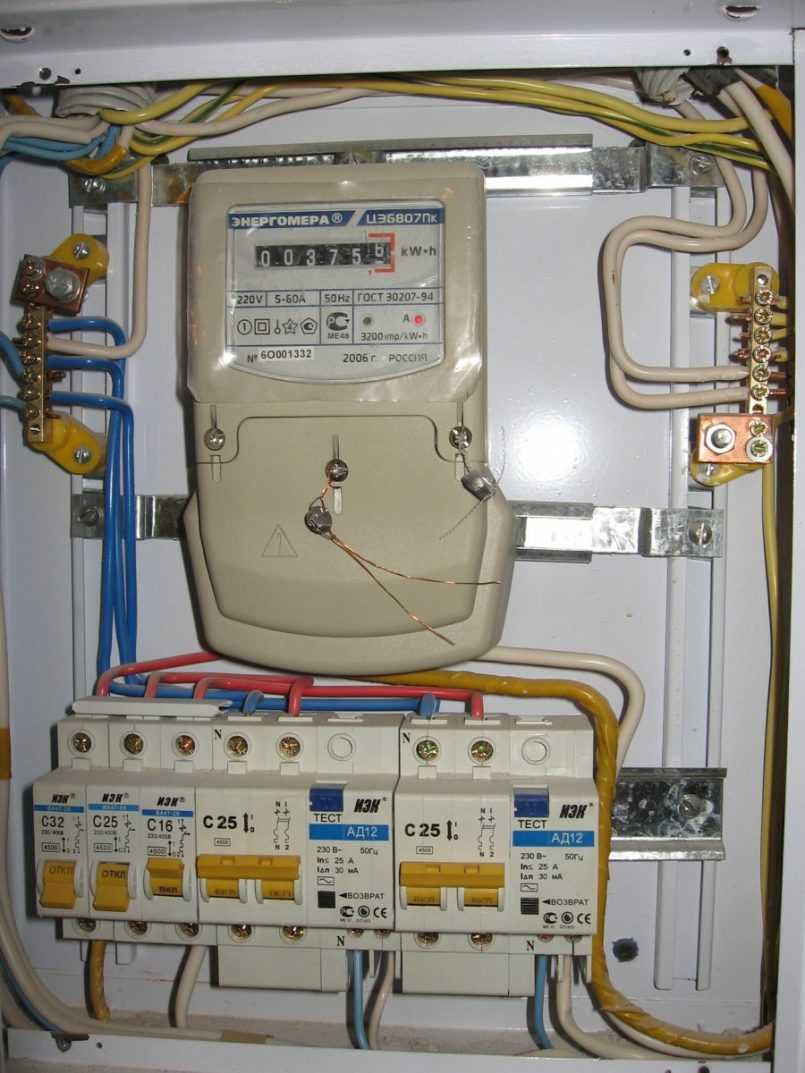

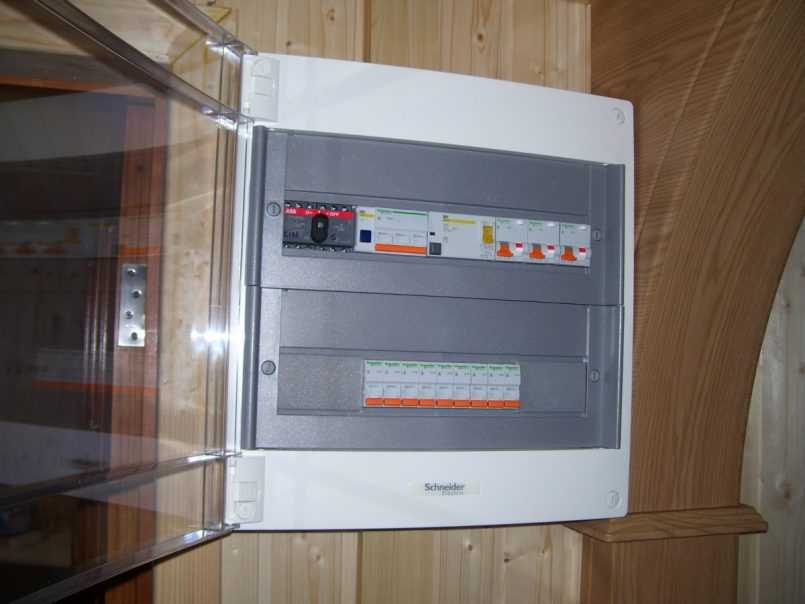

Схема соединения автоматов в электрощите

Прежде чем приступить к установке автоматов, необходимо внимательно изучить их схематичное устройство, ведь схема монтажа состоит из нескольких элементов с разными обозначениями.

Электромонтажная схема

Таблица 1. Элементы, используемые при монтаже электрощита.

Название Характеристика
Автомат вводной Его устанавливают на защиту целого контура электропроводки. Так, жилы основного кабеля фиксируют к зажимам автомата. Для удобства использования, впереди автомата закрепляют рубильник. Он позволяет отключить ток от всей конструкции, чтобы провести ремонтные работы. В этом случае кабель питания тоже необходимо завести на этот рубильник.
Счетчик Его ставят уже после автоматов. Основным назначением счетчика является контроль потребляемой электроэнергии. Иногда его закрепляют в другом месте еще до электрощита вместе с автоматами (на лестничной площадке).
Устройство защитного отключения Основной функцией УЗО является защита от ударов током и возгораний. К примеру, в малогабаритной квартире после счетчика устанавливают только одно УЗО, потому что больше не требуется из-за минимальной нагрузки. Иногда устанавливают несколько таких устройств на линии, где имеется большое потребление электроэнергии.
Линейные автоматы Они требуются для линий в отдельные комнаты. При наличии высокого напряжения или замыкания они разрывают цепочку, благодаря чему предотвращают пожар или короткое замыкание. Они нужны для защиты различных электроприборов.
Дифференциальные автоматы Их устанавливают вместо нескольких основных автоматов с защитным устройством на отдельных линиях для различных бытовых приборов.
Монтажная рейка Рейка фиксируется к задней стенке основания щитка. В зависимости от размеров ящика, количество реек и модулей может отличаться. Для того чтобы приобрести щиток под определенное количество модулей, предварительно составляют подробный чертеж соединений.
Гребенка Предназначаются с целью расключения щита, чтобы соединить нули с подводками заземления. В одном щитке имеются нулевые гребенки и заземляющие.
Шина распределения Они связывают между собой линейные, дифференциальные автоматы и защитное устройство. Они надежно изолированы, благодаря чему безопасно фиксируют автоматы через входной зажим. Их используют как для фазы, так и для нуля.

Электросчетчик
