РЕЛЕЙНЫЕ УСТРОЙСТВА С ЗАДЕРЖКОЙ НА СРАБАТЫВАНИЕ И ВОЗВРАТ

В некоторых схемах защиты и автоматики для обеспечения надёжности работы устройства требуется определённая задержка при срабатывании или возврате промежуточного релейного органа.

Эта задержка носит технологический характер, её не следует путать с задержкой работы защиты, обеспечиваемой реле времени в целях соблюдения селективности.

Необходимость задержки может быть проиллюстрирована следующим примером. Контакт выходного промежуточного реле подаёт команду управления электромагниту отключения выключателя.

Если при этом не обеспечить задержку возврата промежуточного релейного устройства, его контакты не справятся с размыканием цепи тока отключения и сгорят.

Задержка возврата на доли секунды необходима для того, чтобы выключатель успел отключиться и своими мощными блок – контактами разорвал цепь тока электромагнита. После этого происходит безопасный возврат реле.

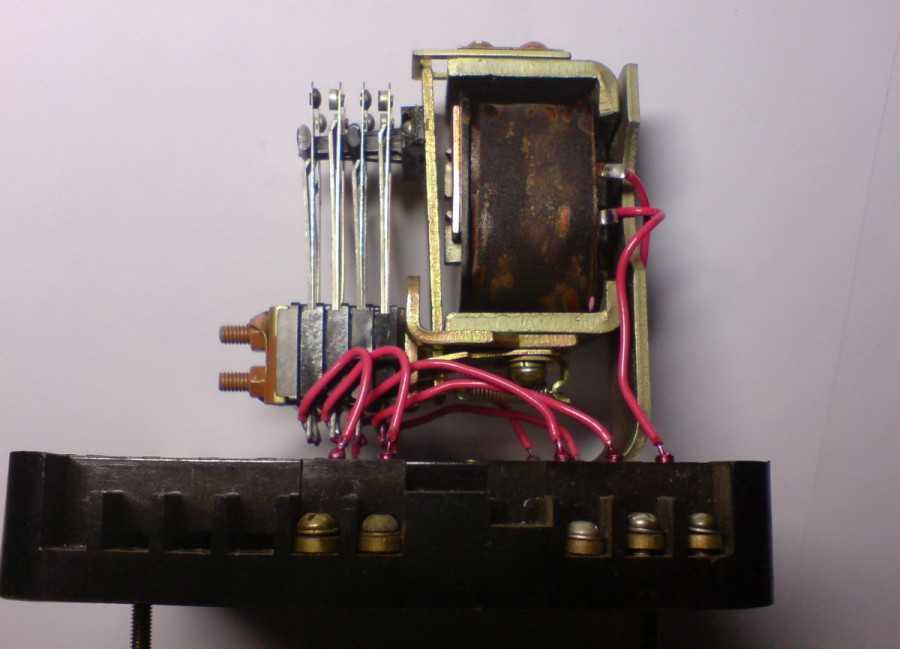

РП – 251.

Этот тип реле применяется в цепях постоянного оперативного напряжения. Особенность РП – 251 заключается в том, что его срабатывание происходит с задержкой по времени. Замедление создаётся за счёт медных демпфирующих шайб, расположенных на магнитном сердечнике вместе с катушкой напряжения.

Время задержки срабатывания в соответствии с потребностями конкретной схемы может регулироваться. Регулирование производится путём изменения количества демпферных шайб и доступно в пределах от 0,07 с до 0,11 с.

Модификации промежуточных реле этого типа, кроме 220 В рассчитаны на стандартные варианты величин постоянного оперативного напряжения – 24, 48, 110 вольт.

РП – 252.

Также относится к промежуточным реле постоянного тока. Обеспечивает замедление при возврате. Конструкция РП – 252 похожа на РП – 251. Замедление также обеспечено медными шайбами. Но расположены они иначе. В релейной конструкции типа РП – 251 шайбы установлены ближе к цоколю, в РП – 252 – с другой стороны катушки, ближе к рабочему зазору.

Расшифровка аббревиатуры промежуточных реле

Для удобного определения функционального назначения, количества контактов и других параметров реле имеют буквенные и цифровые обозначения:

• П – промежуточное;
• Э – электромагнитное;
• 46 или (ХХ) – серия изделия;
• 1 – сигналы управления импульсные.

Дальнейшие обозначения, могут определять, для каких климатических условий адаптировано изделие и количество контактных групп.

Пример как расшифровываются обозначения

РЭП26-004А526042-40УХЛ4

• РЭП – реле электромагнитное промежуточное
• 26 – серия
• ХХХ – функциональное назначение и  количество контактов

назначение	Количество
замыкающие	размыкающие	переключающие.
001	—	—	+
010	—	+	—
100	+	—	—
002	—	—	++
020	—	++	—
110	+	+	—
200	++	—	—
003	—	—	+++
120	+	++	—
210	++	+	—
300	+++	—	—
004	—	—	++++
220	++	++	—
310	+++	+	—
400	++++	—	—

• 001 – обозначает, что реле содержит 1 переключающий контакт, 010 – один размыкающий; 400 – четыре замыкающих контакта.
• А….Д – класс износостойкости материалов, из которых сделаны контакты;
• Х – вид тока в обмотке электромагнитной катушки, тип конструкции возврата механизма в исходное состояние,

1 – ~ ток;

5 – постоянный ток;

6 – постоянный ток в токовой катушке;

ХХ – двухзначный цифровой код показывающий конструкцию крепления корпуса реле на поверхность и метод подключения проводов к клеммам:

Код	разъем	Способ подключения проводов
16	—-	Припой
18	—-	“фастон”
76	—-	печать
21	+	винтовые соединения
26	+	припой
78	+	печать

ХХ – код показывающий величину, вид напряжения, тока в обмотке катушки

Коды электрических параметров включающей катушки
постоянный	~ ток 50 Гц
01… 6 В 02…12 В 03… 15 В 04…24 В 06…48 В 09…60 В 11…110 В 13…220В	21…12 В 22…24 В 24…40 В 26…110 В 27…220 В 28…380В 34…230 В 35…240 В

Коды от 01 до 13 указывают, что катушки этих реле постоянного тока с различными напряжениями от 6 до 220в. Коды от 21 до 35 указывают что катушки рассчитаны на ~I с U = 12…. 240 В частота 50 Гц.

Последнее обозначение Х указывает о наличии специальных элементов в конструкции:

2 – ручной переключатель реле;

5 – с ручной манипуляцией и электронным индикатором положения реле для изделий на 24В;

6 – с ручным манипулятором и диодом для защиты реле на 24В и меньше;

7 – реле включает все три ранее перечисленные элемента,

40 – это степень защищенности от влаги и пыли IР- 40…56..68;

УХЛ4 – модель для соответствующих климатических условий, данная для севера и средних широт. Буква «О» – указывает, что изделие адаптировано для тропиков.

РЭП26-004А526042-40УХЛ4 – данная аббревиатура указывает что промежуточное реле имеет 4 переключающих контакта с классом  А (по износостойкости), постоянного тока, контактное соединение с разъемами, провода крепятся пайкой, катушка 24 В, конструкция имеет ручной манипулятор. Класс защиты IР – 40 для северных и средних широт.

Не смотря на различные конструкции и технические характеристики, все промежуточные реле имеют основные общие параметры, по которым определяется соответствие функциональному назначению.

Схема ЗМН

Система ЗМН, как правило, выполняется при помощи электромагнитных или электронных реле напряжения. Это своеобразный реагирующий орган в цепи.

Релейные контакты соединяют последовательно, чтобы предотвратить сбой при перегорании предохранителей в электрических цепях. На контакты реле подается фаза через вспомогательный контакт от секционного трансформатора или электрической сети.

Дополнительно в состав змн входят реле:

• Времени, обеспечивающее последовательность работы в электрической схеме.
• Промежуточное, коммутирующее управляющие сигналы.
• Указательное, которое сигнализирует о срабатывании защиты.
• Минимального напряжения.

Также система защиты на производстве включает линейные контакторы или электромагнитные пускатели.

При понижении показателей до значения 50 процентов от номинального, замыкатель отключается, размыкает, шунтирующий кнопку пуск, контакт, предотвращает самозапуск двигателя, машины.

При такой системе запуск механизмов происходит после нажатия на кнопку, которая замкнет схему.

ЗМН могут работать автономно или совместно с токовыми защитами.

Характеристики и классификация вспомогательных реле

Согласно назначению данные устройства делятся на комбинированные, логические и измерительные реле. Комбинированные представляют собой группу некоторого количества реле, которые соединены общей взаимосвязью. Логические реле действуют индивидуально и часто используются в дискретных цепях. Измерительные реле имеют регулировку работы в некотором диапазоне значений.

Место соединения

Приборы по месту соединения делятся на первичные и вторичные реле. При подключении напрямую в электрическую цепь используют первичные реле, а при подключении через индуктивную (или же емкостную) связь применяют вторичные реле.

Защитные реле

Также есть так называемые защитные реле, которые практически идентичны по своему назначению и подразделяются на полупроводниковые, магнитоэлектрические, поляризационные, индукционные и электромагнитные реле. Это обуславливает различие вспомогательных реле по принципу их работы.

Ранее в большинстве случаев использовали реле с электромагнитным принципом работы. Сейчас наиболее популярными стали полупроводниковые на основе полупроводниковых элементов.

Когда встает вопрос как выбрать промежуточное реле, в первую очередь стоит обратить внимание на его характеристики. Ведь по внешнему виду данный прибор практически не отличается

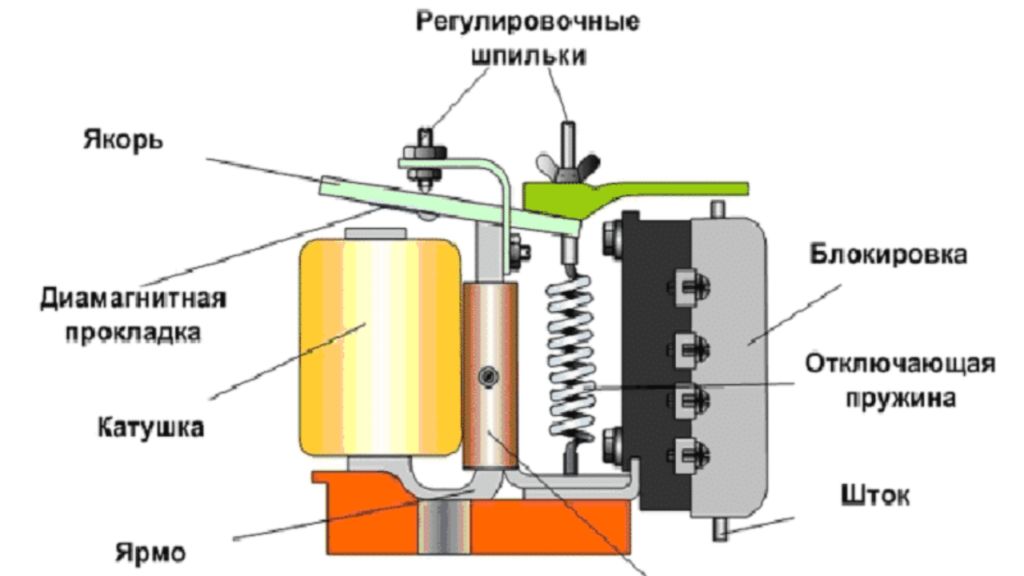

Это обусловлено тем, что структура данного электронного устройства приблизительно одинаковая, которая включает панель, катушку, магнитопровод, полюсный наконечник, якорь, регулировочные шпильки, пружинный механизм и контактный блок. Реле рассчитывают, как для постоянного, так и для переменного напряжения.

Выбор реле

Приведем основные характеристики промежуточного реле, на которые стоит обращать внимание: вид тока, степень вибраций, габариты, количество пыли, тип и число контактов, взрывоопасность среды, допустимые значение токов на контактах, влажность окружающей среды, ток коммутации, интервал температур при эксплуатации, мощности потребления и напряжение питания.

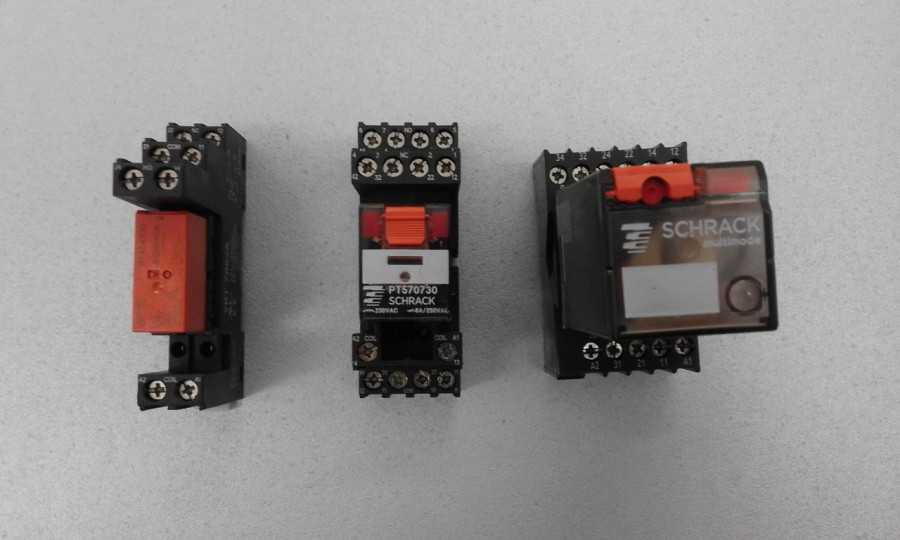

Вспомогательные реле, выполняющие необходимые функции в промышленности (например, в самолетах и машиностроении), зачастую снабжены специальными колодками для крепления на дин-рейку. Для крепления на этих рейках производятся колодки с большим диапазоном размеров разъемов, что позволяет более комфортно эксплуатировать прибор в рамках одного устройства для разных значений напряжения.

Одной из важнейших характеристик считается время переключения контактов из одного положения в другое. Судя по этим данным возможно сделать вывод об уровне защиты оборудования от негативных факторов среды. Если время переключения реле составляет меньше 0,06 с, то возможно уменьшение инерции за счет использования шихтованного сердечника, который состоит из тонких склеенных пластин из металла.

Для реле с электромагнитным принципом работы габариты довольно важны. Механические устройства довольно часто применяются в цепях с повышенными напряжениями. Такие цепи постоянно имеют нужду в применении достаточно мощных контактов. Полупроводниковые ключи не выдерживают образующихся при такой работе температур.

При применении реле технике из промышленности очень важен критерий механических нагрузок. В связи с этим определенные типы промежуточных реле конструируются и проектируются для разных условий эксплуатации.

Промежуточное реле и его назначение

Схемотехнические решения устройств релейной защиты и автоматики сдержат различные типы релейной аппаратуры, каждый из которых выполняет свои функции. Основными «органами чувств» автоматики служат специальные релейные устройства, реагирующие на изменение значений контролируемых параметров – тока, напряжения, частоты, сопротивления, температуры и других величин. Обычно это достаточно тонкие механизмы, обладающие возможностью точной настройки.

Количество контактов в таких устройствах невелико и они рассчитаны на малые токи. При срабатывании устройства РЗА происходит одновременный запуск нескольких типов процессов по разным электрическим цепям. Рассмотрим работу простейшей защиты по максимальному току высоковольтного электродвигателя.

Реагирующим органом такой защиты обычно служит максимальное реле тока типа РТ – 40. Якорь этого прибора в целях уменьшения инерционности очень лёгкий и удерживается мягкой спиральной пружинкой. Имеется только один контакт замыкающегося типа, рассчитанный на небольшую мощность. В то же время, срабатывание этой защиты должно вызывать следующие последствия:

• отключение высоковольтного выключателя путём подачи напряжения на мощный соленоид отключения;
• подача электрического напряжения на специальные указательные релейные устройства (блинкеры), выпадение флажков которых сигнализирует о факте срабатывания защиты;
• включение световых сигнальных табло и звуковой сигнализации различного типа;
• передача сигнала в систему диспетчерского управления (при наличии);
• включение световых сигнальных табло и звуковой сигнализации различного типа;

Для выполнения перечисленных действий используются вспомогательные реле, называемые промежуточными. Промежуточное реле имеет несколько контактных групп замыкающегося и размыкающегося типа. Катушка этого прибора подключена в цепь контактов токового релейного органа (в случае токовой защиты). При срабатывании реле тока, срабатывает и промежуточное, каждая контактная группа которого выполняет одну из перечисленных выше функций.

Схема подключения промежуточного реле

Таким образом, главным назначением релейного органа промежуточного типа является увеличение числа и коммутирующей способности контактов для обеспечения работы всех цепей релейной защиты. Несмотря на развитие систем РЗА микропроцессорного типа, электромагнитные приборы (в том числе промежуточные) продолжают широко использоваться. Появились серии модульного типа промежуточных реле для установки на дин рейку.

Конструкция реле времени

Основные технические параметры промежуточных реле

Все реле, в том числе и промежуточные, оцениваются по следующим параметрам:

• Величина коммутируемого напряжения;
• Номинальное значение тока на коммутационных контактах;
• Минимальный ток коммутации;
• Допустимый кратковременный ток через контакты коммутации;
• Интервал величины напряжения на катушке электромагнита;
• Потребляемая мощность катушкой включения;
• Время замыкания;
• Время размыкания контактов;
• Износостойкость контактов оценивается количеством срабатывания реле;
• Предельно допустимая мощность нагрузки, которая подключается через контакты реле.

Это общие параметры технических характеристик, в зависимости от конструкций и назначения могут быть дополнительные. Рассмотрим конкретные технические характеристики на примере РЭП – 26 различных модификаций.

параметры	величина
Интервал коммутируемых напряжений	Переменное 5–381 В Постоянное 5-221 В
Номинальный ток на контактах	10,1 А9,1 А8,1 А6А
Минимальный ток контактов	0,06 А0,01А
Сквозной ток на контактах (А)	161А
Интервал изменений напряжения в цепи управления	+5,1 %-15,1%
мощность потребления катушкой— при пост. токе с 1-3 контактами — при пост. токе с 4 контактами — при переменном токе	1,6 кВ2,1 кВ3,1 кА
Время срабатывания, не более.	0,03 сек
Время отпускания, не более.	0,03 сек
Механическая износостойкость.	30 миллионов срабатываний
Отключаемая мощность— при переменном токе — при постоянном токе	1,6кВт3кВт150 Вт250 Вт

Параметры

У каждого отдельного промежуточного реле есть определенные технические характеристики. Рассмотрим их на примере отдельных моделей.

ПЭ-46, ПЭ-46-1:

Тип	Электромагнитное двухпозиционное
Нижний ток срабатывания при напряжении 24/110, А	0,02/0,01
Количество циклов включения-выключения	150 000
Степень защиты	IР40
Климатические условия по ГОСТ 15150-69	От -40 до +50

РК-4Р с розеткой:

Тип	Электромагнитное, трехпозиционное
Срабатывание, А	до 16
Рабочее напряжение, В	От 12 (AC) в зависимости от модели 230 до
Износостойкость	100 000
Защита	IР40
Количество контактов	3 – замыкающий, размыкаемый, переключающий
Климатическое исполнение	От -40 до +40

РПГ – это особенный вид промежуточных реле, которые называются герконовые, чаще всего их подключение производится в промышленных условиях. Стандартно герконовое реле используется в сложных автоматических цепях с напряжением от 16 до 42 Вольт, помогает контролировать выпрямленный трехфазный ток, могут контролировать микропроцессорное производство.

Маркировка этого типа расшифровывается иначе, чем у обычного устройства. РПГ-Х1-ХХ-Х-Х-ХХ:

1. РПГ – на герконах;
2. Х – вид установки проводов (винтовое крепление, спайка);
3. 1 – вид геркона;
4. ХХ – контакты, может быть от 1 до 10;
5. Х- обмотки (данные приборы бывают однообмоточными или двухобмоточными);
6. Х – количество однотипных промежуточных устройств в корпусе;
7. ХХ – исполнение по климату.

МКУ являются одними из первых реле, которые использовались для коммутирования отдельных проводов на производственных автоматизированных работах. Оно относится к нейтральным двухпозиционным устройствам для контроля сигнальных цепей. Принцип работы отличается от классического за счет использования дополнительной магнитной полосы внутри корпуса.

Фото — ЭТК Урал

Плоский якорь и Ш-сердечник образуют сильную магнитную часть, визуально схема немного напоминает реле стартера ВАЗ. Сердечник изогнут особенным образом, позволяющим разделить его на две отдельные части, описанные ниже. В сердечнике устанавливается катушка с пластмассовым корпусом. Сердечник разделяется на несколько групп контактов. С правой стороны детали устанавливаются полюса, на них расположен медный виток, замкнутый накоротко. У этой серии усиленная магнитная система, она при помощи винтового крепления установлена на плате. В это же время, у левой части сердечника установлен якорь и его ограничитель. Он производится из легированного листового стального проката.

Это промежуточное электромагнитное реле 220в можно установить на дин рейку.

Параметры работы МКУ:

Напряжение катушки, В	От 12 до 220 у постоянного тока и 16 – 380 у переменного
Номинальный ток, А	5
Количество контактов	От 2
Тип	Промежуточное многопозиционное

Фото — РПЛ 122

Устройство типа РПЛ бывает нескольких исполнений. Наиболее популярна модель РПЛ-122:

Напряжение изоляционного покрытия, В	660
Рабочий ток, А	16
Мощность, необходимая для работы катушки, Вт	68 +/- 10 %
Износоустойчивость	20 000 циклов
Допустимая частота включений	3600
Масса, кг, не более (винтовое крепление/крепление на стандартную рейку)	0,32/0,35

Характеристики промежуточного реле Schneider Electric серии K:

Ток, А	10
Максимально допустимое напряжение, В	650
Количество контактов	4
Тип	Электромагнитное многопозиционное

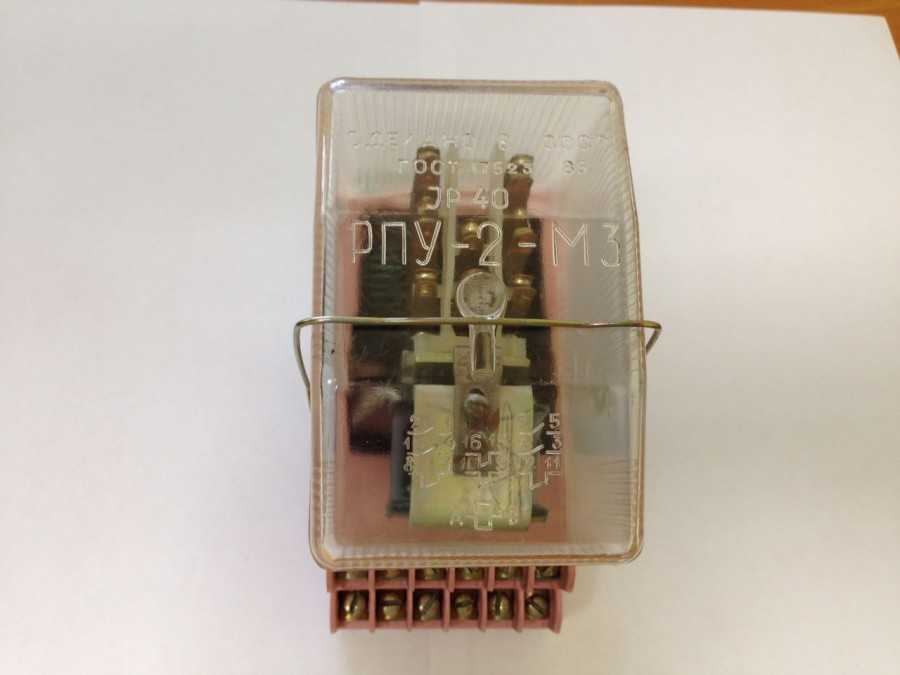

РПУ-3М:

Ток, А	16
Коммутационная износостойкость	1 250 000
Режимы	Продолжительный, прерывистый, кратковременный, комбинированный
Механическая износостойкость	25 000 000
Температура, °С	от -40 до +55
Климатическое исполнение	У3, Т3, УХЛ3, УХЛ4

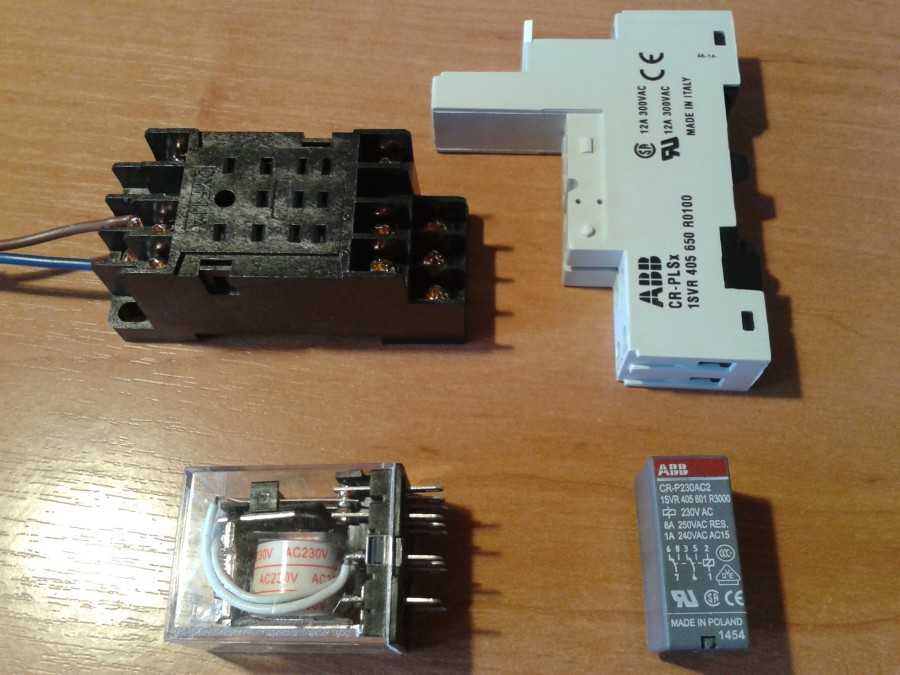

Купить нужное промежуточное реле Finder, ИЭК, ABB, CR-M можно в любом электротехническом магазине. Стоимость зависит от типа устройства. В среднем цена колеблется в пределах от нескольких десятков долларов до сотен.

Назначение

Промежуточное или вспомогательное реле – это устройство, которое используется для контроля работы различных станков, комплексов и т. д., и позволяет обеспечить контроль сразу нескольких электрических цепей. К примеру, при помощи одного контакта осуществляется запуск станка, а другим производится выключение иного электрического устройства.

Фото — модульный ELF

Назначение реле промежуточного типа:

1. Для замыкания или размыкания отдельных и независимых друг от друга цепей;
2. Для замедления защитной реакции при необходимых высоких нагрузках;
3. С целью контроля основного устройства в условиях высокого напряжения.

Фото — схема

Конструкция устройства может варьироваться в зависимости от его назначения и производителя (Omron, VDC, CAD, РЭП15). Рассмотрим самый простой вариант. Стандартное двухпозиционное вспомогательное реле состоит из электромагнитной катушки, оснащенной сердечником. К ней подключается постоянный или переменный ток нагрузки в зависимости от рабочей сети. Когда в катушке появляется напряжение, происходит замыкание рабочих подвижных контактов с неподвижными. Они установлены на корпусе над колодкой. Катушка управляет ими – они могут изменять свое положение и от этого может изменяться принцип питания.

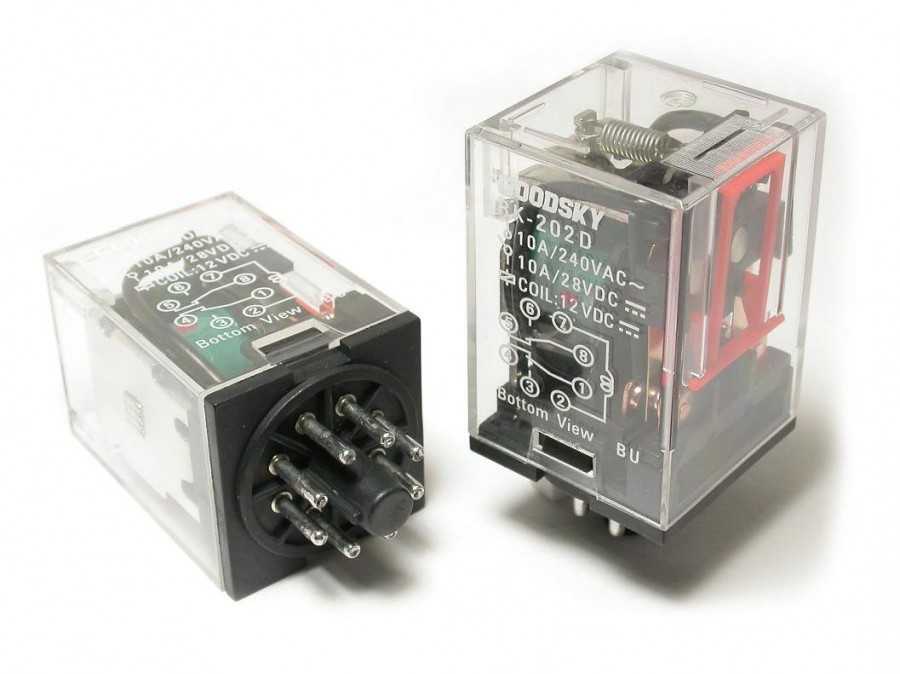

Фото — конструкция OMRON

Главное назначение промежуточного реле – расцеплять и размножать отдельные контакты цепей. К примеру, если к нему подключить стандартный трехфазный электродвигатель, то произойдет следующее замыкание контактов:

1. Пуск. Включится сигнализация;
2. Сработает пускатель;
3. Замкнется последняя пара контактов и заведется двигатель.

В большинстве случаев, также промежуточное реле времени и контроля разрывает реверс двигателя, чем препятствует резкое выключение мотора

Важно понимать, что промежуточное электромагнитное реле может быть оснащенным несколькими группами контактов управления. Их количество зависит от назначения конкретного устройства

Чтобы было легче распознавать различные типы устройства, используется специальное буквенно-циферное обозначение, рассмотрим его на примере популярного ПЭ:

ПЭ46-1

• П – промежуточное;
• Э – Электромагнитного типа;
• 46 – номер серии;
• 1 – импульсный;

Если после этого продолжается маркировка, то она означает: количество рабочих замыкающих контактов и климатическое исполнение отдельно взятого устройства. Очень часто производитель опускает в описании эти моменты, но они обязательно должны значиться в сертификате качества и паспорте.

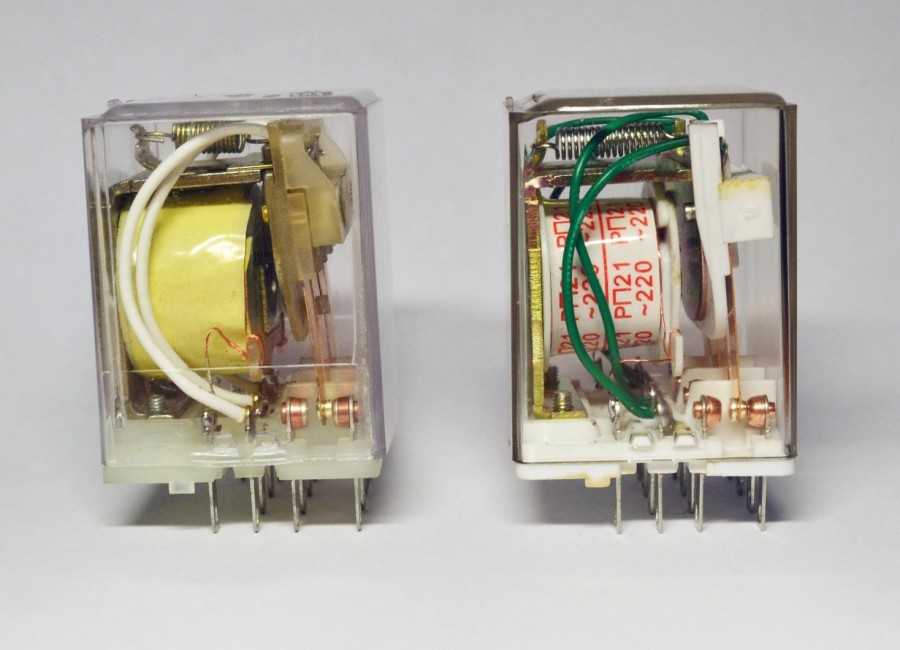

Фото — рп-21

Видео: реле серии TR20

Нормально разомкнутые контакты

Нормально разомкнутые контакты – это контакты реле, которые находятся в разомкнутом состоянии до тех пор, пока через катушку реле не потечёт ток. Говоря проще, когда реле выключено, контакты тоже разомкнуты. На схемах реле с нормально-разомкнутыми контактами обозначается вот так.
