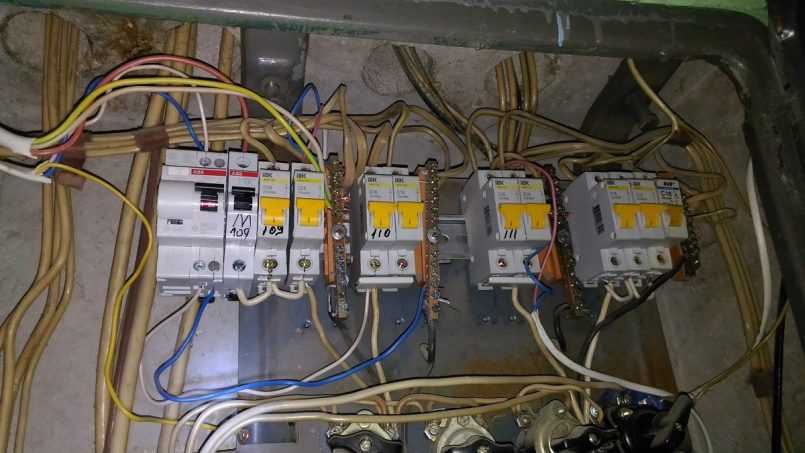

Как поменять автомат в щитке своими руками

Строение

Автомат является сложным устройством, а в современных моделях присутствуют электронные блок, которые улучшают работу устройства. Классический выключатель содержит клеммы для входа и выхода. Последний соединен с биметаллической пластинкой, которая гнется от нагрева и тем самым выключает изделие.

При коротком замыкании, ток в соленоиде электромагнитного расцепители создает магнитные потоки, которые могут разомкнуть цепь, воздействуя на пружину. В качественных изделиях, все это происходит за доли секунд. Схемы устройства и подключения автоматов помогут вам разобраться с их принципом работы.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.
