Подключаем выключатель с подсветкой

Особенности

Рассмотрим более подробно, чем может похвастаться каждый включатель от этой компании. Для этого следует рассмотреть строение этого оборудования. Как все выключатели, так и продукт компании Legrand включает такие элементы, как:

1. Основу, на которой находятся все детали и благодаря которой происходит прикрепление к стене или монтажной коробке.
2. Контакты и клавиши.
3. Корпус.
4. Рамку.
5. Клеммные колодкки.

Для того чтобы выключатель надежно прикреплялся к стене, производитель делает его основу из оцинкованной стали. Особенностью этой основы является то, что она не поддается деформации и имеет четыре специальные удлиненные отверстия для крепления.

Крепление осуществляется с помощью винтов. Форма этих отверстий дает возможность регулировать положение самого выключателя. То есть его можно наклонять в разные стороны и центрировать.

Это очень удобно во время его выравнивания. Благодаря такой основе выключатель Legrand, который может продаваться с пультом ду, можно устанавливать в любую монтажную коробку. В зависимости от модели металлическая основа может иметь некоторые вырезы.

На этой пластине закреплен основной механизм, корпус которого сделан из высокопрочного пластика. Этим пластиком является поликарбонат. Также он используется для создания рамок и клавиш.

Особенность большинства выключателей этой компании заключается в том, что рамки и крышки клавиш легко демонтируются. Для этого организация Legrand делает в них небольшие пазы. В эти пазы вставляется отвертка и с помощью нее снимается рамка и крышка клавиши.

Полезный совет: механизмы одной серии одинаковы и в результате для одного и того же механизма можно использовать рамку и крышки клавиш с различными цветами.

Это дает возможность не только подбирать нужный цвет на этапе подключения, но и изменять цвет, а также вид выключателя Legrand через некоторый промежуток времени.

Некоторые серии выключателей предусматривают использование рамок, которые изготавливаются из фарфора, дерева, а также покрываются кожей. Что касается контактов, то они сделаны из такого элемента как ArNi.

Преимуществом в этом является то, что они не содержат в себе кадмия. Как известно, этот элемент вызывает загрязнения контактов. В результате у них растет сопротивление, и они начинают гореть. Благодаря отсутствию кадмия включатели от Legrand безопаснее и служат намного дольше.

Все мы четко знаем, что к выключателю подключаются провода. Для того чтобы это подключение было очень простым и главное надежным, оборудование оснащается автоматическими клеммами. Вам достаточно зачистить провод и вставить его в эти клеммы.

Примечательно то, что во многих моделях клеммы размещаются под углом 35 градусов. А это упрощает процесс подключения проводов. Клеммы являются достаточно прочными и рассчитаны для тех медных и алюминиевых проводов, сечение которых колеблется в пределах 1,5-4 кв. миллиметра.

Обратная сторона выключателя

Стоит отметить, что профессионализм специалистов компании Legrand на этом не иссяк. Сзади на корпусе они нарисовали специальный маркер, который имеет определенную длину и указывает о том, сколько миллиметров изоляции провода нужно снять, чтобы провести качественное подключение.

Кроме вышеупомянутого маркера специалисты Legrand также наносят на тыльную часть включателя схему подключения, которая также объясняет принцип работы. Конечно, это значительно упрощает процесс подключения нужных проводов.

Как видно, нанося такую маркировку, компания заботится о тех людях, которые хотят приобрести, но не знают, как правильно установить выключатель Legrand, как подключить его при этом также является вопросом, на который они не имеют ответа.

Еще одна особенность многих моделей выключателей от компании Legrand заключается в том, что они могут оснащаться крышкой для защиты, подсветкой, диммером, датчиком движения, а также микросхемой, которая может анализировать команды пульта ду.

Если говорить о подсветке, то она выполняется с помощью светодиодов. Их очень просто заменять. Для этого достаточно снять крышку клавиши, вытянуть непригодный светодиод и вставить новый.

Все продукты компании разделяются на серии, в них объединяются как одно-, так и двухклавишные включатели. При этом во многих сериях есть проходные включатели.

Практические советы

1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками. Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!

Также читают:

• Как разобрать выключатель света?
• Чем опасен обрыв нулевого провода
• Какие инструменты должен иметь электрик

Особенности

Рассмотрим более подробно, чем может похвастаться каждый включатель от этой компании. Для этого следует рассмотреть строение этого оборудования. Как все выключатели, так и продукт компании Legrand включает такие элементы, как:

1. Основу, на которой находятся все детали и благодаря которой происходит прикрепление к стене или монтажной коробке.
2. Контакты и клавиши.
3. Корпус.
4. Рамку.
5. Клеммные колодкки.

Для того чтобы выключатель надежно прикреплялся к стене, производитель делает его основу из оцинкованной стали. Особенностью этой основы является то, что она не поддается деформации и имеет четыре специальные удлиненные отверстия для крепления.

Крепление осуществляется с помощью винтов. Форма этих отверстий дает возможность регулировать положение самого выключателя. То есть его можно наклонять в разные стороны и центрировать.

Это очень удобно во время его выравнивания. Благодаря такой основе выключатель Legrand, который может продаваться с пультом ду, можно устанавливать в любую монтажную коробку. В зависимости от модели металлическая основа может иметь некоторые вырезы.

На этой пластине закреплен основной механизм, корпус которого сделан из высокопрочного пластика. Этим пластиком является поликарбонат. Также он используется для создания рамок и клавиш.

Особенность большинства выключателей этой компании заключается в том, что рамки и крышки клавиш легко демонтируются. Для этого организация Legrand делает в них небольшие пазы. В эти пазы вставляется отвертка и с помощью нее снимается рамка и крышка клавиши.

Полезный совет: механизмы одной серии одинаковы и в результате для одного и того же механизма можно использовать рамку и крышки клавиш с различными цветами.

Это дает возможность не только подбирать нужный цвет на этапе подключения, но и изменять цвет, а также вид выключателя Legrand через некоторый промежуток времени.

Некоторые серии выключателей предусматривают использование рамок, которые изготавливаются из фарфора, дерева, а также покрываются кожей. Что касается контактов, то они сделаны из такого элемента как ArNi.

Преимуществом в этом является то, что они не содержат в себе кадмия. Как известно, этот элемент вызывает загрязнения контактов. В результате у них растет сопротивление, и они начинают гореть. Благодаря отсутствию кадмия включатели от Legrand безопаснее и служат намного дольше.

Все мы четко знаем, что к выключателю подключаются провода. Для того чтобы это подключение было очень простым и главное надежным, оборудование оснащается автоматическими клеммами. Вам достаточно зачистить провод и вставить его в эти клеммы.

Примечательно то, что во многих моделях клеммы размещаются под углом 35 градусов. А это упрощает процесс подключения проводов. Клеммы являются достаточно прочными и рассчитаны для тех медных и алюминиевых проводов, сечение которых колеблется в пределах 1,5-4 кв. миллиметра.

Обратная сторона выключателя

Стоит отметить, что профессионализм специалистов компании Legrand на этом не иссяк. Сзади на корпусе они нарисовали специальный маркер, который имеет определенную длину и указывает о том, сколько миллиметров изоляции провода нужно снять, чтобы провести качественное подключение.

Кроме вышеупомянутого маркера специалисты Legrand также наносят на тыльную часть включателя схему подключения, которая также объясняет принцип работы. Конечно, это значительно упрощает процесс подключения нужных проводов.

Как видно, нанося такую маркировку, компания заботится о тех людях, которые хотят приобрести, но не знают, как правильно установить выключатель Legrand, как подключить его при этом также является вопросом, на который они не имеют ответа.

Еще одна особенность многих моделей выключателей от компании Legrand заключается в том, что они могут оснащаться крышкой для защиты, подсветкой, диммером, датчиком движения, а также микросхемой, которая может анализировать команды пульта ду.

Если говорить о подсветке, то она выполняется с помощью светодиодов. Их очень просто заменять. Для этого достаточно снять крышку клавиши, вытянуть непригодный светодиод и вставить новый.

Все продукты компании разделяются на серии, в них объединяются как одно-, так и двухклавишные включатели. При этом во многих сериях есть проходные включатели.

Проходные выключатели Legrand

Одним из ведущих поставщиков электропродукции в мире является французская промышленная группа Legrand, которая пользуется популярностью и на российском рынке, предоставляя широкий ассортимент серий проходных выключателей, таких как:

• Этика;
• Валена;
• Селиан;
• Галеа Лайф;
• Карива;
• Мозаик;
• Анам;
• Кутео;
• Плексо.

Вся линейка выключателей Легранд имеет однотипное устройство и правила подключения. Подсоединение происходит обычно путем крепления зажимов или винтов. Фирма также выпускает полностью безвинтовые клавишные проходные выключатели, которые облегчают процесс крепления медных проводков.

При изготовлении устройства используется пластик ABS или же поликарбонат, что делает выключатель долговечным, прочным и безопасным в использовании. Корпус прибора имеет защиту от влаги – IР44, антибактериальную защиту (покрытие ионами серебра), а также может быть декорирован в различном дизайне и иметь LED-индикатор.

Как правило, мощность этих устройств составляет до 2,2 кВт и рассчитан на силу тока в 10 A.

Самые востребованные серии подобных приборов марки Legrand у потребителей: Valena, Celian, Mosaik и Galea Life.

ValenaCelianMosaikGalea Life

Как вытащить провод из выключателя werkel — Про стройку и не только

24 Фев by admin Иногда по тем или иным причинам необходимо выполнение демонтажа и снятия выключателя света, имеющегося в любом жилище. Перед началом работ следует ознакомиться с некоторыми нюансами, позволяющими провести процесс правильно. В статье расскажем, как разобрать выключатель света, дадим подробную пошаговую инструкцию.

Необходимый для разборки инструмент

Чтобы разобрать выключатель потребуются некоторые нехитрые инструменты и приспособления. Основные из них — пара отверток, хотя многие приборы можно демонтировать и при помощи единственной — плоской. Крестовая отвертка будет нужна для устройств, имеющих в своей конструкции винты крестообразной формы.

Отключение электричества в доме

Перед началом работы следует позаботиться об отключении подачи электроэнергии в квартиру или дом. Отключение осуществляется в электрощитке, который, как правило, расположен на лестничной клетке или возле входной двери. Если неизвестно, какой именно из рычажков отвечает за ту или иную комнату квартиры, рекомендуется не рисковать, а перевести сразу все тумблеры в положение «ВЫКЛ.» Если этого не сделать, то при демонтаже выключателя возможен удар током.

Перед началом работы следует обесточить помещение или все жилище, переместив соответствующий тумблер

Всегда необходимо помнить, что при выполнении любых работ с электричеством, безопасность — наиболее важный фактор. Рычажок в электрощите обязательно должен быть направлен вниз. Даже при полностью обесточенном жилище не лишним будет перестраховаться, дополнительно удостоверившись в отсутствии напряжения при помощи отвертки-индикатора. Также перед разборкой следует изучить особенности конструкции установленного выключателя.

Отключаем подсветку в выключателе

Если иных способов избавиться от мерцания лампы светильника не предвидится, потребуется полностью отключить светодиодную или неоновую подсветку на выключателе. Рассмотрим, как это сделать своими руками и из каких главных этапов состоит эта процедура.

Подготовительный этап

Для тех, кто никогда не
устанавливал выключателей и не занимался электромонтажными работами,
рекомендуется тщательно продумать свои действия. Предварительно необходимо:

1. Отключить общее питание в квартире/доме от рубильника электрощитка (проверив его отсутствие электрощупом или индикаторной отверткой).
2. Подготовить набор необходимого инструмента (преимущественно отвертку с плоским наконечником).

Принцип работы подстветительного
устройства

Для создания подсветки
в схему выключателя параллельно главным контактам внедряется светодиод или
неоновая лампочка. Отключенная основанная цепь люстры обеспечивает достижение
электрического тока в систему освещения переключателя. Включенная – наоборот
приводит к разъединению его питания. Механизм действия основан на разнице
сопротивления между светильником и дополнительным светоисточником.

Ток проходящий через светодиод выключателя явно недостаточен, чтобы нагреть нить лампочки накаливания. Однако если в люстре стоит энергосберегающий светильник или лед-элемент, то применяется драйверная система, способна работать и на слабом токе. По причине последнего полупроводниковый кристалл может начать мигать из-за постепенного накопления потенциала в резисторе и его периодической отдаче.

Что включает свет

Все светодиоды и
люминесцентные лампы работают от постоянного тока. Поэтому в начале их корпуса
устанавливается специальный драйвер, который включает два обязательных
элемента:

1. Диодный мост –
   преобразователь переменного тока в постоянный.
2. Электролитный
   конденсатор – сглаживатель провалов импульсов напряжения.

Последний и является
главным виновником самопроизвольного включения света. Дело в том, что, хотя и
слабый, но ток через систему подсветки проходит – его отключить невозможно
(только если совсем удалить эту параллельную схему) – и этого вполне
достаточно, чтобы конденсатор копил заряд. Когда его потенциал достигает
заданного значения, происходит разряд – лампочка вспыхивает. Хотя такое событие
и происходит фрагментарно, тем не менее это ухудшает ресурс светильника,
особенно газоразрядного. Кроме того, это уменьшает комфорт пребывания человека
в таком помещении.

Пошаговая инструкция по отключению

Инструкция, как
отключить светодиод в бытовом выключателе, состоит из следующих шагов:

1. Демонтировать
   выключатель или снять верхнюю панель с клавишами.
2. Разобравшись в
   схеме, найти светодиод и проводники, подведенные к контактам.
3. Отключить
   индикатор от клемм, при необходимости воспользовавшись кусачками.
4. Убедившись в
   исправности главных проводников и мест контактов, собрать в обратной
   последовательности выключатель.

Выключатель легранд как разобрать

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели «

» не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

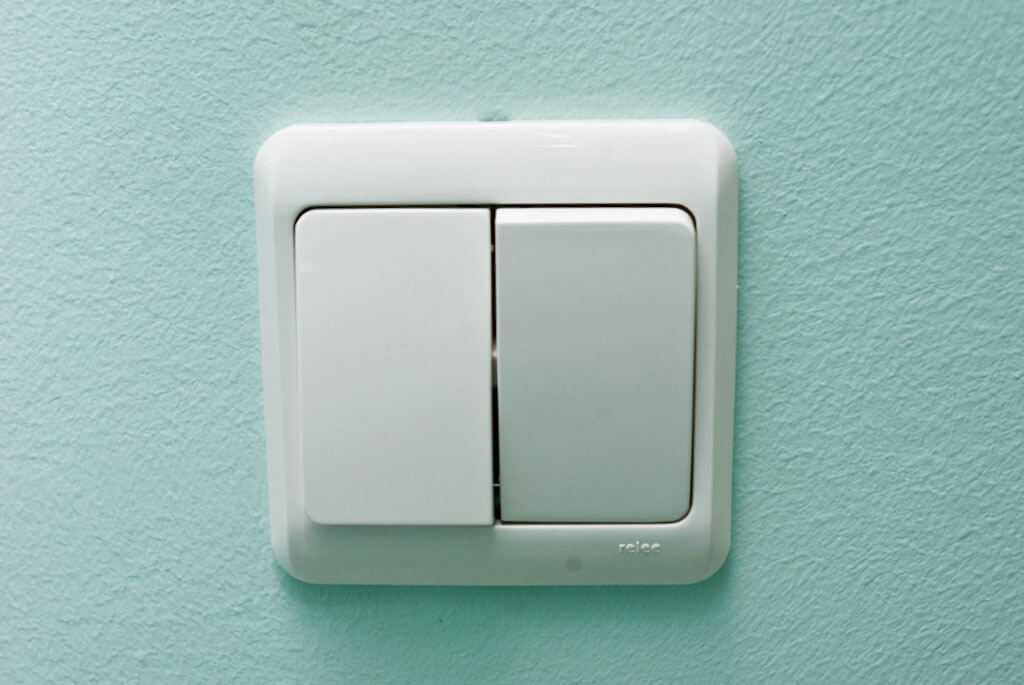

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.

Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.

Демонтируйте клавишу (-ши)

Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото)

Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.

Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.

Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.

Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

• Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
• Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Также читают:

• Как снять точечный светильник
• Как правильно перенести розетку
• Как заменить электропроводку в квартире

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

В настоящее время уже нет дефицита качественной бытовой электротехники, отличающейся высокой надежностью, однако со временем даже она может выйти из строя, особенно подвержены этому выключатели, из-за регулярного использования.

Если лампочка мигает на каком-то отдельном светильнике, то дело здесь вовсе не в скачках напряжения, а скорее всего в механизме выключателя, который следует осмотреть, при наличии соответствующего опыта конечно же.
