Условное обозначение светодиодного светильника на плане по ГОСТ

Введение

Но начнем немного издалека…
Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Цоколевка светодиодов

Под цоколевкой принято понимать внешний вид (исполнение корпуса) светодиода. Каждый производитель выполняет светодиод в своем корпусе, в зависимости от структуры и назначения. Единого стандарта, как в светодиодных лампах не существует, напомню, самые распространенные цоколи ламп: е27, е14.

Из всего множества все – таки можно выделить пару небольших групп. Например, самые распространенные простые светодиоды выполняются в прозрачном или цветном корпусе из прочного пластика или стекла, и имеют форму цилиндра, край которого чаще всего закруглен.

Более дорогие светодиоды состоят из нескольких частей: основания и линзы. На основании расположены токопроводящие дорожки, а линза выполнена из качественного материала, которая служит в качестве рассеивателя света. Основание изготавливают в виде круга или квадрата. Полярность на квадрате обозначают скошенным уголком. Например, светодиоды CREE, выглядят следующим образом:

Нестандартная цоколевка может встретиться при ремонте электронных блоков и вызвать определенные затруднения в определении полярности.

По цоколевке светодиода определяется его полярность, знание которой требуется для ремонта или правильного монтажа светодиода в схему. Не всегда есть возможность определить полярность привычными способами, из-за нестандартной цоколевки светодиода: особенное строение корпуса, утолщение одного из светодиодов и другие причины. Поэтому, в таких случаях, как не крути, придется прибегнуть к электрическому замеру.

Как «прочитать» схему освещения

Если клиент хочет самостоятельно разобраться в технической документации, то для начала стоит убедиться в том, что выполняется определенное количество основных, наиболее важных пунктов. В первую очередь стоит понимать, что все размеры в документации, согласно стандартам указываются в миллиметрах. Если же клиент ранее не сталкивался с такой ситуацией, то это его вполне может напугать.

Также при отсутствии опыта в данном вопросе, нужно хотя бы знать примерную схему помещения. Разумеется, в своей квартире или доме проблем в данном вопросе не возникнет. В другом же случае нужно более детально изучить вопрос. В любом случае представить дизайн будущего помещения, имея перед глазами один единственный план весьма сложно.

Как уже говорилось выше обозначение светильников на чертежах, это весьма ответственный процесс, который требует немало внимания. В первую очередь это связано с тем, что на сегодняшний день имеется довольно много условных обозначений для внутреннего освещения. Это могут быть даже специальные символы для определенной категории осветительного оборудования. А это довольно сильно затрудняет чтение схемы.

Где можно найти условное обозначение разных видов розеток?

Регламентирует обозначение розеток на схеме ГОСТ. В нем указаны точные размеры и вид условно-графического обозначения.

Было бы слишком просто, если бы я сейчас начал рассказывать про ГОСТ 21.614. Думаю, большинство знает его очень хорошо. Дело в том, что в этом ГОСТе не хватает всех необходимых условных обозначений. Кстати, в проекте новая редакция данного ГОСТа.

Насколько мне известно, последняя версия ГОСТ 21.614-88.

Я разработал свои условные обозначения для розеток и выключателей на основе данного документа. Ведь ничто нам не запрещает вводить новые обозначения?

Может быть мои обозначения получат более широкое распространение и станут поводом для внесения в данный ГОСТ, т.к. я сомневаются, что разработкой ГОСТов занимаются проектировщики. А посторонние от проектирования люди не всегда знают тех тонкостей, с которыми сталкиваются при проектировании.

1 В зависимости от исполнения:

  • скрытой установки;
  • открытой установки.

2 В зависимости от степени защиты от попадания влаги и пыли:

  • без защиты IP20;
  • с защитой IP44 (IP54).

На основе этой классификации я разработал свои обозначения.

Для розеток скрытого исполнения IP44 я ввел обозначение в виде «заливки половины области розетки», чтобы было видно как бы вертикальную черту розетки, которая указывает, что розетка скрытого исполнения, розетка открытого исполнения IP44 имеет всю залитую область розетки.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения.

Все розетки с заземляющим контактом.

Похожее обозначение ввел и для выключателей. Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р – нужен для обозначения проходного выключателя при управлении из трех или более мест (средние выключатели по схеме).

Можно было бы расширить список обозначений или даже наоборот, некоторые исключить, т.к. они возможно и не существует в природе, но пока остановлюсь на таком списке.

На выключатели и розетки у меня сделано 2 блока. Сейчас я их тестирую и буду применять уже в новых проектах. Данные условные обозначения буду прилагать к каждому проекту.

P . S . Скоро поговорим и о блоках программы AutoCAD , а все те, кто оказывает помощь в развитии блога, будут периодически получать подарки в виде моих блоков.

Мы уже много раз говорили о том, насколько важно перед выполнением ремонтных работ по домашней электрике грамотно составить схему электроснабжения, с неё всё должно начинаться. На схемах отображаются основные электрические узлы – вводная линия, счётчик электрической энергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы

Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.

Очень многие начинают ремонтные работы в строящемся доме или вновь приобретённой квартире с приглашения специалиста для помощи в составлении схемы. От вас потребуется лишь подробно рассказать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задача профессионала – схематически отобразить всё это с указанием места установки выключателей и розеток на плане. Такой чертёж поможет вам чётко определиться с количеством необходимых материалов и рационально распланировать порядок ведения электромонтажных работ.

Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, двигателей. Для домашних электросетей в этом нет необходимости. Наша главная задача – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.

Условные обозначения светильников | Проектирование электроснабжения

При проектировании освещения важно не только знать, как обозначаются светильники, но и иметь удобные динамические блоки для быстрого выполнения планов освещения. Рассмотрим условные обозначения светильников, нормативные документы и блоки светильников

В настоящее время я занимаюсь переработкой всех своих динамических блоков. В скором времени об этом я расскажу более подробно.

А сейчас хочу рассказать лишь про условные обозначения светильников и продемонстрировать свои блоки, применяемые на планах освещения.

Условные обозначения светильников представлены в следующих стандартах:

1 ГОСТ 21.614-88. Изображения условные графические электрооборудования и проводок на планах. 2 ГОСТ 21.210-2014. Условные графические обозначения электрооборудования и проводок на планах.

ГОСТ 21.210-2014 вышел относительно недавно взамен ГОСТ 21.614-88 на территории Российской Федерации. На данный момент в Беларуси по-прежнему действует ГОСТ 21.614-88.

Не смотря на это, в моих условных обозначениях присутствуют обозначения из двух ГОСТов, а также есть условные обозначения придуманные мною.

Для внутреннего освещения я использую следующие условные обозначения светильников:

Условные обозначения светильников внутреннего освещения

Данные обозначения мною приняты исходя из опыта проектирования и не противоречат требованиям ГОСТ.

Допускается применять дополнительные условные обозначения, не предусмотренные в настоящем стандарте, поясняя их на чертеже или в общих данных по рабочим чертежам.

Для наружного освещения я принял такие условные обозначения светильников, размещаемых на кронштейнах и опорах:

Условные обозначения светильников наружного освещения

На самом деле, все эти обозначения я не использую. Но, вдруг пригодятся

А сейчас хочу продемонстрировать 3 динамических блока светильников для программы AutoCAD:

1 Светильники для внутреннего освещения

2 Линейные светильники для внутреннего освещения.

3 Светильники наружного освещения.



В ближайшее время будет рассылка обновленного архива программ, где можно будет найти эти блоки.

Маркировка Philips

Маркировку данной фирмы рассмотрим на примере известного LED – Luxeon Rebel. Его маркировка: LXML-ABCD-EFGH

  • LXML – серия;
  • A – тип распределения света (P для распределения Lambertian);
  • B – излучаемый цвет (W – белый, от слова White);
  • С – белый цвет (С – холодный, N – нейтральный, W – теплый);
  • D – номинальный ток (I для тока 350 мА);
  • E – разряд зарезервирован для будущих версий LED;
  • FGH – световой поток измеряемый в люменах.

К примеру, белый светодиод с номинальным током 350 мА будет иметь маркировку: LXML-PWxI-0xxx.

LED Luxeon похожих серий имеют аналогичную маркировку. В общих чертах можно сказать, что маркировка данного диода очень информативна в сравнении с другими производителями.

Обозначение светодиодов на схеме

Светодиод на схеме обозначается в виде обычного диода с двумя стрелками, направленными в сторону, обозначающее излучение света. Сам диод может изображаться, как в круге, так и без него. Со стороны носика треугольника находится катод, а со стороны задней части треугольника – анод. Иногда на схеме можно увидеть обозначения анода и катода в виде букв А и К или + и -, что соответственно обозначает, анод и катод или плюс и минус.

Подписывается полупроводниковый элемент на отечественных схемах буквами HL (HL1, HL2 и т.д.) – это по ГОСТ. В зарубежных стандартах обозначение светодиода на схеме аналогично российскому. Подписывается он уже другим словом — LED (LED1, LED2, LED3 и т.д.), что в переводе с английского расшифровывается как light — emitting diode – светоизлучающий диод.

Вторым отличием является буквенное обозначение фоторезистора – VD или VB, что означает фотоэлемент.

В заключении хочется сказать, что маркировка очень важна. Знание ее расшифровки, позволяет определить основные параметры светодиода, не открывая даташит. Запомнить маркировку всех производителей нереально, да и не к чему, достаточно знать расшифровку основных брендов.

Обозначение светильников по ГОСТ

Каждый человек, который сталкивался с дизайнерским ремонтом или хотя бы задумывался о нем, слышал, что нужно создавать инженерный план помещения. Данная техническая документация требуется для того чтобы выполнить обозначение светильников на чертежах согласно государственным стандартам. Но доверять такую работу стоит исключительно профессионалам, так как человек без технического образования вряд ли сможет провести обозначение светильников на чертежах правильно, и в соответствии с требованиями.

Конечно, на первый вид процедура не отличается сложностью, ведь всего-то необходимо найти перечень условных обозначений, который на данный момент являются актуальными. Разумеется, с каждым годом вносятся коррективы в документацию, но кардинально ничего не меняется, вносятся дополнения, и это стоит учитывать.

Условные обозначения светильников, которые применяются на планах освещения можно найти в таких стандартах как ГОСТ 21.614-88 и 21.210-2014 .

Во время ремонта в помещении для того чтобы провести обозначение светильников на чертежах многие заказчики не прибегают к сторонней помощи, а предпочитают выполнять работу самостоятельно, так как считают процесс пустой тратой, как денежных средств, так и времени. Это в корне неверный подход, строительные работы стоит выполнять в строгом соответствии с технической документацией. Если ранее без такого чертежа работу проводили безо всяких проблем, то теперь все меняется.

Это связанно с тем, что изменяется инфраструктура, она становится более сложной. То есть специалисту нужно спрятать огромное количество электрической проводки и кабелей, как в стену, так и в пол. В противном же случае использовать всю имеющуюся в доме электронику не удастся. Так вот что касается непосредственно чертежей, то на них отмечается абсолютно каждый кабель и дополнительный элемент, это нужно, чтобы при дополнительных работах не повредить проводку.

Использование условных обозначений дает возможность проводить работы гораздо быстрее. Это связанно с тем, что прорабу нет никакой необходимости долго размышлять над расположением того или иного прибора, план находится прямо перед глазами, и всего-то нужно его придерживаться. В такой ситуации с большой долей вероятности работа пройдет без промедлений и ошибок, а это предотвратит дополнительные затраты.

Маркировка Samsung

На пике производства светоизлучающих диодов эта фирма была лидером по производству и занимала лидирующие позиции на рынке. Сегодня Samsung сдала позиции, но по-прежнему остается на рынке, т.к. зарекомендовала себя, как компания, выпускающая качественную продукцию. Маркировка состоит из 18 символов:

  • 1, 2 – буквы SP, означающие «Samsung Package» — это значение постоянное и не меняется;
  • 3 – мощность светодиода имеет два популярных значения: H (high) – высокая, M (middle) – средняя, в редких случаях на этом месте может оказаться другой символ: B – для светодиодов подсветки, F — для вспышек фотокамер и другие;
  • 4, 5 – цвет излучаемого света: WH (white) – белый;
  • 6 – версия изделия (кодируется буквой);
  • 7,8 – обозначение изделия;
  • 9 – тип линзы D (dome) – куполообразная;
  • 10 – мощность в ваттах, в нашем случае – 3 Вт;
  • 11 – разряд зарезервирован;
  • 12 – индекс цветопередачи CRI: 1 – min 68, 3 – min 70, 4 – min 75, 5 – min 80, 7 – min 90;
  • 13, 14 – прямое падение напряжения, кодируется буквой и цифрой в соответствии с таблицей, представленной на фото;
  • 15, 16 – коррелированная световая температура CCT, значения закодированы в соответствии с таблицей, представленной на фото;
  • 17,18 – номинальный световой поток, соответствие кодировки цвету смотрите на фото ниже;

Светильник Днат цена

На нашем сайте можно ознакомиться с прайсом, где перечислены наименования всех товарных позиций и их стоимость Светильники ЖКУ собственного производства – это всегда доступная цена и гарантия качества от производителя. Современный уличный светильник с натриевыми лампами – это не только проверенное оборудование, соответствующее всем нормативам, но и устройство, имеющее привлекательный внешний вид, которое впишется в любую обстановку. Словом, если возникла необходимость расширить пространство или добавить света в темное время суток – приобретите светильник ЖКУ Фото наших изделий также можно увидеть на сайте.

Отправить запрос менеджеру.

Монтаж

Для установки используется специальный кронштейн для светильника ЖКУ на опору. Различные модели могут устанавливаться на столб, стену и специальный отвес – консоль. Наиболее удобен настенный светильник типа ЖКУ, для его установки не требуется специальные опоры. Эти подвесные лампы применяются для освещения близлежащей к зданиям территории.


Фото — чертеж кронштейна

Нужно отметить, что крепление осветительных устройств может разниться в зависимости от конкретной модели. К примеру, для подключения ламп серии Кобра оптимальным параметром высоты будет 6–8 метров. Если установить их выше, то световой поток не сможет достаточно осветить вверенный участок.

Правила установки:

  1. Светильник обязательно устанавливается под углом. В зависимости от требований производителя и определенной модели это моет быть угол в 15 или 20 градусов. В некоторых случаях он немного больше. При игнорировании этих требований световой поток будет недостаточно ярким, а угол падения света – узким;
  2. В большинстве случаев минимальная высота для установочного кронштейна от земли 6 метров;
  3. Пошагово светильник собирается так: лампа вкручивается в патрон согласно инструкции изготовителя. После этого вдевается защитное стекло. Для его установки используются защелки на корпусе. В клеммнике нужно подключить провода питания. Контакты нуля, заземления и фазы имеют цветовую маркировку;
  4. После установки соединений проверьте работоспособность дросселя и монтируйте светильник на выбранное место;
  5. Дальнейшая эксплуатация не требует никакого вмешательства. При сгорании лампы выполняется её замена аналогичной по мощности и типу цоколя.

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

  • Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
  • В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
  • Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
  • Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
  • Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

  • крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
  • черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
  • если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

  • конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
  • конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

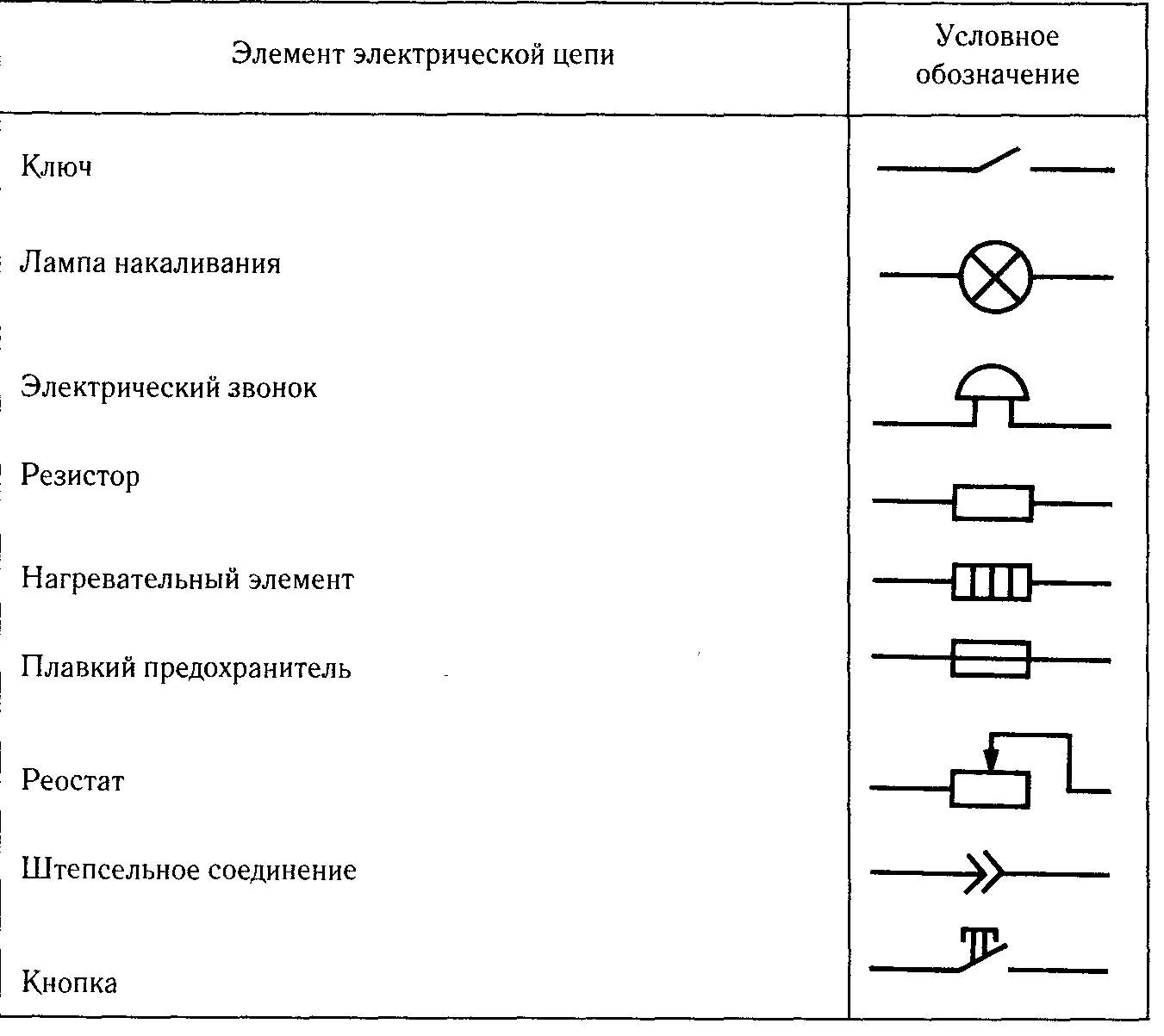

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.
