9 советов по освещению спальни

Как планировать освещение в спальне

Как известно, спальные помещения не нуждаются в ярком дневном освещении. Гораздо больше для них подходит теплый, рассеянный свет, который создает спокойную атмосферу и позволяет расслабиться.

Требования к светотехнике

Стоит продумать, каким должно быть освещение, при этом следует учесть данные рекомендации:

  • Общее освещение актуально в случаях, когда спальня совмещена с гостиной, или когда в ней проводится достаточно много времени. Это называется европейский тип, есть еще американский: когда торшеры и настенные бра в спальне являются основными источниками света. Это позволяет освещать только нужный участок комнаты, а при включении всех приборов свет будет достаточно ярким.
  • Дизайнеры интерьеров советуют использовать бра парами и располагать симметрично. Исключения могут составлять спальни, оформленные в стиле хай-тек и минимализм, в которых зачастую используется асимметрия, как в обстановке, так и в освещении.
  • Если светильники освещают зеркало, они должны располагаться с обеих сторон, при этом плафоны должны хорошо рассеивать свет, чтобы избежать бликов и неравномерного освещения. Лучше всего подойдут варианты с белым матовым рассеивателем.

Около зеркала целесообразно расположить неброские светильники с равномерным светом

У изголовья лучше всего поставить бра с возможностью регулировки направления и яркости потока света. При этом выключатель должен располагаться на расстоянии вытянутой руки (если у вас оборудование с пультом, то все еще проще).

На фото: возможность регулирования положения плафона делает его очень удобным в использовании

  • Настенные светильники располагаются везде, где необходимо: у туалетного столика, в рабочей зоне, в гардеробной комнате в спальне, если она есть. Главное, чтобы они обеспечивали необходимый уровень освещения и органично вписывались в обстановку.
  • Некоторые используют светильники и бра для спальни в комплексе, это очень удобно, ведь при необходимости можно использовать общее освещение, а когда оно не нужно – включать бра в нужной зоне. Можно сказать, что это самый практичный вариант, поэтому он так популярен среди застройщиков.

Комбинированные способы освещения спальни – отличный вариант для любых случаев

Как выбрать качественное оборудование

Чтобы не приобрести товар низкого качества, следует обратить внимание на следующие детали:

Если вы выбираете бра и люстры в спальню, то лучше обратить внимание на изделия известных, проверенных временем производителях, заслуживших хорошую репутацию среди покупателей и профессиональных специалистов.
С товаром обязательно идет инструкция на русском языке, кроме того, у производителя должны быть документы, подтверждающие качество и безопасность оборудования.

Наличие сертификата гарантирует соответствие товара самым высоким требованиям

  • Если продавец утверждает, что товар сделан в Европе, но его стоимость значительно ниже подобных аналогов, скорее всего товар сделан в Китае под известным брендом, и приобретать его не стоит. Лучше не брать изделия из самой низкой ценовой категории,а выбирать как минимум средние варианты.
  • Внимательно осмотрите кабель на изделии: он должен быть достаточно гибким, крепления не должны болтаться. Изоляция должна быть довольно толстой – если она тонкая, это говорит о низком качестве, что значительно повышает опасность эксплуатации.
  • Если на изделии заявлена большая мощность ламп, то плафоны должны быть открытыми и достаточно крупными – чтобы эффективно отводить излишки тепла.
  • Если в изделии присутствуют пластиковые элементы, то они должны быть весьма прочными и не иметь специфического запаха дешевой пластмассы. Покрытие должно быть равномерным, без брака и потертостей, низкокачественные варианты отличаются именно не очень привлекательным внешним видом.

Светодиодный настенный светильник – отличное решение для спальни

Схемы подключения

Существует несколько схем подключения для проходных выключателей – парный, с трех точек, двухклавишный и с подсветкой. Рассмотрим их подробно.

Как подключить два проходных выключателя

Два одноклавишных проходных включателя для управления одной лампой представляет собой самый простой вариант схемы. Подключение выполняется по следующему алгоритму:

  1. Нулевая жила с электрощитка подключается к распредкоробке, а затем оттуда ведется на светильник.
  2. Соединяются все контакты проходных коммутаторов по вышеописанной схеме.
  3. В распредкоробку вводят 4 трехжильных проводника.
  4. Если в сети имеется «земля» все жилы с этой маркировкой должны быть соединены.
  5. Фаза от электрощитка соединяется с проводом, идущим на общую клемму первого выключателя.
  6. Общий проводник от второго выключателя соединяется с фазной жилой, идущей на лампочку.
  7. Соединяются второстепенные жилы от первого и второго выключателя.

Фаза с электрощитка должна переходить только на общий провод первого выключателя. Далее фаза должна выйти из общего клемма второго проходного отключателя и перейти на фазную жилу светильника. При этом жилы с нулем и землей передаются через распредкоробку сразу от щитка на лампочку, минуя выключатели.

Вариант управления освещения с трех точек

Данная электросхема предполагает включение еще одного, перекрестного выключателя, который будет стоять посередине между первым и вторым. Особенность такой конструкции в том, что в нее можно добавить не один, а сразу несколько подобных проходных переключателей. Получится, что светильником можно управлять из трех и более мест.

В отличие от проходного, перекрестный переключатель содержит уже не три, а четыре клеммы. Чтобы подключить его в схему, потребуется вскрыть распредкоробку и найти второстепенные провода от первого и второго выключателей. Далее их нужно разъединить и соединить с жилами от промежуточного. Два провода с входными и два — с выходными контактами.

Таким образом, получается, что ток, выходящий из первого выключателя, подается в перекрестный и, выходя из него, идет на второй. Если потребуется подключить еще один такой же промежуточный проходной коммутатор, нужно выходные жилы из первого перекрестного соединить со входными второго.

Выходные от второго перекрестного пойдут в распредкоробку на соединение с входными проводами, идущими на проходной выключатель. По такой схеме можно подключить любое количество промежуточных переключателей и управлять светильником из 3, 4, 5 – 10 и т. д. мест.

Двухклавишный проходной выключатель: схема подключения

Теперь рассмотрим, как сделать схему с двухклавишными проходными выключателями для двух светильников одновременно. В отличие от вышеописанных моделей, в данном случае на каждый переключатель приходится по 6 клемм. Это нужно обязательно учитывать в схеме расключения.

В принципе структура сети остается та же, меняется только количество проводников – вместо трех, нужно использовать шесть. Ее необходимо собрать так, чтобы от второго выключателя шло два провода на две лампы. Однако на главные клеммы первого проходного переключателя можно поставить только один проводник, разъединив его с помощью перемычки, чтобы не вести от электрощитка сразу две фазных жилы.

Для проходного выключателя с подсветкой

Проходной переключатель освещения с подсветкой практически ничем не отличается от рассмотренных выше. Электросхема для конкретного случая полностью определяется количеством светильников и необходимостью включения/выключения их из разных мест помещения. Главная особенность такого выключателя – возможность работы лед-элемента только в сети с лампой накаливания.

Схема управления двумя светильниками из трех мест

Такая схема имеет множество недостатков – большое количество соединений и множество хлопот по маркировке жил кабеля.

Во всех рассмотренных схемам показано начальное положение контактов переходных выключателей.

На этом собственно и все, что следует знать начинающему электрику.

Выключатель и переключатель – сегодня важная функциональная деталь в каждом доме, без которой трудно представить себе любое помещение. Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов). Не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.

Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели.

Выключатель – устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии соответственно, разъединяет контакты (выключает лампу). Здесь все очень очевидно и понятно.

Переключатель — устройство, имеющее три контакта (или более). Во «Включенном состоянии» замыкает первый и второй контакты, а в «Выключенном состоянии» замыкает первый и третий контакты. По сути, переключатель постоянно находится во включенном состоянии – либо в одном, либо в другом. Отсюда и название «Переключатель» — переключает с одного контакта на другой.
Если у переключателя задействовать только два контакта, он будет работать как выключатель.
Одно из самых популярных применений переключателя – это управление освещением с двух мест. Для управления освещением потребуется всего два переключателя, а для управления освещением с трех и более мест не обойтись без применения промежуточных (перекрестных) переключателей.

Промежуточный (он же перекрестный) переключатель – устройство, переключающее две отдельные линии накрест (то есть, если до перекрестного переключателя фаза шла справа, а ноль слева, то при переключении они поменяются местами). Внешний вид промежуточных переключателей ничем не отличается от обычных выключателей.

Обычно применяют для управления освещением с трех и более мест. Этот переключатель называют «перекрестным», потому что он при переключении как бы перекрещивает линии. А «Промежуточным» называют за то что он в схеме включения при управлении с трех или более мест находится в промежутке между «переключателями на два направления».

Технические характеристики переключателей Legrand Valena

  • Распорные подпружиненные лапки механизмов оснащены универсальными винтами и надежно спрятаны, что упрощает установку и предотвращает повреждение рук об острые края при монтаже.
  • Проходной выключатель имеет глубину механизма всего 21 мм, что облегчает установку в монтажную коробку и подвод к нему проводников.
  • Механизм проходного выключателя надежно закреплен на металлическом суппорте в четырех точках.
  • На тыльной стороне механизма проходного выключателя расположен специальный маркер для замера длинны снятия изоляции с кабеля.
  • Четкая маркировка и схема подключения, нанесенные на механизмах розеток и выключателей, делают процесс правильного подключения простым и понятным.
  • имеет мощные клеммы, способные надежно держать как алюминиевый, так и медный кабель.
  • Быстрое и безопасное подключение кабеля с помощью автоматических клемм — автоматические клеммы для подключения выключателей и переключателей, расположены под углом 35º для упрощения фиксации кабеля и обеспечения надежности контакта.
  • Легкая центровка нескольких механизмов в ряд — оцинкованный металлический суппорт с технологическими пазами и отверстиями, позволяет точно установить все механизмы в многопостовой рамке.
  • Возможность замены индикатора подсветки без демонтажа механизмов.
  • Ресурс выключателей и переключателей соответствует требованиям европейских стандартов и составляет 40 000 коммутаций.
  • Проходной выключатель гарантированно коммутирует 10 А при 230/250 В~.

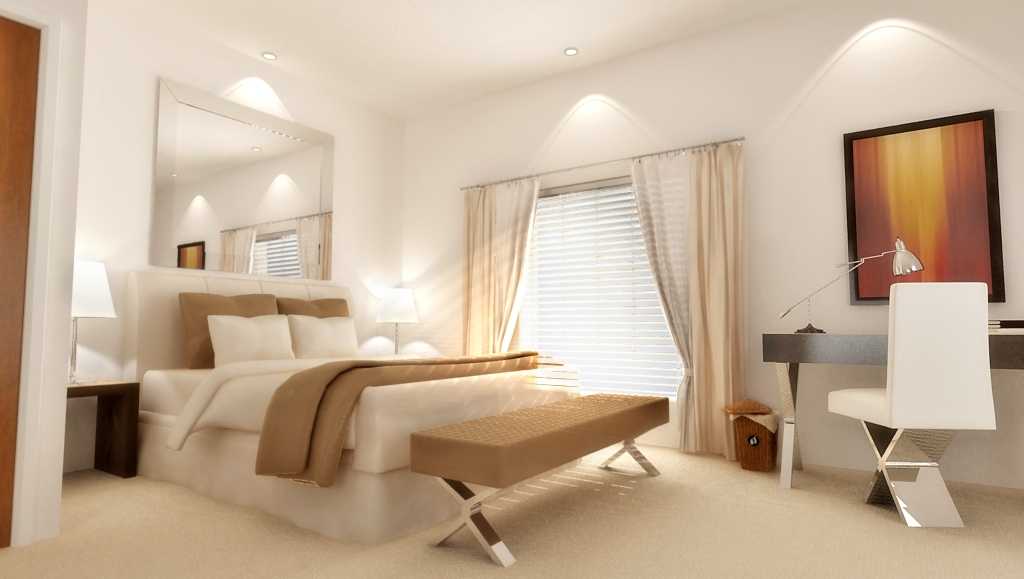

Зонирование освещения в спальне

Для выделения зон необходимо сочетать общее (рассеянное) и локальное (направленное) освещение.

Центральная зона. В спальне необходим мягкий и рассеянный свет, предназначенный для общего освещения в темное время суток. Обычно в качестве источника используют люстру или потолочный светильник. Место расположения — геометрический центр помещения. Ещё её часто располагают в центре пространства над кроватью.

Люстра с открытыми источниками света (лампами) и множеством светоотражающих элементов (например, хрустальными подвесками или зеркальными элементами) может только раздражать глаза. Лучше сделать выбор в пользу модели с тканевыми абажурами. В маленьких спальнях не стоит использовать крупные люстры, лучше отдать предпочтение накладным светильникам с небольшой высотой.

Прикроватная зона. Прикроватный свет — локальное освещение. Его задача — комфортное чтение или работа на ноутбуке в темное время суток. Светильники этой зоны не только выполняют функциональные задачи, они как правило являются не маловажными элементами декора.

В качестве таких светильников выступают настольные лампы на прикроватных тумбах, некоторые подвесные светильники, настенные светильники (бра). Иногда встречаются варианты исполнения изголовья кровати со встроенной подсветкой. Стоит позаботиться о возможности направления света и регулировке яркости для того, чтобы не мешать заснувшему партнёру.

Рабочее место. Во многих современных спальнях оборудована зона с рабочим столом. Здесь оптимальным вариантом станет настольная лампа.

Если же в данной зоне находится только кресло для чтения, то лучше всего использовать торшер или светильник на гибкой ножке.

Зеркало. В спальне может быть расположен туалетный столик, который так же нуждается в правильном освещении. Дизайнеры советуют использовать следующую комбинацию приборов: центральный рассеивающий светильник над зеркалом плюс по светильнику с каждой стороны.

Различные элементы интерьера, требуют отдельной подсветки: шкафы-купе, контуры потолка, ниши, подиумы, картины, скульптуры. Широчайшие возможности для фантазии дизайнера открывают подвесные потолки.

Светодизайн — это не просто гармонично подобранные и красивые светильники, а целая область дизайна, где изучают взаимодействие света и пространства, воздействие цвета и света на психологическое и физическое состояние человека, его настроение и эмоции. К вопросу отдыха нужен правильный подход. Зная основы организации освещения в спальне, вы сможете легко сформулировать свою задачу специалистам в салоне света.

на обновления блога, чтобы не пропустить новые статьи о светодизайне.

Электропроводка для выключения света с двух мест

Из логики работы видно, что к местам включения света подводится кабели с большеим количеством жил, чем для выключателя. На изображении ниже схематически показана стандартная электрическая проводка для включения света с 2х мест, с использованием распределительной коробки.

Так как всё коммутируется в электротехнической распаячной коробке, поэтому от устройств до неё проложены трехжильные кабели (в квартире или частном доме это ВВГнг-LS 3х1.5мм.кв.):

— До каждого механизма переключателя

— До светильника

— До электрического щита или ближайшей распредкоробки

Всего используется 4 кабеля. Будьте внимательны, если органов управления большем чем два, это правило не работает.

№5. Люстра и стиль интерьера

Для получения хорошего результата, необходимо, чтобы стиль люстры совпадал со стилем интерьера. Производители часто облегчают нашу задачу, выпуская коллекции с изделиями определенного дизайна.

Общие рекомендации по выбору стиля люстры таковы:

  • для классического интерьера подходят нарядные люстры их хрусталя, стекла и металла, но вполне гармонично будут смотреться и более простые текстильные абажуры;
  • современный интерьер украсят люстры с хромированными деталями, матовым и прозрачным стеклом. Завитушки и цветки уступают место четким геометрическим формам;
  • в стиль модерн впишутся люстры, выполненные из цветного стекла или пластика;
  • в стиль лофт подойдут люстры, оформленные в виде труб, уместно будут смотреться «голые» лампочки на длинных подвесах или обрамленные простыми металлическими и стеклянными плафонами;
  • в прованс лучше всего впишутся текстильные люстры, но допускается использование металлических (окрашенных в белый цвет) и даже хрустальных изделий;
  • этнический стиль в разных его проявлениях позволяет использовать бумажные, деревянные и текстильные люстры.

Четко устоялось мнение, что цвет люстры подбирают из тех, что уже использованы при оформлении помещения. Часто плафоны по цвету повторяют оттенок штор или обоев, но сегодня принято делать акцент на люстре и выбирать для нее не встречающийся в интерьере цвет – главное, чтобы комната в итоге смотрелась гармонично. При использовании хрустальных и стеклянных люстр проблема выбора цвета вообще отпадает.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) — фаза

синий — ноль

желто зеленый — земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»

1

Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

2

Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение.

Этот провод подключается к корпусу светильника.

3

Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.

На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

фаза с автомата должна приходить на общий проводник первого выключателя

и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

ноль и земля подаются напрямую без выключателей сразу на лампочки

Подключение коммутаторов

Провести подключение двух проходных выключателей для того, чтобы осуществлять коммутацию двух электрических приборов, можно только одним единственным способом, поэтому допустить ошибку нельзя. Но если вы не знаете, как подключить два выключателя на две лампочки, лучше обратитесь к схеме – в ней есть определенные сложности. Далее в статье приведена схема, по которой можно подключить одну лампу.

Это типовая схема, на которой видно, что проходные выключатели подключаются последовательно в разрыв цепи питания, причем соединяются проходные выключатели одним двухжильным проводом. Если внимательно присмотреться к схеме, то можно увидеть, что питание можно размыкать и замыкать при любом положении выключателей.

2

Какие выключатели нужны для управления светом с двух точек – название и конструкция

Рассматриваемое применение двух выключателей предполагает, что независимо от положения коммутационных контактов одного из них другим всегда можно в любой момент включить или выключить освещение. Обычные выключатели, которыми человечество пользуется еще с момента изобретения электричества, для этого совершенно не пригодны. Ведь они изначально конструктивно не рассчитаны на такую работу, потому что в одном из двух своих положений размыкают (разрывают) электрическую цепь. Поэтому, как их между собой не соединяй, все равно, если у одного из них контакты разомкнуты, вторым ни за что не включить электроприбор. А они должны быть именно соединены как-то между собой, так как предполагается, что будут использоваться для управления работой одного и того же светильника, то есть установлены в составе 1-ой общей электрической цепи.

Их также еще называют проходными переключателями или перекидными выключателями и переключателями. А есть еще перекрестные переключатели, но это немного другие и более сложные устройства, используемые совместно с проходными для управления электроприборами из трех и более точек. Их можно установить вместо проходных, но они обойдутся дороже, а вот наоборот менять нельзя. Внешне с лицевой стороны эти коммутаторы ничем не отличаются от обычных выключателей. Такие же корпус и 1 или 2 клавиши (иногда другой тип детали управления) для включений-отключений.

Внешне проходной переключатель отличается от обычного выключателя в следующем: с обратной стороны корпуса, там, где подсоединяются провода электропроводки, у него 3 клеммы для них. То есть к проходному переключателю подключаются 3 проводника. У обычного коммутатора только 2 клеммы (у перекрестного переключателя – 4). Это если коммутационное устройство одноклавишное.

Если же понадобится управление 2-мя группами ламп одного светильника, то есть нужны будут двухклавишные (двойные) проходные переключатели, то надо искать устройства с шестью клеммами под подсоединяемую проводку. У сдвоенных обычных коммутаторов только 3 клеммы (у перекрестных переключателей – 8).

У проходных выключателей три клеммы для подключения проводов

А теперь о внутренних конструктивных и вытекающих из них отличиях в работе. Подводимая к проходному выключателю цепь выходит из него по 2-м линиям, между которыми он производит переключение. То есть в каждом из 2-х своих положений этот коммутатор одну выходящую из него линию замыкает, а вторую разрывает. Получается, что он как бы никогда и не разрывает проходящую через него цепь. Как это работает на практике и обеспечивает независимое управление с помощью 2-х проходных переключателей 1-м электроприбором, рассмотрено в следующей главе и наглядно видно на схемах, приведенных в ней же.
