Подключение светодиода через резистор и его расчет

Подключение светодиодной ленты

Светодиодные ленты выпускаются на различное напряжение питания. На ленте располагается цепь из последовательно включенных диодов. Количество диодов и сопротивление ограничительных резисторов зависят от напряжения питания ленты.

Наиболее распространенные типы светодиодных лент предназначены для подключения в цепь с напряжением 12 В. Использование для работы большего значения напряжения здесь также возможно. Для правильного расчета резисторов необходимо знать ток, идущий через единичный участок ленты.

Увеличение длины ленты вызывает пропорциональное увеличение тока, поскольку минимальные участки технологически соединены параллельно. Например, если минимальная длина отрезка составляет 50 см, то на ленту 5м из 10 таких отрезков придется возросший в 10 раз ток потребления.

Расчет резистора при подключении нескольких светодиодов

Подключить несколько led можно двумя способами: последовательно и параллельно. Схемы включения показаны ниже. Не забудьте почитать более подробно про способы подключения светодиодов.

При последовательном соединении используется один резистор, задающий одинаковый ток всей цепочке led. При этом следует учитывать, что источник питания должен обеспечивать напряжение, превышающее общее падение напряжения на диодах. То есть при соединении 4 светодиодов с падением 2.5 В потребуется источник напряжением более 10 В. Ток при этом для всех будет одинаковым. Сопротивление резистора в этом случае можно рассчитать по формуле:

где  — напряжение питания,

— сумма падений напряжения на светодиодах,

— ток потребления.

Так, 4 зеленых светодиода Kingbright L-132XGD напряжением 2.5 В и током 10 мА при питании 12 В потребуют резистора сопротивлением

При этом он должен рассеивать мощность

При параллельном подключении каждому светоизлучающему диоду ток ограничивает свой резистор. В таком случае можно использовать низковольтный источник питания, но ток потребления всей цепи будет складываться из токов, потребляемых каждым светодиодом. Например, 4 желтых светодиода BL-L513UYD фирмы Betlux Electronics с потреблением 20 мА каждый, потребуют от источника ток не менее 80 мА при параллельном включении. Здесь сопротивление и мощность резисторов для каждой пары «резистор – led» рассчитываются так же, как при подключении одиночного светодиода.

Обратите внимание, что и при последовательном, и при параллельном соединении используются источники питания одинаковой мощности. Только в первом случае потребуется источник с большим напряжением, а во втором – с большим током

Особенности подключения светодиода

Светодиод – это полупроводник, кристалл кремня, который способен проводить напряжение и ток лишь в одном направлении

У лед-лампы (как и у диода) 2 вывода – анод («+») и катод («-»), при подключении важно соблюдать полярность – ток должен проходить от анода к катоду.  На аноде должно быть положительное напряжение, на катоде – отрицательное

Основное отличие от других источников света – невозможность прямого подключения к источнику питания. Это обусловлено другой особенностью – потреблением всего объема мощности, которая передается. Поэтому требуется последовательное подключение к схеме токоограничивающего устройства (резистора), использующего излишки напряжения и электротока.

Светодиод подключается к источнику питания и резистору:

  • последовательно;
  • параллельно;
  • комбинированно.

Для подключения к бытовой электросети существуют специально разработанные схемы и формулы для расчетов.

Разработку схемы и расчеты затрудняет еще одно обстоятельство. Ни один производитель не может указать точные параметры для каждого диода, поэтому определяет средний показатель напряжения при оптимальном уровне электротока для выпущенной партии. Это значит, в процессе разработки схемы и при расчетах по формулам лучше всего при помощи мультиметра определить точные значения.

Существует целый ряд правил, которые обязательно соблюдаются при сборке схемы:

  • цепочка собирается из ламп одного производителя с одинаковыми параметрами;
  • если диодов много, для них требуется радиатор;
  • на входе напряжение не должно превышать 35 В;
  • для пайки необходимо использовать пинцет и качественный маломощный паяльник с максимальной температурой до 260ос;
  • ножки нельзя гнуть под большим углом (у основания они не должны менять положение);
  • требуется плата из оргстекла или другого диэлектрика (предварительно высверливаются отверстия, соответствующие диаметру ламп);
  • в цепочку желательно включать предохранители.

Светодиод как нелинейный элемент

Рассмотрим семейство вольт-амперных характеристик (ВАХ) для светодиодов различных цветов. Эта характеристика показывает зависимость тока, проходящего через светоизлучающий диод, от напряжения, приложенного к нему. Как видно на рисунке, характеристики имеют нелинейный характер.

Это означает, что даже при небольшом изменении напряжения на несколько десятых долей вольта, ток может измениться в несколько раз. Однако при работе со светодиодами обычно используют наиболее линейный участок (т.н. рабочую область) ВАХ, где ток изменяется не так резко. Чаще всего производители указывают в характеристиках светодиода положение рабочей точки, то есть значения напряжения и тока, при которых достигается заявленная яркость свечения.

Представленные выше характеристики были получены для светоизлучающих диодов, включенных в прямом направлении. То есть отрицательный полюс питания подключен к катоду, а положительный – к аноду

Как правильно подключить светодиод к бортовой сети.

Для правильной работы светодиода необходимо ограничить ток протекающий через него.
Для этого, к бортовой сети светодиод подключается последовательно с токоограничивающим резистором. Необходимость в ограничении тока обосновывается зависимостью срока службы светодиода от проходящего тока, чем он выше тем меньше срок службы. Но следует отметить, что зависимость эта нелинейная и при превышении определенного рекомендованного порога (смотрите Datasheet на вашу модель) диод выходит из строя.

На рисунке приведены несколько вариантов включения светодиодов с резисторами а так же указаны какие из включений являются оптимальными, какие правильными но менее оптимальными в плане энергопотребления, а какое неправильное и приведет к значительному сокращению срока службы светодиодов. С вариантом схемы включения определились, теперь предстоит выяснить какой резистор нужен для светодиода.

Онлайн калькулятор: “Расчет резистора для светодиода”.

Формула для расчета резистора выглядит следующим образом: R= (Uпит – (Uпр.св* N))/I

Где: Uпит- напряжение источника питания Uпр.св- прямое напряжение на светодиоде, N-количество светодиодов, I- ток проходящий через светодиод. Естественно возникает вопрос где взять эти данные? Для тех кто решил махнуть рукой т.к. не знает ничего о названии и происхождении добытых диодов,- скажу не спешите, чуть ниже будет дано универсальное решение вашего вопроса.

Давайте рассмотрим в качестве примера Datasheet на 3 миллиметровый светодиод фирмы kingbright
На рисунке ниже скриншот с указанием характеристик светодиода при силе тока проходящего через него 2 мА при температуре 25С. Из всех представленных характеристик нас интересует лишь Forward Voltage – прямое напряжение на светодиоде.

  • мощности
  • импульсного тока
  • прямого постоянного тока (DC Forward Current) именно это значение нас и интересует, в данном случае нельзя допускать прохождение тока выше 25 миллиампер
    (при температуре 25 градусов по Цельсию).

Последний рисунок иллюстрирует зависимость характеристик от условий использования:

  • зависимость прямого напряжения от проходящего тока
  • зависимость интенсивности светового потока от проходящего тока
  • зависимость проходящего тока от температуры
  • зависимость интенсивности светового потока от от температуры

Исходя из полученных в Datasheet данных можно сделать вывод, что оптимальным является значение проходящего тока от 2 до 10 миллиампер, при этом типовое значение прямого напряжение на выводах светодиода составляет от 1,9 до 2 Вольт.

Пример расчета №1
Если ввести в онлайн калькулятор напряжение бортовой сети 12 (В), значение тока 2 (мА), значение прямого напряжения 1,9 (В) количество светодиодов 1 получим расчетное значение резистора = 5050 Ом Ближайший производственный номинал резистора 5100 Ом или 5,1 кОм маркировка отечественных резисторов 5к1 маркировка smd резистора 512

Пример расчета №2
Если ввести в калькулятор напряжение бортовой сети грузовика 24 (В), значение тока 10 (мА) светим по полной:), значение прямого напряжения 2 (В) количество светодиодов 3 (маленькая гирлянда получилась) расчетное значение резистора = 1800 Ом Ближайший производственный номинал резистора 1800 Ом или 1,8 кОм маркировка отечественных резисторов 1к8 маркировка smd резистора 182

Рекомендации по подключению светодиодов с неизвестными характеристиками:

Светодиодные элементы все чаще применяются в сферах деятельности человечества как осветительные приборы для помещений, в уличных фонарях, карманных фонариках, при освещении аквариума. В автомобильной индустрии группы светодиодов широко используются для подсветки габаритных огней, стоп сигналов и поворотов.

Внешний вид светодиодов

Отдельными элементами с различными цветами обеспечивают подсветку приборной панели, индикацию понижения уровня охлаждающей жидкости радиатора. Невозможно перечислить все направления их использования: от украшения новогодней елки, подсветки аквариума до приборов ракетно-космической техники.

Они постепенно вытесняют обычные лампы накаливания. Многочисленные Интернет магазины в режиме онлайн продают светодиодные ленты и другие осветительные приборы. Также можно найти калькулятор расчета схем драйверов для них, если появится необходимость их ремонта или изготовления своими руками. Такому бурному развитию есть целый ряд причин.

Расчёт сопротивления для светодиода

Замена ламп на светодиоды в автомобильных электрических схемах приобретает уже не статус тюнинговых работ, а превращается в необходимость. Причин этому множество, но сегодня мы поговорим не об этом, хотя некоторые вопросы светодиодного освещения, самые принципиальные, затронуть придется.

Зачем ставить светодиоды

Если смотреть на вопрос с практической стороны, то установка светодиодов принесет много хороших и приятных моментов:

  1. Светодиод имеет очень низкий ток потребления.
  2. У светодиодов мизерная теплоотдача.
  3. Количество света, отдаваемого светодиодом, намного больше, чем у ламп накаливания.
  4. Светодиод имеет длительный срок эксплуатации.

Отходя от теории и применив это к реальным условиям, мы получаем массу преимуществ — можно забыть о том, что лампочка посадит аккумулятор, даже если ее оставить включенной на сутки, да и оформление светодиодами подсветки приборов и освещения салона намного эффективнее и гибче.

Параметры светодиодов

Самое главное, что нужно усвоить — светодиод невозможно включить в электросхему без предварительной подготовки. Он попросту сгорит. Напряжение в электросети автомобиля 12-14 вольт, а стандартный светодиод работает от 3,5 В. Рабочее напряжение диода зависит от его цвета:

  • красные и желтые светодиоды — 2,4 В;
  • синие и зеленые — 2,8 вольта;
  • белые светодиоды — 3-3,6 В.

Отличаются светодиоды и по мощности. Маломощные светодиоды потребляют ток около 20 мА, а светодиоды повышенной мощности — 300 мА. Они могут отличаться и по характеру излучаемого света. Одни из них узконаправленные, другие заливные. Направленные светодиоды имеют встроенную линзу и используются для локальной подсветки. Каждый светодиод имеет плюс и минус, которые называют анодом и катодом соответственно.

Установка светодиодов

Если появилось желание установить светодиоды на автомобиль, можно пойти по простому пути. В продаже есть небольшие блоки из светодиодов, которые называют кластерами. Они собраны с таким расчетом, чтобы обеспечить из работу в сети 12 В. Но у них есть один существенный недостаток — при изменении количества оборотов двигателя, они меняют яркость. Не критично, но изменение яркости очень отчетливо видно на глаз, и это не самый приятный эффект. Каждый кластер состоит из трех светодиодов, соединенных последовательно, и спаянных с резистором, который должен убирать лишнее напряжение.

Можно пойти по другому пути — собрать кластеры самостоятельно. Мы выбираем нужные нам диоды, последовательно их соединяем, а затем подключаем к бортовой сети через резистор. В большинстве случаев для сети 12 вольт используют резисторы 100-150 Ом на 0,5 Вт. Но не всегда все так гладко, и именно на этом этапе нам пригодится расчет сопротивления для светодиода.

Как правильно рассчитать сопротивление для светодиода

Поскольку светодиоды разные и напряжение в каждом автомобиле может отличаться, то идеальным вариантом подбора резистора будет вычисление его номинала по закону Ома. Если с математикой у вас не все гладко, можно пойти по простому пути. Есть простое правило, которое позволит избежать ошибок — на один светодиод нужен резистор номиналом 500 Ом, на два — около 300 Ом, на три — 150 Ом. Но если подобрать сопротивление правильно, то освещение будет стабильным и долговечным.

Рассмотрим ситуацию, когда мы озадачились действительно точным подбором резистора. Берем светодиод, к примеру, белый. Его данные нам известны — напряжение питания 3,5 вольта, ток примерно 20 мА. Далее действуем по алгоритму, как калькулятор Электроника.

Снимаем показания по напряжению именно в том месте, где мы хотим установить диод. Делаем это при помощи обычного тестера

Причем важно снять не общее напряжение сети, а именно локальное. Получаем некую величину, к примеру, 13 В.
Из общего напряжения отнимаем напряжения питания светодиода

Получилось 9,5 В. Вспоминаем закон Ома — R=U/I, где R — искомое сопротивление, а U и I, соответственно, напряжение и ток. Подставляем наши данные в формулу и получаем значение сопротивления 475 Ом.
Теперь нужно сделать так, чтобы резистор не грелся. Для этого вычисляем его мощность. Рабочее напряжение резистора — 9,5 В, ток — 20 А. Умножив эти показатели, получим номинальную мощность резистора — 0,19 Вт. Всегда нужно подбирать резистор с запасом, чтобы избежать перегрева, поэтому идем в магазин за резистором мощностью не менее 0,5 Вт.

Таким образом удастся подобрать идеальный резистор для светодиода, который будет иметь оптимальную яркость, и не перегорит в самый неожиданный момент.

Светодиод как нелинейный элемент

Рассмотрим семейство вольт-амперных характеристик (ВАХ) для светодиодов различных цветов:

Эта характеристика показывает зависимость тока, проходящего через светоизлучающий диод, от напряжения, приложенного к нему.

Как видно на рисунке, характеристики имеют нелинейный характер. Это означает, что даже при небольшом изменении напряжения на несколько десятых долей вольта, ток может измениться в несколько раз.

Однако при работе со светодиодами обычно используют наиболее линейный участок (т.н. рабочую область) ВАХ, где ток изменяется не так резко. Чаще всего производители указывают в характеристиках светодиода положение рабочей точки, то есть значения напряжения и тока, при которых достигается заявленная яркость свечения.

На рисунке показаны типовые значения рабочих точек для красных, зеленых, белых и голубых светодиодов при токе 20 мА. Здесь можно заметить, что led разных цветов при одинаковом токе имеют разное падение напряжения в рабочей области. Эту особенность следует учитывать при проектировании схем.

Представленные выше характеристики были получены для светоизлучающих диодов, включенных в прямом направлении. То есть отрицательный полюс питания подключен к катоду, а положительный – к аноду, как показано на картинке справа:

Полная же ВАХ выглядит следующим образом:

Здесь видно, что обратное включение бессмысленно, поскольку светодиод не будет излучать, а при превышении некоторого порога обратного напряжения выйдет из строя в результате пробоя. Излучение же происходит только при включении в прямом направлении, причем интенсивность свечения зависит от тока, проходящего через led. Если этот ток ничем не ограничивать, то led перейдет в область пробоя и перегорит. Если нужно установить рабочий светодиод или нет, то Вам будет полезна статья подробно раскрывающая все способы проверки led.

Последовательное подключение

При последовательном же подключении светодиодов через них протекает один и тот же ток. Количество светодиодов не имеет значение, это может быть всего один светодиод, а может быть 20 или даже 100 штук.

Например, мы можем взять один светодиод 2835 и подключить его к драйверу на 180 мА и светодиод будет работать в нормальном режиме, отдавая свою максимальную мощность. А можем взять гирлянду из 10 таких же светодиодов и тогда каждый светодиод также будет работать в нормальном паспортном режиме (но общая мощность светильника, конечно, будет в 10 раз больше).

Ниже показаны две схемы включения светодиодов, обратите внимание на разницу напряжений на выходе драйвера:

Так что на вопрос, каким должно быть подключение светодиодов, последовательным или параллельным, может быть только один правильный ответ — конечно, последовательным!

Количество последовательно подключенных светодиодов ограничено только возможностями самого драйвера.

Идеальный драйвер может бесконечно повышать напряжение на своем выходе, чтобы обеспечить нужный ток через нагрузку, поэтому к нему можно подключить бесконечное количество светодиодов. Ну а реальные устройства, к сожалению, имеют ограничение по напряжению не только сверху, но и снизу.

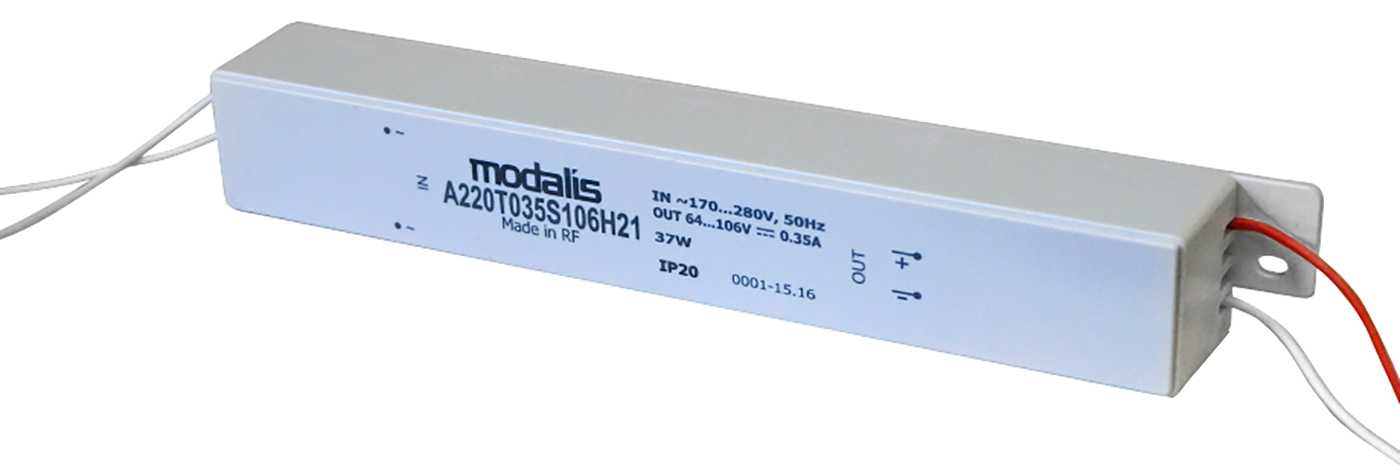

Вот пример готового устройства:

Мы видим, что драйвер способен регулировать выходное напряжение только лишь в пределах 64…106 вольт. Если для поддержания заданного тока (350 мА) нужно будет поднять напряжение выше 106 вольт, то облом. Драйвер выдаст свой максимум (106В), а уж какой при этом будет ток — это от него уже не зависит.

И, наоборот, к такому led-драйверу нельзя подключать слишком мало светодиодов. Например, если подключить к нему цепочку из 10-ти последовательно включенных светодиодов, драйвер никак не сможет понизить свое выходное напряжение до необходимых 32-36В. И все десять светодидов, скорее всего, просто сгорят.

Наличие минимального напряжения объясняется (в зависимости от схемотехнического решения) ограничениями мощности выходного регулирующего элемента либо выходом за предельные режимы генерации импульсного преобразователя.

Разумеется, драйверы могут быть на любое входное напряжение, не обязательно на 220 вольт. Вот, например, драйвер превращающий любой источник постоянного напряжения (блок питания) от 6 до 20 вольт в источник тока на 3 А:

Вот и все. Теперь вы знаете, как включить светодиод (один или несколько) — либо через токоограничительный резистор, либо через токозадающий драйвер.

Вольтамперная характеристика светодиода (ВАХ)

Светодиод – нелинейный элемент электрической цепи, его ВАХ по форме практически идентична  обычному кремниевому диоду. На рисунке 1 приведена ВАХ мощного белого светодиода, одного из ведущих мировых производителей.

Рисунок 1

По графику видно, что при увеличении напряжения всего на 0,2 В (например, участок 2,9…3,1 В), сила тока увеличивается более чем в два раза (с 350 мА до 850 мА). Справедливо и обратное: при изменении тока в достаточно широких пределах, падение напряжения изменяется весьма незначительно

Это очень важно

Второй важный момент – падение напряжения от образца к образцу в одной партии может отличаться на несколько десятых долей вольта (технологический разброс). По этой причине источник питания светодиодов должен иметь стабилизацию  по току, а не по напряжению. Световой поток, кстати, нормируется также в зависимости от прямого тока. Теперь посмотрим, как эта информация пригодится при выборе схемы подключения.

Последовательное соединение (рисунок 2).

Рисунок 2

На схеме показано последовательное включение трех светодиодов HL1…HL3 к источнику постоянного тока J. Для простоты возьмем идеальный источник тока, т.е. источник, обеспечивающий  постоянный ток одинаковой величины, независимо от нагрузки. Поскольку сила тока в замкнутом контуре одинакова, через каждый элемент, последовательно включенный в этот контур, протекает ток одинаковой величины I1=I2=I3=J. Соответственно обеспечивается одинаковая яркость свечения. Разница в падениях напряжения на отдельных светодиодах не имеет в этом случае никакого значения и отражается только на величине разности потенциалов между точками 1 и 2.

Рассмотрим конкретный пример расчета подобной схемы. Пусть требуется обеспечить питание трех последовательно включенных светодиодов током 350 мА. Падение напряжения при этом токе по данным производителя может составлять значение от 2,8 В до 3,2 В.

Рассчитаем требуемый диапазон выходного напряжения источника тока:

Umin=2,8×3=8,4 В;

Umax=3,2×3=9,6 В.

Максимальная мощность потребляемая светодиодами составит P=9,6×0,35=3,4 Вт.

Таким образом источник должен иметь следующие параметры:

Выходной стабильный ток – 350 мА;

Выходное напряжение – 9 В ±0,6В (или ±7%);

Выходная мощность – не менее 3,5 Вт.

Все предельно просто.

Серийно выпускающиеся источники питания для светодиодов (драйверы) обычно имеют более широкий диапазон выходного напряжения, чтобы разработчик светотехнического устройства не был привязан к конкретному количеству излучающих диодов, а имел некоторую свободу действий. В таком случае можно к одному и тому же источнику подключать последовательно, например, от 1-го до  8-ми светодиодов.

Тем не менее, последовательная схема включения имеет свои недостатки.

  1. Во-первых, при выходе из строя одного из диодов в цепи – по понятным причинам гаснут и все остальные. Исключение – короткое замыкание светодиода – в этом случае цепь не обрывается.
  2. Во-вторых, при большом количестве светодиодов, сложнее реализовать низковольтное питание.

Например, в случае если стоит задача запитать 10 светодиодов последовательно (это падение напряжения порядка 30 В) от автомобильного аккумулятора, то без повышающего преобразователя не обойтись. А это уже дополнительные затраты, габариты и снижение КПД.

Параллельное соединение (рисунок 3).

Рисунок 3

Рассмотрим теперь параллельное соединение тех же светоизлучающих диодов.

Согласно первому закону  Кирхгофа:

J=I1+I2+I3,

Чтобы обеспечить каждому светодиоду одноваттный режим (I=350мА), источник тока должен выдавать 1050 мА при выходном напряжении порядка 3 В.

Как уже говорилось выше, светодиоды имеют некоторый технологический разброс параметров, поэтому на самом деле токи поделятся не поровну, а пропорционально своим дифференциальным сопротивлениям.

К примеру, если прямое падение напряжения, измеренное на этих светодиодах при токе 350 мА, составляло 2,9 В, 3 В, 3,1 В для HL1, HL2  и HL3 соответственно. То при включении по представленной схеме токи распределятся следующим образом:

I1≈360 мА;

I2≈350 мА;

I3≈340 мА.

Это значит, что и яркость свечения будет разная. Для выравнивания токов в такие цепи обычно последовательно светодиодам включают резисторы (рисунок 4).

Рисунок 4

Выравнивающие резисторы увеличивают потребляемую мощность общей схемы, а следовательно снижают эффективность.

Такой способ соединения чаще всего применяют с низковольтными источниками питания, например в портативных устройствах с электрохимическими источниками тока (аккумуляторами, батарейками). В других случаях рекомендуется соединить светодиоды последовательно.

Особенности включения светодиода

Работая по одинаковому принципу с выпрямительными диодами, светоизлучающие элементы, тем не менее, имеют отличительные особенности. Наиболее важные из них:

  1. Крайне отрицательная чувствительность к напряжению обратной полярности. Светодиод, включенный в цепь с нарушением правильной полярности, выходит из строя практически мгновенно.
  2. Узкий диапазон допустимого рабочего тока через p-n переход.
  3. Зависимость сопротивления перехода от температуры, что свойственно большинству полупроводниковых элементов.

На последнем пункте следует остановиться подробнее, поскольку он является основным для расчета гасящего резистора. В документации на излучающие элементы указывается допустимый диапазон номинального тока, при котором они сохраняют работоспособность и обеспечивают заданные характеристики излучения. Занижение величины не является фатальным, но приводит к некоторому снижению яркости. Начиная с некоторого предельного значения, прохождение тока через переход прекращается, и свечение будет отсутствовать.

Превышение тока сначала приводит к увеличению яркости свечения, но срок службы при этом резко сокращается. Дальнейшее повышение приводит к выходу элемента из строя. Таким образом, подбор резистора для светодиода преследует цель ограничить максимально допустимый ток в наихудших условиях.

Напряжение на полупроводниковом переходе ограничено физическими процессами на нем и находится в узком диапазоне около 1-2 В. Светоизлучающие диоды на 12 Вольт, часто устанавливаемые на автомобили, могут содержать цепочку последовательно соединенных элементов или ограничительную схему, включенную в конструкцию.

Watch this video on YouTube

Примеры расчета резистора для светодиода

Как рассчитать показатели для имеющихся светодиодов, чтобы осуществить подбор ограничителя (или нескольких)?

Пример: имеется блок питания 12 В и небольшая партия лампочек на 0,02А.

Расчет сопротивления ограничителя (для одного диода): R = U/I = 12/0,02=600 Ом.

Расчет оптимальной нагрузки на гасящий резистор: P = U*I = 12*0,02 = 0,24 В.

Это значит, что у продавца нужно попросить резистор на 600 Ом с мощность 0,5 В (чтобы был запас).

С повышением мощности увеличиваются размеры детали.

При параллельном подключении 3-х диодов с U=2 В и I=0,03А сила электротока будет равна сумме тока всех лампочек, то есть I=0,09А.

Пример: имеются 3 цепочки по 3 диода на 0,03 А и источник питания 12 В, нужно подключить цепочки параллельно.

Необходимо рассчитать не только параметры 4-х резисторов (на каждой цепочке и общий для схемы), но и параметры лампочек.

Сопротивление светодиода – это соотношение вольтажа к току: Rд = U/I = 2/0,03 = 66,7 (берется 70) Ом.

В последовательной цепочке сопротивление ограничителя: R1=R2=R3= U/I=12/0,03=400 Ом.

Мощность: P= U*I=12*0,03=0,36 В.

К сопротивлению резисторов плюсуется сопротивление лампочек, чтобы получить сопротивление одной цепочки: 400+70+70+70 = 610 Ом.

Сопротивление общего ограничителя схемы: 1/R = 1/R1+1/R2+1/R3 = 3/R1 или R= R1/3=610/3=23,33 Ом.

Входной ток: 3*0,03=0,09 В.

Мощность входного ограничителя: P = U*I=12*0,09=1,08 В.

Нужно купить детали на 400 Ом и 0,5 В, одну – на 24 Ом и 1,5 В.

Примеры расчетов сопротивления и мощности резистора

Чтобы помочь новичкам сориентироваться, приведем пару практических примеров расчета сопротивления для светодиодов.

Cree XM–L T6

Cree XM–LLEDLEDLEDLED

Используя наиболее распространённые резисторы из ряда Е24, не всегда удаётся подобрать нужный номинал. Решить эту проблему можно двумя способами. Первый подразумевает последовательное включение добавочного токоограничительного сопротивления, который должен компенсировать недостающие Омы. Его подбор должен сопровождаться контрольными измерениями тока.

Второй способ обеспечивает более высокую точность, так как предполагает установку прецизионного резистора. Это такой элемент, сопротивление которого не зависит от температуры и прочих внешних факторов и имеет отклонение не более 1% (ряд Е96). В любом случае лучше оставить реальный ток немного меньше от номинала. Это не сильно повлияет на яркость, зато обеспечит кристаллу щадящий режим работы.

Мощность, рассеиваемая резистором, составит:

Вычислим КПД собранного светильника:

Пример с LED SMD 5050

SMD светодиода 5050

Если LED SMD 5050 одноцветный, то прямое напряжение в открытом состоянии на каждом кристалле будет отличаться не более, чем на 0,1 В. Значит, светодиод можно запитать от одного резистора, объединив 3 анода в одну группу, а три катода – в другую. Подберем резистор для подключения белого SMD 5050 с параметрами: типовое ULED=3,3 В при токе одного чипа ILED=0,02 А.

Принимаем к монтажу ограничительный резистор мощностью 0,25 Вт и сопротивлением в 30 Ом ±5%.

Теоретическая часть

Светодиод – полупроводниковый элемент, который излучает свет при прохождении сквозь него тока с определенными параметрами. Долговечность подключенного устройства и стабильность его работы напрямую зависит от величины тока, которая на него подается. Именно стабильность, а не сила тока; вопреки распространенному мнению, даже незначительные превышения в этом параметре значительно увеличивают скорость паспортной деградации кристаллов, излучающих светодиодный свет.

Во избежание нежелательных перегрузок была предложена система ограничения подаваемого тока, которая называется «токоограничивающий резистор»

Важно отметить, что он именно ограничивает ток, поступающий в устройство, но не стабилизирует его, поэтому при неправильно подобранном резисторе его наличие может оказаться бесполезным. Для правильного подбора сопротивления к конкретному источнику света необходимо узнать некоторые технические данные и провести расчет сопротивления резистора

Светодиод и ограничитель для него
