Выключатели с подсветкой: краткое описание, принцип работы и схемы подключения

Подключение выключателя с подсветкой

У многих потребителей нередко возникает вопрос. Почему через подсветку не загораются лампы освещения? Ответ на него довольно прост. Все дело в том, что для того чтобы загорелась неоновая лампа достаточно небольшого напряжения и силы тока. А вот для полноценной работы лампы накаливания такого напряжения и силы тока будет недостаточно.

С целью понижения напряжения в схеме подсветки используется токоограничивающий резистор.

Схема подсветки выключателя работает по следующему принципу.

Когда контакты выключателя находятся в разомкнутом состоянии, ток от фазы протекает по следующей схеме. В начале, он идет через сопротивление, потом через неонку, а после нее направляется на нить лампы накаливания и на ноль.

Так как сопротивление нити осветительной лампы накаливания по сравнению с сопротивлением подсветки выключателя намного меньше, то все напряжение в 220В направленно на неонку и соединённое с ней последовательно сопротивление, поэтому неоновая лампочка и светится.

После того как контакты выключателя замыкаются, происходит замыкание цепи питания лампочки и сопротивление и неонка отключаются от общей схемы и гаснет. Электрический ток, как известно еще из школьной программы по физике, всегда идет по цепи с наименьшим сопротивлением (закон Ома).

В данном случае эта цепь питания осветительной ламы, сопротивления которой практически равно нулю, а сопротивление схемы подсветки достаточно велико, а напряжение тока, который по-прежнему идет через неоновую лампочку очень маленькое и его не хватает, чтобы она зажглась.

Кстати необходимо заметить, что в том случае если лампа отсутствует или вышла из строя подсветка работать, не будет, из-за того, что цепь питания будет оборванна.

Для того чтобы, лучше разобраться в принципе работы выключателей с подсветкой не лишнем будет повторить школьный курс физики. Вернее ту его часть, где изучается закон Ома, и подробно описаны все нюансы параллельного и последовательного соединение проводников.

Установка выключателя с подсветкой

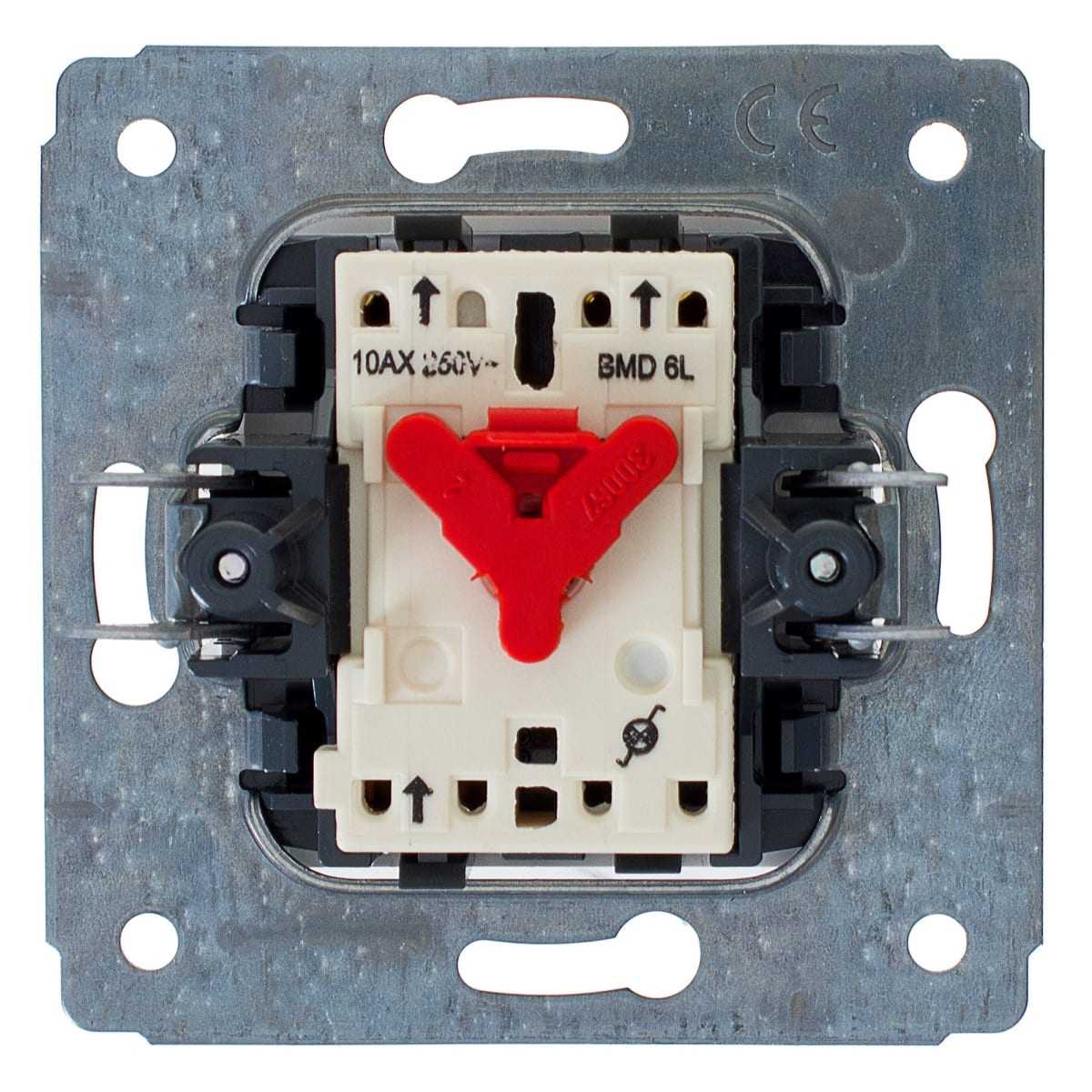

Установить и подключить выключатель с подсветкой очень просто. Его можно устанавливать на место снятых обыкновенных выключателей, при этом проводки, идущие от лампочки подсветки, подключаются параллельно к контактам выключателя одновременно с силовыми проводами.

Если вы решили установить у себя дома выключатель с подсветкой, то перед этим необходимо определиться, с какими видами осветительных ламп вы его будете использовать. Дело в том, что данное устройство плохо сочетается с некоторыми из них.

Например, совместно с лампами накаливания или галогенными лампами, выключатель с подсветкой работает идеально. А вот применять такие выключатели вместе с люминесцентными или светодиодными лампами, которые оснащены пускорегулирующим устройством не рекомендуется. В противном случае они после выключение выключателя будут мерцать или продолжать светится.

Похожие материалы на сайте:

Как перенести розетку
Что такое диммер
Расположение выключателей

Правильный выбор и применение

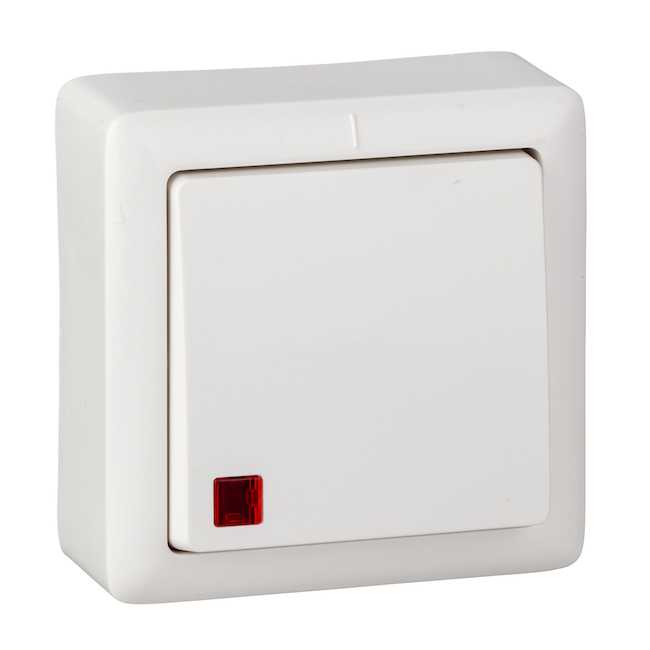

Не стоит покупать изделия с керамическим корпусом, если только это не оправдано основной линией дизайна отеля или офиса. Их цена не соответствует небольшой потребляемой мощности. Качественная контактная группа сделает надежным даже пластиковый выключатель с индикатором. Если же он выступает элементом декора, то корпус можно заказать из меди, стали, стекла, а также покрыть позолотой или инкрустировать стразами. В зависимости от типа включения прибор может быть:

• шнуровым;
• сенсорным;
• клавишным;
• поворотным;
• кнопочным.

Независимо от способа установки, внешнего или внутреннего, необходимо знать градацию показателя IP — степени защищенности. Допустимость использования в тех или иных условиях зависит от номера IP:

• 65 и выше — снаружи здания, с повышенным уровнем защиты от пыли и влаги, включая прорезиненый уплотнитель в основании электропровода;
• 45 — 65 — в помещениях с высоким уровнем влажности: бани, туалеты, душевые и кухни;
• 20—40 — слабая влагоустойчивость, допустимо в жилых комнатах — спальне, гостиной, коридоре.

Поскольку это устройство незаменимо в помещениях, лишенных дневного света или в местах, доступ к которым осуществляется в ночное время, оно должно работать безупречно. Однако если мощность блока питания светильников ниже 100 В, то при монтаже выключателя с подсветкой для светодиодных ламп можно столкнуться с проблемой слишком тусклого освещения или мерцания лампочки. Это явный показатель несовместимости основных составляющих прибора.

Лампы с напряжением 230 В

На 230 В светодиодная лампа с выключателем и подсветкой (фото показано ниже) может подключаться к сети через триггер. В данном случае регулятор устанавливать также разрешается. Если рассматривать лампы со световым потоком в районе 500 Лм, то переходник должен устанавливаться вместе с двоичным конденсатором. Подсоединяется он напрямую к диффузору.

Также есть возможность подключать лампы на 230 В через специальные контроллеры. В данном случае подбираются модели с резонаторами, у которых высокая чувствительность. Для того чтобы выходное напряжение не было большим, используется фильтр. Найти его в магазине можно очень просто. В первую очередь при подключении следует заняться подсоединением резонатора. Далее крепится выключатель и проверяется отрицательное сопротивление. В последнюю очередь соединяется конденсатор с выходными контактами резонатора.

Устраняем мерцание. Инструкция.

Мы отметили основные причины, которые могут приводить к миганию светодиодной лампы. Теперь посмотрим подробно, как устранить сложные причины, для чего и предоставим пошаговую инструкцию.

Как отключить подсветку в выключателе?

Если вы относитесь к тем счастливчикам, что приобрели выключатель с подсветкой, но перешли на светодиодные лампы – сочувствуем. Ибо редко два этих явления уживаются вместе. Самым простым, пользующимся популярностью решением является отключение подсветки. Как это сделать?

1. Обесточьте выключатель (весь дом).
2. Измерительным прибором проверьте наличие тока.
3. Кусачками откусите провода, которые подают питание к индикатору освещения.
4. Установите прибор обратно. Закрепите. Подайте электроэнергию.

Если после проделанных шагов светодиодные лампы также светятся после выключения или мерцают – просто смените выключатель.

1. Обесточьте выключатель или весь дом.
2. Проверьте наличие тока.
3. Выньте коммутирующий прибор из коробки на стене.
4. Извлеките все провода.
5. Прикрутите, зафиксируйте новый выключатель, включая провода.
6. Подайте ток, проверьте, получилось ли устранить неполадку с морганием светодиодной лампы.

Убираем ошибки из работы проводки

Самые частые ошибки, которые встречаются в работе проводки – две. Неправильное ее подключение и несоответствие параметров сети требованиям, заявленным производителем на упаковке ламы. Проверьте:

• Куда подведен фазный провод (к какому контакту, какой полярности). Наличие наведенного напряжения (параллельного кабеля);
• И если в первом случае проблема устраняется в два счета путем перестановки проводов местами, то во втором варианте вся проводка нуждается в ремонте.
• Моргает светодиодная лампа – либо стабилизируем конденсатором, либо усиливаем сопротивление резистором.

Как мы уже упоминали, одним из способов, устранения причины, по которой моргает лампа после выключения, является добавление в схему конденсатора или резистора.

Присоединить второстепенный элемент к светильнику, расположив его с тыльной самого выключателя или изнутри патрона:

• Шаг 1. Купите неполярный конденсатор, выдерживающий мощность 630-640 В. Именно он поможет стабилизировать ток. Самым лучшим решением станет металлопленочный конденсатор.
• Шаг 2. Если укрепляете патрон – нужно купить резистор, мощность которого будет зависеть от суммы мощности всех гнезд. Попробуйте начать с 25% дополнительного сопротивления к существующему резистору. Если проблема не будет решена – увеличьте до 50%. При наличии на выключателе двух или нескольких кнопок – следует приобрести к каждой отдельный резистор или конденсатор. Правда, учитывайте и риски, ведь конструкция получается уже довольно пожароопасной.
• Шаг 3. Проверьте, чтобы ни один из добавленных элементов не соприкасался с самим корпусом или проводом.

Вопрос – почему мигает светодиодная лампа, решен!
Мы выяснили, почему моргают светодиодные лампочки, и совсем неважно, находятся лампы в выключенном состоянии или включенном. Дали четкую инструкцию, что заменить, добавить, купить заново

Самое важное, помните, мерцание ламп способно навредить не только вашей нервной системе, но нанести непоправимый вред зрению. Правильно делайте выбор, не экономьте на своем здоровье!. Параметры пульсации, указанные производителем, позволят понять, насколько сильный вред такой прибор освещения способен принести здоровью ваших глаз

Параметры пульсации, указанные производителем, позволят понять, насколько сильный вред такой прибор освещения способен принести здоровью ваших глаз.

Встретить выключатель со светодиодной подсветкой сегодня можно практически в каждом доме. Пользоваться таким выключателем в темнее время суток значительно более удобно, но, с появление люминесцентных и светодиодных ламп, с этими «удобными» устройствами стали возникать проблемы.

Некоторые современные лампы, подключенные через настенный выключатель с подсветкой, мигают, несмотря на то, что свет находится в выключенном состоянии. Неприятный для глаза эффект моргания возникает вследствие замкнутой электрической цепи, образованной резистором со светодиодом (или резистором и неоновой лампочкой) и схемой преобразователя питания светодиодной или люминесцентной лампы.

Избавиться от мигания в лампе на 220В можно несколькими способами, об этом уже . В данной статье рассмотрим самый простой и надежный вариант более детально. Он заключается в удалении подсветки из выключателя. Так как отключить подсветку в выключателе? Обо всем по порядку.

Варианты использования ламп подсветки

В качестве примера рассмотрим варианты использования ламп подсветки в изделиях «Легранд»

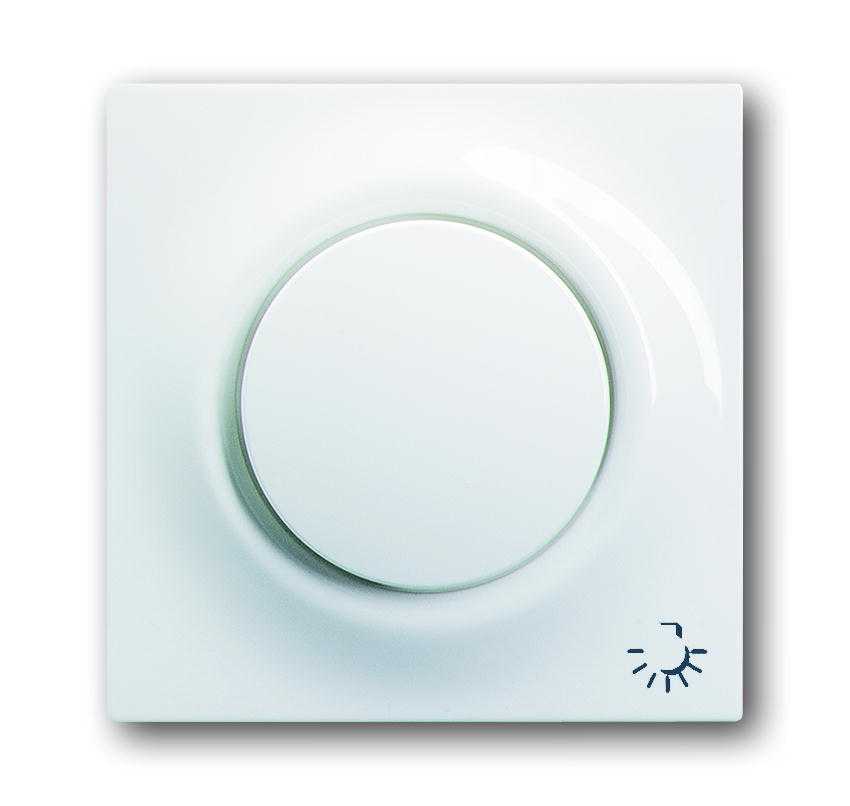

Режим подсветки на иллюстрации обозначен рисунком месяца, установка выключателя с индикацией работы — изображением лампочки.

Одноклавишный выключатель с ночной подсветкой подключен по классической схеме: лампочка на контактах L. Для индикации работы, на лампу подсветки необходимо завести рабочий нуль.

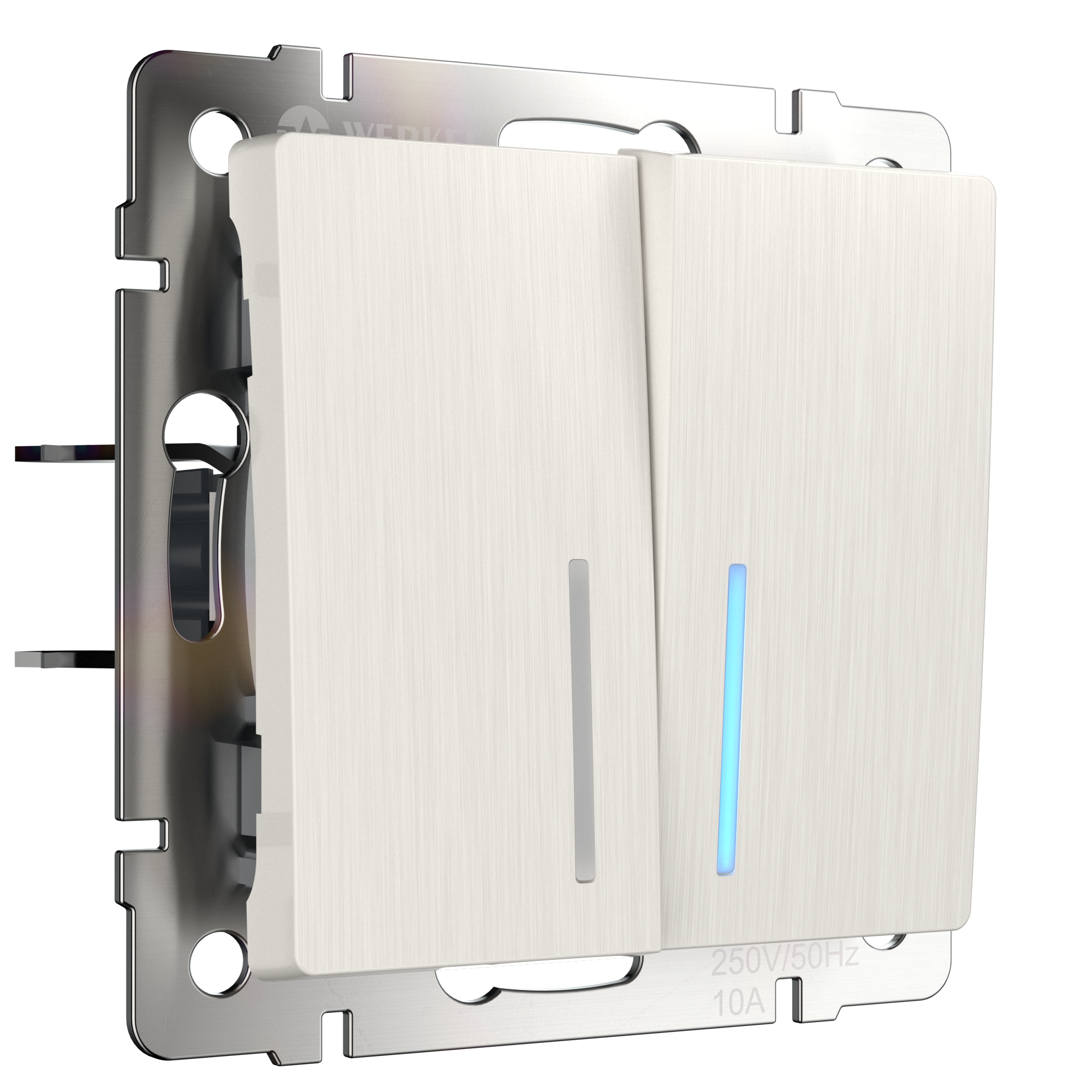

Подключение двухклавишного выключателя выполняется аналогично. На каждую рабочую линию предусмотрена отдельная индикаторная лампочка. Схема обеспечивает раздельную индикацию двойного выключателя, каждая подсветка работает для своей линии.

Так же точно работает и выключатель трехклавишный. Только индикаторов будет уже три. Кстати, это еще один довод для противников подсветки: трехклавишник в режиме индикации тратит энергии в 3 раза больше, чем двойной выключатель.

Проходной выключатель тоже может работать с подсветкой. Только схема включения будет иная. Индикатор подключается к тем контактам, которые будут разомкнуты при положении клавиши «вниз». В результате, если вы включаете свет одним из «проходников», на нем гаснет подсветка.

При использовании подсветки в качестве индикации работы лампы, индикатор подключается со стороны светильника, и на него заводится отдельный рабочий нуль. Вне зависимости от положения «проходников», при включении освещения загорится индикатор.

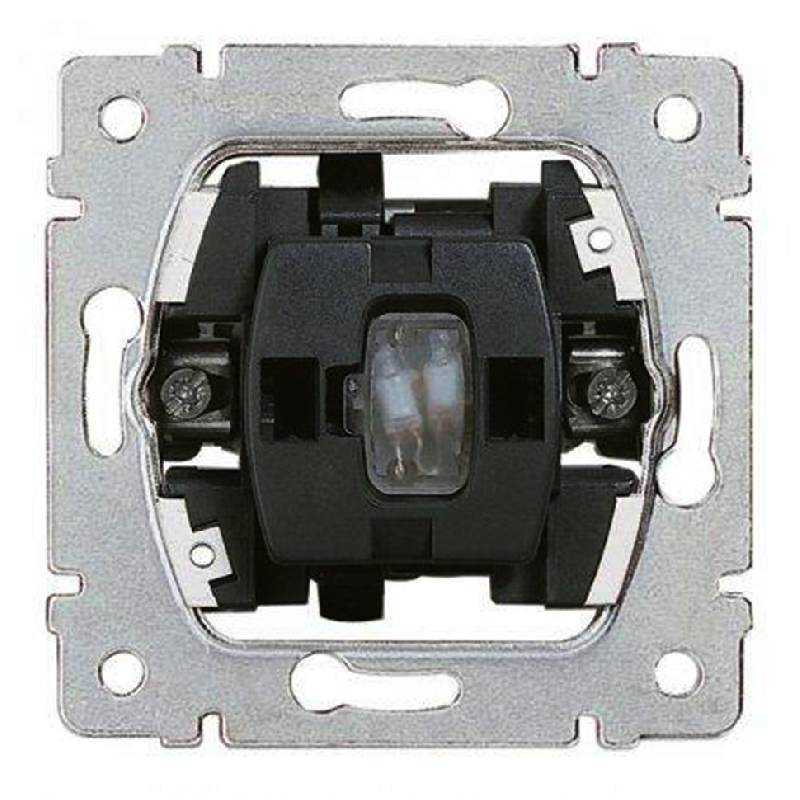

Legrand продает лампы подсветки отдельно. По сути — это обычный светодиод с гасящим резистором и обратным диодом, упакованный в термоусадочный кембрик.

Если нет желания переплачивать за логотип на ценнике, можно изготовить запасной индикатор самостоятельно. Схема простая: для того, чтобы через LED элемент не протекал обратный ток (у нас в сети переменное напряжение, полярность меняется с частотой 50 Гц), устанавливается обратный диод (типа Д226). А поскольку падение напряжения на светодиоде 2–3 вольта (в зависимости от цвета), в цепь устанавливается токоограничительный резистор. Схема и номиналы деталей на иллюстрации:

Таким индикатором можно оснастить любой выключатель, главное — чтобы свет пробивался через пластик.

Как установить выключатель с подсветкой — разобрались, теперь будем бороться с паразитными засветками. Ушлые мастера уже предлагают в продаже некие модули, которые подключаются параллельно экономкам и LED лампам.

По сути, это обычные нагрузочные резисторы. Они действительно блокируют нежелательное свечение, при этом расходуя энергии столько-же, сколько маломощная лампа накаливания. То есть, свет у вас выключен, а счетчик продолжает мотать.

Чтобы «подружить» выключатель с подсветкой и светодиодные (экономные) лампы, нужен проходной переключатель.

Вы подключаете на один выход рабочую лампу, а на второй — индикатор с отдельно заведенным рабочим нулем. При этом фаза работает только на одного потребителя: либо на основную лампу, либо на индикатор. Никакого паразитного свечения не может быть в принципе.

Да, схема включения более сложная (придется тянуть нулевой провод). Но за комфорт использования надо платить. Электроэнергия расходуется минимальная, мощность не более 1 ватта.

Лампа «Панасоник»

Компании «Панасоник» на 7 Вт светодиодная лампа с выключателем и подсветкой (описание указано в инструкции) подключается к сети 220 В при помощи модульных переходников. В данном случае транзисторы можно использовать различные. Если говорить про двухконтактные выключатели, то подсоединение диффузора происходит через первую фазу. Однако перед этим в обязательном порядке проверяется отрицательное сопротивление в цепи.

Также многие специалисты советуют рассматривать вариант с триггерами. Однако подходят они больше всего для трехконтактных выключателей. В данной ситуации дополнительно потребуется фильтр. В первую очередь для подключения лампы заготавливается переходник. Следующим шагом к нему подключается транзистор. Далее останется лишь использовать непосредственно триггер. Фильтры в данном случае устанавливать запрещается. Иначе отрицательно сопротивление в цепи может достигать 50 Ом.

Пошаговая инструкция по установке в выключатель подсветки

При выполнении работ с выключателем необходимо отключить подачу электроэнергии!

Неоновые лампочки бывают с цоколем и без цоколя, у которых выводы выходят прямо из стеклянной колбы. Поэтому и способ их монтажа несколько отличается.

Установка в выключатель неоновой лампочки с гибкими выводами

Как правило, длины выводов у неоновой лампочки (неонки) или светодиода недостаточно для непосредственного подключения к клеммам выключателя и поэтому их надо удлинить отрезком медного провода. Эля этих целей подойдет как одножильный, так и многожильный провод любого сечения. Соединение провода с выводом лучше всего выполнить пайкой.

Перед пайкой выводы неоновой лампочки и концы проводника необходимо зачистить от окислов и залудить с помощью паяльника припоем. Затем примкнуть на длину не менее 5 мм и пропаять припоем.

Затем место пайки и вывод неоновой лампочки нужно заизолировать, надев на них изоляционную трубку. Можно просто навить пару витков изоляционной ленты.

Для удобства пайки конец припаянного проводника формируется с помощью круглогубцев в колечко и закрепляется на вывод выключателя.

Клавиши или крышки настенных выключателей обычно делают из белой пластмассы и свет от неоновой лампочки (неонки) или светодиода хорошо через них проходит. Его достаточно для видимости клавиши выключателя в темноте. Поэтому сверлить отверстие в выключателе против места установки подсветки не нужно.

Далее ко второму выводу неоновой лампочки припаивается резистор, а к резистору еще один отрезок провода необходимой длины для подключения ко второму выводу выключателя.

На припаянный резистор тоже надевается изоляционная трубка или его изолируют изоляционной лентой. Конец вывода формируется в колечко и закрепляется на втором выводе выключателя.

Схема подсветки выключателя смонтирована, выключатель подключен к электропроводке, осталось только установить клавишу и работу можно считать законченной.

Установка в выключатель неоновой лампочки с цоколем

Использовать патрон для подсветки нецелесообразно, так как срок службы неоновой лампочки (неонки) больше срока службы выключателя, да и места в коробке мало. Поэтому целесообразнее присоединить цоколь к схеме с помощью пайки.

Для этого нужно снять с проводов изоляцию, залудить оголенные концы и сделать небольшие петельки. Затем припаять к местам пайки выводов лампочки на цоколе.

К проводу, отходящему от центрального контакта цоколя, на расстоянии 2-3 см припаивается резистор. Выводы резистора нужно укоротить и сделать на концах петельки для провода. Ко второму выводу резистора тоже припаивается провод.

Резьбовую часть цоколя и резистор необходимо заизолировать. Это можно сделать с помощью термоусаживающейся трубки, изолирующей ленты или предлагаемым мною способом.

Многие хорошо поливинилхлоридную (ПВХ) трубку, которую часто применяют для изоляции проводов. Чтобы отрезок трубки (кембрик) не сползал, внутренний диаметры должен быть чуть меньше, чем изолируемая пайка. Всегда возникают сложности с поиском кембрика подходящего диаметра.

Но если кембрик подержать минут 15 в ацетоне, то он делается эластичным и легко надевается на деталь, превышающую его внутренний диаметр в полтора раза. Так я изолировал в далеком прошлом лампочки в самодельной новогодней гирлянде.

После испарения ацетона, кембрик опять возвращает свой исходный размер и плотно обтягивает цоколь лампы. Снять кембрик уже не возможно, разве если повторно размочить ацетоном. Такой способ изоляции является аналогом термоусаживающейся трубки, только не требуется нагрева.

После проведения подготовительных работ подсветка размещается в коробке выключателя и подключается к его контактам.

Подключение через безконденсаторный переходник

Светодиодная лампа с выключателем (с подсветкой) через безконденсаторный переходник подключается с мощностью менее 6 Вт. В данном случае показатель светового потока не должен превышать 400 Лм. Резисторы в цепи используются, как правило, открыто типа. Если рассматривать модели с двухконтактными выключателями, то фильтры устанавливать нет необходимости. В первую очередь подбирается качественный триггер. Далее он подсоединяется сразу к выключателю.

Следующим шагом устанавливается регулятор. В данном случае параметр входного напряжения не должен превышать 200 В. Если лампа после подключения мигает, значит, чувствительность у нее сильно высокая. В этой ситуации многие специалисты рекомендуют все-таки использовать фильтры. Переходники в данном случае подключаются только через двухконтактные проводники. Также можно рассмотреть вариант с использованием волнового триггера. Однако подсоединить регулятор к цепи не получится.

Неоновый индикатор

Большинство моделей выключателя работают с лампочкой неонового типа. Как она выглядит? Лампочка выглядит как баллон из стекла, в котором находится неон. На расстоянии расположены электроды. В приборе небольшое давление. Если его измерить, то оно с трудом достигнет нескольких десятых долей столба. В подобной среде между деталями при подаче электрического тока происходит тлеющий разряд. Что означает это словосочетание? Молекулы газы подсвечиваются. Если учитывать, что модели между собой отличаются цветом данного наполнителя, то варианты могут быть самими разными: красными, сине-зелеными и так далее.

Конструкция

Цветовая температура светодиодных ламп

Если припаять вывод резистора к любому выводу лампы, можно собрать схему.

Собранная подсветка своими руками

Остается собранную схему подключить. Для этого при снятом корпусе выключателя вывод резистора подключается к одной клемме, а лампочки – к другой.

Схема работы неоновой подсветки

Теперь при выключенном положении клавиши, ток будет идти через схему (нижний рисунок), а так как ток ограничен сопротивлением, то силы его хватит, чтобы зажечь подсветку, но совершенно недостаточно для работы лампы освещения. При включении выводы схемы подсветки закорачиваются, и ток течет через выключатель, минуя подсветку, к лампе освещения (верхний рисунок).

Такую подсветку можно поставить в выключатель, в котором она не была предусмотрена изготовителем, при этом в клавише включения не обязательно сверлить отверстие. Материал, из которого делают клавиши, легко просвечивается, и в темноте выключатель довольно хорошо виден, поэтому сверлить отверстие для лампочки не обязательно.
