Диммер не регулирует яркость освещения — в чем причина

Как починить поломку

Сейчас поступим следующим образом – рассмотрим основные неисправности диммеров и сразу же предоставим советы по ремонту своими руками.

Если устройство не включает свет, для начала проверьте предохранитель, установленный под декоративной крышкой. При перепадах напряжения он может перегореть, защитив остальные элементы схемы от выхода из строя. Заменить предохранитель не составит труда, тем более, что лидирующие производители диммеров (шнайдер, легранд) в комплекте вкладывают запасной предохранитель, как показано на фото ниже.

Когда диммер не регулирует яркость освещения, не выключается и не включается после перегорания лампочки в светильнике, нужно переходить к более серьезному ремонту, т.к. скорее всего, не работает симистор — сгорел при коротком замыкании. Данный элемент схемы можно постараться самостоятельно заменить, для этого нужен паяльник и соответственно навыки работы с данными инструментом. Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой. Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать самодельную мини дрель и самодельный паяльник.

Если Вы используете светорегулятор с обычными энергосберегающими лампочками, рекомендуем как можно быстрее поменять лампы на специальные, т.к. нельзя использовать неподходящие экономки.

Ну и последнее – если не только диммер не работает, но и обычный клавишный выключатель не включает свет, значит проблема в самой электропроводке. Возможно где-то коротят провода, а возможно проблема в неисправности самой люстры. Тут уже нужно брать мультиметр и прозванивать все участки цепи.

Вот, собственно, и все основные причины неисправности устройства. Надеемся, что теперь Вы знаете, почему не работает светорегулятор и главное – как отремонтировать диммер своими руками! Напоследок хотелось бы отметить, что данные устройства очень чувствительны и в связи с существующими проблемами с перепадами напряжения их использовать без стабилизаторов крайне не рекомендуется!

Проблема регулирования света

Как уже отмечалось выше, каждая светодиодная лампочка без возможностей диммирования некорректно работает при изменении напряжения на входе. Помимо мерцания и невозможности тонкой настройки, лампа просто не включится, если напряжение не будет соответствовать заданному уровню.

Диммирование светодиодных ламп предусматривает изменение синусоиды напряжения за счет отделения части полуволны. Следствием этого становится появление «мертвых зон», которые некорректно обрабатываются драйвером. В результате лампа отзывается на недостаток входного сетевого напряжения неправильной работой.

Также следует отметить большое разнообразие электронных схем диммеров и драйверов. Из-за отсутствия стандартизации появляется проблема несогласованности. Все устройства характеризуются разным порогом срабатывания на минимальное напряжение. Если при включении диммер дает 60 В, то лампа покажет лишь третью часть номинала, а пределы регулирования будут колебаться от 30 до 100 %. При всем этом у отдельных видов диммируемых источников света минимальный порог яркости составляет всего 5 %. В результате возможны следующие неполадки:

1. Драйвер не работает.
2. Драйвер испускает неприятный звук на высоких частотах.
3. Максимальный уровень напряжения на выходе в диммере составляет 210 В, что не позволяет получить предельный показатель яркости.
4. Перебои в функционировании диммера из-за несовместимости со схемой светодиодной лампы.
5. Кратковременная (до одной секунды) вспышка при включении прибора.

Подключение светорегулятора

Существует несколько схем подключения диммера.

Схема светорегулятора с выключателем

В описываемом случае светорегулятор устанавливают перед диммером в фазовый разрыв. Выключатель управляет подачей тока. Схема подключения показана на рисунке внизу.

От выключателя ток направляется на диммер, а оттуда — на лампочку накаливания. В результате регулятор определяет нужный уровень яркости, а за включение и выключение цепочки ответственен выключатель.

Схема хорошо подходит для спален. Выключатель ставят около двери, а диммер — у кровати. Так достигается возможность управления светом прямо из кровати. При выходе человека из комнаты освещение гаснет, а при возвращении в комнату свет загорается с теми характеристиками, которые были заданы диммером.

Схема подключения с двумя диммерами

В этой схеме присутствуют два плавных выключателя света. Они вмонтированы в двух местах одного помещения и по своей сути являются проходными выключателями, управляющими отдельно взятыми осветительными приборами.

Схема сопряжена с подводкой трех проводников к распредкоробке от каждой точки. Для подключения диммеров выполняют соединение перемычками первых и вторых контактов в диммерах. Затем к третьему контакту первого светорегулятора подводится фаза, уходящая к осветительному прибору через третий контакт второго диммера.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

Вариант исполнения

Ну и последнее, о чем хотелось бы рассказать — как выбрать модель светорегулятора. На сегодняшний день существуют не только классические поворотные диммеры, но и клавишные, поворотно-нажимные и даже сенсорные. Помимо этого регуляторы освещения могут быть модульные (для установки в распределительном щитке), моноблочные (стандартный) или же для установки в в монтажную коробку скрытым способом. Вкратце рассмотрим особенности каждого варианта исполнения.

Поворотно-нажимной регулятор света способен запоминать настройки (выставленный уровень освещения), т.к. включение и выключение осуществляется за счет нажатия на поворотную ручку, за счет которой и настраивается нужная яркость ламп.

Клавишные модели работают немного иначе — регулировка света осуществляется путем удержания самой клавиши определенное время (как правило, 3 секунды). Не менее удобный вариант для управления светом.

Ну и современные сенсорные модели регулируют яркость лампочек за счет прикосновения пальцем к сенсору. Очень удобно, однако за сенсорный светорегулятор придется заплатить значительно больше, поэтому решать вам, выбрать такой вариант или лучше отдать предпочтение классической модели.

Если говорить о способе установки, модульные диммеры применяются для управления лампами накаливания или же галогенными источниками света при условии использования понижающих трансформаторов. Такую модель можно выбрать для включения света на лестницах и в длинных коридорах. Аналогичная область применения и у светорегуляторов, устанавливаемых в монтажную коробку. Все же классический вариант исполнения наиболее удобный, его мы и рекомендуем выбрать для управления светом в комнатах.

Напоследок рекомендуем просмотреть полезные видео обзоры, в которых также предоставлены советы по выбору регулятора освещения для дома и квартиры:

Теперь вы знаете, как выбрать диммер по мощности, типу лампочек и конструкции, а также какие виды светорегуляторов существуют. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

• Какие бывают выключатели света
• Как подключить диммер своими руками
• Как выбрать розетки и выключатели

Установка регулятора яркости света Fibaro FGD211 с выключателем

Особенность этой модели в том, что она совместима с системой «умный дом» и управляется с компьютера. Есть устройства, управляющиеся с регулятором, установленным в удобном месте.

Диммеры, которые устанавливаются в монтажную коробку к выключателю тоже ставятся в разрыв фазного провода, но сам процесс их установки немного отличается. Все также снимается выключатель, находим фазу, провод маркируем. Далее берем диммер, соединяем перемычкой (отрезком медного провода в оболочке) клеммы 0 и N. К контактам S1 и Sx подсоединяем отрезки проводов длиной 7-10 см.

К диммеру подключили проводники и поставили перемычку

Следующий шаг — подключение регулятора к проводке. Фазный провод устанавливаем на разъем с буквой L, нулевой — на N. Подключенное устройство заправляем в монтажную коробку (провода подгибаем).

Подключаем регулятор к питанию

Далее провода, установленные ранее в гнезда S1 и Sx, соединяем с клеммами на выключателе (порядок любой).

Подключаем выключатель

Рамку выключателя прикручиваем на место, затем надеваем лицевую накладку и клавиши, программируем систему и проверяем работу.

Если потребуется подключить диммер с управлением от кнопки, в нем будут еще два контакта, к которым надо будет подключить выносную кнопку.

Типы используемых ламп

В быту используется несколько типов ламп освещения:

• Обычные лампы накаливания;
• Галогенные лампы;
• Люминесцентные (экономки);
• Светодиодные.

Каждый тип ламп требует своего подхода к регулировке. Для ламп накаливания и галогенных регуляторы не отличаются. Основной критерий выбора состоит в учете возможной коммутируемой мощности ламп и подключаемого регулятора.

Основная часть регуляторов предназначена для управления лампами накаливания, поскольку здесь наиболее просто манипулировать регулировкой. Обычно используется симисторный метод управления с отсечкой части синусоиды переменного тока.

Недостатком ламп накаливания является тот факт, что при снижении напряжения понижается температура спирали, и спектр излучения смещается в красную область.

Изменение яркости светодиодных источников света встречает ряд затруднений, в частности такие:

• LED элементы имеют узкий диапазон допустимых значений токов и, соответственно, малые пределы регулировки. При их превышении светодиод выходит из строя, а при значительном снижении просто перестает излучать световую энергию, поскольку имеет некоторое пороговое значение открытия;
• LED лампы выпускаются в трех вариантах питания:

1. Непосредственно от сети переменного тока 220В;
2. Через понижающий трансформатор;
3. При помощи постоянного тока.

Светодиоды для включения в сеть 220В имеют собственный драйвер, поэтому использование обычного диммера невозможно. Трансформатор низковольтных ламп нельзя подключать к регулятору по той причине, что выходное напряжение отличается от синусоидального, на работу в котором рассчитан трансформатор.

Единственно возможный вариант управления – использование широтно-импульсной модуляции. Здесь регулируется не уровень напряжения, а длительность подаваемых импульсов. Это стало возможным благодаря тому, что светодиоды не имеют задержки на включение и могут работать при подаче импульсов сколь угодно малой длительности. Чтобы не было заметным мерцание, частота следования импульсов питания делается высокой. Диммеры, работающие по такому принципу, имеют специальную маркировку и требуют для управления LED лампы, которые могут использоваться в регулируемых системах освещения.

LED диммер

Важно! Специальные модели LED ламп имеют особые драйверы для питания от сети 220В при помощи классических диммеров. Данные драйверы сами выполняют широтно-импульсную модуляцию, в зависимости от уровня питающего напряжения

Не существует регуляторов, предназначенных для регулировки яркости люминесцентных ламп. Это связано с особенностями их работы и включения:

• Для поджига разряда требуется импульс высокого напряжения, который вырабатывается пускорегулирующей аппаратурой лампы;
• Дуговой разряд работоспособен в узком диапазоне режима питания.

Области применения

Это устройство используется для создания необходимой атмосферы в помещении за счет изменения яркости освещения. Такие аппараты часто имеют таймер, позволяющий регулировать время включения и отключения света.

Кроме того, часто диммеры используются при установке управляемой гибкой системы освещения. Данное приспособление применяется, когда требуется регуляция яркости освещения, но при этом не должно выделяться большое количество тепла.

Установка диммера требуется при обустройстве системы освещения, которая будет менять цвет свечения или создавать другие световые эффекты. Нередко диммеры устанавливаются в помещениях кафе, ночных клубов, пабов и в других помещениях общественного пользования.

Монтаж выключателей

По габаритам светорегулирующий выключатель напоминает стандартное устройство для включения и выключения света. Установка диммера осуществляется с применением специальных лапок в разрыв осветительной цепочки. Основное требование к установщику — соблюдать полярность.

На рисунке ниже изображена схема подключения диммера.

О том, как подключить два диммера можно узнать из следующей схемы.

Если предстоит установка диммера вместо выключателя, понадобится вначале демонтировать модель старого образца. Но еще до этого следует обесточить электросеть и проверить отсутствие напряжения с помощью индикатора. Чтобы снять старый выключатель, берем отвертку и отвинчиваем винты монтажных лапок. После этого удаляем панель устройства. Затем ослабляем винты на клеммах и отсоединяем выключатель от проводов.

Следующий этап — установка диммера. Монтаж осуществляется в порядке, обратном описанному выше при демонтаже. После установки диммера в подрозетник фиксируем его винтами и ставим декоративную рамку. При необходимости регулировки освещения в нескольких местах понадобятся дополнительные диммеры и монтаж подрозетников с прокладкой к ним кабеля.

Преимущества регулируемых светильников

Модели, которые имеют возможность изменять яркость светового потока, обладают рядом преимуществ перед светильниками, имеющими только два режима — включен или выключен.

1. Возможность изменять яркость в зависимости от наличия естественного света. Часто бывает, что в дневное время суток солнечного света не хватает, например из-за повышенной облачности. Но и включать свет на полную мощность не требуется. В этих случаях хороши регулируемые светильники.
2. Экономия электроэнергии. Если осветительный прибор работает на малую мощность, он потребляет меньше электроэнергии.
3. Функция ночного света. Нет необходимости устанавливать дополнительную подсветку, которая будет гореть по ночам. Один прибор справится с функцией основного освещения вечером и будет служить фоновой подсветкой ночью.
4. Создание романтической атмосферы. Приглушённый мягкий свет в спальне настроит на романтический лад, особенно если в светильник встроены цветные светодиоды.
5. Яркий свет повышает работоспособность человека, в то время как мягкий, приглушённый обладает релаксирующим действием. После тяжёлого рабочего дня, перед сном можно уменьшить яркость люстры и постепенно настраиваться на сон.
6. Если ребёнок боится засыпать с выключенным светом, то можно оставлять в его комнате горящий ночник, постепенно уменьшая яркость. Таким образом, ребёнок будет постепенно привыкать к сумеркам и избавляться от фобии.

Регулируемые светильники — функциональное дизайнерское решение для подсветки жилых и общественных помещений. Осветительный прибор, имеющий несколько режимов работы или возможность плавного изменения мощности источника света, — необходимый элемент для обустройства «умного» дома.

Совместимость светодиодных лампочек с диммерами

Светодиодная осветительная продукция на сегодняшний день представленная разнообразными изделиями:

• отдельные светодиоды;
• светодиодные ленты;
• светодиодные лампы.

Разнообразие светодиодной продукции

Светодиодная лампа представляет собой отдельное устройство, которое является стандартизированным специально для подключения в уже существующую электрическую сеть.
Светодиодные лампы обладают следующими характеристиками:

• стандартный цоколь: тип G, типа E – резьбовой (E14 и E27), тип MR;
• работать может от стандартной электрической сети 50 Гц, 220 В без использования специальных и дополнительных приспособлений;

Строение светодиодной лампы

Светодиодная лампочка в своем составе имеет следующие компоненты:

• рассеиватель;
• светодиоды, которые смонтированы на специальной плате;
• драйвера, благодаря которым обеспечивается необходимый режим работы источника света;

• системы, через которые происходит охлаждение изделия в ходе его работы;
• стандартный цоколь;
• вентиляционные отверстия.

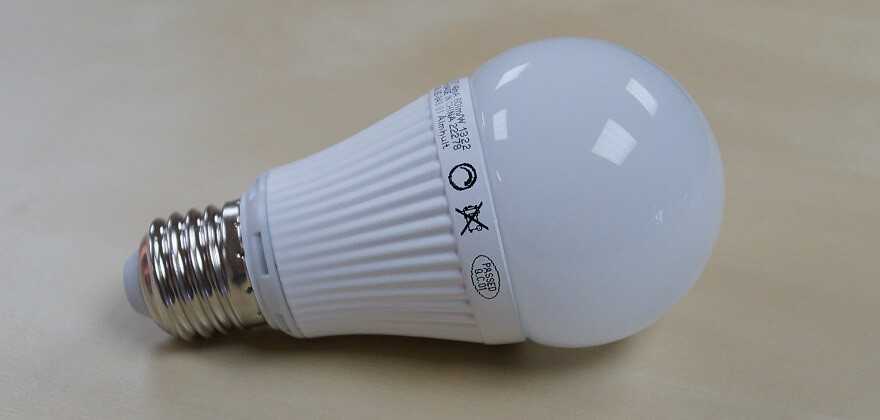

Чтобы осуществлять регулирование уровня яркости в обычной системе освещения, многие ведущие производители выпускают специальные светодиодные лампочки. На упаковке такой продукции всегда имеется надпись — «регулировка яркости» или «диммируемая».

Упаковка лампочки, работу которой можно регулировать

Такие источники света работают по обычной схеме, но их драйвер способен реагировать на поведение стандартного диммера. Когда осуществляется поворот ручки, драйвер начинает генерировать импульсы тока, обладающие большим или меньшим коэффициентом заполнения. Таким образом можно настроить яркость света на 10 %. Именно с такой яркостью будет загораться лампочка при включении диммера.
Данная продукция стоит немного дороже, чем обычная. Но зато она обладает дополнительными возможностями, которые будут не лишними в качественной системе подсветки.
