Трехфазная схема распределительного щита

Селективное УЗО. Схема щита

Следующим в схеме щита после вводного автомата, может стоять селективное УЗО. Почему я написал “может”, потому что по правильному селективное УЗО должно стоять в щите учета, т.е. в начале линии. Но часто бывает, что возможности в щит учета его поставить нет, т.к. или места уже в щите на столбе не хватает, или щит опечатан, или просто заказчик не хочет ставить дорогой прибор вне дома.

Уставка селективного противопожарного УЗО для дома или квартиры выбирается 100 или 300мА.

Вывод: Селективное УЗО ставить необходимо, резервная защита еще никогда не была лишней, особенно, если щит собран на китайских приборах и особенно, если у вас пожароопасный деревянный (брусовой, бревенчатый или каркасный дом). К тому же в частных домах, когда селективное противопожарное УЗО стоит в щите учета, то только оно одно защищает вводной кабель от утечек тока.

Несколько последних штрихов

Я придерживаюсь мнения, что даже если мастер самостоятельно собрал распределительный щит и назубок помнит, какой автомат за какую область отвечает, эту информацию стоит продублировать на лицевой панели. Ведь не факт, что все неисправности будут возникать только тогда, когда я дома. Человеку свойственно иногда менять работу, уезжать в командировки… да мало ли что? Именно поэтому я решил распечатать на компьютере бирки для лицевой панели. Напечатаны они были на простой бумаге, после чего просто проклеены скотчем. Получились как ламинированные. Теперь я уверен, что любой нанятый электромонтёр без труда разберётся, какой автомат отключить без снятия напряжения с исправных розеток и освещения.

Теперь остаётся только установить распределительный щиток на место, подвести к нему провода, уходящие на квартиру, подключить питание и наслаждаться ощущением удовлетворённости от проделанной работы.

Внешний вид распределительного щитка после окончания всех работ

Компоненты электрического щита

Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.

Автоматические выключатели

Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.

УЗО и диффавтоматы

Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.

Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.

Реле контроля напряжения

Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.

Шины заземления и зануления

Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.

Гребенчатая шина

Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.

Прочее оборудование

В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.

Выбор схемы питания однокомнатной квартиры

Схема питания всей квартиры от одной группы

• Если суммарная мощность всех наших электропотребителей не превышает 25А, то мы можем организовать питание всех потребителей от одной группы. Это наиболее простой и дешевый вариант, который наверняка и был реализован в вашей квартире еще на стадии строительства. Только выполнялся он, скорее всего, из алюминиевого провода. К его недостаткам можно отнести:
  1. Более низкую надежность схемы. Ведь в результате повреждения электропроводки на любом участке обесточится вся квартира.
  2. Сильная зависимость от работы мощных электроприборов (например, электронагревателей или бойлеров).
  3. Большее количество распределительных коробок в каждой комнате.

Обратите внимание! Для питания мощных электроприборов лучше выполнить отдельную группу со своим автоматическим выключателем и при необходимости своим УЗО

• Так как такая схема электропроводки однокомнатной квартиры не предполагает отдельного распределительного щита, то подключившись к автомату после счетчика, вы тянете питающий провод по всей квартире. Согласно наших расчетов это должен быть медный провод с сечением не менее 2,5 мм 2 или его алюминиевый аналог. В местах подключения розеток и выключателей вы делаете распределительные коробки, в которых подключаетесь к питающему проводу.
• Для уменьшения количества распределительных коробок, которые снижают надежность нашей схемы, целесообразно подключать в каждой коробке сразу несколько электропотребителей. Все электрические подключения потребителей должны выполняться параллельно питающему проводу.

Вариант схемы питания квартиры от одной группы

Схема питания однокомнатной квартиры от нескольких групп

• Если суммарная расчетная нагрузка на вашу однокомнатную превышает 25А, то любая инструкция по электроснабжению укажет на необходимость разделения нагрузок на группы. Кроме того разделение на группы часто выполняют, даже если суммарная нагрузка не превышает 25А. Делается это с целью выделения отдельной линии на крупный источник потребления энергии или в целях повышения безопасности и удобства электроснабжения.
• Группы обычно образуются в зависимости от характера нагрузок (например, освещение отделяется от розеток) либо по требуемой степени защищенности (например, группу электроснабжения ванной комнаты и кухни оборудуют УЗО, а группу питающую комнату и прихожую комнату — нет). Количество групп ограничивается только вашими финансовыми возможностями и целесообразностью.
• К недостаткам разделения питания квартиры на несколько групп можно отнести следующие:
  1. Удорожание суммарной стоимости схемы разводки. Причиной этого является использование большего количества материалов.
  2. Если выполняется монтаж скрытой проводки с разделением на группы, то для прокладки питающих линий потребуются значительно более глубокие штробы. Поэтому если вы выполняете работу своими руками, то трудоемкость такого процесса значительно выше.
  3. Необходимость монтажа распределительного шкафа в квартире.

Обратите внимание! При монтаже распределительного щита в квартире ,согласно п.7.1 ПУЭ, он должен быть оборудован в удобном для обслуживания месте, не иметь оголенных частей, закрываться на замок, располагаться не ближе 50 см от трубопроводов, быть изготовлен из несгораемых материалов, а автоматические выключатели должны быть установлены только на фазных проводах. Вариант электроснабжения квартиры с двумя группами

Вариант электроснабжения квартиры с двумя группами

При монтаже отдельных групп лучше выполнять их по очереди во избежание их случайного объединения. Кроме того следует соблюдать правила монтажа электропроводки, видео которых вы во множестве найдете в сети интернет.

Соблюдая наши нехитрые рекомендации по правилам расчета и выбора схемы электроснабжения однокомнатной квартиры, вы без труда смонтируете надежную и долговечную электросеть. При этом ее надежность и запас прочности будет отвечать самым высоким стандартам. А при качественном монтаже безопасность такой электросети будет отвечать всем нормам ПУЭ и не приведет к пожару или другим неприятным ситуациям.

Монтаж распределительного щитка

Установка распределительного щитка должна производиться опытным мастером. Она включает в себя два этапа: подготовительный и основной.

Первый этап состоит из следующих манипуляций:

• Проверяется наличие необходимых составляющих;
• Корпус устанавливается на выбранное место;
• Подготавливается вводной кабель, снимается верхний слой изоляции. Если проводка разветвлена и концов много, их необходимо промаркировать.

Второй этап подразумевает следующую последовательность действий:

• Устанавливается вводной автомат.
• Монтируется нулевая планка, куда подсоединяются провода с нулевой фазой, кроме тех, которые подключаться через УЗО.
• Устанавливается счетчик (если он будет располагаться внутри квартиры).
• Устанавливается общее УЗО для противопожарной защиты. В итоге получается входная группа, включающая в себя вводной автомат, счетчик и УЗО.
• Устанавливаются линейные автоматы. Они закрепляются на DIN-­рейке, после чего подсоединяются друг к другу гребенкой. Соединение производится через верхние клеммы, нижние используются для кабелей.
• Устанавливаются линейные УЗО на группы. Аппарат может быть установлен на контур подключения с одним прибором (чаще всего стиральной машиной) или на несколько групп, например, на свет и розетки в определенной комнате. Через УЗО также подключаются линейные аппараты, дополнительно на эту группу должна быть установлена нулевая шина.
• Устанавливаем заземляющую шину и подключаем к ней PE-провода от кабелей нагрузки. Если контур заземления не предусмотрен, защитные провода можно подключить к шине заземления, но делать это следует на общем щите в подъезде или на РП. Это позволит разделить защитный и рабочий ноль.
• После установки и соединения всех элементов друг с другом и шинами, подключается вводной кабель. При однофазной сети у него будет три жилы: фаза, ноль рабочий и ноль защитный, при трехфазной жил уже будет пять – три фазы, ноль и защитный проводник. Фаза подсоединяется к вводному автомату, защитный ноль – к защитной шине, рабочий ноль – к нулевой шине. Далее фаза подключается к первому линейному автомату. При выходе фаза подключается к нагрузочному кабелю домашней сети. Если установлены дополнительные УЗО, фаза и ноль «раздаются» через них с применением нулевых шин.
• После подсоединения питающего кабеля клеммники счетчика должны быть запломбированы инспектором.

Подготовительные мероприятия

Выбор основных параметров электрической сети вашей квартиры

• Выбор сечения и материала, из которого будет выполнена электропроводка в однокомнатной квартире, и схема ее размещения во многом зависят от типа прокладки и суммарной мощности всех подключаемых приборов. Поэтому, прежде всего, нам следует составить план расположения розеток и сети освещения. При этом следует руководствоваться нормами «Правил устройства электроустановок» (ПУЭ) и элементарными понятиями удобства.

1. Установка выключателей в ванной комнате запрещена
2. В ванной комнате запрещена установка розеток без автоматов УЗО.
3. Выключатели в комнатах должны располагаться у двери со стороны дверной ручки.

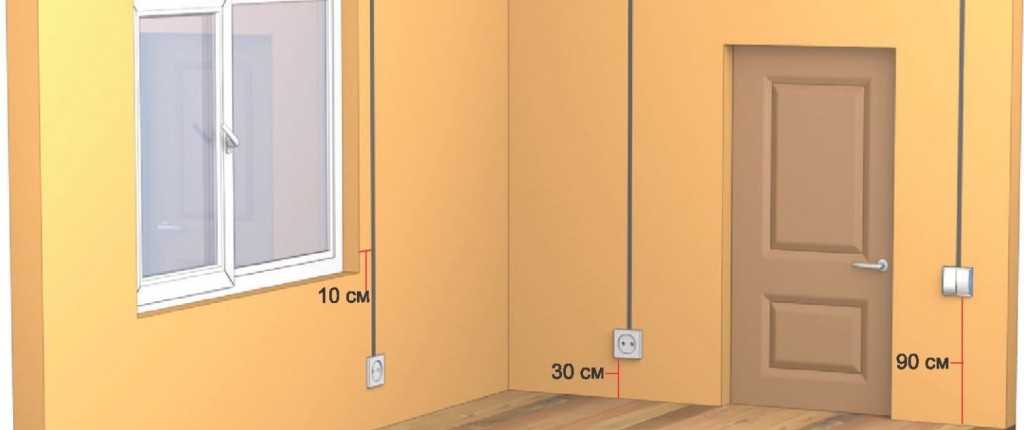

4. Розетки в жилых помещениях могут быть расположены исходя из удобства их использования. При этом рекомендуемыми величинами является высота от 0,3 до 1,8 метра.
5. Выключатели обычно располагают на высоте 0,6 – 0,8 м.

• Следующим важным шагом становится выбор схемы прокладки электропроводки. Может быть использован метод открытой проводки в коробах или скрытой проводки в стенах. Каждый из этих методов имеет собственные достоинства и недостатки. Так к достоинствам открытой проводки относится:
  1. Возможность монтажа без выполнения ремонта в комнате. Вы просто монтируете под потолком дополнительный короб, в который в дальнейшем укладывается проводка.
  2. Значительно сокращается время монтажа. Так при правильном подходе, в однокомнатной квартире всю проводку можно заменить буквально за один день.
  3. Легкость проведения ремонтных работ и последующего монтажа дополнительных электроприемников.

• А вот преимуществ у скрытой проводки несколько больше:
  1. Согласно ПУЭ, к скрытой проводке предъявляются значительно меньшие требования. Вследствие этого далеко не всегда необходимо использовать дополнительную защиту от механических и термических повреждений. Да и дополнительных коробов к ней покупать нет необходимости. Благодаря этому цена вопроса значительно ниже.
  2. У скрытой проводки при одинаковом сечении провода несколько выше допуски по номинально допустимым токам и токам перегрузки. Достигается это за счет более качественных показателей теплоотдачи.
  3. Скрытая проводка совершенно не портит внешний вид вашей квартиры и не забирает и так небольшое пространство квартиры.
• Исходя из всего этого, можно сделать вывод, что открытую проводку выбирают только в исключительных случаях. Например, когда ремонт уже выполнен, а проводку заменить забыли. Либо когда штробление стен крайне нежелательно из-за ветхости здания. В остальных же случаях оптимальным вариантом является хоть и более трудоемкий, но вариант скрытой проводки.

Расчет электрической сети однокомнатной квартиры

Прежде всего, нам необходимо рассчитать номинальную нагрузку всех ваших электроприемников. Для этого используем упрощенную формулу; где P – это номинальная мощность электроприборов, U – номинальное напряжение электросети (для однофазной сети это 220В), а I – номинальный ток нашей электросети.

• Исходя из этой формулы, электроприбор мощностью в 1кВт потребляет ток в 4,55 А. Для упрощения расчета и создания определенного запаса принимаем его равным 5А.
• При расчете вашей электрической сети учитывайте только реально возможные ситуации ее использования с максимальной нагрузкой. Не стоит рассчитывать исходя из того, что вы подключите сразу четыре 2кВт обогревателя в одной комнате. Ведь вероятность этого достаточно низкая. А схема электропроводки в квартире однокомнатной от такого расчета значительно усложнится и возрастет в цене.
• Теперь приступаем к выбору необходимого нам провода. Делать это следует согласно п.1.3 ПУЭ. Но учитывая, что наши нагрузки не велики и сверхточного расчета нам не надо, мы производим приблизительный расчет. Для этого принимаем, что сечение в 1 мм 2 медного провода имеет пропускную способность в 10А, а алюминиевого — в 5А.

Следующим определяющим для нас пунктом в ПУЭ становится п.6.2.2. Он гласит, что групповые сети внутреннего электроснабжения должны быть оборудованы автоматическими выключателями на номинальный ток не выше 25А. Исходя из этого, нам следует разделить нагрузки в квартире таким образом, чтоб поделить их на группы не более 25А каждая.

Как правильно подключить автоматы и УЗО

Перед началом работ по подключению автоматов необходимо подготовить все приспособления:

1. Монтажная рейка (иногда она имеется уже в комплекте с готовым щитком). В других же случаях потребуется самостоятельно отмерить нужную длину и отрезать ее ножницами по металлу.
2. Отвертка.
3. Кусачки.
4. Инструмент для зачистки проводов.

Подключение автоматов и УЗО — пошаговая инструкция

Шаг 1. Для начала на металлической DIN-рейке следует закрепить две шины: нулевую и заземления. Сделать это просто, необходимо вставить их одним концом, а потом защелкнуть.

Таким образом должны выглядеть шины после установки

Шаг 2. Теперь необходимо последовательно закрепить автоматы. В нижней части у них имеется специальная защелка, которую достаточно потянуть вниз, а затем закрепить автомат на рейке.

Поочередно необходимо закрепить на рейке каждый автомат

Шаг 3. Далее необходимо взять трехжильный кабель. Как правило, провод заземления имеет желтый цвет, ноль – голубой цвет, а фаза белый или розовый цвет (как в нашем случае).

Важно не перепутать провода кабеля питания

Шаг 4. Сперва нам следует подключить нулевой провод к нулевой шине. Делается это несложно — необходимо отверткой открутить болтик.

Здесь предусмотрено отверстие для кабеля различного сечения

Шаг 5. Теперь необходимо подсоединить к шине заземления желтый провод заземления.

Делается это таким же способом, как и в предыдущем варианте

Шаг 6. Следующим этапом нам понадобится закрепить питающий провод (розовый). Вопреки многочисленным мнениям, он всегда должен идти сверху. Следует подключить провод, но закручивать его сразу не стоит — причина в том, что придется тогда подавать питающий провод и на все остальные автоматы.

В этом шаге проводок подключают «наживую»

Шаг 7. Седьмой: необходимо вставить питающий провод в верхний автомат, а затем в то же отверстие вставить один конец дополнительной перемычки.

Теперь необходимо вставить перемычку в соседний автомат, а затем и в другой поочередно закручивая винты

Шаг 8

Теперь необходимо обратить внимание на последний дифференциальный автомат. На его корпусе, как правило, располагается схема подключения

Первый вход здесь будет обозначаться буквой N – это будет ноль, второй вход обозначается как I(L) – это будет фаза.

Шаг 9. Теперь стало понятно, что фаза находится на втором входе, значит, туда следует закрепить другой конец желтого проводка-перемычки. Закручиваем винт по аналогии с предыдущими вариантами.

Таким образом мы завершили подключение питающего кабеля, который идет от щитка

Шаг 10. Теперь необходимо подключить провода, которые идут от помещения. Сначала с их концов понадобится снять слой изоляции. Для зачистки концов на проводах используют специальный инструмент.

Здесь можно прокрутить винт и выставить толщину провода

Шаг 11. Здесь тоже следует подключить нулевой провод к соответствующей шине.

Открутить можно любой свободный болтик

Шаг 12. Теперь необходимо снова зафиксировать провод заземления.

Затягивать провод необходимо осторожно, не захватывая слой изоляции

Шаг 13. Теперь снизу мы фиксируем провод питания, который идет от электрического прибора.

Следующие проводки по такой же аналогии будут подключаться только снизу

Шаг 14. Теперь необходимо взять дополнительный проводок, подключить его к нулевой шине, а потом к первому входу на дифференциальном автомате.

Фиксируем провод в первом отверстии дифавтомата

Для чего нужна схема разводки?

Профессионалы, имеющие опыт разработки энергообеспечения справляются с задачей без особых трудностей. Но разводка проводов для новичка кажется неким искусством, основанном на научных знаниях. Делать все наобум или по старинке нельзя. Тогда после окончания ремонта интерьер будет испорчен лежащими шнурами, удлинителями, тройниками. Чтобы спрятать новые линии придется нарушать отделку. Но даже косметический ремонт стоит немалых денег. Поэтому первое, что нужно сделать, когда требуется уложить проводку в квартире своими руками от щитка до потребителей – разработать индивидуальную схему.

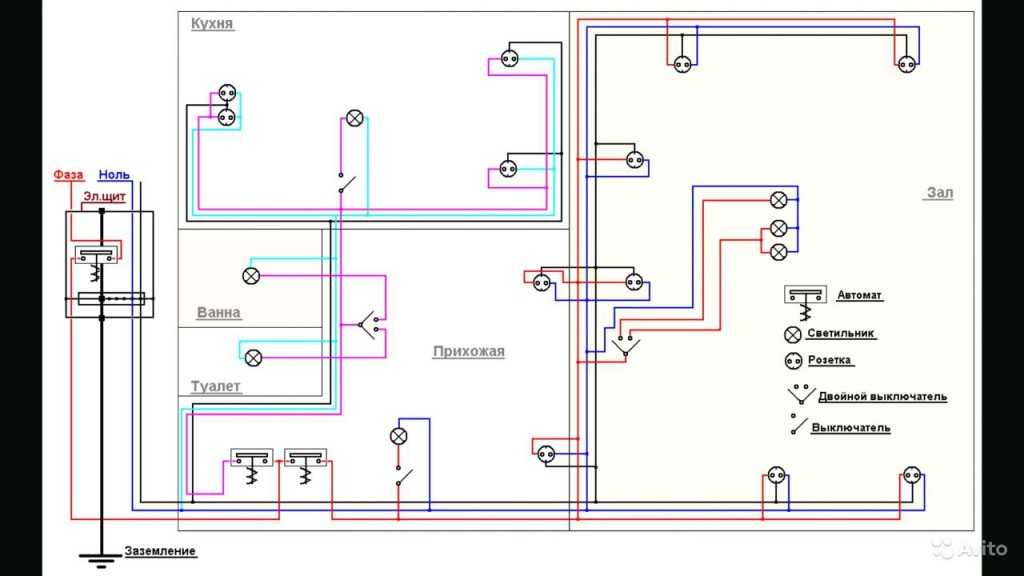

Это план (чертеж), где графически показано, где должно находиться определенное количество выключателей, розеток, осветительных приборов. Принципиальную схему разрабатывает каждый электрик, которому доверили работы. Однако разводка электропроводки может быть реализована и собственными силами. Главное правильно рассчитать планируемую нагрузку, а кабели разделить на группы. Система должна включать счетчик учета расхода электроэнергии. Также потребуются приборы защиты, заземление, если в многоквартирном доме это запроектировано изначально.

Если рассматривать составные части, то для устройства электропроводки в квартире своими руками потребуется:

1. Автоматические аппараты защиты. Они устанавливаются в электрощитовой. Цель – защитить электроприборы, здоровье жильцов и целостность имущества от последствий короткого замыкания и скачка напряжения.
2. Провода. Они должны быть изолированными, отличаться по цвету и иметь достаточное сечение, чтобы выдерживать максимально допустимую нагрузку. Для этого придется сделать расчеты в зависимости от материала жилы (алюминий, медь).
3. Розетки и выключатели. Современные электрические схемы квартиры предполагают наличие заземления, для чего предусмотрены специальные линии и разъемы. Если дом старый, контакты просто остаются незадействованными.

В отличие от квартир, где ввод уже предусмотрен застройщиком, частные дома накладывают одну специфическую особенность. Нужен центральный автомат и силовой кабель, который протягивают от линии электропередач и главному щитку со счетчиком. Это необходимо чтобы в экстренном порядке отключить подачу при помощи рубильника. Счетчик подсоединяется сразу после него.
