Зажим анкерный для сип

Многоразовый прокалывающий зажим

Еще одним часто применяемым проколом является зажим с функцией раздельной затяжки болтов. Благодаря этому, данный зажим считается многоразовым, но только с точки зрения подключения ответвлений.

Если вам зачастую приходится подключать-отключать ввод в дом или временные объекты от СИП (сварочные посты, переносные электроустановки), то данный девайс единственный способ сделать это безболезненно для самой линии.

Так как с проколом на СИП в этом случае ничего не происходит, а откручивается только болт поджимающий отходящий кабель, который к тому же не имеет никаких зубьев.

При этом изоляцию с жилы ответвления необходимо снимать на 1-2см. Еще одним преимуществом таких зажимов является их универсальность. Через них можно подключать не только ввод в дом и уличное освещение, но и заземляющие спуски нулевой жилы.

Вот их основные производители, технические данные и характеристики:

EnstoSicamNiledКВТ

Ensto Sliw 65, 65S

Sicam TT1D-4D

Niled P71-74, P617

КВТ ЗПК

Ручная лебедка ЛР-1500

Применяется для натяжения проводов типа СИП и оптических кабелей. Также может использоваться для перемещения грузов при выполнении монтажных и демонтажных работ в производстве и в быту.

Конструкция рычажной лебедки ЛР-1500 позволяет работать в двух режимах:

— работа с блоком — в этом режиме длина троса 1.6 метров, тяговое усилие 1.5 тонн,

— работа без блока — в этом режиме длина троса 3 метра, тяговое усилие 0.75 тонны

Лебедка ручная ЛР-1500 имеет в своем составе три усиленных крюка с защитными скобами, что обеспечивает легкий выбор режимов работы, надежность и долговечность. Фрикционно-храповый механизм с переключателем обеспечивает пошаговое натяжение и отдачу.

Длина троса:

• с блоком: 1.6 м
• без блока: 3.0 м

Тяговое усилие:

• с блоком: 1.5 тонн
• ​без блока: 0.75 тонн

Вес: 3,3 кг

Ввод внутрь дома

В случае, когда прибор учета расположен внутри помещения и выданные Технические Условия допускают такой вариант, возникает дилемма: заводить СИП внутрь строения и подключать непосредственно к шкафу учета, либо до ввода в дом сделать переход на кабель ВВГнг? Оба варианта в принципе возможны, но следует учесть следующие нюансы. Оболочка СИП не обладает достаточной огнестойкостью по сравнению с кабелем ВВГнг, потому, заводить этот провод внутрь, особенно, если дом деревянный, нежелательно. С другой стороны, представители энергосбыта вряд ли примут соединение проводов, расположенное до прибора учета. Выйти из этого положения можно двумя путями:

• Выполнить ввод цельным кабелем СИП с использованием металлических труб и гофрированных рукавов, обработав его одним из огнезащитных составов в виде краски или пасты;
• На наружной стене, перед вводом внутрь дома, установить автоматический выключатель, на ввод которого завести СИП, а на выход-кабель, идущий внутрь помещения к счетчику. Выключатель следует разместить в пломбируемом боксе.

Второй вариант выглядит предпочтительней, так как: во-первых, внутри помещения используется материал с высокой огнестойкостью, во-вторых, скрытый от глаз участок кабеля, в месте его прохода через стену, защищен автоматом. В этом случае, автомат ввода до счетчика в щите учета уже не требуется.

Соединение проводов СИП между собой

Соединять или наращивать провода СИП прокалывающими зажимами нельзя. Даже если это короткий участок до 25м, например ввод в дом. Потому то они и называются ответвительными зажимами, а не соединительными.

Для стыковки проводов необходимо использовать соединительные гильзы под опрессовку. Очень подробно обо всех нюансах и ошибках работы с ними, можно прочесть в статье ”Как соединить провода СИП между собой”.

Более того, не рекомендуется подобными проколами соединять магистральный СИП на анкерной опоре, даже если там нет никакого натяжения.

Так как площадь контакта в таком зажиме несоизмерима с сечением основного провода. И полную длительную нагрузку в 100 и более Ампер, такой зажим без последствий для себя и соединяемых проводов может и не пропустить, не говоря уже о токе короткого замыкания.

Проколы с раздельной затяжкой болтов также имеют срывную головку. Она играет роль своеобразного “предохранителя”. Так как провод СИП находится в натянутом состоянии и каждая жила подвергается продольной механической нагрузке, необходимо прокалывать провод и погружаться зубьями в саму жилу ровно настолько, чтобы не снижать механическую прочность линии более чем на 20%.

Не нужно после срыва, вручную дотягивать вторую гайку, если вам показалось что контакт не достаточно хорош. Тем самым вы только повредите несущий провод.

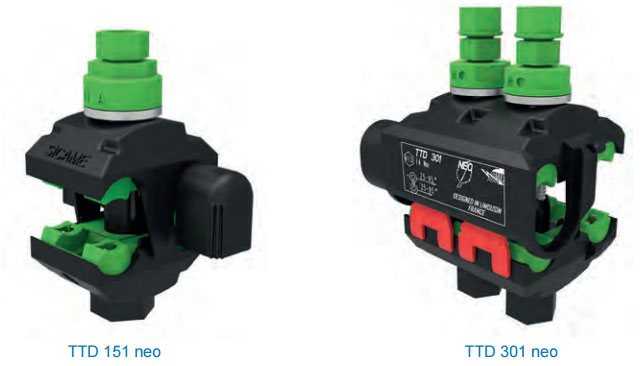

Отдельные марки зажимов, например у Sicam имеют так называемую опцию Турбо. Она облегчает и упрощает процесс монтажа.

Весь монтаж разделяется на два этапа:

отдельный монтаж на линию. Берете раскрученный зажим, вставляете в магистральный провод и одной рукой закручиваете гайки, чтобы зажим зафиксировался.

при этом второй конец остается по-прежнему разведенным. Спокойно устанавливаете в него ответвление и заканчиваете процесс монтажа.

Приложение 5

Министерство ____________________ Главк ___________________________ Трест ___________________________ Строительно-монтажная организация _________________________________ ЖУРНАЛ соединения проводов термитной сваркой в пролетах и анкерных петлях ВЛ ___________ кВ Тип сварочного инструмента _____________*
№ пп:	№ проводов по схеме	Место сварки	Термосварка выполнена патроном марки	Габариты петли на опоре, см	Дата производства работ	Фамилия и подпись сварщика	Фамилия и подпись мастера	Примечание
В пролете между опорами за №	Анкерн. опора №
До стойки	до траверсы
1	2	3	4	5	6	7	8	9	10	11
СХЕМЫ РАСПОЛОЖЕНИЯ СВАРНЫХ ПЕТЕЛЬ И ПРОВОДОВ «__» ____________ 19__ г. Главный инженер строительно-монтажной организации __________________ (подпись, фамилия)

Приложение 6

Наименование	Назначение	Вес, кг	Завод-изготовитель или кем разработаны чертежи	Примечание
Инструмент для резки проводов Р-1	Для резки алюминиевых проводов сечением от 50 до 700 мм2	1,5	Дмитровский электромеханический завод
Станок для резки проводов МИ-222	Для резки сталеалюминиевых проводов. Наибольший диаметр провода 37 мм	52,0	Чертежи разработаны ПКБ «Главэнергостроймеханизация»	Электродвигатель станка коллекторный, однофазный, универсальный. Напряжение 220 В
Переносной станок для резки проводов СРП-3	Для резки проводов и тросов. Диаметр провода 10 — 15 мм	29,0 (без стартера)	-«-
Тросоруб МИ-148А	Для рубки проводов и тросов. Максимальный диаметр перерубаемого троса 34 мм	16,0	Киевский экспериментальный механический завод

Монтажные приспособления для резки проводов и тросов

Приспособление МИ-230А для скручивания овальных соединителей

1 — подвижный зажим; 2 — неподвижный стойка; 3 — планшайба; 4 — разъемная плашка; 5 — отверстие для воротка; 6 — основание

Гидравлический пресс МИ-1Б

1 — насос; 2 — пресс; 3 — масляный бак; 4 — прижимная головка; 5 — салазки; 6 — рукоятка насоса; 7 — верхняя матрица; 8 — нижняя матрица; 9 — инструментальный ящик

Техническая характеристика

Рабочее давление поршня, т 50

Рабочее давление в цилиндре, ат 450

Число качаний рукоятки на одно опрессование 10 — 12

Объем масляного бака, л 2,1

Габариты пресса, мм 1146×412×531

Масса, кг 84

Назначение

Гидравлический пресс предназначен для монтажа методом опрессования неизолированных проводов и стальных тросов в натяжных, соединительных, ремонтных и других зажимах

Гидравлический пресс МИ-227А

1 — корпус; 2 — поршень; 3 — вентиль; 4 — нагнетательный клапан; 5 — плунжерное устройство; 6 — рукоятка; 7 — бак; 8 — всасывающий клапан; 9 — фильтр; 10 — предохранительный клапан; 11 — кронштейн; 12 — рычаг; 13 — крышка; 14 — замок; 15 — полуматрица

Назначение

Гидравлический пресс МИ—227А предназначен для опрессования арматуры на проводах больших диаметров при строительстве и эксплуатации ЛЭП.

Приложение 10

Техническая характеристика

Наибольшее усилие пресса, т 100

Рабочее давление масла (макс.), кг/см2 500

Ход поршня, мм 40

Мощность двигателя, л.с. 6,

Производительность поршневого насоса, л/мин. 2,8

Назначение

Опрессовочный агрегат ПО—100М предназначен для соединения методом опрессовки сталеалюминиевых и полых медных проводов, а также стальных тросов соединительными и натяжными зажимами трубчатого фасонного сечения при монтаже высоковольтных линий электропередачи

Опрессовочный агрегат ПО-100М

Приспособления «ПСП—2» и «ПСП—3» для сварки проводов

1 — рама; 2 — зажим для провода; 3 — винт; 4 — рукоятка; 5 — ось; 6 — пружина; 7 — стержень; 8 — втулка; 9 — регулирующая гайка; 10 — крючок; 11 — кожух защитный; 12 — провод; 13 — термитный патрон

Сварочные приспособления изготавливаются двух типов:

а) ПСП—2 — для сварки проводов сечением до 240 мм2

б) ПСП—3 для сварки проводов сечением до 600 мм2

Назначение Сварочные приспособления предназначены для термитной сварки проводов сечением от 35 до 600 мм2

Раскатка провода

К монтажу СИП приступают после установки опор ВЛИ с закрепленными на них зажимами.

На анкерных опорах, несущих усилие натяжения проводников, устанавливаются анкерные зажимы, на расположенных между ними промежуточных опорах — поддерживающие зажимы.

Монтаж кабеля СИП начинается с его раскатки. Для этого последовательно выполняются следующие действия:

• На всех опорах анкерного пролета, на котором монтируется провод, устанавливаются специальные раскаточные ролики. На крайних, анкерных опорах, ролики крепятся с помощью ремня, на промежуточных опорах ролики подвешиваются на крюк в проушины для поддерживающих зажимов;
• За одной из крайних опор пролета устанавливается барабан с проводом. Располагается он в вертикальном положении на специальных подставках, позволяющих ему вращаться в процессе раскатки. Для того, чтобы провод входил в ролик под более пологим углом, барабан рекомендуется устанавливать от опоры на расстоянии, не менее ее длины;
• С другой стороны монтируемого пролета располагается барабан, на котором намотан трос-лидер, обычно представляющий собой синтетический канат диаметром 10–12 мм, в зависимости от способа раскатки (ручная, механизированная);
• Далее осуществляется ручная раскатка троса-лидера. Эта операция производится путем последовательного подъема на каждую опору, заправкой троса в ролик и дальнейшей его протяжки;
• После подъема на последнюю опору, трос-лидер соединяется с СИП посредством специального чулка и вертлюга, препятствующего закручиванию провода в процессе раскатки.

На этом подготовительные процедуры заканчиваются, и начинается собственно раскатка провода. Трос-лидер медленно, без рывков вытягивается в обратную сторону. При механизированной раскатке, работает сматывающее устройство барабана, приводимое двигателем внутреннего сгорания с редуктором, трос-лидер также может вытягиваться вручную.

В процессе раскатки, провод, следуя за тросом-лидером, поднимается на опору и занимает его место на роликах. Ролики и барабаны должны быть расположены так, чтобы при раскатке не происходило трения провода по земле, опоре и другим конструкциям. Недопустимо применение технологии, при которой провод раскатывается на земле, а затем поднимается на опору.

Зажимы натяжные монтажные типа МП и МКИ и ЗПМ

Предназначены для осуществления захвата провода при натяжке проводов в процессе монтажа линий электропередачи. Особенностью этих зажимов является то, что они позволяют осуществлять захват провода или каната в любом месте пролёта без его повреждения. Натяжные монтажные зажимы выпускаются плашечными типа МП и клиновыми типа МК. Монтажный зажим марки МК-7 по конструкции существенно отличается от остальных зажимов типа МК.

Наименование	Номер клина	Марка провода	Диаметр провода, мм	Разрушающая нагрузка, кН	Масса, кг
М-1 Цену уточните у менеджера добавить в корзину добавить в избранное	—	А25-А70, АС16/2.7, АС25/4.2, АС35/6.2, АС50/8.0, АС70/11, А95, А120, АС95/16.	5,6-14,0	13,0	2,20
ЗПМ8-19 Цену уточните у менеджера добавить в корзину добавить в избранное	—	А50-А185, АС35/6,2, АС50/8, АС 70/11, А95/16, АС120/27, АС150/19, АС150/19, АС150/24, АС150/34, АС185/24, АС 185/29, АС185/43	8,4-18,9	20,0	2,45
МК-2 Цену уточните у менеджера добавить в корзину добавить в избранное	1	А95, А120, АС95/16	12,3-14,0	35,0	3,82
2	А150, А185, АС70/72, АС120/19, АС120/27, АС150/19, АС150/24, АС150/34, А240, АС95/141, АС185/24	15,2-17,5	3,62
МК-3 Цену уточните у менеджера добавить в корзину добавить в избранное	1	АС240/32, АС185/19, АС185/43, АС205/27, А300, А350	18,8-20,2	72,0	7,85
2	АС185/128, АС240/39, АС240/56, АС300/39, АС300/48, АС300/66, АС330/30, АС330/43	21,6-25,2	7,63
3	Канат сечением 50, 45 мм?	9,2	7,95
4	Канат сечением 72, 95 мм?	11,0	7,89
МК-4 Цену уточните у менеджера добавить в корзину добавить в избранное	1	А450, А500, АС400/51, АС400/64, АС400/93, АС450/56	27,3-29,1	110,0	10,34
2	А550, А600, А650, АС500/64, АС550/71, АС600/72	30,3-33,2	10,04
3	Канат сечением 101, 72 мм?	13,0	9,92
МК-5 Цену уточните у менеджера добавить в корзину добавить в избранное	1	ПМ240, ПМ300,	30/23,4 35/28	32,0	5,40
2	ПА500	45/37	5,86
МК-6 Цену уточните у менеджера добавить в корзину добавить в избранное	1	АС500/336	37,5	200,0	16,54
МК-7 Цену уточните у менеджера добавить в корзину добавить в избранное	—	АС1200/67	46,5	80,0	19,52

Соединение электрических кабелей

Начнём с соединения электрических проводов. Предположим, что у нас в электрическую коробку заходят три провода, и их нужно соединить между собой. Как это делается? Для начала необходимо обрезать лишний кабель и оставить кабель такой длины, чтобы он не мешал размещению кабелей в электрической коробке, но в тоже время и не был сильно коротким, потому что слишком короткий кабель и зачистить толком нельзя, и соединить не получится нормально. Из коробки он должен выходить примерно на 5 см, потом мы его всё равно обрежем.

Теперь делаем следующее: зачищаем каждый кабель на длину примерно 2–2,5 см. Аккуратно надрезаем, стараясь не повредить внутренний проводник. Здесь технология одна и та же для всех видов проводников – и для алюминиевых, и для медных, и для одножильных, и для многожильных.

Снимаем изоляцию, не повредив кабель, потом обязательно зачищаем проводник, потому что у большинства кабелей он покрывается тонким слоем лака для того, чтобы не происходило коррозии проводящего слоя. Зачищаем специально предназначенным для этого концом ножа, дабы не порезать руки и не затупить нож.

Скручиваем жилы. Скручивать их можно в любую сторону, в какую вам нравится.

Для этого можно использовать плоскогубцы либо собственные руки, если вам их не жалко. Скручиваются, естественно, только многожильные кабели. Если у вас кабель одножильный, то его просто зачищаем. Ту же процедуру производим со вторым кабелем, потом с третьим: снимаем изоляцию, зачищаем, скручиваем. Затем берём два кабеля, прислоняем их изоляцией к изоляции и плотно делаем такую скрутку:

Далее прикладываем третий кабель, также изоляцией к изоляции, и как можно более плотно – это очень важно для дальнейшей работы вашей электрической проводки – накручиваем его на два остальных кабеля

Большинство электриков рекомендуют после скрутки обрезать скрутку там, где закончился последний кабель. Он заканчивается чуть раньше, чем два остальных.

Для чего это делается? Во-первых, откусываем лишнее. Сильно торчащая скрутка нам не нужна, её неудобно изолировать, и она будет плохо сидеть в коробке. Во-вторых, у нас получается что-то вроде холодной сварки.

Это тоже очень важно, так как улучшает электрический контакт а, следовательно, и функциональность нашей проводки. С таким соединением наша проводка будет работать намного дольше

Затем скрутку изолируем.

Для чего рекомендуется использовать два цвета изоленты? В электрической сети, как мы знаем, есть фаза и “ноль”.

Чтобы постоянно не проверять пробником-индикатором, фаза это или “ноль”, лучше всего обозначать фазный провод, например, красной либо коричневой изолентой. Как правило, именно такими цветами обозначаются фазные провода в электрических сетях, а нулевой кабель – либо чёрным, либо синим цветом. Если синей или чёрной изоленты нет, можно воспользоваться жёлтой либо ещё какой-нибудь. Берём изоленту, начинаем где-то на 1 см по изоляции и как можно плотнее накручиваем.

Потом накручиваем изоленту вторым слоем, чтобы получилась надёжная изоляция. Изолента не только будет изолировать кабель, но ещё и скреплять его вместе, потому что у алюминиевых скруток часто бывает так, что по прошествии времени скрутка ослабевает. Алюминий немного окисляется, и скрутка становится ненадёжной. Если мы плотно всё заизолируем, то изолента будет дополнительно крепить эту скрутку. Скрутка прослужит намного дольше, не надо будет разбирать её через 5–6 лет и перекручивать. Скрутили, обрезаем. Это можно сделать плоскогубцами либо строительным ножом.

Ещё один момент: в электрических коробках рекомендуется делать такую изоляцию, чтобы был доступ к электрическому контакту:

Для чего это нужно? Кабель остаётся изолированным, то есть короткого замыкания не случится, но при ремонте этой проводки вам очень легко будет проверить, фаза это или “ноль”, имеется или нет фаза. Такая проверка легко осуществляется, но при этом изоляция остаётся надёжной и никак не влияет на работоспособность соединения. При ремонте это очень удобно, так как не приходится раскручивать изоляцию и, следовательно, всё можно проверить под напряжением – не нужно отключать электрические пакетники, а потом снова их включать. Просто открыли коробку, проверили – и всё. Таким образом, мы соединили три провода. Точно так же можно соединить и большее количество проводов, как правило, до шести. Больше не получится, потому что слишком большая скрутка становится нефункциональной и неудобной в эксплуатации.

Монтажный ролик

Некоторые электрики приноровились монтировать СИП без использования раскаточных роликов, применяя только стандартные поддерживающие зажимы. Однако это в основном касается СИП малых сечений до 35мм2. Да и способ такой возможен на небольших расстояниях и является не правильным.

Поэтому при строительстве ВЛИ без применения роликов не обойтись. Их рабочая поверхность покрыта пластиком, что защищает изоляцию от повреждений. Применять здесь железные ролики, которые используют для натягивания голых проводов нельзя.

И уж тем более категорически запрещено раскатывать СИП по земле. Даже если вы при этом не повредите изоляцию, она у вас в любом случае покроется грязью. В последующем, при установке прокалывающего зажима на грязный СИП, сопротивление между зубчиками и проводом будет гораздо больше нормированного.

Грязь попадет на герметизирующую смазку. Все это будет способствовать нагреву в месте соединения и в конечном итоге контакт отгорит и пропадет. Хотя казалось бы, вы все сделали по технологии, кроме одного единственного момента – раскатали СИП не по роликам.

Наглядные последствия выгорания контакта в прокалывающем зажиме:

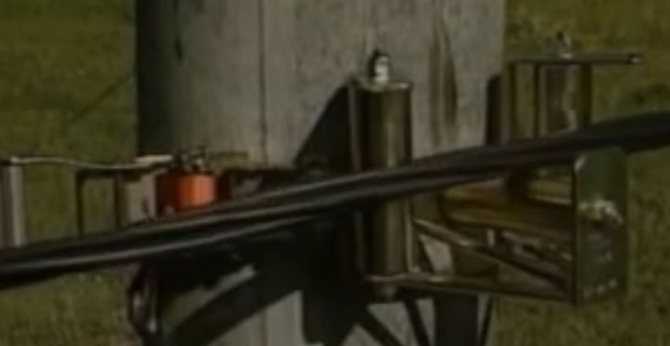

На анкерных, угловых анкерных и других сложных опорах при углах поворота 90 градусов нужно применять ролики с монтажным ремнем или цепью.

Канавка ролика должна располагаться на уровне анкерного кронштейна. Для угловых опор при прохождении СИП с наружного угла возможно применение роликов другой конструкции.

Для промежуточных опор эти девайсы имеют упрощенную конструкцию. Вместо ремня чаще всего идет крюк, который закрепляют за сам поддерживающий кронштейн.

У кронштейнов Нилед для этого даже предусмотрен специальный выступ-упор.

У роликов Ensto способ крепежа еще проще. Промежуточные ролики можно применять не только на прямых участках, но и при малых углах поворота до 30 градусов.

Технические характеристики и марки монтажных роликов от Ensto, Sicam, Niled, КВТ:

EnstoSicamNiledКВТ

Ensto

Sicam

Niled

КВТ

Размеры

Использование и параметры анкерных зажимов, а также их виды установлены ГОСТ 17613-80. Более подробно с нормативами можно ознакомиться, изучив соответствующие стандарты.

Рассмотрим наиболее часто встречающиеся варианты.

Для прокладки воздушных электрических и абонентских магистралей максимально эффективно используют зажимы анкерные 4х16 мм, 2х16 мм, 4х50 мм, 4х25 мм, 4х35 мм, 4х70 мм, 4х95 мм, 4х120 мм, 4х185 мм, 4х150 мм, 4х120 мм, 4х185 мм. В этом случае первая цифра указывает количество жил, которые анкер может нести, а вторая – диаметр этих проводов.

Диапазон диаметров сечения проводов, которые можно закрепить в крепления анкерного типа, огромен. Это могут быть тоненькие кабели диаметром от 3 до 8 мм, средние – от 25 до 50 мм, а также крупные жгуты от 150 до 185 мм. Очень хорошо зарекомендовал себя при прокладке воздушных магистралей зажим анкерный PA-4120 4х50-120 мм2 и РА 1500.

Крепление вводного СИП к фасаду

Прежде чем вести СИП по фасаду, его перво-наперво нужно как-то закрепить в самой первой точке на стене, где и будет производиться ответвление. Что для этого нужно знать и какой материал потребуется?

Ну во-первых, старайтесь никогда не крепить натяжной кронштейн на боковую стену. Используйте фасад. Объясняется это нашими зимними условиями эксплуатации — сходом с крыши снега, свисающими сосульками.

В один прекрасный момент это может попросту перебить СИП.

Замерьте минимальную высоту от поверхности земли до того места, где будет крепиться ввод. Для СИП она должна быть не менее 2,5м. Если высота получается меньше, необходимо устанавливать трубостойку как для воздушных линий.

Далее проверьте расстояние от опоры ЛЭП до точки крепления провода на стене дома. Оно должно быть не более 25 метров.

Если это расстояние больше, то придется устанавливать дополнительную подставную опору. Будьте внимательны, сетевая организация ведет ЛЭП только до границы своей ответственности и вашего участка.

Если монтируете шкаф учета со счетчиком на отпаечной опоре основной линии, а не на фасаде или подставной опоре, то от нее тянуть СИП и ставить дополнительную опору, будет вашей головной болью.

Анкерные зажимы для натяжения самонесущих изолированных проводов магистрали (ЗАС, УЗАС) и абонентских ответвлений (ЗАБ и ЗАБу) производства компании ИЭК

ЗАС и УЗАС магистральные	ЗАБ и ЗАБу под ответвления
Маркировка:
У – универсальный; З – зажим; А – анкерный; С – для самонесущих проводов.	З – зажим; АБ – для абонентских проводов; у – универсальный (трансформируется в поддерживающий поворотом фиксирующего элемента на 90°).
Назначение:
Закрепление двухжильных, трёхжильных и четырехжильных СИП на крюках и кронштейнах. Используют для проводников напряжением менее 1 киловольта. Если система СИП снабжена проводами освещения, то они прокладываются вдоль зажимов.	Закрепление 2 либо 4-жильных проводов СИП на крюках и кронштейнах для подключения абонентов (жилые дома, коттеджи, дачи, промышленные предприятия).
Изображение*
1 – крюк КБЛ; 2 – бандажная лента ЛМ; 3 – скрепа СУ; 4 – анкерный зажим ЗАС; 5 – зажим для временных заземлений.	1 – зажим ответвительный ЗСГП; 2 – зажим анкерный клиновой ЗАБ.	1 – крюк КМ; 2 – натяжной зажим ЗАБу; 3 – фасадный кронштейн; 4 – наконечник НИМ.
Конструкция
Изготовлены из стали горячего цинкования и полимеров, стойких к ультрафиолету и климатическим воздействиям. Прижимные элементы снабжены пружинами.	Материалы аналогичные – сталь и полимеры. Для ЗАБ – рельеф поверхности клиньев крепко фиксирует жилу, не нарушает изоляции и исключает выскальзывание.

*Вся арматура под кабели СИП, указанная на рисунках (за исключением зажима для временных заземлений и фасадного кронштейна) есть в наличие.
 Срок службы ЗАС и УЗАС 40 лет с момента ввода в эксплуатацию.

ЗАБ 16-25 монтируют без использования каких-либо инструментов. Дужка изделия длиной 90-150 мм снимается, снабжена фиксатором, что препятствует выскальзыванию из клинового зажима, которое может спровоцировать сильный ветер либо налипание гололёда.


Основные различия:

• натяжение магистрали, сжатие 2-4 жил болтами – ЗАС и УЗАС (последний отличается разрушающей нагрузкой);
• натяжение абонентского ответвления:
  • без инструмента клиновой ЗАБ 16-25;
  • с ключом под болты ЗАБ 4х(16-35);
  • с ключом под болты ЗАБу 4х(10-35) – трансформируется в поддерживающий.

Назначение и описание зажимов ЗА

Применяют для анкерного крепления самонесущих изолированных проводов СИП с двумя или четырьмя жилами.
Изделие состоит из стали, покрытой цинком и полипропилена чёрного цвета, стойкого к атмосферным влияниям.


Поддерживающие зажимы ЗПУ

Подвесной зажим применяют для закрепления четырёхжильных проводов СИП на промежуточных опорах и угловых опорах при углах отклонения линии не превышающих 30°. Зажим затягивается болтом без применения монтажных инструментов.

Как соединить провода СИП между собой

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.

Например СИП 4 в отличие от других типов самонесущих проводов категорически запрещено соединять между собой в пролетах.

Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения. Некоторые однако полагают, что если выполнить соединения гильзами с обжатием прессом в 12тн, то он спокойно все выдержит в течении всего срока службы.

Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.

Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.

Причем эти зажимы используйте для фазных проводников. Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.

В некоторых роликах демонстрируется соединение нулевого несущего провода гильзой в середине пролета. В правилах ПУЭ п.2.4.21 это не запрещено. Главное обеспечить требуемую несущую способность провода.

Для этого берется гильза увеличенной длины, под большее число опрессовок (длиной 170мм вместо 100мм). С аббревиатурой «Н» или «N» — нулевая.

Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении? А будет вместо напряжения 220В все 380! И элементарный обрыв провода в гильзе, покажется наименьшим злом в данной ситуации.
