Как правильно пользоваться осциллографом

Как измерить частоту

При помощи осциллографа можно провести измерения временных интервалов, в частности, периода сигнала. Вы понимаете, что частота любого сигнала всегда пропорциональна периоду. Измерение периода можно провести в любой области осциллограммы. Но удобнее и точнее провести замер в тех точках, в которых график пересекается с горизонтальной осью. Следовательно, перед началом измерений обязательно установите развертку четко на горизонтальную линию, расположенную по центру. Так как пользоваться портативным цифровым осциллографом намного проще, нежели аналоговым, последние давно канули в лету и редко используются для измерений.

Далее, используя рукоятку, обозначенную горизонтальной двунаправленной стрелкой, необходимо сместить начало периода с крайней левой линией на экране. После вычисления периода сигнала можно, используя простую формулу, рассчитать частоту. Для этого нужно единицу разделить на вычисленный ранее период. Точность измерений бывает различной. Чтобы увеличить ее, необходимо как можно сильнее растягивать график по горизонтали.

Обратите внимание на одну закономерность: при увеличении периода уменьшается частота (пропорция ведь обратная). И наоборот – при уменьшении периода происходит увеличение частоты

Низкое значение погрешности – это когда она составляет менее 1 процента. Но такую высокую точность не каждый осциллограф способен обеспечить. Только на цифровых, в которых линейная развертка, можно получить такие точные измерения.

Типы осциллографов

Есть в основном 2 типа осцилографов, которые являются аналоговыми или цифровыми типами. Разница заключается в том, что аналоговые оптические приборы используют непрерывные переменные напряжения и используют электронный луч, чтобы напрямую отображать входное напряжение на дисплей, в то время как цифровые оптические приборы измеряют входной сигнал с помощью аналого-цифрового преобразователя и отображают это показание на дисплее. ,

Аналоговые области часто старше, имеют меньшую пропускную способность и меньше функций, поэтому мы не будем много говорить о них.

Цифровые варианты

Под категорией цифровых областей они далее разделены на больше категорий:

  • Цифровой запоминающий осциллограф (DSO) : имеет память для хранения сигналов и их отображения в течение определенного периода времени.
  • Цифровые люминофорные осциллографы (DPO) : использует архитектуру параллельной обработки, позволяющую захватывать и отображать сигналы.
  • Осциллографы с цифровой выборкой : Используются для анализа высокочастотных сигналов, например, до 50 ГГц.

Какой осциллограф выбрать

Существуют различные типы осциллографов, а именно цифровые и аналоговые осциллографы, и их разновидности, такие как:

  • Аналоговые пробоотборные осциллографы
  • Ручные осциллографы
  • Компьютерные осциллографы
  • Осциллографы со смешанным сигналом

Разница в таких параметрах, как частота дискретизации, глубина памяти, количество каналов, требования к зонду, ширина полосы и возможности анализа, определяет, какой осциллограф лучше всего подходит для данной среды. Осциллографы имеют три основных компонента: электронную пушку, горизонтальные и вертикальные отклоняющие пластины и люминофорный экран. Электронная пушка обеспечивает постоянный поток электронов, который движется в постоянном направлении. Электроны проходят через горизонтальные и вертикальные отклоняющие пластины, и результирующее электрическое поле отклоняет электроны, чтобы двигаться вертикально или горизонтально. Полученный таким образом электронный луч попадает на люминофорный экран и производит отображение на мониторе осциллографа.

Однако, поскольку они предназначены главным образом для наблюдения за осциллограммой, осциллографы менее точны, чем другие испытательные устройства, для измерения напряжения постоянного тока. По сравнению с другими электронными и электрическими измерительными приборами осциллографы являются дорогостоящими и сложными. Потребность в техническом обслуживании и ремонте может быть выше для осциллографов, и обучение их эксплуатации может быть более сложным, чем для другого аналогичного оборудования.

С таким количеством типов осциллографов с различными функциями и характеристиками, может быть трудно выбрать один для себя.

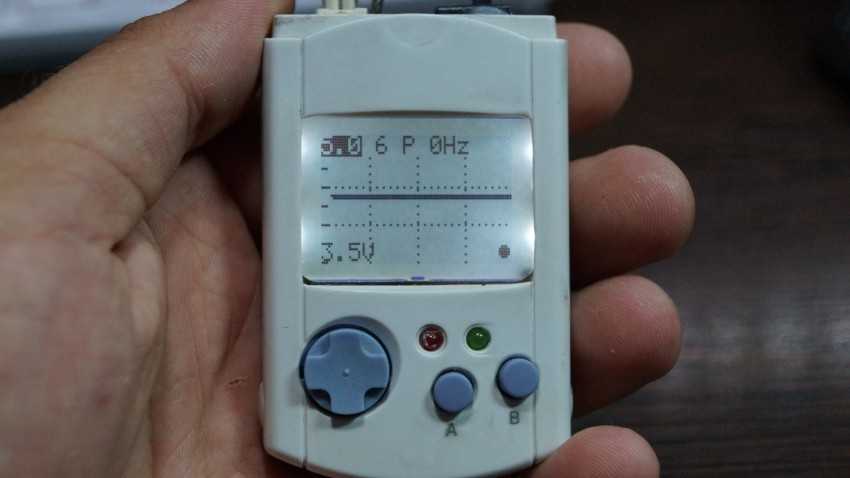

Лично я предпочитаю DSO, как показано выше, поскольку они предоставляют хранилище, где вы можете хранить, захватывать, отображать и распечатывать сигналы в любое время. Не говоря уже о том, что DSO, показанный выше, имеет размер всего 99,5 мм x 58,5 мм, что делает его очень портативным и может поместиться даже в вашем кармане!

Например:

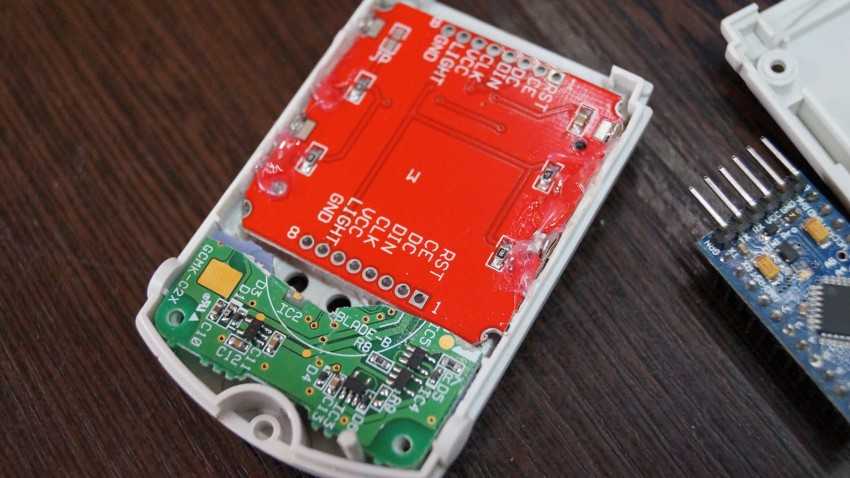

Кроме того, благодаря компактным размерам вы можете удобно наблюдать за аналоговой волной и ее частотным спектром в любом месте в любое время. Это ультрапортативный осциллограф, который можно легко положить в карман и носить с собой. Кроме того, его внешний корпус изготовлен из алюминия с ЧПУ для защиты и безвентиляторный дизайн без шума.

Режим входа

На передней панели имеется специальный переключатель, который переводит прибор в различные состояния. Обозначается символом — сверху прямая черта, ниже нее -волнистая. При переводе в верхнее положение на вход может поступать как переменное, так и постоянное напряжение. Вход открытый считается для постоянного тока. При переключении в нижнее положение допустима подача на вход только переменного напряжения. Благодаря этому появляется возможность проводить замеры очень маленького переменного напряжения (по отношению к очень большим значениям постоянного). Актуально для проведения измерений в усилительных каскадах.

Реализовать это довольно просто – необходимо ко входу усилителя подключить конденсатор. В данном случае вход закрыт

Обратите внимание на то, что в этом режиме измерения НЧ-сигналы с частотой менее 5 Гц ослабевают. Следовательно, измерять их можно лишь в режиме открытого входа

Когда переключатель установлен в среднее положение, то от разъема входа отключается усилитель, и происходит замыкание на корпус. Благодаря этому имеется возможность установить развертку. Так как пользоваться осциллографом С1-49 и аналогами без знания основных органов управления невозможно, стоит о них более подробно поговорить.

Кратко об управлении

Выглядит модель с1-49 так, как на фото:

Тумблер включения устройства, находится с правой стороны с надписью «Сеть», после перевода тумблера в положение включено должен засветиться индикатор красного света, находящийся над ним.

Рукоятка «Фокус» изменяет толщину луча — поскольку устройство не снабжено узлом компенсации температуры, и в процессе нагрева осциллографа диаметр изменяется.

Регулятор с надписью «Яркость» регулирует яркость точки на экране, можно индивидуально подстроить под рабочее окружение.

«Освещение шкалы», опять же индивидуальный подход к подсветке измерительной сетки, при ярком дневном освещении придется сделать ярче, чтобы рассмотреть сетку.

Ручка с надписью «Усиление Y», по своей сути грубая регулировка усиления вертикального размаха луча. При измерении сигналов высокого уровня, придется уменьшить уровень чувствительности, для того чтобы он вместился в экране осциллографа. При поиске слабых сигналов, нужно произвести увеличение чувствительности усилителя.

Ниже расположился тумблер с помощью которого производится подключение на вход измерительной емкости. Это сделано для отсечения постоянного тока от измерения. На усилитель попадает только переменная составляющая сигнала.

Под ним расположен измерительный входной разъем байонет, под специальный переходник. Прибор снабжается специальными щупами, для проведения измерений, экранированными проводами, с делителем напряжения. Щуп для измерений не вносит искажений в исследуемый сигнал, и воздействие на тестируемое устройство сведено к минимуму. Обычно с осциллографом поставляется несколько видов щупов, под разные виды измерений. Активный щуп — с собственным усилителем. Пассивный без каких либо дополнительных элементов, кроме цепочки согласования, для уменьшения влияния длины кабеля на входной сигнал. И щупы с делителем, в которых отдельным тумблером имеется возможность уменьшить амплитуду напряжения 1:10 ; 1:100 ; 1:1000.

Ниже байонета расположен выход со встроенного генератора прямоугольных импульсов. С его помощью можно проверить интересующее устройство, а также произвести стартовую калибровку измерителя.

Под экраном осциллографа расположились регуляторы со шкалой:

  • Переключателем «Усиление» выбирается диапазон напряжений — вольт/деление.
    Выбирается сколько вольт, поместится в деление измерительной сетки экрана, и визуально можно определить величину напряжения, зная диапазон на переключателе.
  • Второй переключатель со шкалой измеряет длительность импульса. Проще говоря, частоту измерения. Длительность сигнала на одно деление измерительной сетки.
  • Регулятор « Развертка» смещает начало импульса по горизонтали. Им нужно пользоваться для смещения исследуемого сигнала по шкале, в случае, когда начало импульса получается за пределами шкалы.
  • Вход «Х» позволяет применять внешние генераторы для управления горизонтальной разверткой. В том случае, когда встроенного не достаточно, или не стабилен, то есть частота плавает. В таком положении можно наблюдать фигуры Лиссажу. Сложные геометрические узоры.

Ниже расположены ручки управления синхронизацией:

  • Тумблером «Внутренний — Внешний» происходит выбор, от какого источника будет синхронизироваться развертка. Одновременно с исследуемым сигналом или же от внутреннего.
  • Регулятор «Уровень» изменяет чувствительность, от него зависит, по какому фронту сигнала произойдет запуск развертки, нарастающему или спадающему фронту внешнего сигнала.
  • Тумблер «-/~» переключает режим одиночный или автоколебательный запуск развертки. Этот режим удобен для исследования цифровых логических устройств, где сигналы следуют не периодично, как в генераторах.
  • Ручка подстройки «Стабильность» то же, что синхронизация. С помощью данного резистора производится подстройка синхронизации сигнала с разверткой. Синусоида луча перестает бежать по экрану и застывает статичной картинкой, которую теперь можно изучить детальнее.

Возможности двухканального прибора

Воспользовавшись двухканальным осциллографом, вы получаете возможность контролировать ток и напряжение в цепи одновременно. Следовательно, без труда проводите замер сдвига фаз между напряжением и током. Один канал должен измерять ток, а второй — напряжение в исследуемой цепи. Для измерения тока, как вы помните, необходимо включить в схему некоторый резистор с определенным сопротивлением. Так как пользоваться осциллографом С1-94 и аналогами довольно сложно, нужно держать под рукой рекомендуемые схемы подключений для измерения того или иного параметра.

Стоит обращать внимание на конструкцию осциллографов – она немного несимметричная. Другими словами, синхронизация первого канала намного качественнее и стабильнее, нежели второго

Следовательно, нужно подключать выводы первого канала для измерения напряжения, а не тока. Это позволит получить более стабильное отображение осциллограммы на экране прибора. Никогда не подключайте минусовые клеммы двух каналов к разным точкам цепи! Всегда соединяйте их вместе.

Измерение сигнала

Порядок измерения параметров периодического сигнала следующий:

  • Зажим «земля» фиксируется на общем проводе схемы, а сигнальный щуп присоединятся в контролируемое место схемы, где будут сниматься показания.
  • С помощью регулятора устанавливаем масштаб по вертикали таким образом, чтобы полезная информация помещалась на экране целиком и занимала большую ее часть.
  • Регулятором частоты добиваемся того, чтобы на экране помещалось несколько периодов сигнала.
  • Точной подстройкой частоты добиваемся стабильного изображения, чтобы картинка не плыла.
  • Теперь, когда на экране установлено стабильное изображение, можно определить по экранной шкале его форму, амплитуду и период.
  • Для более точного измерения можно использовать ручки смещения по вертикали и по горизонтали, подводя интересующие элементы изображения под перекрестье линий сетки.

Для того чтобы быть уверенным в точности показаний, необходимо соблюдать несколько простых требований:

  • после включения осциллографа на ЭЛТ необходимо дать ему прогреться в течение 10-15 минут;
  • после каждого включения прибор необходимо откалибровать. Большинство моделей имеет встроенный калибровочный генератор, выдающий прямоугольный сигнал с фиксированной амплитудой и частотой;
  • прибор должен быть заземлен;
  • сигнал с очень низкой частотой (до 10 Гц) при подключении через емкостный вход сильно искажается. Работа в этом режиме не рекомендуется.

Лучший способ обучения — практическая работа. Получив первые навыки работы с простым аналоговым осциллографом, в дальнейшем можно будет приступать к более сложным устройствам. Которые будут иметь дополнительные функции и расширенные возможности. Главное — наличие желания и интереса к электронной технике.

Для чего он нужен

Для чего нужен осциллограф? Это просто необходимая вещь при ремонте электронной аппаратуры, при самостоятельной сборке или усовершенствовании каких-либо устройств. Многим хватает тестера или мультиметра. Да. Но для ремонта простых устройств без микросхем и микропроцессоров. Мультиметром вы можете проверить наличие обрыва, короткого замыкания, измерить напряжение и ток. Ни форму сигнала, ни конкретные параметры синусоиды или импульсов не измерить и не увидеть.

Осциллограф нужен для измерения напряжения и визуального отображения сигналов. На фото цифровой двухканальный осциллограф Hantek DSO5102B в рабочем режиме

А ведь бывает так, что все детали, вроде исправны, но устройство не работает. А все потому что некоторые детали требовательны не только к физическим параметрам питания (напряжение, сила тока), но и к форме сигнала. Этим «страдают» некоторые полупроводниковые детали, практически все микросхемы и процессоры. А без них сейчас обходятся только самые элементарные приборы типа кипятильника. Вот и получается, что найти сгоревший резистор, пробитый транзистор можно и мультиметром. Но для чуть более сложную поломку уже не устранить. Вот для этих случаев и нужен осциллограф. Он позволяет видеть форму сигнала, определять есть ли отклонения и находить источник проблемы.

Как выполняются измерения

Экран осциллографа поделён на небольшие клетки, которые называются делениями. В зависимости от прибора каждый квадрат будет равен определённому значению. Наиболее популярное обозначение: одно деление – 5 единиц. Также на некоторых приборах присутствует ручка для управления масштабом графика, чтобы пользователям было удобнее и точнее производить измерения.

Прежде чем начать измерение любого рода следует присоединить осциллограф к электрической цепи. Щуп подключается на любой из свободных каналов (если в приборе, больше чем 1 канал) или на генератор импульсов, при его наличии в устройстве. После подключения на дисплее аппарата появятся различные изображения сигналов.

Если сигнал получаемый прибором обрывистый, то проблема заключается в присоединении щупа. Некоторые из них оборудованы миниатюрными винтами, которые необходимо закрутить. Также в цифровых осциллографах решает проблему обрывистого сигнала фикция автоматического позиционирования.

Watch this video on YouTube

Измерение тока

При измерении тока цифровым осциллографом, следует узнать какой вид тока необходимо наблюдать. Осциллографы имеют два режима работы:

  • Direct Current («DC») для постоянного тока;
  • Alternating Current («АС») для переменного.

Постоянный ток измеряется при включённом режиме «Direct Current». Щупы аппарата следует подключить к блоку питания в прямом соответствии с полюсами. Чёрный крокодил присоединяется к минусу, красный — к плюсу.

На экране устройства появится прямая линия. Значение вертикальной оси будет соответствовать параметру постоянного напряжения. Силу тока можно вычислить согласно закону Ома (напряжение поделить на сопротивление).

Переменный ток представляет собой синусоиду, из-за того, что напряжение также переменно. Поэтому измерить его значение можно только в определённый промежуток времени. Параметр также вычисляется при помощи закона Ома.

Измерение напряжения

Чтобы измерить напряжение сигнала понадобится вертикальная ось координат линейного двухмерного графика

Из-за этого всё внимание будет уделено высоте осциллограммы. Поэтому перед началом наблюдения следует настроить экран более удобно для измерения

Затем переводим аппарат в режим DC. Присоединяем щупы к цепи и наблюдаем результат. На дисплее аппарата появится прямая линия, значение которой будет соответствовать напряжению электрического сигнала.

Watch this video on YouTube

Измерение частоты

Прежде чем, понять, как измерить частоту электрического сигнала, следует узнать, что такое период, так как эти два понятия взаимосвязаны. Один период – это наименьший промежуток времени, через который амплитуда начинает повторяться.

Увидеть период на осциллографе легче при помощи горизонтальной оси координат времени. Нужно лишь заметить, через какой промежуток времени линейный график начинает повторять свой рисунок. Началом периода лучше считать точки соприкосновения с горизонтальной осью, а концом повторения этой же координаты.

Чтобы удобнее измерить период сигнала, скорость развёртки уменьшают. В таком случае погрешность измерения не так высока.

Частота — это значение обратно пропорционально анализируемому периоду. То есть, чтобы измерить значение, нужно одну секунду времени поделить на количество периодов, происходящих за этот промежуток. Полученная частота измеряется в Герцах, стандарт для России — 50 Гц.

Измерение сдвига фаз

Сдвигом фазы считают — взаимное расположение двух колебательных процессов во времени. Параметр измеряется в долях периода сигнала, чтобы независимо от характера периода и частоты, одинаковые сдвиги фаз имели общее значение.

Первое что необходимо сделать перед измерением: выяснить какой из сигналов отстаёт от другого и затем определить значение знака параметра. Если ток идёт впереди, то параметр сдвига угла отрицательный. В случае, когда напряжение опережает — знак значения положительный.

Чтобы вычислить градус сдвига фаз следует:

  1. Умножить 360 градусов на число клеток сетки между началами периодов.
  2. Разделить полученный результат на число делений, занимаемых одним периодом сигнала.
  3. Подобрать отрицательный или положительный знак.

Измерять сдвиг фазы в аналоговом осциллографе неудобно, потому что выводящиеся на экраны графики имеют одинаковый цвет и масштаб. Для наблюдений такого рода используют либо цифровое устройство, либо двухканальные аппараты, чтобы разместить разные амплитуды на отдельный канал.

Подключение прибора

Для подключения осциллографа к исследуемой электрической цепи прибор комплектуется коаксиальным кабелем со щупом, содержащим «земляной» вывод. Оснащенный, как правило, зажимом типа «крокодил». А также сигнальный провод («фаза»), обычно с игольчатым контактом, позволяющим воткнуться в контактную площадку маленького размера.

Щупы могут быть сменными. Помимо стандартных, популярны аттенюаторные щупы, содержащие дополнительный резистор большого сопротивления. Он нужен для ослабления входного сигнала и расширения возможностей по измерению высоких напряжений без риска сжечь входной усилитель.

Конструкция и принцип действия осциллографа

Но вне зависимости от модели и конструкции главной особенностью осциллографа, отличающей его от других измерительных приборов, является то, что он позволяет визуально наблюдать форму переменного электрического сигнала в динамике.

Классическая конструкция осциллографа представляет собой индикатор на электронно-лучевой трубке. На горизонтальную отклоняющую систему которой подается пилообразная развертка от встроенного генератора, а на вертикальную — изучаемый сигнал.

Если входной сигнал периодический, то можно подобрать такую частоту горизонтальной развертки, чтобы она была кратна частоте периодического сигнала. Тогда на экране можно будет наблюдать неподвижную картину, повторяющую форму входного напряжения. Эта операция называется синхронизацией, а максимальная частота, с которой может работать прибор, является одной из его основных характеристик.

Постоянное напряжение на индикаторе будет отображаться в виде линии на уровне, зависящим от амплитуды, и осциллограф в этом случае работает как вольтметр.

Для удобства измерения на стекло индикатора нанесена градуировочная сетка с единицей измерения по вертикали (Y) амплитуды в вольтах, а по горизонтали (X) длительности (периода) в мс/мкс как обратной величины частоты. Соотношение периода колебаний и их частоты описывается формулами f = 1/t и t=1/f, где f — частота, а t — длительность. Периоду 1 мс (ms) соответствует частота 1 кГц, а 1 мкс (µs) — 1 МГц.

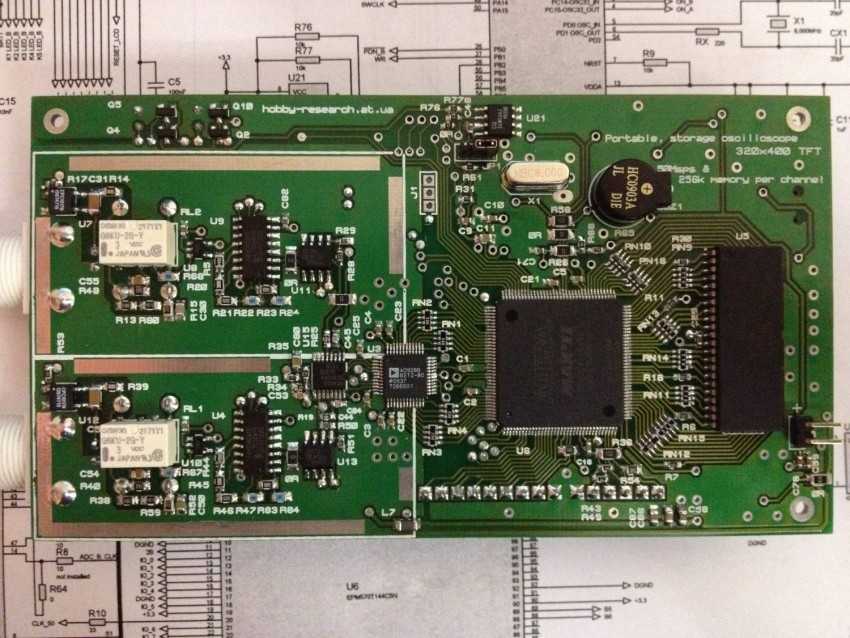

Конструктор осциллографа: модель DSO138

Китайские производители всегда славились умением создавать электронику для профессиональных потребностей с очень ограниченным функционалом и за довольно небольшие деньги.

С одной стороны такие приборы не способны полностью удовлетворить ряд потребностей человека, занимающегося радиоэлектроникой в профессиональном русле, однако начинающим и любителям таких «игрушек» будет более, чем достаточно.

Одной из популярных моделей китайского производства типа конструктор осциллографа считается DSO138. Прежде всего, у этого прибора невысокая стоимость, а поставляется он со всем комплектом необходимых деталей и инструкций, поэтому как правильно сделать осциллограф своими руками, используя имеющуюся в комплекте документацию вопросов возникать не должно.

Перед монтажом нужно ознакомиться с содержимым упаковки: плата, экран, щуп, все нужные радиодетали, инструкция для сборки и принципиальная схема.

На выходе должен получиться прибор с такими характеристиками:

  • Напряжение на входе: DC 9V;
  • Максимальное напряжение на входе: 50 Vpp (1:1 щуп)
  • Потребляемый ток 120 мА;
  • Полоса сигнала: 0-200KHz;
  • Чувствительность: электронное смещение с опцией вертикальной регулировки 10 мВ / дел — 5В / Div (1 — 2 — 5);
  • Дискретная частота: 1 Msps;
  • Сопротивление на входе: 1 MОм;
  • Временной интервал: 10 мкс / Div — 50s / Div (1 — 2 — 5);
  • Точность замеров: 12 бит.

Измеряем напряжение

Для уменьшения погрешности, так как наблюдение визуальное, рекомендовано, чтобы график занимал 80–90 % монитора. Когда делают замеры напряжения и по частоте (есть временный интервал), надо регуляторы усиления и скорости развертки разместить в крайние правые позиции.

Порядок действий

Напряжение измеряется масштабированием по вертикали. Алгоритм:

  1. Перед началом замыкают сигнал щупа на свой же земляной проводок (иглу на «крокодил») или выставляют тумблер режима входа в позицию «земля».
  2. Высветится «пульс трупа», если нет, то надо подвигать смещение, стабилизацию и уровень — возможно изображение спряталось, не запустилось.
  3. Регулируем селекторами смещение полосы на ноль и регулятором «вверх-вниз» выставляем развертку на горизонталь сетки, так можно будет корректно рассчитать высоту осциллограммы. Если осциллограф старый или аналоговый, то надо ему дать прогреться минут 5.
  4. Выставляем предел измерений по напряжению, рекомендовано брать с запасом, потом можно уменьшить.
  5. На вход дают сигнал (или его переключатель переводится в одно из рабочих позиций). На мониторе появится график.
  6. Проиллюстрируем процесс: батарейка имеет 1.5 V, если прикоснуться земляным отростком щупа к ее минусу, а сигнальным — к плюсу, то появится скачок графика на 1.5 Вольта.

Для нахождения высоты графика осциллограмму подвигают селектором, чтобы отметка, по которой исчисляется амплитуда, была на центральной вертикали с долями. Получим чувствительность отклонения — 1 в/дел, размер осциллогр. — 2.6 дел., а отсюда ампл. = 2.6 В.

Ниже иллюстрация на аналоговом аппарате: 3.4 дел. — макс. напряжения. На соседнем рисунке — масштабирование по вертикали. Регулятор «плавно» (часть с зеленой риской) – в правой предельной позиции, черточка тумблера чувствительности — 0.5 в/дел. Множитель по масшт. — ×10. Расчет напряжения:

Инструкция по эксплуатации

Осциллограф перед началом работы нуждается в калибровке. После включения в сеть, необходимо чтобы прибор прогрелся и стабилизировался. Как правило, это занимает 5 минут времени. Регуляторами «усилитель Y» и «Развертка» устанавливается луч по центру экрана. После этого настраиваются яркость и фокус.

Если измерительным щупом прикоснутся к выходу генератора, то станем наблюдать на экране прямоугольные импульсы частотой 1 кГц и 500 мВ. При положении регулятора «Длительность» в положении 1мс (миллисекунда). Если все в порядке, значит наш прибор готов к работе.

При измерении сигнала переключатели «Усиление» и «Длительность» устанавливают в крайние левые положения. Усилением поднимают диапазон измерения до явных, максимально различимых сигналов на экране, а регулятором «Длительность» выясняется, какая частота входного сигнала.

Для справки в 1 кГц (1000 Гц) — 1 мс, 1Гц это 1000 мс.

Когда сигнал зафиксирован на экране, с помощью измерительной сетки производится измерение напряжения сигнала, периода (частоты)

Современный цифровые измерители данную информацию выводят непосредственно на дисплей прибора, и оператор знает о сигнале все: напряжение, длительность, скважность, период. На этом наше краткое объяснение заканчивается

Надеемся, теперь вы знаете, как пользоваться осциллографом и для чего нужен данный измерительный прибор. Напоследок рекомендуем просмотреть предоставленные ниже видео инструкции, на которых показано, как работать с наиболее популярными моделями осциллографов.

Будет интересно прочитать:

  • Как правильно пользоваться мегаомметром
  • Как проверить напряжение в розетке мультиметром
  • Как выбрать мультиметр для дома

Что такое осциллограф и для чего он нужен инженерам?

Основным назначением осциллографа является точное визуальное представление сигналов

По этой причине целостность сигнала является очень важной характеристикой. Понятие целостности сигнала относится к способности осциллографа воспроизводить форму сигнала так, чтобы он максимально точно отображал исходный сигнал

Осциллограф с низкой целостностью сигнала бесполезен, потому что бессмысленно выполнять измерения, если осциллограмма на экране осциллографа отличается по форме и характеристикам от реального сигнала. При этом, однако, важно помнить, что осциллограмма на экране прибора никогда не будет точным представлением реального сигнала вне зависимости от того, насколько хорош осциллограф. Это происходит потому, что при подключении осциллографа к схеме, сам осциллограф становится частью этой схемы. Другими словами, имеет место некоторое влияние нагрузки. Производители приборов стремятся свести к минимуму воздействие нагрузки, но оно, в той или иной степени, существует всегда.

Как выглядит осциллограф

В большинстве случаев современные цифровые осциллографы похожи на осциллограф, показанный на рисунке 1. Вместе с тем, на рынке представлены самые различные модели осциллографов, поэтому ваш прибор может выглядеть совсем иначе. Несмотря на это, есть некоторые характерные признаки, свойственные большей части такого рода приборов.

Передняя панель большинства осциллографов может быть разделена на несколько основных частей: входы каналов, дисплей, органы управления системой горизонтального отклонения, органы управления системой вертикального отклонения и органы управления системой синхронизации (запуска). Если ваш осциллограф работает под управлением операционной системы, отличной от Microsoft Windows, то он, скорее всего, будет иметь набор функциональных клавиш для управления меню на экране.

Рис. 1. Передняя панель осциллографа Keysight серии InfiniiVision 2000 X

Сигналы подаются на осциллограф через входы каналов, которые являются разъемами для подключения пробников. Дисплей — это просто экран, на котором отображаются исследуемые сигналы. Блоки органов управления системами горизонтального и вертикального отклонения содержат регуляторы и клавиши, с помощью которых осуществляется настройка параметров горизонтальной (которая обычно представляет собой ось времени) и вертикальной (которая представляет напряжение) оси при отображении сигналов на экране дисплея. Органы управления системой запуска указывают осциллографу, при каких условиях он должен начинать захватывать данные.

Пример того, как выглядит задняя панель осциллографа, показан на рисунке 2. Как можно заметить, многие осциллографы имеют такие же возможности подключения, как и персональные компьютеры. Здесь и приводы CD-ROM, CD-RW и DVD-RW, и USB порты, и последовательные порты, а также разъемы для подключения внешнего монитора, мыши и клавиатуры.

Рис. 2. Задняя панель осциллографа Keysight серии Infiniium 9000

Для чего предназначен осциллограф

Осциллограф используется электронщиками и радиолюбителями для того, чтобы измерить:

  • амплитуду электрического сигнала — соотношение напряжения и времени;
  • проанализировать сдвиг фаз;
  • увидеть искажение электрического сигнала;
  • на основе результатов вычислить частоту тока.

Несмотря на то, что осциллограф демонстрирует характеристики анализируемого сигнала, чаще его используют для выявления процессов происходящих в электрической цепи. Благодаря осциллограмме специалисты получают следующую информацию:

  • форму периодического сигнала;
  • значение положительной и отрицательной полярности;
  • диапазон изменения сигнала во времени;
  • длительность положительного и отрицательного полупериода.

Большинство из этих данных можно получить при помощи вольтметра. Однако тогда придётся производить замеры с частотностью в несколько секунд. При этом велик процент погрешности вычислений. Работа с осциллографом значительно экономит время получения необходимых данных.

Как правильно настроить осциллограф?

Способы усиления сигнала

Осциллографы любого типа и марки оснащены регулятором сигнала, посредством которого изменяется масштаб выводящегося на экран изображения. Например, если задать масштаб напряжения 1 В на 1 клетку и выстроить экран высотой в 10 клеток, то сигнал, передающий напряжение в 30 В будет не заметен. И в обратном случае — для того, чтобы просмотреть осциллограмму низкого напряжения, требуется увеличение масштаба.

Принцип работы регулятора развертки

Принцип работы регулятора развертки аналогичен функции регулятора напряжения, только действия он производит с горизонтальной осью — осью времени, изменяя число миллисекунд, приходящихся на одну клетку. При уменьшении значения развертки имеется возможность более подробного изучения малых участков выведенного на экран сигнала.

Для анализа цикличности сигнала величину развертки необходимо увеличить. Сигнал на экране «развернется» и теперь появится возможность с его помощью определить значения частоты, типа и других параметров.

Блок управления параметрами синхронизации

Осциллограмма выводится на экран до тех пор, пока последний не закончится, после картинка начинается по новой. Так как график показывается с высокой скоростью, то экран показывает изображение в движении либо что-то непонятное. Причина этого достаточно просто: новые линии накладываются на уже показанные старые с неизбежным смещением и по вертикальной, и по горизонтальной оси.

Для устранения непонятных входных сигналов и служит блок управления параметрами синхронизации. Таким образом, если принять напряжение синхронизации за 0 В при изучении синусоидального сигнала, то его отрисовка будет представлена, начиная именно с этого значения напряжения, а закончится только тогда, когда закончится экран. После этого отрисовка будет повторять прошедший путь только с очередного «нуля», показывая стабильную и ровную картинку. При этом все изменения напряжения станут четкими и сразу заметными.

В простейшем виде блок синхронизации оснащен двумя регулирующими элементами. Первый из них служит для изменения настроек стартового напряжения, второй — для выбора типа запуска. Посредством второго переключателя имеется возможность задания важнейшего параметра: будет ли картинка начинаться при падении синусоиды до 0 В, либо наоборот, при ее возрастании до нуля. В большинстве типов отечественных осциллографов позиции регуляторов называются «Фронт» и «Спад».

Сфера применения осциллографа

Осциллографы получили широкое распространение не только в промышленности, но и в медицине

Область использования устройств очень широка. Просмотр поведения сигнала электротока позволяет за короткое время диагностировать и произвести своевременный ремонт любого электрического прибора.

Посредством осциллографа возможно:

  • определить параметры времени и напряжения сигнала, выполнить расчет частоты;
  • отслеживать изменения формы сигнала и анализировать его природу;
  • выявлять искажения на нужных участках цепи;
  • определять сдвиг фаз;
  • определять отношение шумов к полезному сигналу, выявлять характер шума.

Для определения всех параметров при помощи мультиметра работа может затянуться на несколько часов, тогда как посредством осциллографа все измерения можно выполнить за несколько минут. Помимо этого, многие неисправности можно определить только при помощи осциллографа. Прибор способен измерять в секунду порядка миллиона измерений, потому даже кратковременные нарушения нормального функционирования оборудования им буду зафиксированы.

Осциллографы применяются практически во всех сферах деятельности человека, в том числе:

  • в радиоэлектронике;
  • автомобилестроении;
  • судостроении;
  • авиации;
  • ремонтных мастерских различного назначения;
  • быту и хозяйственных целях.
No tags for this post.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
