Какого цвета и как обозначаются провода ноля, фазы и земли в электрике

Разница между нулем и землей

Некоторые начинающие электрики не знают, каким цветом провод заземления и для чего он вообще нужен. Разберем этот вопрос подробнее. По нулю и фазе протекает электрический ток, поэтому касаться к ним нельзя. Земля же служит для отвода напряжения, если оно пробьет на корпус прибора. Это своеобразная защита, которая в последние годы стала обязательной – некоторые устройства не работают, если их не заземлить.

Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов

  1. Замеряйте сопротивление провода – оно будет менее 4 Ом (проверьте, чтобы на нем не было напряжения, чтобы не сжечь мультиметр).
  2. Найдите фазу, при помощи вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше, чем на нуле.
  3. Если измерить мультиметром напряжение между землей и заземленным прибором (к примеру, батареей в многоэтажном доме), то вольтметр не определит напряжения. Если замерить напряжение между нулем и землей, то некое значение отобразится.

Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).

Соблюдайте правила соединения кабелей

Оснастка для маркировки

Ручная или кустарная маркировка выполняется несмываемыми маркерами. Эту технологию используют компании малого и среднего бизнеса.

Для силовых кабелей типа ВВГ, точно так же как и для кабелей связи, данный способ будет применяться еще долго. Вместе с тем, налажено производство специального маркировочного оборудования.

Многолетний опыт показывает, что от проверенной временем бирки пока отказываться не следует. Новое оборудование должно пройти испытание в реальных условиях и на больших объемах работ.

Провода СИП можно маркировать по старому, но к электронному маркеру присматриваться нужно.

Более 50-ти лет назад стали использовать устройства для холодного и горячего тиснения. До сих пор это оборудование находится в эксплуатации, хотя морально уже совершенно устарело.

Маркировка по ГОСТ кабеля типа ВВГ и провода СИП выполняется с высоким качеством. В этом контексте следует отметить, что современные способы позволяют получать результат быстрее и дешевле.

Любой маркировочный знак характеризуется сроком эксплуатации, материалом из которого он изготовлен и другими характеристиками.

В числе последних значатся стойкость к воздействию влаги, высоких температур, механических контактов.

Большое значение имеет способ крепления маркировочного элемента. Зафиксировать в нужном месте его можно с помощью сварочного оборудования, клея или клипсов.

Кроме нанесения шифра на кабель СИП, можно воспользоваться различными клеящими лентами. ГОСТ допускает такое действие наравне с использованием сварочного оборудования.

Современное маркировочное оборудование позволяет наносить сложные надписи и символы на провода связи.

Эти обозначения могут отличаться начертанием шрифта, типом и цветом ленты, расположением символов. Цветовая палитра обозначений может быть самая разная.

Маркировка силовых кабелей, которые проложены в подземных коммуникациях, может быть выполнена с помощью электронного маркера.

В этом случае не потребуется цветовая или иная метка. Пассивный электронный прибор, которым является маркер, позволит определить место пролегания кабеля, его начало и конечную точку.

Использование таких маркеров позволяет уменьшить сроки поиска порыва, если такое случается.

С помощью специального прибора, который называется маркероискатель, нужная точка на трассе определяется без вскрытия грунта.

Провод ВВГ отличается высокой надежностью, но при эксплуатации и ремонтных работах его могут повредить.

На устранение любой неисправности по ГОСТу или другому нормативному документу отводится вполне конкретное количество времени.

Чтобы не нарушать установленные нормы и правила, нужно изначально выполнять все работы в соответствие с техническими условиями для сварочного и другого типа оборудования, в том числе маркировать провода и другие элементы электроустановок.

Тогда расшифровать маркировку кабеля для сварочного или другого оборудования можно было быстро и без усилий.

Характеристики и применение шамотного кирпича

Егор про Какую газовую колонку лучше купить. А мы два года назад установили в дом газовую колонку Mora, качеством очень довольны. Греет …Подробнее

Люба про Использование георешетки для создания парковки или стоянки. нужна геопарковка 120 кв.м. Сколько стоит?Подробнее

«Фаза»

Цвет фазы — то, что имеет для электрика первостепенное значение: обращение с токопроводящими жилами требует осторожности и знаний. Малейшее касание фазы может привести к травмам

Цветов у фазных проводов, имеющих маркировку в виде буквы L, в электропроводке много, запрет распространяется только на использование синего, желтого и зеленого цветов. Если кабель трехфазный,  к букве L добавляется порядковый номер жилы.

Когда однофазная цепь отделяется от трехфазной, электрики пользуются кабелями со строго одинаковой расцветкой, следя за цветом фазы и нуля в проводе. Перед тем, как начать работу, они определяют для себя, как будут соединяться разные жилы, и в дальнейшем следуют выбранной расцветке. Иногда на них наплавляются термокембрики или наматывается несколько витков цветной соответствующей изоленты.

Согласно ГОСТ:

  • фазные провода черного цвета, применяются в силовых цепях, работающих с постоянным и переменным током;
  • красный цвет — используются в цепях управления, рассчитанных на переменный ток;
  • с оранжевый цвет — встречаются с цепях управления блокировкой, запитанных от внешних источников.

Зачем нужна цветовая маркировка проводов и кабелей

Работы по монтажу и обслуживанию в электрических установках связаны не только с обеспечением надежности, но и безопасности. Требуется полное исключение ошибок. Для этих целей разработана система цветных обозначений изоляции жил, которая определяет, какого цвета провода фаза, ноль и земля.

По ПУЭ допускается такая расцветка токоведущих жил:

  • красная;
  • коричневая;
  • черная;
  • серая;
  • белая;
  • розовая;
  • оранжевая;
  • бирюзовая;
  • фиолетовая.

В приведенном перечне содержится много вариантов расцветок проводов, но нет нескольких цветов, которые используются только для обозначения нулевых и защитных проводов:

  • синий цвет и его оттенки — рабочий нулевой провод (нейтраль — N);
  • желтый цвет с зеленой полосой — защитное заземление (PE);
  • желто-зеленая изоляция с голубыми метками на концах жил — совмещенный (PEN) проводник.

Допускается использование для заземления жил с изоляцией зеленого цвета с желтой полосой, а для совмещенных проводников голубой изоляции с желто-зелеными метками на концах.

Расцветка должна быть единой в каждой цепи в пределах одного устройства. Ответвления цепей должны выполняться одинаково окрашенными проводниками. Использование изоляции без различий в оттенках говорит о высокой культуре монтажа и сильно облегчает дальнейшее обслуживание и ремонт оборудования.

Таблица 7

Наименование

Обозначение

1. Прикрытие линий:

1.1. Прикрытие, общее обозначение

1.2. Прикрытие кирпичом

1.3. Прикрытие
коньковой черепицей

1.4. Прикрытие бетонными плитами

1.5. Прикрытие профилированной сталью

1.6. Прикрытие фольгой из пластмассы

2. Канализация кабельная:

2.1. Канализация в трубе

2.2. Канализация в п трубах

2.3. Канализация в кабельном блоке, например,
с тремя отверстиями

Примечание. В случае большого количества отверстий (более трех) знак
чертят с тремя отверстиями и действительное число отверстий выражается
цифрой, приведенной после этого знака. Например, для блока с девятью
отверстиями указывают

2.4. Канализация
в открытом кабельном канале

2.5. Канализация
в закрытом кабельном канале

2.6. Канализация
в кабельном туннеле.

Примечание. При необходимости указания вида прокладки его обозначение
изображают слева от обозначения прикрытия, например:

— подземная линия с
прикрытием кирпичом

— подводная линия с
прикрытием бетонными плитами

— подводная линия, проложенная
в трубе и покрытая землей

3. Колодец
кабельный

4. Камеры
кабельные:

4.1. Камера
концевая

4.2. Камера
проходная

4.3. Камера
угловая

4.4. Камера
четырехсторонняя

5. Защита
кабеля от сдвига

6. Анод
защитный

Примечание. Около условных графических обозначении, установленных в
табл. 7, допускается помещать уточняющие данные.

8.
Устройство для контроля давления (газа или масла) в кабеле

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае важным моментом будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Часто допускаемые ошибки при маркировке

Перечислим три основные ошибки:

  1. Наиболее распространенная допускается начинающими электромонтажниками или опытными специалистами из-за невнимательности. В процессе привинчивания провода к щитку и клеммам мастера попросту забывают надеть на жилы термоусадочный кембрик с обозначениями (трубку). Из-за этого приходится отвинчивать закрепленную проводку и надевать изделия повторно.
  2. Нередко мастера путают проводник PEN с заземляющим кабелем. Дело в том, что оба элемента имеют идентичную цветовую маркировку, поэтому нужно осматривать их более внимательно.
  3. Если щиток расположен за пределами участка, то необходимо заключать договор с поставщиком электрической энергии. У вас должна быть на руках техническая документация со схемой и подтверждением выполнения требований ПУЭ, ПТЭЭП и прочих регламентирующих актов. В противном случае можно столкнуться с претензиями от Ростехнадзора.

Квалифицированные специалисты согласятся проводить ремонтные работы и заниматься техническим обслуживанием аварийных участков лишь в том случае, если будет предоставлена достаточная информация о параметрах линии. Таковая как раз содержится на кабельных бирках.

Для правильного монтажа и эксплуатации электрической проводки и других приборов необходимо обладать хотя бы минимальными знаниями в сфере нормативов устройства кабельных линий и электроустановок. Существует множество положений и инструкций, регулирующих действия электрика и монтажника при осуществлении работ на электрических линиях различного напряжения. К таким документам относятся и Правила маркировки проводов на магистрали и в распределительном шкафу. В данной статье рассмотрены виды бирок для маркировок кабеля, а также условия, в которых этикетка должна находиться на поверхности провода.

Бирки на кабель

Нулевой проводник

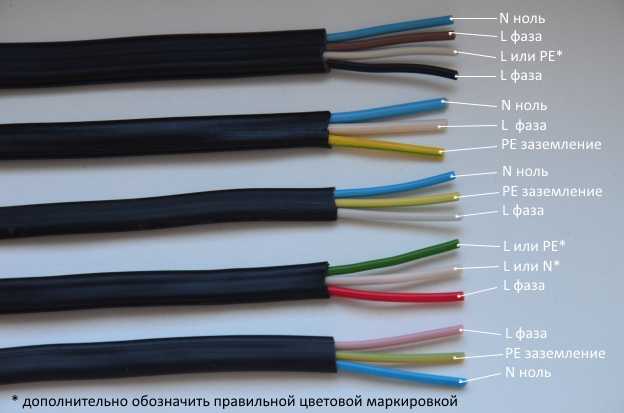

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Цвет нулевого провода всегда синий. Конечно, встречаются вариации – от темно-синего до небесно-голубого. Но синий — он и в Африке синий.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

  • L (от слова Line) – фазный провод;
  • N (от слова Neutral) – нулевой провод;
  • PE (от сочетания Protective Earthing) – заземление;
  • “+” – положительный полюс;
  • “-” – отрицательный полюс;
  • М – средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

  • L1 – первая фаза;
  • L2 – вторая фаза;
  • L3 – третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

  • La – первая фаза;
  • Lb – вторая фаза;
  • Lc – третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи

Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

>

Цвет провода заземления и особенности подключения

Во избежание путаницы важно понимать, какие обозначения необходимо предусмотреть для таких проводов. На сегодня применяются следующие виды маркировок:

На сегодня применяются следующие виды маркировок:

  1. PE — 0-ые защитные провода и шинки, имеющие расцветку в виде переплетающегося желто зеленого оттенков.
  2. N — 0-ые провода, обозначаемые голубым цветом (нейтраль).
  3. PEN — объединение нуля и заземления. Главная часть голубая, на краях совмещение желто-зеленого цвета.

В нашем случае применяется обозначение с соответствующим цветовым исполнением (желтый и зеленый). Таким же образом он обозначается и в трехжильном проводе.

Если под рукой нет провода с необходимым цветом, можно использовать обычную изоленту желтого и зеленого цвета. Все, что требуется — сделать отметки на концах провода.

Заземление (PE) выводится и подключается к заземляющей шине, корпусу или металлической дверце щитка. Нулевой провод (N) соединяется с шинкой нейтрали.

Подробнее про заземление и зануление https://elektrikexpert.ru/zazemlenie-i-zanulenie.html, в чем разница между ними.

Как определить назначение провода — нейтраль или заземление?

L N маркировка в электрике не всегда бывает соблюдена в зданиях старой застройки, поэтому возникает вопрос самостоятельного различения нулевого провода и заземляющего. Когда цепь замкнута, по «нулю» проходит электрический ток. Заземляющий же провод несет только защитную функцию, и в «штатном» режиме ток по нему не протекает.

Узнать, «ноль» ли это или «земля», можно так:

  • Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
  • Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей). Заземляющий провод даст наибольшее значение.
  • Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.

В двужильном кабеле всегда будет присутствовать только фазный и нулевой провод.
