Мультиметр какой лучше выбрать для проверки транзисторов диодов сопротивления

Чем отличается мультиметр от тестера

В народе часто путают между собой тестер и мультиметр ошибочно полагая, что это одно и тоже. На самое деле нет. Multimeter более многофункциональный, нежели тестер. С помощью мультиметра можно измерять самые всевозможные параметры.

Ну, а обычный тестер имеет на своей панели несколько диодов, благодаря которым можно узнать значение напряжения. Также на нем есть указатель фазы, и есть возможность проверить целостность цепи.

Цифровой или аналоговый

  • Считается, что аналоговый (стрелочный) мультиметр – устаревшая модель измерительного прибора, т.к. цифровой имеет ряд преимуществ:
  • Точность измерения. Она обусловлена не только стабильностью работы микросхем, но и тем, что при считывании результатов со стрелочного мультиметра ваши глаза должны смотреть на табло строго под углом 90°, что не всегда достижимо.
  • Дополнительные функции. В аналоговом варианте они отсутствуют как определение, цифровые мультиметры всегда снабжаются дополнительными опциями и вычислительными процессами.
  • Не зависит от полярности. Цифровой тестер будет показывать все необходимые данные при любом подключении. Если полярность будет обратной – перед результатом высветится знак минус «-». В аналоговом мультиметре стрелка отклонится влево до ограничителя.
  • Устойчивость к повреждениям. Цифровой мультиметр может упасть со стола, храниться на дне хозяйственной сумки и при этом оставаться высокоточным прибором. Аналоговый собрат более «капризен» и требует к себе бережного обращения, т.к. содержит в своей конструкции подвижные и очень тонко откалиброванные детали.
  • Независимость от заряда батареи. И аналоговый и цифровые мультиметры работают от батареек, однако при разряде аккумуляторов в стрелочном приборе необходимо периодически подстраивать «ноль».
  • Цифровой в такой калибровке не нуждается. Аналоговый мультиметр служит от батарейки примерно в два раза дольше, но учитывая, что цифровой также служит полгода от одного комплекта, этот показатель не особо актуален.
  • В целом, аналоговые мультиметры используются только в специализированных мастерских по ремонту бытовой техники или лабораториях. В отличие от цифровых они показывают мгновенные изменения показателей.

Измерение электрических параметров

Для каждого вида измерений существует отдельный алгоритм

Важно знать, как пользоваться тестером, то есть понимать, в какое положение установить переключатель, к каким гнёздам подключить щупы, как включать прибор в электрическую цепь

Схема подключения тестера при измерении тока, напряжения и сопротивления

Определение силы тока

Значение нельзя измерить на источнике, так как она свойственна участку цепи или определённому потребителю электричества. Поэтому мультиметр включают в цепь последовательно. Грубо говоря, измерительным прибором заменяют часть проводника в замкнутой системе источник-потребитель.

При измерении силы тока мультиметр необходимо включать в цепь последовательно

Из закона Ома мы помним, что силу тока можно получить, разделив напряжение источника на сопротивление потребителя. Поэтому если по какой-то причине Вы не можете измерить один параметр, то его можно легко вычислить, зная два других.

Измерение напряжения

Напряжение измеряют либо на источнике тока, либо на потребителе. В первом случае достаточно соединить положительный щуп мультиметра с «плюсом» питания («фазой»), а отрицательный щуп – с «минусом» («нулём»). Мультиметр примет на себя роль потребителя и отобразит фактическое напряжение.

Чтобы не перепутать полярность щуп чёрного цвета подключаем к гнезду COM и минусы источника, а щуп красного цвета к разъёму VΩmA и плюсу

Во втором случае цепь не размыкают, а прибор подключают к потребителю параллельно

Для аналоговых мультиметров важно соблюдать полярность, цифровой в случае ошибки просто покажет отрицательное напряжение (например, -1,5 V). И, конечно, не забывайте, что напряжение – это произведение сопротивления и силы тока

Как измерить сопротивление мультиметром

Сопротивление проводника, потребителя или электронного компонента измеряется при отключенном питании. В противном случае велик риск поломки прибора, а результат измерения будет некорректным.

Если известно значение измеряемого сопротивления, то предел измерения выбирается больше значения, но как можно ближе к нему

Для определения величины параметра достаточно просто соединить щупы с противоположными контактами элемента — полярность не имеет значения

Обратите внимание на широкий разброс единиц измерения – используются омы, килоомы, мегаомы. Если установить переключатель в режим «2 МОм» и попробовать измерить 10-омный резистор, на шкале мультиметра отобразится «0»

Напоминаем, что сопротивление можно получить, разделив напряжение на силу тока.

Как проверить транзистор мультиметром со встроенной функцией

Начнём с того, что есть мультиметры с функцией проверки работоспособности транзистора и определения коэффициента усиления. Их можно опознать по наличию характерного блока на лицевой панели. В ней есть гнездо под установку транзистора, круглая цветная пластиковая вставка с отверстиями под ножки полупроводникового прибора. Цвет вставки может быть любым, но обычно, он выделяется.

Первым делом переводим переключатель диапазонов (большую ручку) в соответствующее положение. Опознать режим можно по надписи — hFE. Перед тем как проверить транзистор мультиметром, определяемся с типом NPN или PNP.

Мультиметр с функцией проверки транзисторов

Далее рассматриваем разъёмы, в которые надо вставлять электроды. Они подписаны латинскими буквами: E — эмиттер, B — база, C — коллектор. В соответствии с надписями, ставим выводы полупроводникового элемента в гнёзда. Через несколько мгновений на экране высвечивается результат измерений, это коэффициент усиления транзистора. Если прибор неисправен, показаний не будет, транзистор неисправен.

Как видите, проверить рабочий транзистор или нет мультиметром со встроенной функцией проверки просто. Вот только в гнёзда нормально вставляются далеко не все электроды. Удобно устанавливать транзисторы с тонкими выводами S9014, S8550, КТ3107, КТ3102. У больших, надо пинцетом или плоскогубцами менять форму выводов, ну а транзистор на плате так не проверишь. В некоторых случаях проще проверить переходы транзистора в режиме прозвонки и определить его исправность.

Как измерить напряжение мультиметром

По характеру изменения величины во времени напряжение разделяют на постоянное и переменное. Поэтому рассмотрим, как выполнять измерения обеих видов напряжения. Источниками постоянного напряжения являются батарейки, аккумуляторы, зарядные устройства, блоки питания и т.п. Чаще всего возникает необходимость изменить уровень разряда батарейки или аккумулятора. Кроме того, самый простой способ убедится в исправности блока питания – это проверить величину его выходного напряжения.

Для выполнения указанных действий, прежде всего мультиметр необходимо настроить соответствующим образом. Для этого рукоятку переключателя режимов следует перевести в сектор измерения постоянного напряжения. Но обозначается латинской (английской) буквой V, рядом с которой нанесены прямая линия и пунктир. Буква V обозначает напряжение; прямая линия – постоянное, пунктир – пульсирующее. В данном режиме можно измерить величину не только постоянного, но и пульсирующего напряжения. Последнее можно увидеть на выходе выпрямителя, например диодного моста.

Из сектором мы определились, но внутри него нанесены 5 значений: 200m, 2000m, 20, 200, 1000. Каждое значение обозначает величину в вольтах или милливольтах, если рядом с числом стоит буква m. Число показывает максимальную измеряемую величину. Например, 200m – 200 мВ или 0,2 В; 20 – 20 В и т.д. Это значит, что измеряя напряжение батарейки мультиметром следует переключатель режима перемести в сектор 2000m, что обозначает максимальное напряжение 2 В, а напряжение новой батарейки приблизительно 1,6 В. В случае когда не известна величина и даже нет предположений, тогда лучше выбрать максимально возможно значение. Затем с целью более точного отображения величины следует переводить переключатель в сторону меньшего числа.

И так, рукоятку мы установили в правильное положение. Но это еще не все

Нужно выполнить еще одно очень важное действие. По сути именно с этого действия следует и начина подготовку мультиметра к измерениям

На корпусе данного устройства находятся еще три рядом вертикально расположенные отверстия. В два из них нам нужно вставить измерительные щупы. Один щуп, как привило черного или синего цвета, хотя цвета не обязательно соблюдать, но это просто удобно, следует вставить в общий разъем. Общий разъем обозначают COM (сокращенно от common — общий) и рядом с ним наносится знак заземления. Второй щуп нужно вставить в разъем с буквой V. В данном случае два нужных нам разъема расположены рядом. Теперь устройство готово к работе.

Калибровка

При первом пуске универсальный тестер радиодеталей может требовать калибровку. Если есть инструкция просто надо выполнять все действия по пунктам. Ничего сложного, простейшие действия, но без них точность измерений никто не гарантирует.

Сообщение о необходимости калибровки

Если инструкции нет, можно прочесть, что от вас требуется на экране. Сообщения обычно на английском языке, высвечиваются последовательно.

Пример калибровки универсального тестера GM328

Так как английский не для всех доступен, приведём пример калибровки китайского «конструктора» GM328. Это одна из самых популярных сборок, которые стоят порядка 12$.

Для калибровки универсального тестера GM328 надо соединить перемычками все три пина (области) для измерений. Удобно сделать две П-образные перемычки. Первая соединяет 1–2, вторая 2–3. Можно сделать одну в виде буквы Ш. Порядок действий такой:

Электронные компоненты: как проверить мультиметром транзистор

Главным компонентом в любой электросхеме является транзистор, который под влиянием внешнего сигнала управляет током в электрической цепи. Транзисторы делятся на два вида: полевые и биполярные.

Биполярный транзистор имеет три вывода: база, эмиттер и коллектор. На базу подается ток небольшой величины, который вызывает изменение в зоне эмиттер-коллектор сопротивления, что приводит к изменению протекающего тока. Ток протекает в одном направлении, которое определяется типом перехода и соответствует полярности подключения.

Транзистор данного типа оснащен двумя p-n переходами. Когда в крайней области прибора преобладает электронная проводимость (n), а в средней — дырочная (p), то транзистор называется n-p-n (обратная проводимость). Если наоборот, тогда прибор именуется транзистором типа p-n-p (прямая проводимость).

Полевые транзисторы имеют характерные отличия от биполярных. Они оснащены двумя рабочими выводами — истоком и стоком и одним управляющим (затвором). В данном случае на затвор воздействует напряжение, а не ток, что характерно для биполярного типа. Электрический ток проходит между истоком и стоком с определенной интенсивностью, которая зависит от сигнала. Этот сигнал формируется между затвором и истоком или затвором и стоком. Транзистор такого типа может быть с управляющим p-n переходом или с изолированным затвором. В первом случае рабочие выводы подключаются к полупроводниковой пластине, которая может быть p- или n-типа.

Принцип работы полевого транзистора

Главной особенностью полевых транзисторов является то, что их управление обеспечивается не при помощи тока, а напряжения. Минимальное использование электроэнергии позволяет его применять в радиодеталях с тихими и компактными источниками питания. Такие устройства могут иметь разную полярность.

Определяем характеристики диодов

Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:

Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока.
Переведите потенциометр в положение максимального сопротивления

Плавно убавляйте его, следите за свечением диода и ростом тока.

Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов

После выхода диода на номинальный ток яркость свечения почти не изменяется.

Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду.
Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.

Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.

Таблицы в помощь

Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы, ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.

Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Следите за нагревом LED’а. Если вы подали слишком большую мощность – диод начнет усиленно греться. Условно нормальной будет температура при которой держать руку на диоде нельзя, но при касании ожога он не оставляет (70-75°C).

Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода.

После всей проделанной работы проверьте себя еще раз – сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи. Так вы гарантированно определите напряжение, ток и мощность LED.

В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания – измерьте сопротивления резистора и потенциометра в этом положении.

Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность.

Типы мультиметров

Все «цешки» подразделяются на две большие группы:

  • аналоговые;
  • цифровые.

Визуально они отличающиеся видом элемента, где отображается измеряемая величина.

Аналоговые тестеры

В аналоговых мультиметрах на лицевой стороне установлена таблица под прозрачным пластиком. На ней нанесены сразу несколько шкал. Во время работы на измеренную величину указывает тонкая стрелочка, которая в состоянии покоя должна находиться на нуле, что можно и нужно корректировать. Такой способ регистрации измерений объясняет, почему аналоговые мультиметры еще называют стрелочными.

Аналоговый тестер

«Начинкой» у таких устройств служит микроамперметр, а также наборы резисторов и шунтов, обеспечивающих сохранность прибора и возможность измерения различных величин.

Такое устройство тестера определяет ряд недостатков.

  1. С прибора неудобно считывать показания. Это особенно характерно для нелинейных шкал.
  2. Измерения проводятся с большой погрешностью. В некоторых моделях неточность несколько нивелируется подстроечным резистором.
  3. Для стрелочных амперметров важна правильная полярность подключения. При этом они не особо подходят для измерения напряжения и силы тока переменного направления.

Аналоговый мультиметр показывает величину измеряемого параметра с помощью стрелки

Стрелочные тестеры обладают двумя преимуществами.

Наиболее часто отмечаемый плюс – это ценовая доступность.

Аналоговые модели хорошо себя проявляют там, где важно не столько точное показание, сколько регистрация изменений в исследуемой цепи. Это важно, например, при оценке конденсатора

А в автомобиле колебание напряжения определяют при диагностике лямбда-зонда – устройства, необходимого для коррекции состава топливно-воздушной смеси с целью снижения загрязнения выхлопных газов.

Второе преимущество обычно ценно не для обывателя, а для специалистов. Непрофессионалы все же отдают предпочтение другой группе мультиметров. К тому же на данный момент мало кто выпускает аналоговые тестирующие электросеть устройства.

Аналоговый мультиметр MF14B

Цифровые «цешки»

В группу цифровых тестеров входят устройства, выдаваемые результат на светодиодный или жидкокристаллический дисплей. Причем первый вариант экрана характерен для более старых моделей.

Расширение дисплея еще называют разрядностью. Эта характеристика означает число разрядов, которые способен выдать прибор. Она связана с точностью измерения и, соответственно, ценой устройства. Чаще всего используют модели с разрядностью 3,5, которая означает, что точность тестера составляет 1%. Однако есть 8-разрядные «цешки». Их точность превышает сотые доли процента.

Ручные цифровые мультиметры

Вообще разнообразие модификаций – одно из преимуществ цифровых мультиметров. Некоторые современные модели могут на дисплее отображать форму сигнала, выполняя функцию осциллографа. Есть тестеры, которые можно подключать к персональному компьютеру, где можно проводить дальнейшую обработку результатов.

Принцип устройства всех модификаций един. Конструктивную основу составляет контроллер, снабженный аналого-цифровым преобразователем. В микросхеме есть блок для анализа напряжения, то есть в основе лежит вольтметр. В этом, кстати, заключается еще одно отличие от аналоговых вариантов, где первичным измерителем является микроамперметр.

С помощью мультиметра можно измерить напряжение, силу тока, сопротивление резистора или же проверить целостность соединений и проводников

Кроме того, в сравнении со стрелочными приборами, мультиметры, снабженные дисплеем, имеют еще несколько положительных качеств.

  1. Они прочнее.
  2. С цифровым мультиметром проще работать.
  3. Измерения проводятся с большей точностью.

Главный минус цифровых тестеров – это их чувствительность к помехам в виде электромагнитных излучений. Кроме того, они не отмечают колебания измеряемых значений, выдавая усредненную величину.

Но именно цифровые мультиметры удобно применять как дома, так и в автомобиле.

Как устроен мультиметр

Каждое устройство имеет 2 вывода с черным электропроводом и красным. Дополнительно присутствует 2-4 гнезда. Красный электропровод –потенциальный и служит для замеров, а чёрный несет ответ за общую массу. Массовый электропровод на конце имеет зажим-крокодил, для комфортного соединения с массой измеряемого прибора. Вывод красный вставляют в разъемы, с пометками:

  1. «ft».
  2. «+».
  3. «V».
  4. Ампер (А).
  5. Миллиампер (мА).
  6. 10А.
  7. 20А.

Если посмотреть на переключатели, то настраиваются такие параметры:

  1. 10В, 50В, 250В, 1000В — это выбор электронапряжения переменного и постоянного тока (ACV и DCV).
  2. 5мА, 50мА, 500мА — сила электротока.
  3. Х1К, Х10, Х100 в аналогах и 200Ом, 2кОм, 20кОм, 200кОм, 2мОм для цифровых мультиметров — это умножение сопротивления на заданное число раз.

Цифровая техника имеет:

  1. Звук-прозвон диодов.
  2. Электродатчик температур.
  3. Частотомер.
  4. Измеритель ёмкости конденсаторов.
  5. Замер дорожек транзисторов.

Когда хочется замерить какие-то показатели, но сомнения с мощностью тестера, необходимо на корпусе выставить максимум, снижая их по одному делению до адекватных цифр измерения.

Лучшие бюджетные модели

Поскольку в домашних условиях мультиметр используется редко, нет необходимости переплачивать за дополнительные функции прибора. Оптимальным вариантом для дома и автомобиля будет недорогой тестер цифрового типа.

Требования, предъявляемые к таким устройствам, минимальны. Они обладают основным набором опций и позволяют радиолюбителю осуществить замеры параметров цепи, определить целостность провода, измерить напряжение автомобильного АКБ или батарейки. Компактные бюджетные модели отличаются от более дорогих аналогов средним уровнем точности, но для бытового использования этого вполне достаточно.

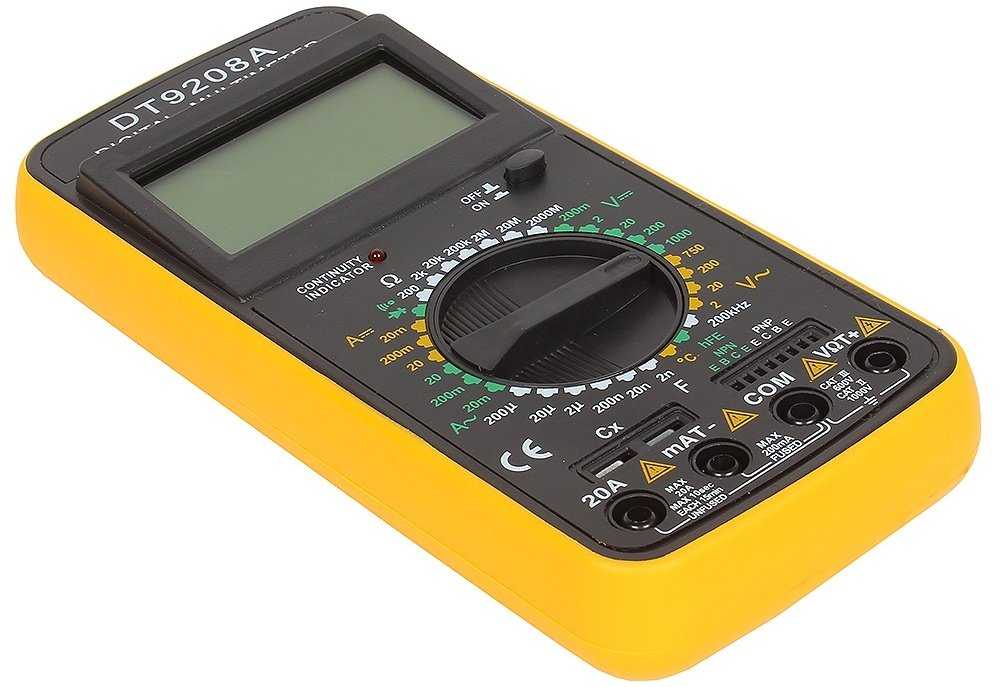

РЕСАНТА DT9208A

Эта модель тестера может использоваться для измерения напряжения, частоты, переменного и постоянного тока, температуры, сопротивления и прозвонки проводов.  Устройство защищено от перегрузок и может работать в 32 режимах. Вольтаж и полярность тока определяются автоматически. Абсолютная точность замеров гарантируется производителем в температурном диапазоне 18-28°С. Модель оснащена достаточно крупным ЖК-дисплеем, угол наклона которого можно изменять. Базовая погрешность отображения информации составляет 1%.

Легкий малогабаритный корпус имеет защитное покрытие, которое защищает прибор при падении. Состояние батарей определяется с помощью встроенного индикатора. Устройство комплектуется термопарой, чехлом и щупами.

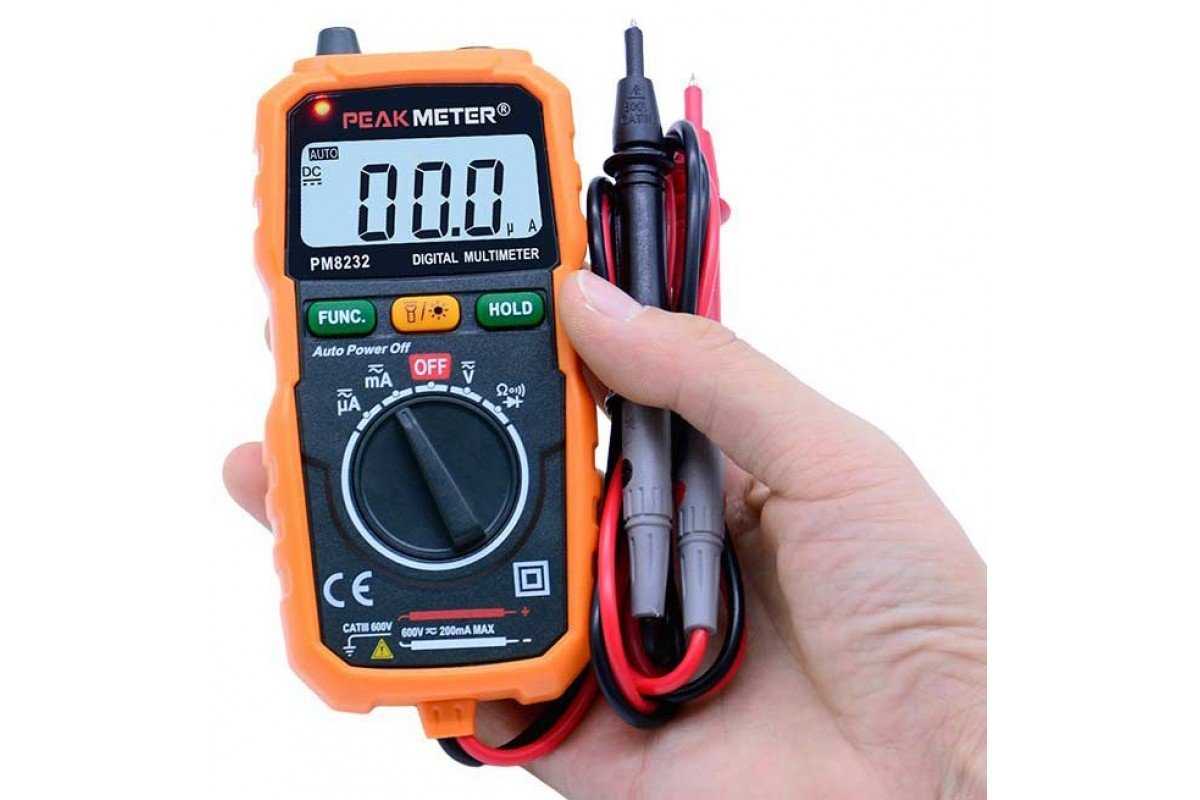

Peakmeter PM8232

Модель представляет собой портативный цифровой тестер. Он используется для проверки диодов, а также целостности цепи. Выбор режима проиходит ручным способом с помощью поворотного переключателя, расположенного на передней панели. Для подсветки рабочей области имеется встроенный фонарик. Кнопка FUNC на корпусе переключает функции на дисплее. Мультиметр оснащен опцией автоматического отключения. Он работает от двух батарей, при разряжении которых включается индикатор NCV.  Опция бесконтактного обнаружения напряжения обеспечивает безопасность эксплуатации. Корпус имеет небольшой размер и удобную форму, благодаря чему легко помещается в руке.

Mastech MS8238

Универсальный прибор марки Mastech отличается компактностью и надежностью. Он предназначен для радиолюбителей, которым требуется производить измерения переменного и постоянного напряжения, тока и сопротивления. С помощью устройства можно проводить диодный тест и проверку целостности цепи. На корпусе имеется покрытие из прорезиненного материала, обеспечивающее безопасность пользователя при эксплуатации. Механический переключатель режимов имеет усиленную конструкцию, предотвращающую случайное нажатие. В мультиметре установлен четырехразрядный LCD-дисплей, на котором отражаются показания, а также индикаторы разряженной батареи и фиксации значений. Источником питания служит стандартная батарея на 9В. В комплекте: измерительные щупы и защитный чехол.

AIMO M320

Компактный цифровой мультиметр китайского производства. Благодаря миниатюрным размерам и небольшому весу (110 г) прибор удобно носить в кармане. Он подходит для тестирования диодов, замера конденсаторов и проверки эл. цепи. Устройство автоматически определяет диапазон измерения по заданной величине. На ЖК-экране отражаются данные измерений, а также информация о низком заряде батареи.

Обновление результата производится 2-3 раза в секунду. Тестер оснащен защитным предохранителем. В пластиковом корпусе имеется паз для хранения сматывающихся щупов. Прибор работает от двух батареек LR44. Функция автоотключения позволяет экономить энергию.

CEM DT-912

Модель позволяет осуществлять прозвонку электроцепей, диодов, измерять постоянный ток, напряжение. Профессиональный тестер проводит два замера в секунду, значение погрешности при этом составляет 2%. Аппарат предполагает автоматический и ручной тип управления. Завершение измерений сопровождается звуковым сигналом. В качестве элемента питания используется батарейка 9В. Она идет в комплекте с устройством. ЖК-дисплей со светодиодной подсветкой позволяет увидеть результат измерения в условиях низкой освещенности.

Значения выполненных замеров сохраняются в памяти при нажатии кнопки HOLD. На экране имеется индикатор низкого заряда. Прорезиненное покрытие корпуса защищает его от механических повреждений при ударах и падении.
